Генератор псевдослучайной последовательности

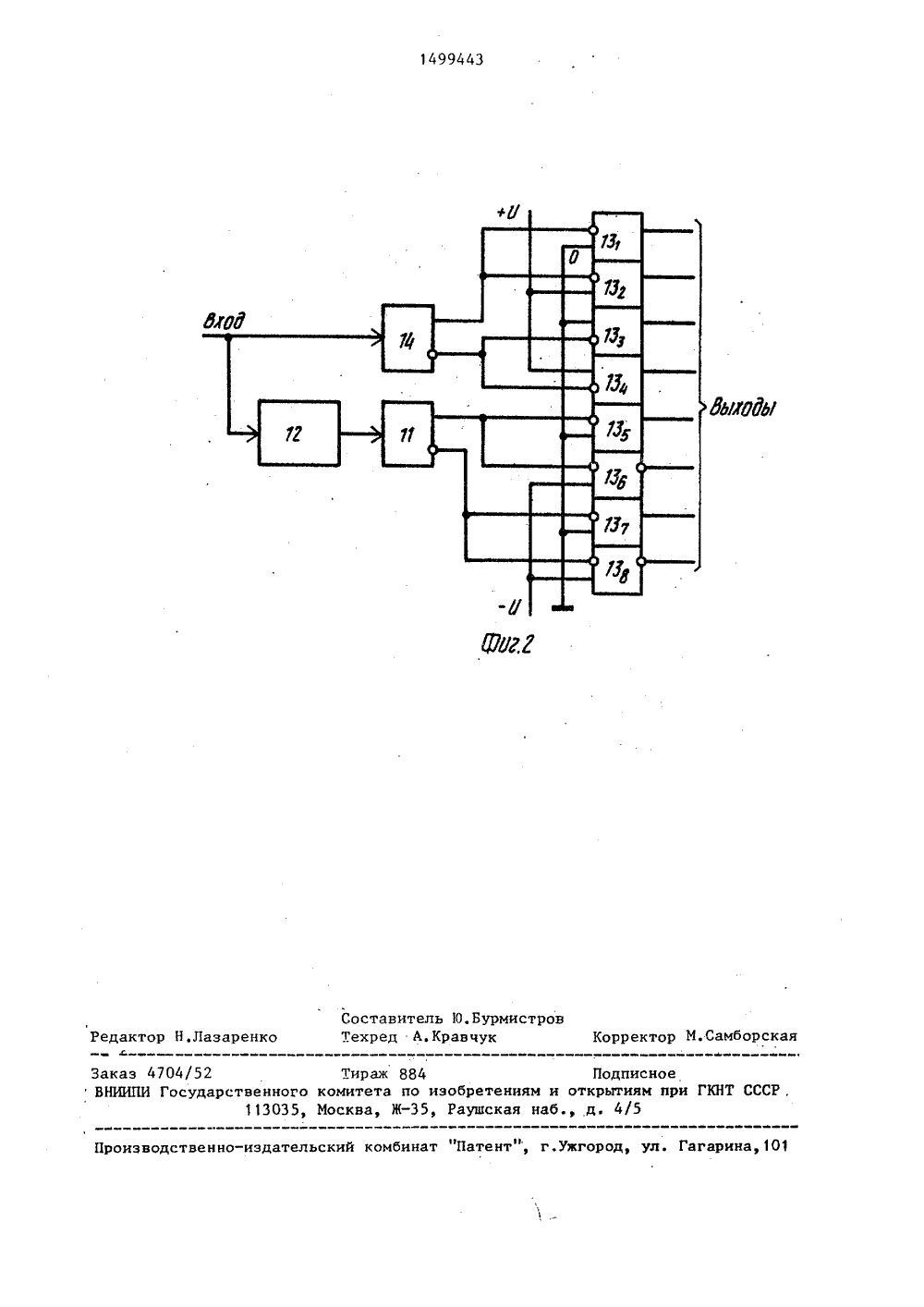

)4 НОЗКЗ ОПИСАНИЕ ИЗОБРЕТЕН АВТОРСКОМУ СВИДЕТЕЛЬСТВУс"1" . 010/24-21(21 (22 Бюл. 1 аф 29лектроникиАН ЛитССРкий, Я,Р,В вычислисн етельство СССР К 3/84, 1979 г ельство СССР К 3/84, 1979. 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(71) Институт этельной техники(54) ГЕНЕРАТОР ПСЕВДОСЛУЧАЙНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ,ной технике. Цель изобретения - повышение точности Формирования последовательности. Это достигается путемпривязки ее импульсов к кодам генератора 6 псевдослучайных чисел, являющихся задающими для преобразователя4 код - временной интервал, а такжеза счет высокой точности формирования последовательностей формирователем2 импульсных последовательностей. Насхеме показаны также генератор 1 периодического сигнала, коммутатор 3,счетчик 5 импульсов, одновибратор 7,программный блок 8, элемент 9 задержки, формирователь 10 импульсов. 1 з,п,ф-лы, 2 ил.1499443 Изобретение относится к импульснойтехнике и может быть использовано ввычислительной технике,Целью изобретения является повышение точности .Аормирования последовательности,На Аиг, 1 представлена электрическая структурная схема генератора псев.дослучайной последовательности; на 1 ОАиг, 2 - электрическая схема Формирователя импульсных последовательностей,Генератор псевдослучайной последовательности содержит (Аиг,1) последовательно соединенные генератор 1периодического сигнала, Формирователь 2 импульсных последовательностей, коммутатор 3, преобразователь 4код - временной интервал, счетчик 5импульсов и генератор 6 псевдослучайных чисел, одновибратор 7, программный блок 8, выходы которого соединены с группой входов управления коммутатора 3, Вход программного блока8 соединен с входом счетчика 5 импульсов, выход которого соединен свходом одновибратора 7, выход которого соединен с выходом управленияпреобразователя 4 код - временнойинтервал,. группа инАормационных входов которого соединена с выходами генератора 6 псевдослучайных чисел,Одновибратор 7 содержит последовательно соединенные элемент 9 задержки 35и Аормирователь 10 импульсов.Формирователь 2 импульсных последовательностей (фиг,2) содержит второйусилитель 11, линию 12 задержки, группу 13 "омпараторов 13 - 13 зи первый 40усилитель 14. Прямые и инверсные выходыпервого и второго усилителей 14 и 11соединены с соответствующими входамикомпараторов 13 - 13 группы 13, соответствующие выходы компараторов 13- 1345которой являются выходами Аормирователя 2 импульсных последовательностей,вход которого соединен с входом пер-.вого усилителя 14 непосредственно, ас входом второго усилителя 11 - через 5 Олинию 12 задержки,Генератор работает следующим образом,Генератор 1 периодического сигналагенерирует периодические колебания 55(треугольной или синусоидальнойФормы) с кварцевой стабилизацией частоты, которые поступают на вход формирователя 2 импульсных последовательностей, где происходит Аормированиеи одинаковых импульсных последовательностей с периодом, равным периодувходного сигнала, но сдвинутых друготносительно друга на время, меньшее,чем период входного периодическогосигнала, Эти и импульсных последовательностей поступают на информационные входы коммутатора 3. Сигналы свыходов программного блока 8 управ-.ляют работой коммутатора 3 таким образом, что на его выходе будет однаиз импульсных последовательностей,При поступлении импульсов этой последовательности на тактовый вход преобразователя 4 код - временной интер -вал происходит Формирование временного интервала, пропорционального ко.ду генератора 6 псевдослучайных чисел, поступающему на информационныевходы преобразователя 4 код - временной интервал.Каждый временный интервал с выходапреобразователя 4 код - временной интервал поступает на вход программногоблока 8 и приводит к изменению еговыходного сигнала таким образом, что,в соответствии с ним, на выходе коммутатора 3 будет другая импульснаяпоследовательность, сдвинутая по Аазе по отношению к предыдущейВыходные импульсы преобразователя4 код - временной интервал подсчитываются счетчиком 5 импульсов, который вырабатывает выходной импульс,которйй поступает на вход генератора 6 псевдослучайных чисел, приводяк появлению на его выходе двоичногочисла. Выходной импульс счетчика 5импульсов поступает на вход одновибратора 7, который вырабатывает импульс занесения нового кода с генератором 6 псевдослучайных чисел в преобразователь 4 код - временной интервал,Таким образом, на выход устройства поступают импульсы, интервалымежду которыми определяются кодомгенератора 6 псевдослучайных чисели известны, а временной сдвиг междусоседними импульсами зависит от сфор"мированного временного сдвига междуимпульсными последовательностями,полученными в Формирователе.2 импульсных последовательностей,Рассмотрим работуАормирователя2 импульсных последовательностей(фиг.2) на примере, когда и 8, а вы 5ходной сигнал генератора 1 периодического сигнала - периодический сигнал треугольной формы,На вход Формирователя 2 импульсных последовательностей, т,е, на входы усилителя 14 и линии 12 задержки,поступает периодический сигнал треугольной Формы. Сигнал с выхода линии12 задержки задержанный на 1/2 егопериода по отношению к входному, поступает на вход усилителя 11. Так каксигналы снимаются с прямых и инверсных выходов усилителей 14 и 11, тоформируются четыре периодическихсигнала, сдвинутых друг относительно друга на 1/4 периода входногопериодического сигнала. С прямоговыхода усилителя 14 сигнал поступаетна инверсные входы компаратора 13и 13, с инверсного выхода усилителя 14 - на инверсные входы компараторов 13 и 134, с прямого выходаусилителя 11 - на инверсные входыкомпараторов 13 и 136 , а с инверсного выхода усилителя 11 - поступает на инверсные входы компараторов 13 и 13, На прямые входы компараторов 13 и 134 подано опорное напряжение +О, на прямых входах компараторов 136 и 138 установлено опорное напряжение- Ц, а на прямые входы компараторов 13, 13, 13, 1 Зунулевой потенциал,Моменты превышения входным сигналом опорных уровней фиксируютсясоответствующими компараторами, навыходе которых появляется уровеньлогической единицы,На выходах компараторов 13 получаем п=8 сдвинутых импульсных последовательностей с временным сдвигом между ними (фиг,Зв)1 ои фсгдеЯ - период входного периодического сигнала;и - число сформированныхимпульс".ных потоковТаким образом, в устройстве обеспечивается возможность Формированияпсевдослучайной импульсной последовательности, у которой моменты появ 99443ления импульсов строго определены на временной оси, т,е. повышена точность формирования последовательности, а 5также осуществлен временной сдвиг между импульсами меньше чем на период генерирования тактовой ча .тоты,Формула и з о б р е т е н и я1Генератор псевдослучайной последовательности, содержащий генераторпериодической сигнала, счетчик импуль сов и программный блок, о т л и ч аю ш и й с я тем, что, с целью повышения точности формирования последовательности, в него введены Формирователь импульсов последовательностей,коммутатор, преобразователь код - временной интервал, генератор псевдослучайных чисел и одновибратор, вход которого соединен с входом генераторапсевдослучайных чисел и выходом счет чика импульсов, вход которого соединен с входом программного блока и выходом преобразователя код - временнойинтервал, вход управления, группа инФормационных входов и тактовый входкоторого соединены соответственно свыходом одновибратора, выходами генератора псевдослучайных чисел и выходом коммутатора, группа входов управления и группа информационных входовкоторого соединены соответственно с 35выходами программного блока и выходами Формирователя импульсов последовательностей, вход которого соединенс выходом генератора периодического 4 О сигнала.2, Генератор по п.1, о т л и ч а -ю щ и й с я тем, что Формирователь импульсных последовательностей содержит линию задержки и два усилителя, 45прямые и инверсные выходы которого соединены с соответствующими входами компараторов группы, соответствующие выходы компараторов которой являются выходами Формирователя импульсных последовательностей, вход которого соединен с входом первого усилителя непосредственно, а с входом второго усилителя - через линию задержки,1499443 ЮЙ Составитель Ю.БурмистроЛазаренко Техред А.Кравчук орректор М.Самборска едак Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарин Заказ 4704/5 ВНИИПИ Госуд Тираж 884 ственного комитета по изобретениям 113035, Москва, Ж, Раушская нПодписноеоткрытиям при ГКНТ СС
