Автооператор для управления числом параллельно работающих силовых трансформаторов двухтрансформаторной подстанции

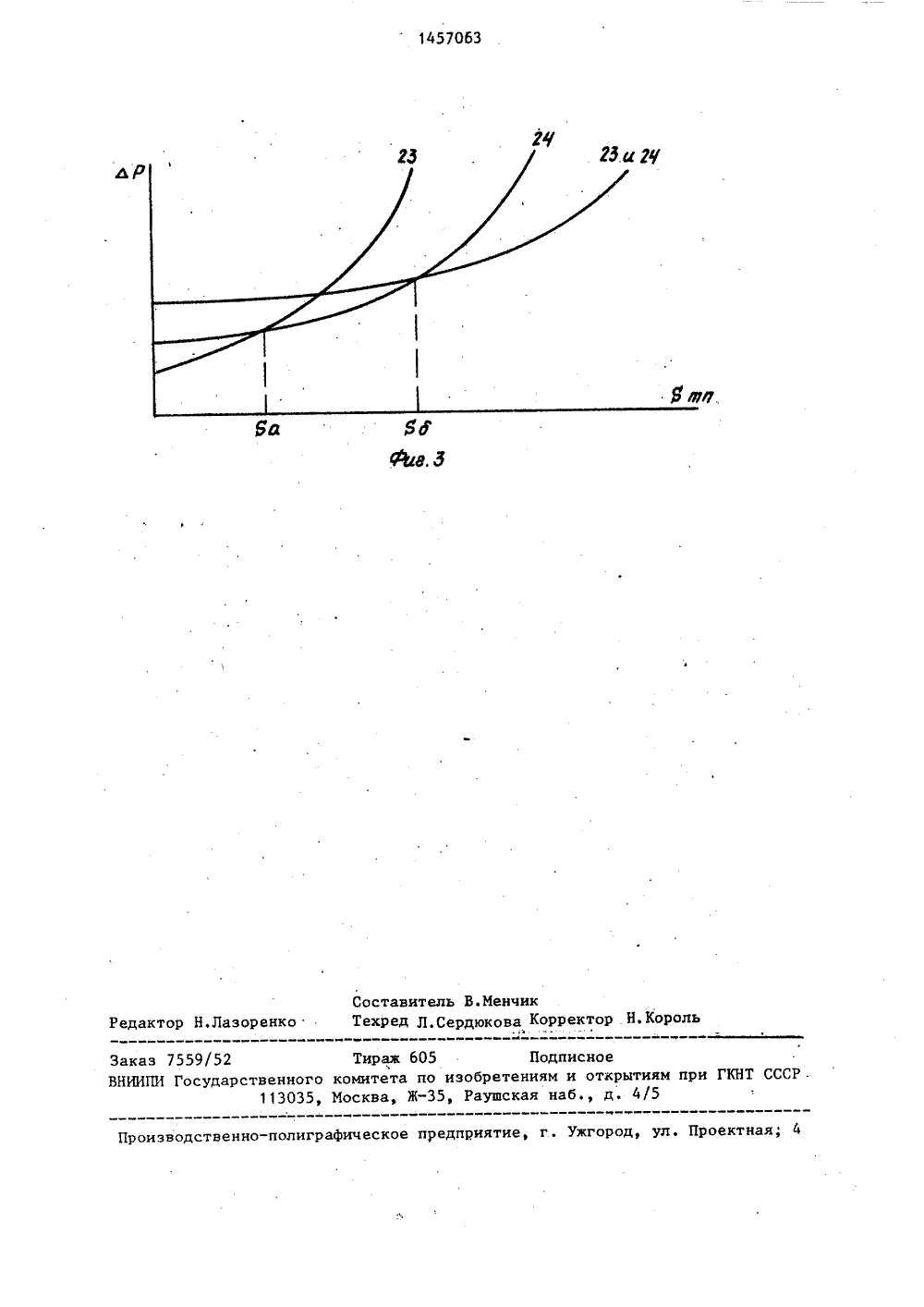

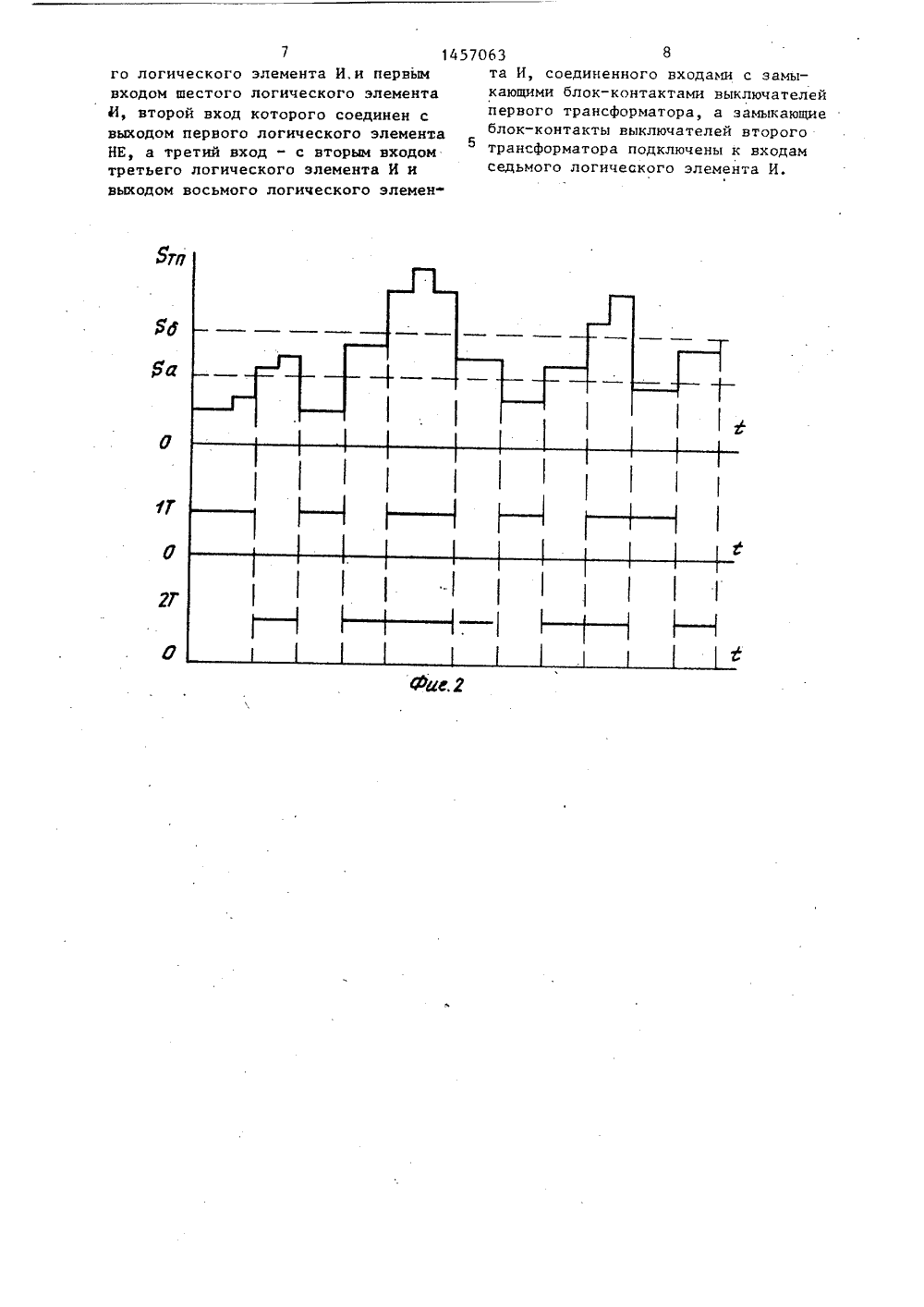

Изобретение относится к управлению режимами элементов энергосистеми предназначено для автоматическогоуправления числом параллельно рабо,-.тающих силовых трансформаторов двухтрансформаторных подстанций.Цель изобретения - расширениефункциональных возможностей путемиспользования трансформаторов с любым соотношением их мощностей,На Фиг. 1 представлена блочнаясхема автооператора для трансформаторов разной мощности; на фиг. 2 график нагрузки подстанции и диаграммы работы трансформаторов; на фиг.3 -зависимости. мощности потерь отнагрузки подстанции для случаев,когда включен трансформатор меньшеймощности, трансформатор большей мощности и оба вместе,На фиг, 3 обозначены мощность "Бд нагрузки при которой целесообразно переходить с трансформатораменьшей мощности на трансформатор 2большей мощности по условию миниму"ма потерь, мощность Б - нагрузки,.при которой целесообразно переходитьна работу двух трансформаторов; потери Р от нагрузки Яподстанции, 30Автооператор содержит счетчик 1энергии с импульсным датчиком,. счетчик 2 импульсов со счетным входом,первый 3 и второй 4 триггеры, первыйлогический элемент НЕ 5, первый б ивторой 7 логические элементы: И, ис-.35полнительный блок 8, звдатчик 9 цикла, третий 10, четвертый 11 и пятый.12 логические элементы И, второй. 13,третий 14 и четвертый 15 логическиеэлементы НЕ, шестой 16 и седьмой 17логические элементы И, пятый логичес.кий элемент НЕ 18, восьмой логический элемент И 19. Входы счетчика 1 энергии подключе" 45 ны к трансформатору 20 напряжения, включенному на напряжение на шйнах подстанции, и к трансформаторам 21 и 22 тока, первичные обмотки которых включены в цепи соответственно первого 23 и второго 24 силовых транс-. форматоров, а вторичные соединены иа сумму токов. Входы исполнительного блока 8 связаны с первым логическим элементом И 6 через диод 25, с вто" рым элементом И 7 через диод 26. и .четвертым элементом И 11 через диоды 27 и 28, а выходы подключены к шинкам отключения и включения выключателей 29 и 30 трансформатора 23 и выключателей 31 и 32 трансформатора 24.Автооператор работает следующим образом.В исходном состоянии включен первый силовой трансформатор 23, а второй 2 отключен, Если Б с Б,то переключение трансформаторов.не произойдет, так как на выходах логических элементов И 6,7 и 11 отсутствует сигнал по следующим причинам., Элемент И 16 закрыт по. первому входу. Логический "0" с выхода элемента И 16, инвертируется в "1".элементом НЕ 18, который с его выхода подается на второй вход элементаИ 10, на первый вход которого подана логическая ".1" с выхода элемента И 19. Логическая "1" с выхода элемента И 10 подается на вход элемента НЕ. 13, и логический "0" с его выхода поддерживает в закрытом состоянии элемент И 7 по четвертому входу и элемент И 11 по первому входу. Одновременно на третий вход элемента И 6 подается логический "0" с выхода триггера 3.Если ББ ,то на первом выходе счетчика 2 импульсов появляется сигнал, который попадает на единичный вход триггера 3, и на выходе последнего появляется логическая "1", ,Поэтому на третий вход элемента И 6 1подается "1". На первом входе элемента И 6 имеет место "1", которая инвертируется элементом НЕ 15 из "О" с выхода элемента И 12, закрытого по первому входу, связанному с выходом элемента И 17. На четвертый вход элемента И б поступает "1" с выхода элемента НЕ 5, инвертируемая им из "0" на выходе триггера 5, до тех пор, пока Б, с Бр. С появлением сигнала на втором входе элемента И 6, подключенном к выходу второму задатчику 9, появляется сигнал на выходе элемента, 6, который поступает на вто" рой и четвертый. входы исполнительного блока 8. Блок 8 вырабатывает управляющее воздействие, которое с второго выхода вкл 1 очает выключатели 31 и 32 . второго трансформатора 24 и с четвертого выхода отключает выключатели 29 и 30 первого трансформатора, переводя нагрузку с первого трансформатора 23 на второй 24. До отключения трансформатора 23 со. стояние элементов И 7 и 11 не меняет57063 з 14 ся. После отключения трансформатора 23 на выходе элемента НЕ 13 появляется 1 , которая подается на ч е тв ер тый вход элемента И 7 и первый вход элемента И 1 1 . Но сигналы . на выходе . элементов И 7 и 1 1 отсутс твуют, так. как на третий вход элемента И 1 1 подан " О" с выхода триггера 4 , а на первый вход элемента И 7 поданО с выхода элемента НЕ 1 4 . После включения трансформатора 24 и отключ ения трансформатора 2 3 на выходе элемента И 1 7 появляется логическая1 , которая подается н а первый вход злемен та И 1 2, а на выходе элемента И 1 9 появляется логическийО , который подается на третий вход элемента И 1 6 и на ег о выходе остается логический " О" , Логическая " 1 " с выхода элемен та НЕ1 8 подается на второй вход элемента И 1 2, ко торый открывается , закрывая элемент И . б по первому входу , и не пропускает повторные импульсы на включение трансформатор а 24 . При дальнейшем увеличении нагрузки, когда Я" Я появляется сигнал на втором выходе счетчика 2 импульсов, который поступает на единичный вход триггера 4, На выходе триггера 4 появляется логическая1 , которая подается на третий вход элемента И 1 1На первый вход элемента И 1 1 подается " 1 " с выходаэлемента НЕ 1 3, так как трансформатор 2 3 отключен , а н а четвертый вход подается " 1 " с триггера 3 , так как Я) . Я , Поэтому при подаче на в торой вход элемента И 1 1 импульса с второго .выхода з ада тчика 9 с выхода элемента И 1 1 поступает сигнал на первый и второй входы исполнительного блока 8, При этом с первого выхода блока 8 поступает сигнал . н а включение трансформатора 23 , а с второго выхода - сигнал , подтверждающий включение трансформатора 24 . С этого момента в работе находятся об а трансформатора 23 и 24 . Состояние элементов И 6 и 7 не. изменя ется, так как на четвертый вход элемента И 6 и тр етий вход элемента И 7 подается логический " О " с элемента НЕ 5 . Посл е включения трансформатора 2 3 на выходе элемента НЕ 1 3 появляется " О" и элемент И 1 1 закрывается по первому входу, исключая повторные импульсы на включение силовых трансформаторов23 и 24.Из положения, когда включены обатрансформатора, при уменьшении нагрузки возможен переход к состояниюБЯБ , тогда в работе остается только трансформатор 24, а также к состоянию Б, ( Я тогда в работе остается только трансформатор23.В первом случае Я Б, Б коммутация происходит следующим образом. Сигнал на втором выходе счетчика 2 импульсов исчезает. После сброса с первого выхода задатчика 9 навыходе триггера 4 устанавливаетсялогический "О" и на выходе элементаНЕ 5 появляется "1", которая подается на четвертый вход элемента И 6.На первом выходе счетчика 2 сигналне исчезает и с выхода триггера 3подается н а третий вход элемента И 6 . Одновременно появляется ло 25 гич е ская " 1 " на выходе элемента И 1 6 ,которая инв ер тируе тся элементом НЕ1 8 в логический "О ", подаваемый на.второй вход элемента И 1 2 , На выходеэлемента И 1 2 появляется логическийиО, который инвертируется элементомНЕ 15 в "1". С выхода элемента НЕ15 логическая "1" подается на первыйвход элемента И 6. При поступлениисигнала с второго выхода задатчика 9на второй вход элемента И 6 с его35выхода походит сигнал на четвертыйвход исполнительного блока 8 для.отключения трансформатора 23 и навторой вход блока 8 для подтверж-,40дения включения трансформатора 24Элементы 7 и 11. своего состояния неизменяют, так как на первом входеэлемента И 7 остается "О", а натретьем входе элемента И 1 появляетлся 0 . После отключения трачсформато 45ра 23 логический О с выхода элемента И 19 подается на третий входэлемента И 16 и закрывает его. Навторой вход элемента И 12 подаетсялогическая "1", он открывается иэлемент И 6 закрывается по первомувходу, исключая повторное прохождение сигнала на отключение трансформатора 23,Во втором случае, когда нагрузка от величины Б) Б изменяется сразу до Ят( Я,коммутация происхо дит следующим образом. На обоих выходах счетчика 2 импульсов сигналы1457063 6 диоды с третьим и четвеРтым входами25 исполнительного блока, первый выход ЗО 5 О 55 ф о р м у л а и з о,б р е т е н и я Автооператор для управления числом параллельно работающих силовых трансформаторов двухтрансформаторной подстанции с. выключателями, содержащий счетчик энергии с выходами для подключения на ток и напряжение подстанции, подключенный к счетчику импульсов со счетным и нулевым выходами, два выхода которого подключены к единичным входам триггеров, выходы первого триггера непосредственно, а второго через первый логи 5 10 15 20 ческий элемент НЕ подключены к первым входам первого и второго логических элементов И, выходы которыхподключены соответственно к первомуи второму входам исполнительного блока, при этом нулевые входы счетчикаимпульсов и триггеров, а также вторые входы логических элементов Иподключены к выходам вадатчика цикла,о т л и ч а ю щ и й с я тем, что,с целью расширения функциональныхвозможностей путем использования тра"нсформаторов с любым соотношениеммощностей, он снабжен четырьмя логическими элементами НЕ,.шестью логи"ческими элементами И.и четырьмя диодами, причем выход третьего элементаИ соединен через второй логическийэлемент НЕ с вторым входом второгологического элемента И и первым входом четвертого логического элементаИ, выход которого соединен через которого соединен с шиной отключениявыключателей первого трансформатора,второй выход - с шиной. отключениявыключателей второго трансформатора,третий выход - с шиной включениявыключателей второго трансформатора,четвертый выход - с шиной включения выключателей первого трансформатора,а третий и четвертый входы исполнительного блока соединены через диодыс выходами соответственно второгои первого логических элементов И, третий вход второго логического элемента И соединен через третий логическийэлемент НЕ с выходом первого триггера, а четвертый вход - с первым входом четвертого логического элемента И, второй вход которого подключен к второму выходу задатчика цикла, третий вход - к выходу первого триггера, а четвертый вход четвертого логического элемента И подключен к входу первого логического элемента НЕ, соединенного выходом с третьим входомпервого логического элемента И, четвертый вход которого связан церезчетвертый логический элемент НЕ свыходом пятого логического элементаИ, первый вход которого соединен свторым входом третьего логическогоэлемента И и через пятый логическийэлемент НЕ с, выходом шестого логического элемента И, а второй вход пятого элемента И - с выходом седьмо7 1го логического элемента И,и первымвходом шестого логического элементаИ, второй вход которого соединен свыходом первого логического элементаНЕ, а третий вход - с вторым входомтретьего логического элемента И ивыходом восьмого логического элемен 457063 8та И, соединенного входами с замыкающими блок-контактами выключателей первого трансформатора, а замыкающие блок-контакты выключателей второго трансформатора подключены к входам седьмого логического элемента И.1457063 дР 8 Составитель В.Менчикедактор Н.Лазоренко Техред Л.Сердюкова Корректор Н. Коро Заказ 7559/52 Тираж 605 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям п 113035, Москва, Ж, Раушская наб д. 4/5 ГКНТ СС изводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
