Установка для определения модулей упругости первого и второго рода образцов жаропрочных металлов и сплавов

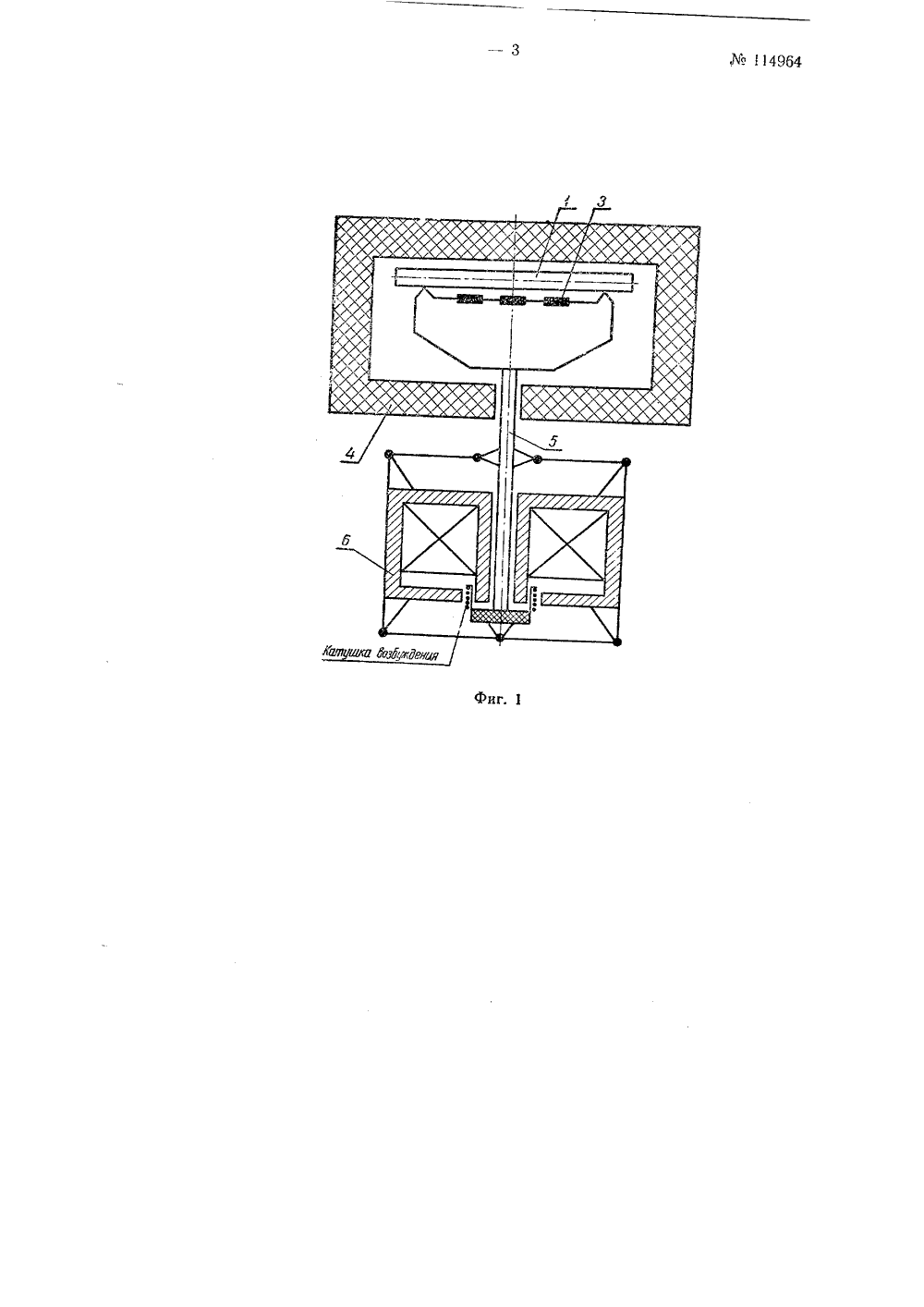

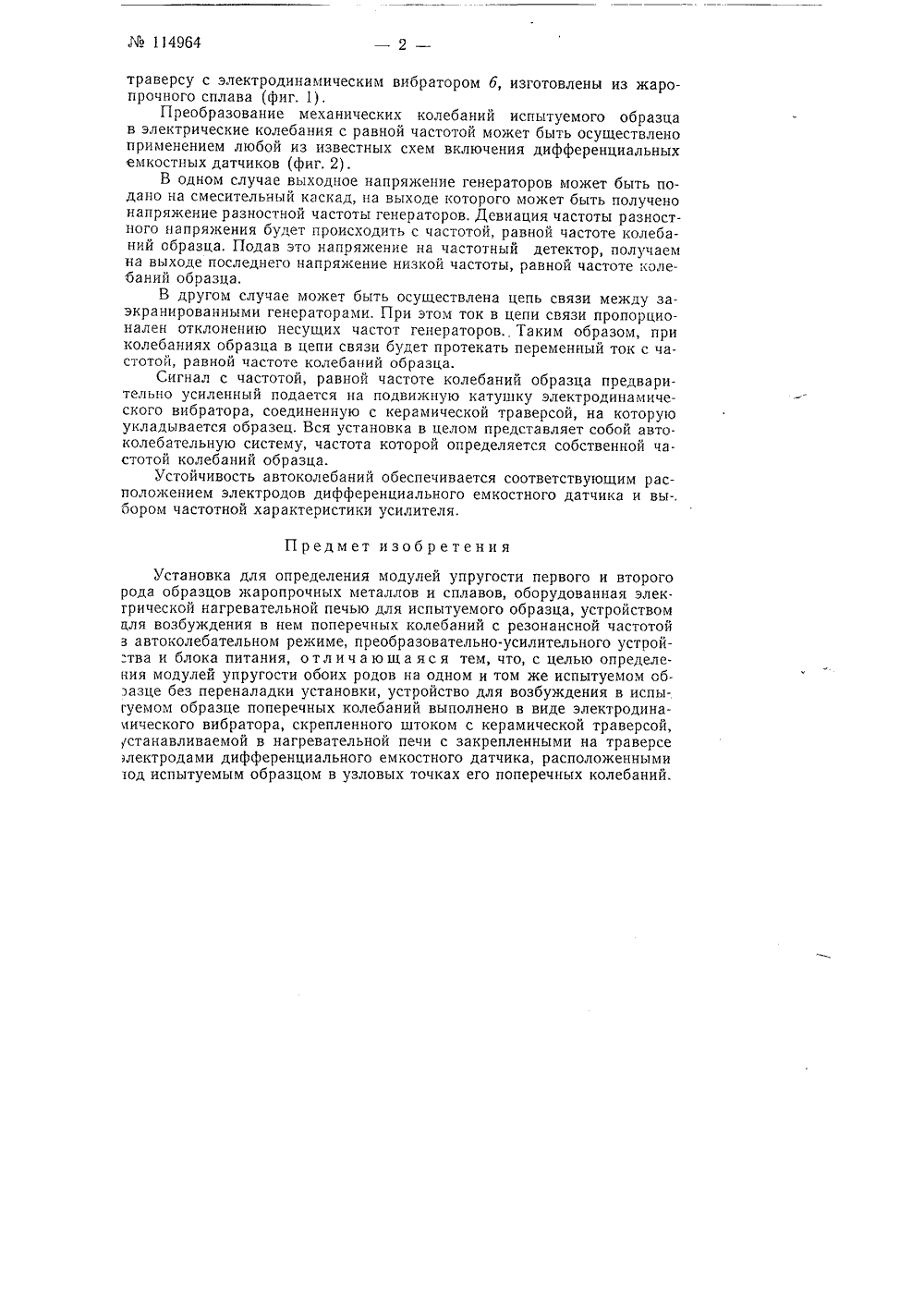

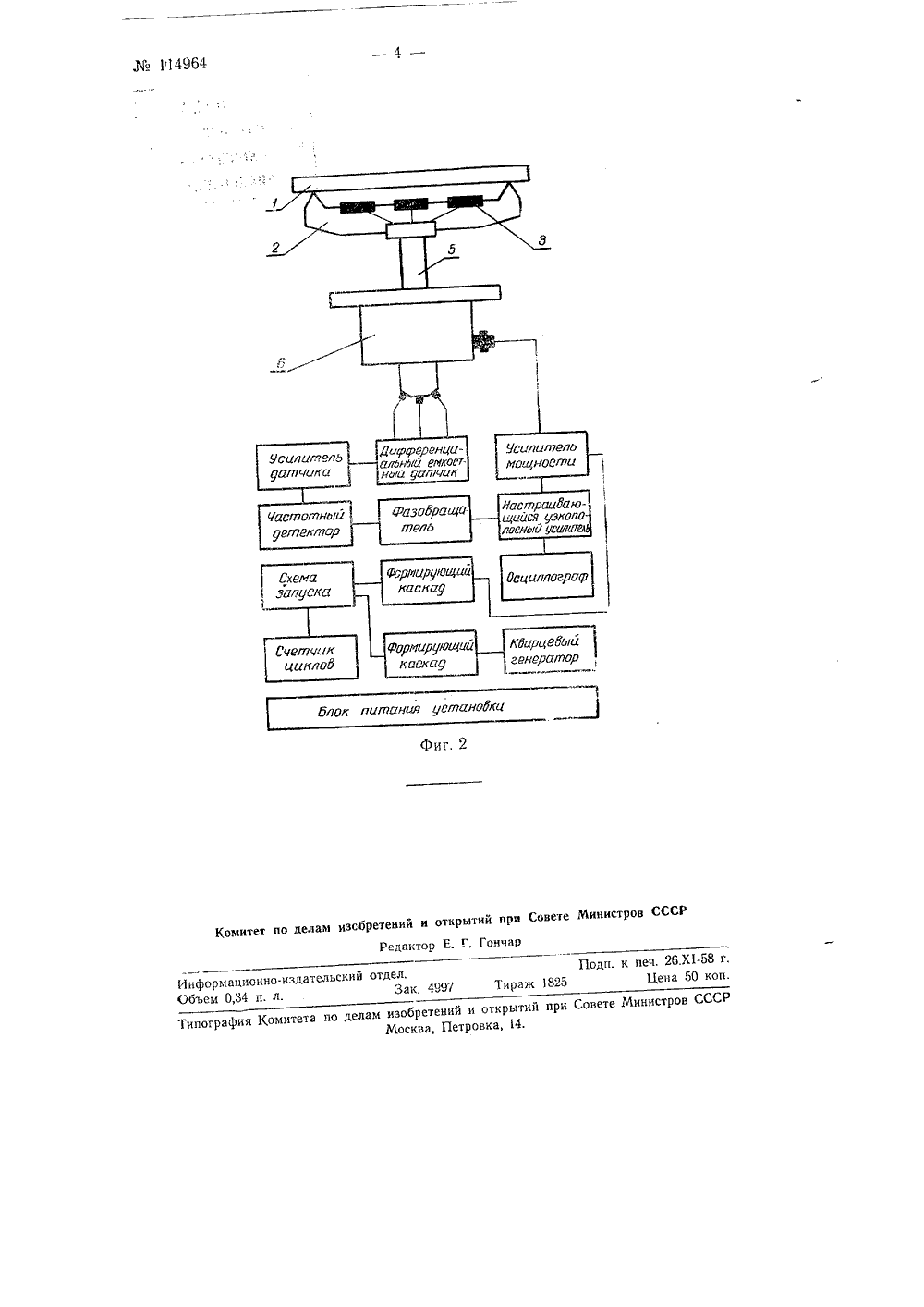

Класс 42 К, 2742 Й, 29 в 4 М 114964 СССР й .хЕЕ ":1.о; Г.А ИСАНИЕ ИЗОБРЕТЕНИЯАВТОРСКОМУ СВИДЕТЕЛЬСТВУ С. Больших и Л. Г. Этки УСТАНОВКА ДЛЯ ОПРЕДЕЛЕНИЯ МОДУЛЕЙ УПРУГОСТПЕРВОГО И ВТОРОГО РОДА ОБРАЗЦОВ КАРОПРОЧНЫМЕТАЛЛОВ И СПЛАВОВ Заявлено 24 декабря 1957 г. ва5 ЯЯ 23 ь Комитет го при Совете Министров ССдаи изобретений и открьпий В технике измерении известны установки для определения модулеи упругости первого и второго рода образцов жаропрочных металлов и сплавов, оборудованные электрической нагревательной печью для испытуемого образца, устройством для возбуждения в нем поперечных колебаний с резонансной частотой в автоколебательном режиме преобразовательно усилительного устройства и блока питания.Основной недостаток таких установок заключается в том, что они не дают возможности определять модули упругости первого и второгс рода на одном и том же испытуемом образце без переналадки установки,В описываемой установке этот недостаток устранен тем, что устройство для возбуждения в испытуемом образце поперечных колебаний выполнено в виде электродинамического вибратора, скрепленного штоком с керамической траверсой. Последняя устанавливается в нагревательной печи с закрепленными на траверсе электродами дифференциальногс емкостного датчика, расположенными под испытуемым образцом в узло. вых точках его поперечных колебаний.На фиг. 1 изображена принципиальная схема установки; на фиг, 2 - блок-схема установки.Образец 1 в виде балочки с прямоугольным поперечным сечением постоянным по всей длине укладывают на призмы керамической тра версы 2, на которой расположены электроды 3 дифференциальногс емкостного датчика. Два крайних электрода расположены против пуч ностей образца, а средний - заземленный электрод - расположен про тив центрального узла. Таким образом, при колебаниях образца емкост 1 одной половины датчика увеличивается, а второй - уменьшается и на оборот.Образец с траверсой устанавливают внуЭлектроды емкостного датчика, призмы и п три нагревательной печи 4 олый шток 5, соединяющи114964траверсу с электродинамическим вибратором б, изготовлены из жаропрочного сплава (фиг. 1),Преобразование механических колебаний испытуемого образца в электрические колебания с равной частотой может быть осуществлено применением любой из известных схем включения дифференциальных емкостных датчиков (фиг. 2) .В одном случае выходное напряжение генераторов может быть подано на смесительный каскад, на выходе которого может быть получено напряжение разностной частоты генераторов. Девиация частоты разностного напряжения будет происходить с частотой, равной частоте колебаний образца. Подав это напряжение на частотный детектор, получаем на выходе последнего напряжение низкой частоты, равной частоте колебаний образца.В другом случае может быть осуществлена цепь связи между заэкранированными генераторами. При этом ток в цепи связи пропорционален отклонению несущих частот генераторов Таким образом, при колебаниях образца в цепи связи будет протекать переменный ток с частотой, равной частоте колебаний образца.Сигнал с частотой, равной частоте колебаний образца предварительно усиленный подается на подвижную катушку электродинамического вибратора, соединенную с керамической траверсой, на которую укладывается образец. Вся установка в целом представляет собой авто- колебательную систему, частота которой определяется собственной ча. стотой колебаний образца.Устойчивость автоколебаний обеспечивается соответствующим расположением электродов дифференциального емкостного датчика и вы-, бором частотной характеристики усилителя.Предмет изобретенияУстановка для определения модулей упругости первого и второго рода образцов жаропрочных металлов и сплавов, оборудованная электрической нагревательной печью для испытуемого образца, устройством для возбуждения в нем поперечных колебаний с резонансной частотой з автоколебательном режиме, преобразовательно-усилительного устрой.тва и блока питания, о т л и ч а ю щ а я с я тем, что, с целью определения модулей упругости обоих родов на одном и том же испытуемом образце без переналадки установки, устройство для возбуждения в испыгуемом образце поперечных колебаний выполнено в виде электродиналического вибратора, скрепленного штоком с керамической траверсой, устанавливаемой в нагревательной печи с закрепленными на траверсе электродами дифференциального емкостного датчика, расположенными год испытуемым образцом в узловых точках его поперечных колебаний.И 4964 г. 2 Е. Г. Гонча ак Типография Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Петровка, 14.Информа Объем О омитет по делам изсбретений и открытий при Совете Минис нно-издательский отдел. Подп. к печ, 26 Х 1.58 п. л. Зак, 4997 Тираж 1825 Цена 50 ко
