Устройство для управления судовой дистилляционной установкой (его варианты)

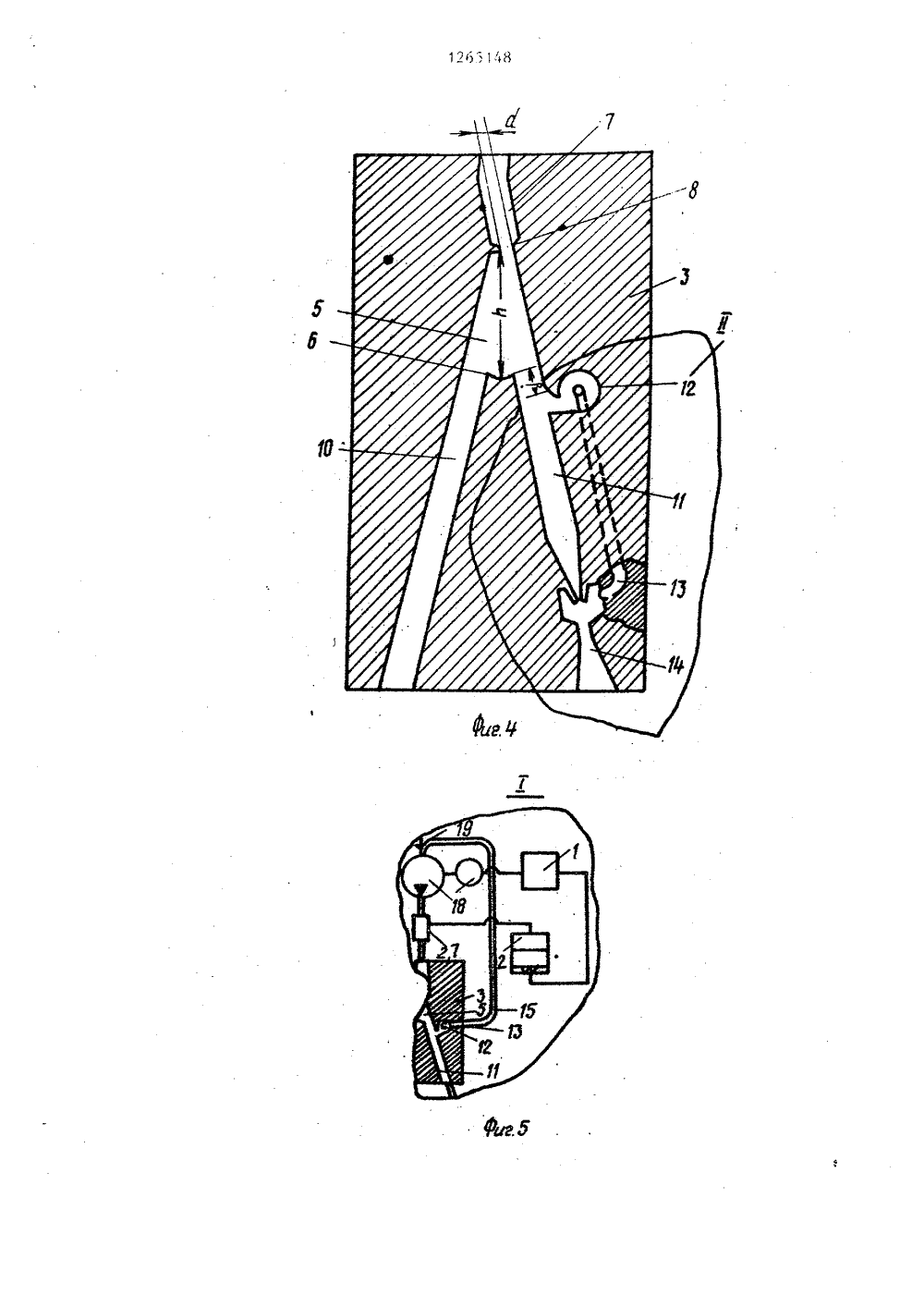

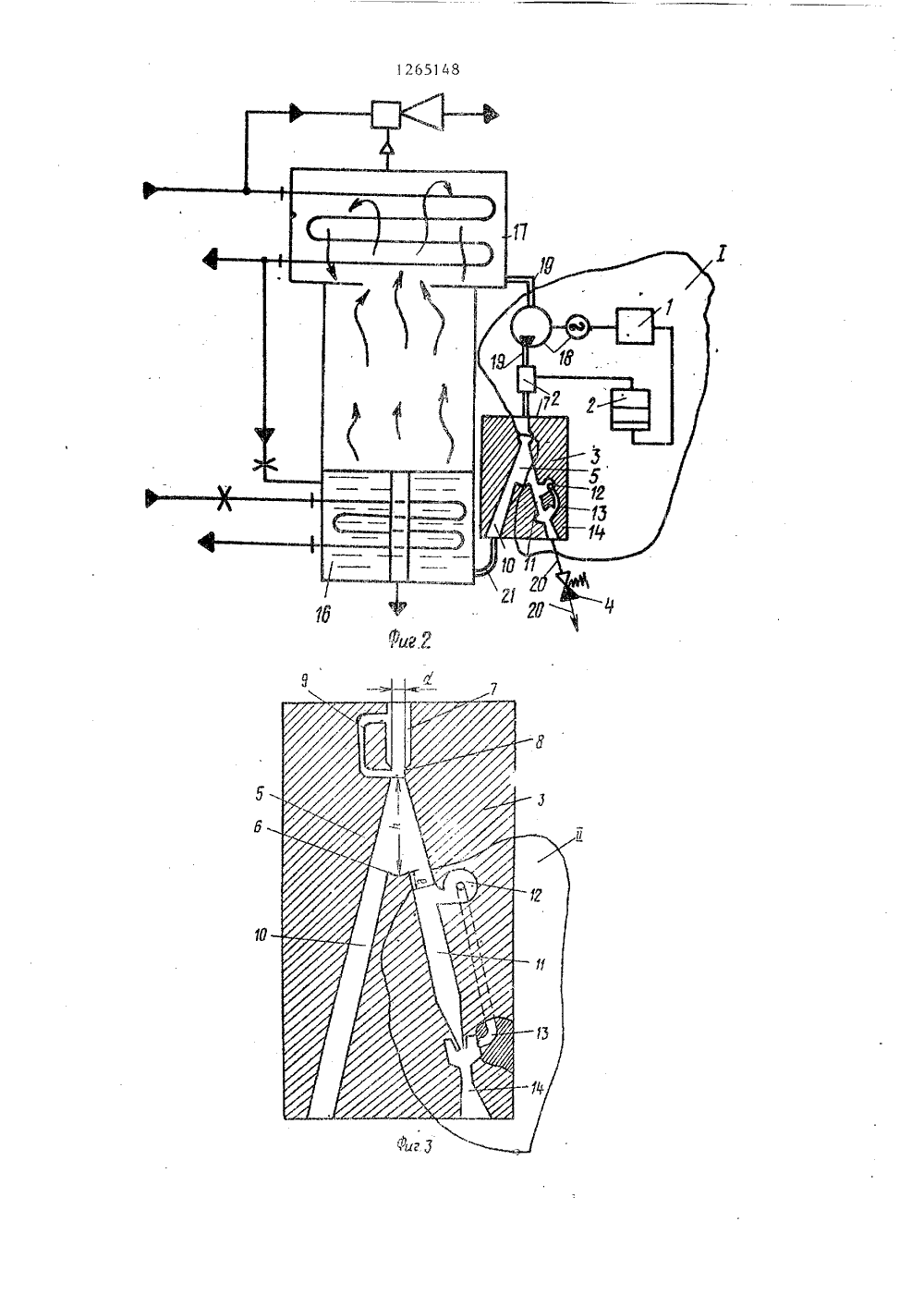

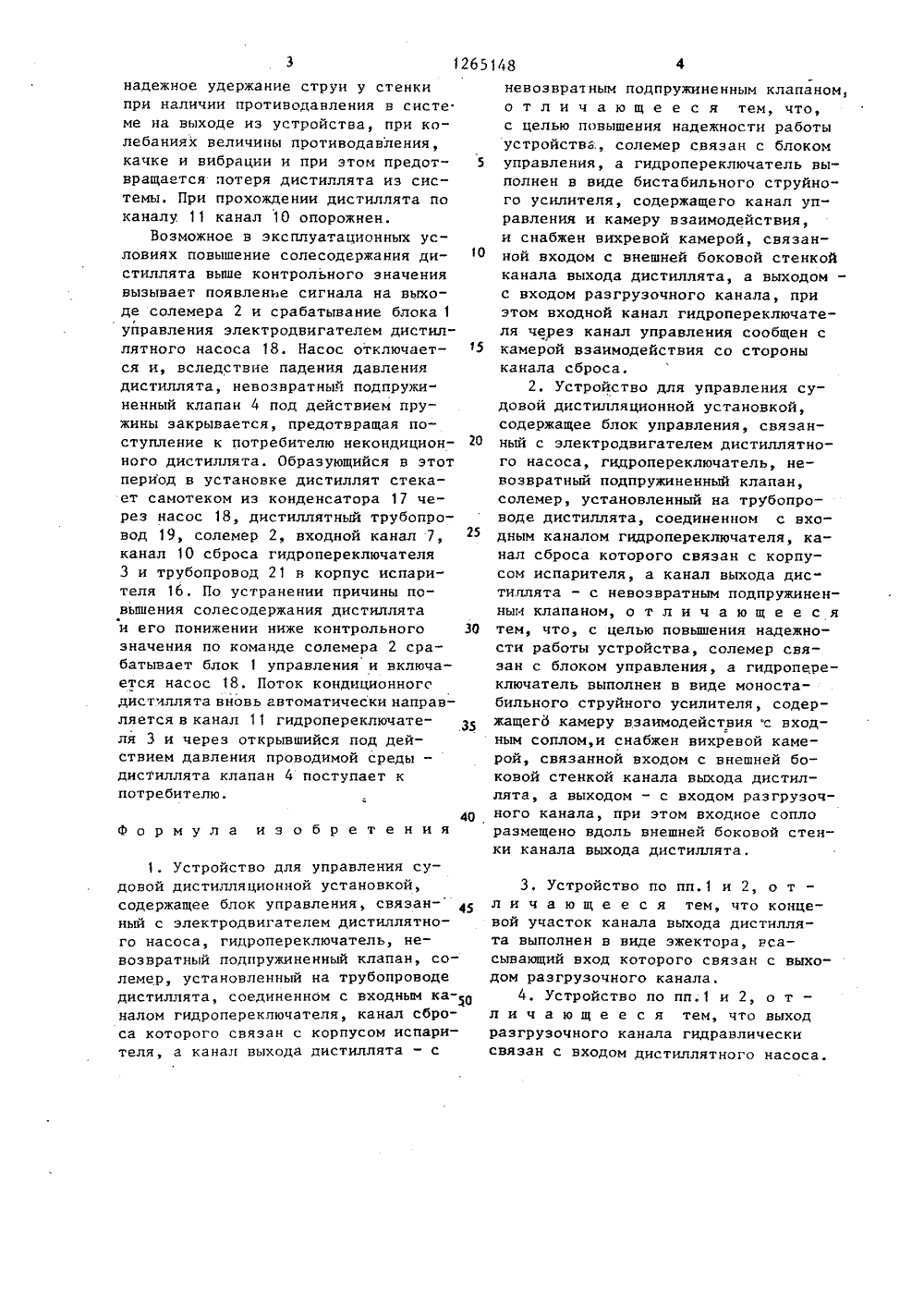

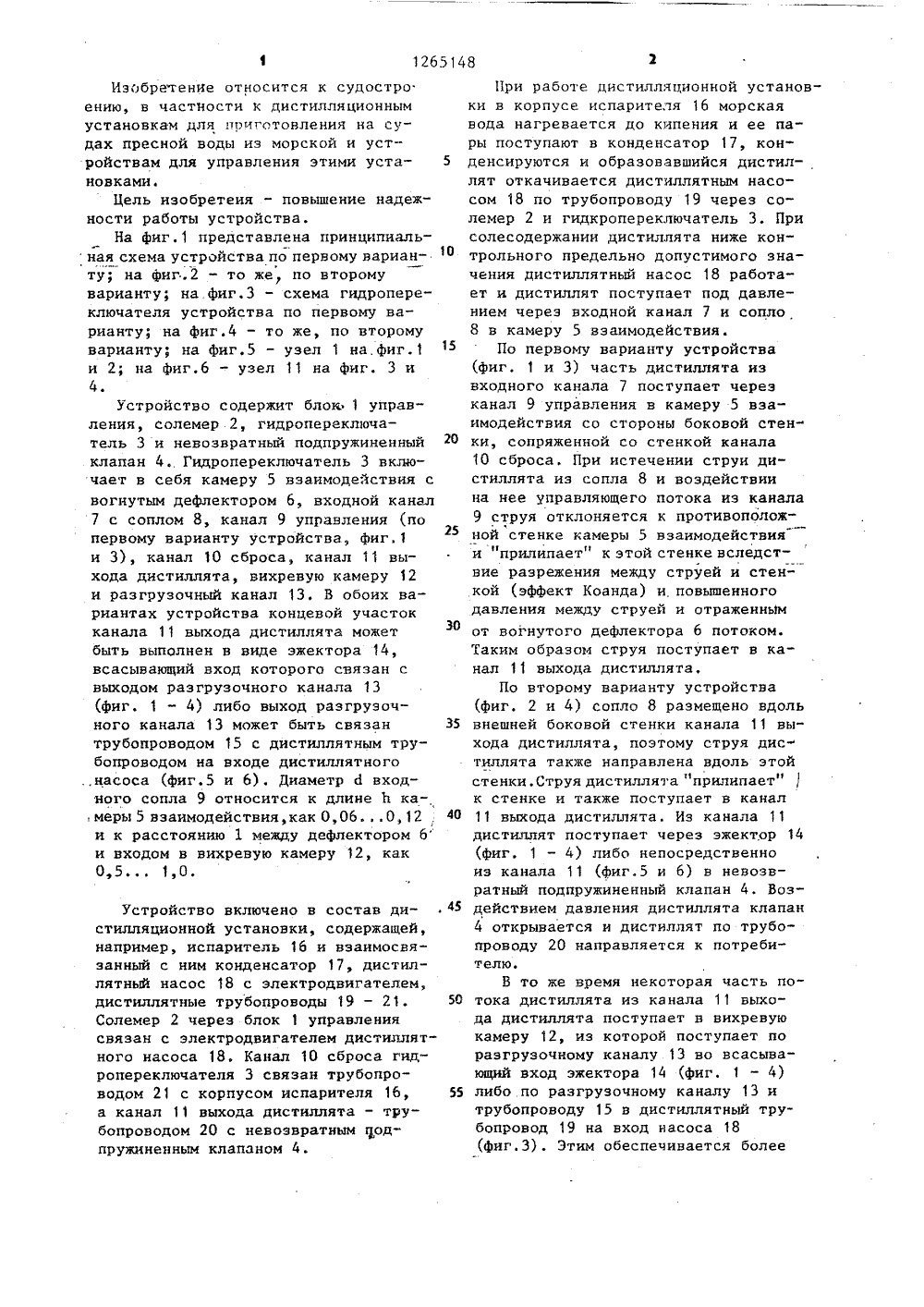

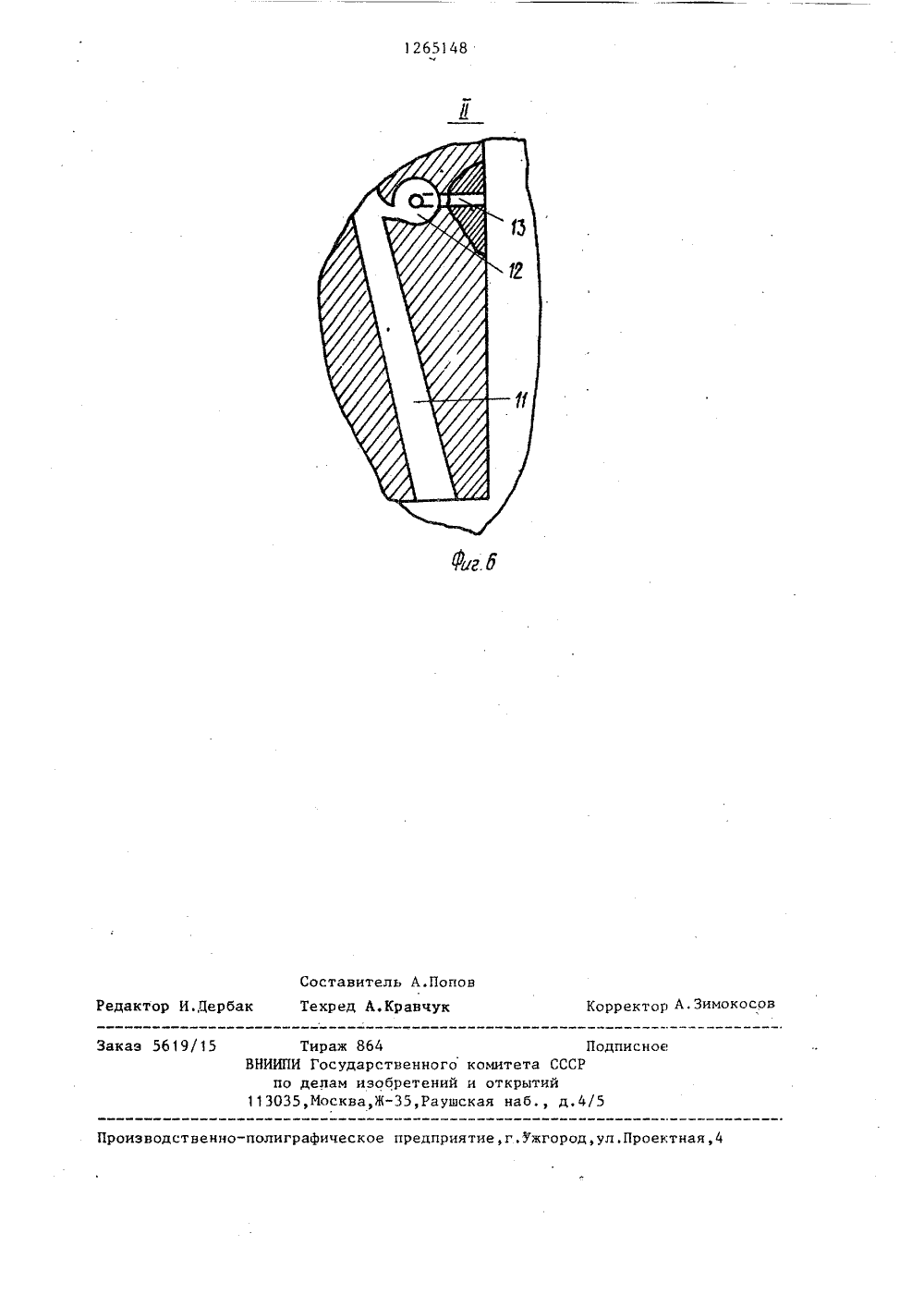

,ф ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРГО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ И К АВТОРСКОМУ СВИДЕ(54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ СУДОВОЙ ДИСТИЛЛЯЦИОННОЙ УСТАНОВКОЙ(50 4 С 02 Р 1/04 В 63 д 1/00 С 05 П 27 00 ству для управления судовой дистилляционной установкой, может быть использовано в судостроении и позволяет повысить надежность работы устройства. Устройство содержит блок 1 управления, связанный с двигателем дистанционного насоса 18 и через солемер2 с гидропереключателем (Г) 3, и невозвратный подпружиненный клапан 4.Г 3 выполнен в виде бистабильногоусилителя, включающего в себя канал9 управления и камеру 5 взаимодействия, а также вихревую камеру 12,входной канал 7 с соплом, канал Осброса, канал 11 выхода дистиллята,выполненный в виде эжектора 14, иразгрузочный канал 13. Установка содержит испаритель 16 и взаимосвязанный с ним конденсатор. 2 с.л. и3 с.п. ф-лы, 6 ил.Изобре"гение относится к судостро ению, в частности к дистилляционным установкам для приготовления на судах пресной воды иэ морской и устройствам для управления этими уста ковками.Цель изобретеия - повышение надежности работы устройства.На фиг.1 представлена принципиаль ная схема устройства по первому варианту; на фиг.2 - то же по второму варианту; на.фиг.З - схема гидропереключателя устройства по первому варианту; на фиг.4 - то же, по второму варианту; на фиг.5 - узел 1 на,фиг.1 и 2; на фиг.б - узел 11 на фиг. 3 и 4.Устройство содержит блок. 1 управления, солемер 2, гидропереключатель 3 и невозвратный подпружиненный клапан 4. Гидропереключатель 3 включает в себя камеру 5 взаимодействия с вогнутым дефлектором 6, входной канал 7 с соплом 8, канал 9 управления (по первому варианту устройства, фиг.125 и 3), канал 10 сброса, канал 11 выхода дистиллята, вихревую камеру 12 и разгрузочный канал 13, В обоих вариантах устройства концевой участок канала 11 выхода дистиллята может быть выполнен в виде эжектора 14, всасывающий вход которого связан с выходом разгрузочного канала 13 (фиг. 1 - 4) либо выход разгрузочного канала 13 может быть связан 35 трубопроводом 15 с дистиллятным трубопроводом на входе дистиллятного .,насоса (фиг.5 и 6). Диаметр Й вход" ного сопла 9 относится к длине Ь ка,меры 5 взаимодействия,как 0,060,12, ф и к расстоянию 1 между дефлектором 6 и входом в вихревую камеру 12, как0,5 1,0. Устройство включено в состав дистилляционной установки, содержащей, например, испаритель 16 и взаимосвязанный с ним конденсатор 17, дистиллятный насос 18 с электродвигателем, дистиллятные трубопроводы 19 - 21, Солемер 2 через блок 1 управления связан с электродвигателем дистиллятного насоса 18. Канал 10 сброса гидропереключателя 3 связан трубопроводом 21 с корпусом испарителя 16, а канал 11 выхода дистиллята - трубопроводом 20 с невозвратным подпружиненным клапаном 4. 11 ри работе дистилляционной установки в корпусе испарителя 16 морская вода нагревается до кипения и ее пары поступают в конденсатор 17, конденсируются и образовавшийся дистиллят откачивается дистиллятным насосом 18 по трубопроводу 19 через солемер 2 и гидкропереключатель 3. При солесодержании дистиллята ниже контрольного предельно допустимого значения дистиллятный насос 18 работает и дистиллят поступает под давлением через входной канал 7 и сопло 8 в камеру 5 взаимодействия.По первому варианту устройства (фиг. 1 и 3) часть дистиллята из входного канала 7 поступает через канал 9 управления в камеру 5 взаимодействия со стороны боковой стенки, сопряженной со стенкой канала 10 сброса. При истечении струи дистиллята из сопла 8 и воздействии на нее управляющего потока из канала 9 струя отклоняется к противоположной стенке камеры 5 взаимодействия и "прилипает" к этой стенке вследствие разрежения между струей и стенкой (эффект Коанда) и,повышенного давления между струеи и отраженнЫм от вогнутого дефлектора 6 потоком. Таким образом струя поступает в канал 11 выхода дистиллята.По второму варианту устройства (фиг, 2 и 4) сопло 8 размещено вдоль внешней боковой стенки канала 11 выхода дистиллята, поэтому струя дис" тиллята также направлена вдоль этой стенки. Струя дистиллята "прилипает" к стенке и также поступает в канал 11 выхода дистиллята. Из канала 11 дистиллят поступает через эжектор 14 (фиг. 1 - 4) либо непосредственно из канала 11 (фиг.5 и 6) в невозвратный подпружиненный клапан 4. Воздействием давления дистиллята клапан 4 открывается и дистиллят по трубопроводу 20 направляется к потребителю,Б то же время некоторая часть потока дистиллята из канала 11 выхода дистиллята поступает в вихревую камеру 12, из которой поступает по разгрузочному каналу 13 во всасывающий вход эжектора 14 (фиг. 1 - 4) либо по разгрузочному каналу 13 и трубопроводу 15 в дистиллятный трубопровод 19 на вход насоса 18 (фиг.З). Этим обеспечивается более12 б 5надежное удержание струи у стенки при наличии протинодавления в систе. ме на выходе из устройства, при колебаниях величины противоданления, качке и вибрации и при этом предот вращается потеря дистиллята из системы. При прохождении дистиллята по каналу 11 канал 10 опорожнен.Возможное в эксплуатационных условиях повышение солесодержания дистиллята выше контрольного значения вызывает появление сигнала на выходе солемера 2 и срабатывание блока 1 управления электродвигателем дистиллятного насоса 18. Насос отключается и, вследствие падения давления дистиллята, невозвратный подпружиненный клапан 4 под действием пружины закрывается, предотвращая поступление к потребителю некондиционного дистиллята. Образующийся в этот период в установке дистиллят стекает самотеком из конденсатора 17 через насос 18, дистиллятный трубопровод 19, солемер 2, входной канал 7, канал 10 сброса гидропереключателя 3 и трубопровод 2 1 в корпус испарителя 16. По устранении причины повышения солесодержания дистиллята и его понижении ниже контрольного ЗО значения по команде солемера 2 срабатывает блок 1 управления и включается насос 18, Поток кондиционногс дистчллята вновь автоматически направляется в канал 11 гидропереключателя Э и через открывшийся под действием давления проводимой среды - дистиллята клапан 4 поступает к потребителю.40Формула изобретения 1, Устройство для управления судовой дистилляционкой установкой, содержащее блок управления, связан ный с электродвигателем дистиллятного насоса, гидропереключатель, невозвратный подпружиненный клапан, солемер, установленный на трубопроводе дистиллята, соединенном с входным каО налом гидропереключателя, канал сброса которого связан с корпусом испарителя, а канал выхода дистиллята - с 148 4невозвратным подпружиненным клапаном,о т л и ч а ю щ е е с я тем, что,с целью повышения надежности работыустройства, солемер связан с блокомуправления, а гидропереключатель выполнен в виде бистабильного струйного усилителя, содержащего канал управления и камеру взаимодействия,и снабжен вихреной камерой, связанной входом с внешней боковой стенкойканала выхода дистиллята, а ныходом -с входом разгрузочного какала, приэтом входной канал гидропереключателя через канал управления сообщен скамерой взаимодействия со стороныканала сброса.2, Устройство для управления судовой дистилляционной установкой,содержащее блок управления, связанный с электродвигателем дистиллятного насоса, гидропереключатель, невозвратный подпружиненный клапан,солемер, установленный на трубопроводе дистиллята, соединенном с нходным каналом гидропереключателя, канал сброса которого связан с корпусом испарителя, а канал выхода дис"тиллята - с невозвратным подпружиненным клапаном, о т л и ч а ю щ е е с ятем, что, с целью повышения надежности работы устройства, солемер связан с блоком управления, а гидропереключатель выполнен в виде моностабильного струйного усилителя, содержащегб камеру взаимодействия с входным соплом,и снабжен вихревой камерой, связанной входом с внешней боковой стенкой канала выхода дистиллята, а выходом - с входом разгрузочного канала, при этом входное соплоразмещено вдоль внешней боковой стенки канала выхода дистиллята,3. Устройство по пп.1 и 2, о т л и ч а ю щ е е с я тем, что концевой участок канала выхода дистиллята выполнен в виде эжектора, всасывающий вход которого связан с выходом разгрузочного канала.4. Устройство по пп.1 и 2, о т л и ч а ю щ е е с я тем, что выход разгрузочного канала гидравлически связан с входом дистиллятного насоса.12 б 5148 Корректор А.Зимокосов ПодписиССР Н д.4/5 роизводственно-полиграфическое предприятие,г,Ужгород,ул.Проектная,4 дактор И,Дербакказ 5619/15 оставитель А.Поповехред А.Кравчук Тираж 8 б 4ИПИ Государственного комитета по делам изобретений и открыт 035,Москва,Ж,Раушская наб.
