Устройство для срезания деревьев и его режущий орган

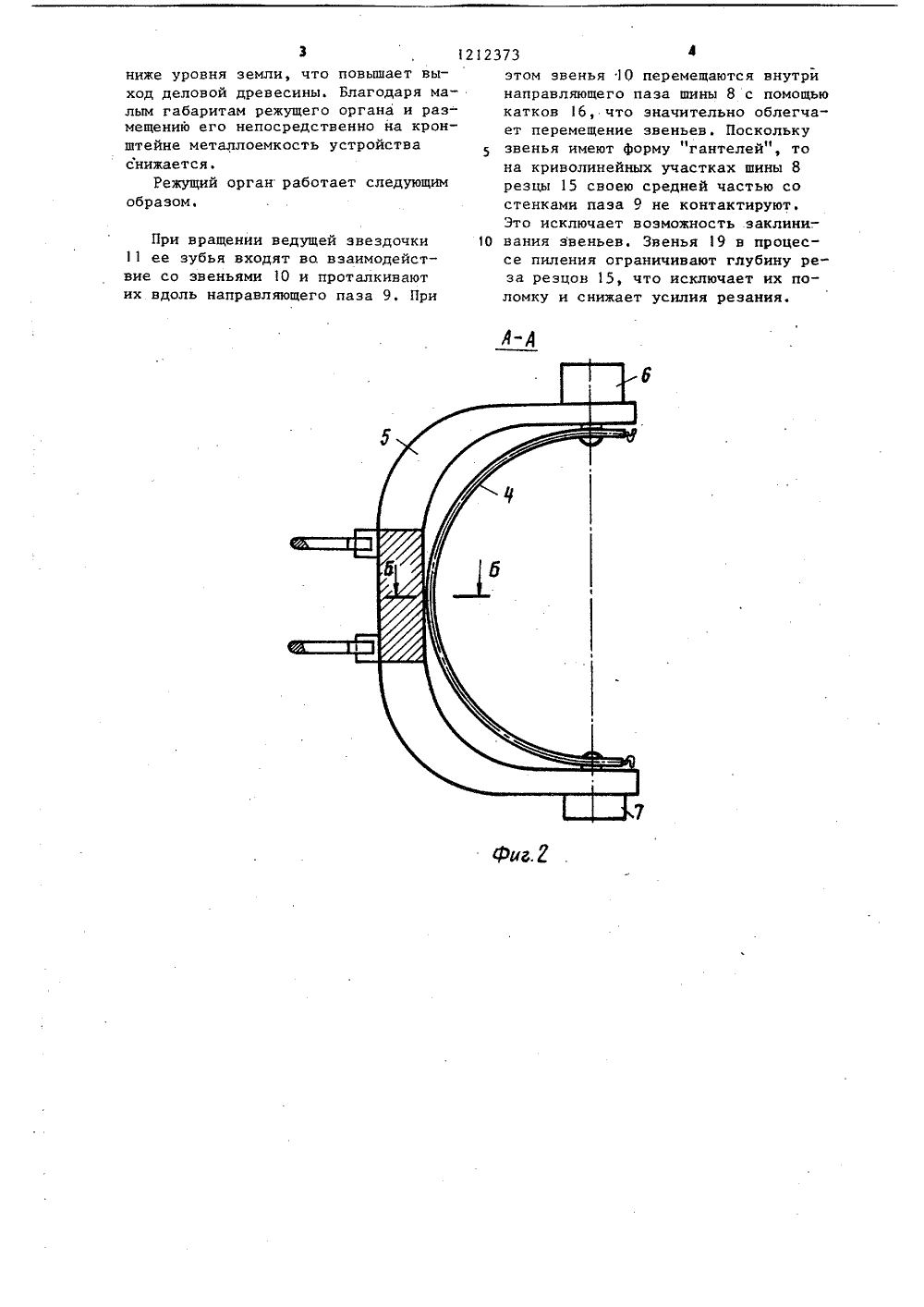

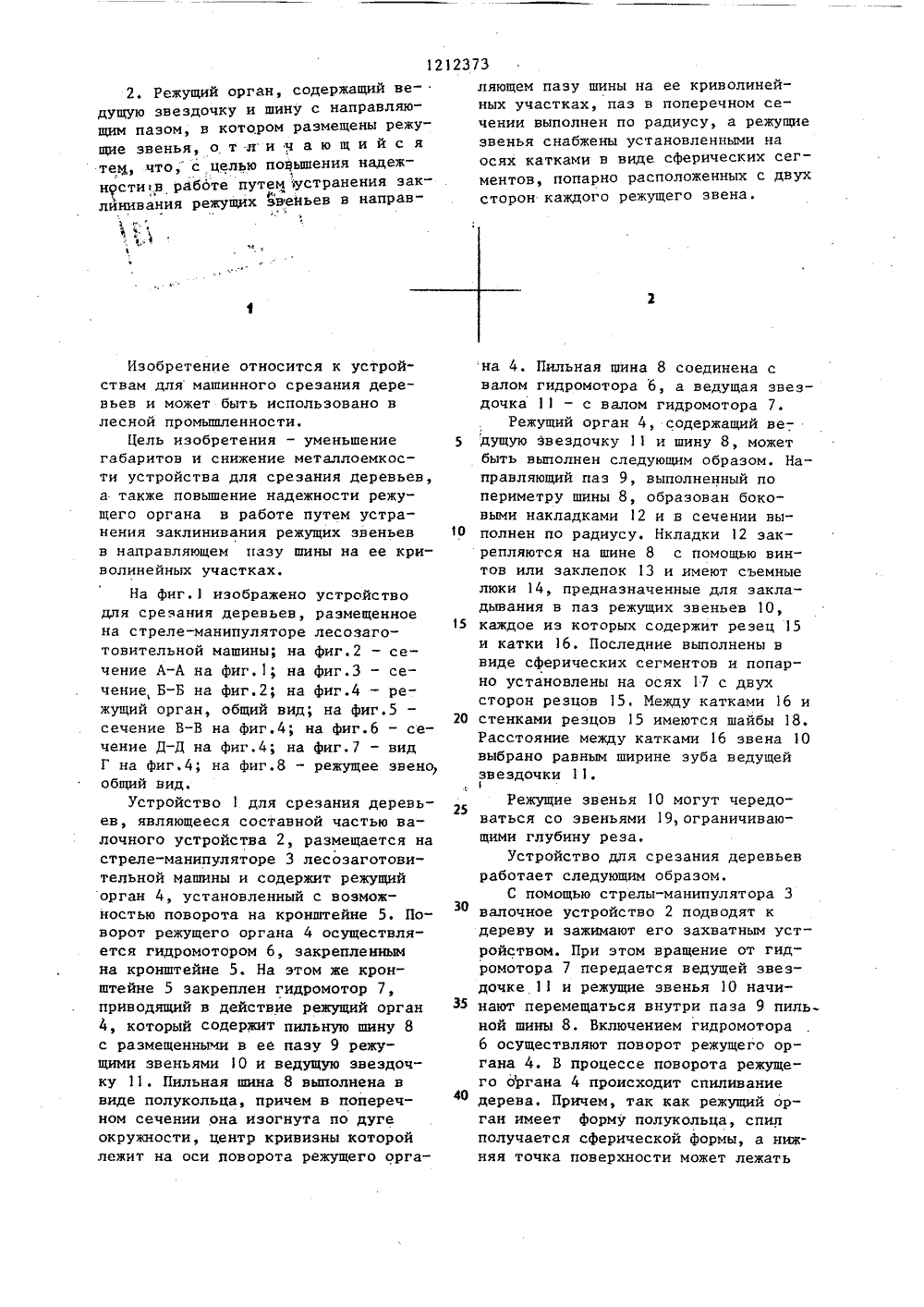

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЕТ 11 7на Ленолюции а и ордеракторныйисследои науч ут лес промыши И.К,Лысков 93024(088.8) идетельство СССР 01 С 23/08, 1981 етельство СССР 27 В 33/14, 1981 ДЛЯ СРЕЗАНИЯ ДЕЖУЩИЙ ОРГАН. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗО ВТОРСНОМУ СВИДЕТЕЛЬСТВ(71) Онежский ордна Октябрьской Резавод и Карельскивательский инститленности(57) 1,Устройство для срезания деревьев, содержащее опорную раму сприводными захватами, на которой свозможностью поворота вокруг горизонтальных осей установлена пильная шина, выполненная с направляющим пазом, в котором размещены режущие органы, и поивод их перемещения, о т л и ч а ю щ е е с я тем,что, с целью уменьшения габаритови снижения металлоемкости, пильнаяшина выполнена в виде полукольцаи изогнута в поперечном сечении подуге окружности, центр кривизны которой лежит на оси поворота лилькойшины,2. Режущий орган, содержащий ведущую звездочку и шину с направляющим пазом, в котором размещены режущие звенья, о т л и ч а ю щ и й с я тем, что, с целью повьппения надежностив работе путем устранения заклйнивания режущих звеньев в направ- Аг 212373ляющем пазу шины на ее криволинейных участках, паз в поперечном сечении выполнен по радиусу, а режущие звенья снабжены установленными на осях катками в виде сферических сегментов, попарно расположенных с двух сторон каждого режущего звена.Изобретение относится к устройствам для машинного срезания деревьев и может быть использовано в лесной промьппленности.Цель изобретения - уменьшение габаритов и снижение металлоемкости устройства для срезания деревьев, а также повышение надежности режущего органа в работе путем устранения заклинивания режущих звеньев в направляющем пазу шины на ее криволинейных участках.На фиг.1 изображено устройство для срезания деревьев, размещенное на стреле-манипуляторе лесозаготовительной машины; на фиг.2 - сечение А-А на фиг.1; на фиг.З - сечение, Б-Б на фиг,2; на фиг.4 - режущий орган, общий вид; на фиг.5 сечение В-В на фиг.4; на фиг.б - сечение Д-Д на фиг.4; на фиг.7 - вид Г на фиг.4; на фиг.8 - режущее звено общий вид.Устройство 1 для срезания деревьев, являющееся составной частью валочного устройства 2, размещается на стреле-манипуляторе 3 лесозаготовительной машины и содержит режущий орган 4, установленный с возможностью поворота на кронштейне 5. Поворот режущего органа 4 осуществляется гидромотором 6, эакрепленньм на кронштейне 5. На этом же кронштейне 5 закреплен гидромотор 7, приводящий в действие режущий орган 4, который содержит пильную шину 8 с размещенными в ее пазу 9 режущими звеньями 10 и ведущую звездочку 11. Пильная шина 8 выполнена в виде полукольца, причем в поперечном сечении она изогнута по дуге окружности, центр кривизны которой лежит на оси поворота режущего органа 4. Пильная шина 8 соединена свалом гидромотора 6, а ведущая звездочка 11 - с валом гидромотора 7.Режущий орган 4, содержащий ве 5 дущую звездочку 11 и шину 8, можетбыть выполнен следующим образом. Направляющий паз 9, выполненный попериметру шины 8, образован боковыми накладками 12 и в сечении выполнен по радиусу. Нкладки 12 закрепляются на шине 8 с помощью винтов или заклепок 13 и имеют съемныелюки 14, предназначенные для закладывания в паз режущих звеньев 10,5 каждое из которых содержит резец 15и катки 1 б, Последние выполнены ввиде сферических сегментов и попарно установлены на осях 17 с двухсторон резцов 15. Между катками 16 и20 стенками резцов 15 имеются шайбы 18.Расстояние между катками 16 звена 10выбрано равным ширине зуба ведущейзвездочки 11.1Режущие звенья 1 О могут чередо 25ваться со звеньями 19, ограничивающими глубину реза,Устройство для срезания деревьевработает следующим образом.С помощью стрелы-манипулятора 3З 0 валочиое устройство 2 подводят кдереву и зажимают его захватным устройством. При этом вращение от гидромотора 7 передается ведущей звездочке 11 и режущие звенья 10 начиЗ 5 кают перемещаться внутри паза 9 пильной шины 8. Включением гидромотора6 осуществляют поворот режущего органа 4. В процессе поворота режущего органа 4 происходит спиливание40 дерева. Причем, так как режущий орган имеет форму полукольца, спилполучается сферической формы, а нижняя точка поверхности может лежатьниже уровня земли, что повышает выход деловой древесины. Благодаря малым габаритам режущего органа и размещению его непосредственно на кронштейне металлоемкость устройства снижается.Режущий орган работает следующим образом. При вращении ведущей звездочки 11 ее зубья входят во. взаимодействие со звеньями 10 и проталкивают их вдоль направляющего паза 9. При 212373 4этом звенья 10 перемещаются внутрй направляющего паза шины 8 с помощью катков 16, что значительно облегчает перемещение звеньев, Поскольку звенья имеют форму гантелей , то на криволинейных участках шины 8 резцы 15 своею средней частью со стенками паза 9 не контактируют.Это исключает возможность заклини вания звеньев. Звенья 19 в процессе пиления ограничивают глубину реза резцов 15, что исключает их поломку и снижает усилия резания.
