Режущий аппарат, преимущественно для обрезки кроны деревьев и кустарников

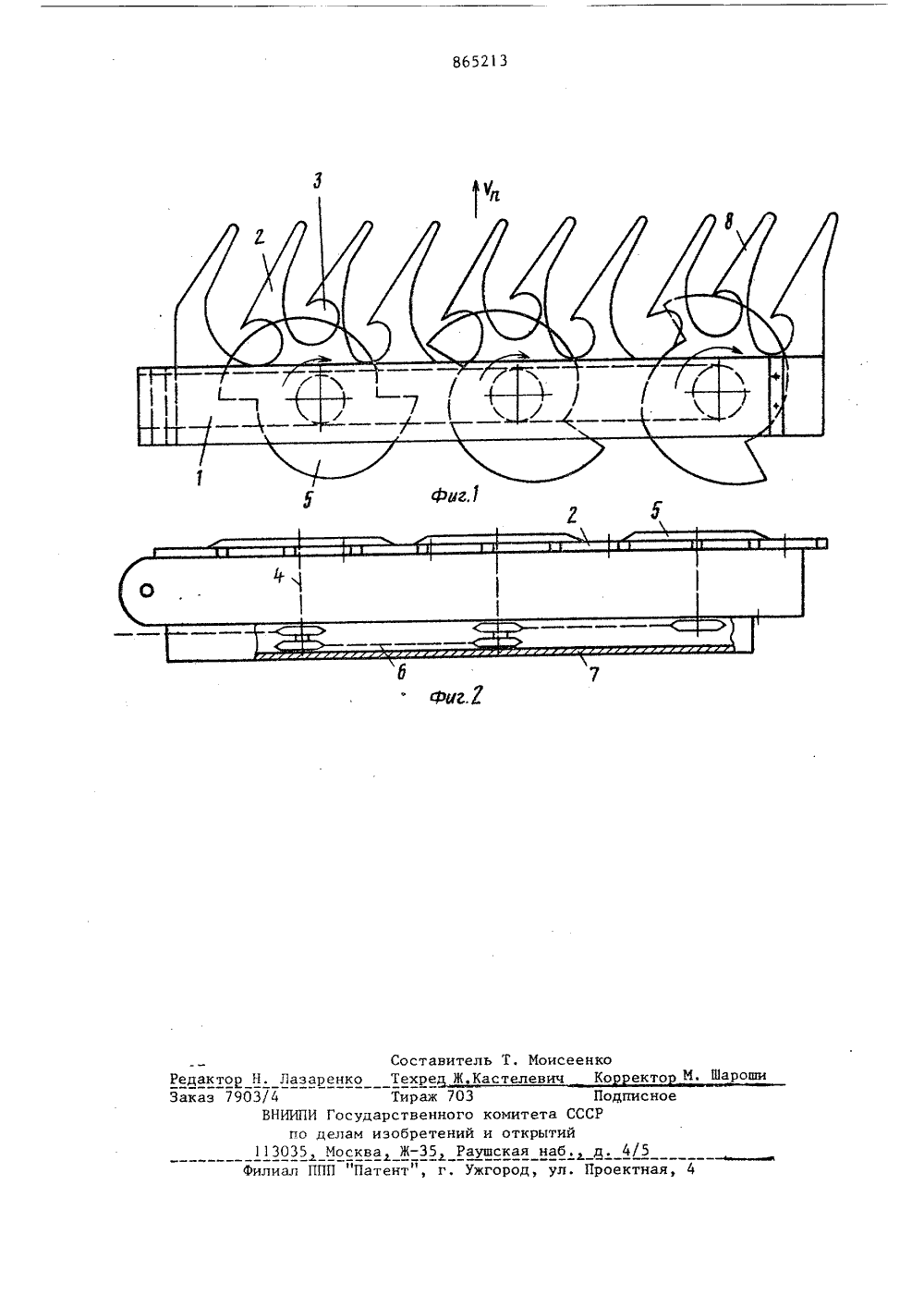

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯН АВТО РСНО МУ СВИДЕТЕЛЬСТВУ и 865213(23) Приоритет ао делам изобретений и открытий, 245 (088,8) И. С, Привалов, М. Е. Демидко, С, Г. Фрышев, В. Ф." ЯВечддко,В. А. Животенко и Ю. В. АстафьевУкраинский научно-исследовательский институ садоводства,.и Крымский проектно-конструкторский технологический институтГлавплодвинпрома Украинской ССР(54) РЕЖУЩИЙ АППАРАТ, ПРЕИМУЩЕСТВЕННО ДЛЯ ОБРЕЗКИ КРОНЫ ДЕРЕВЬЕВ И КУСТАРНИКОВ Изобретение относится к механизации сельского хозяйства, в частности механизации обрезки кроны деревьев и кустарниковых растений, например ягодников, виноградников и др.Известен режущий аппарат, содержа щий дисковые ножи переменного радиуса и установленные под углом к направлению движения аппарата пальцы с расположенными в их плоскости противорежущими ячейками 11,Недостаток известного аппарата заключается в том, что при поступательном перемещении режущего аппарата ветки, заполняя область между смежными пальцами, будут срезаны только1 тогда, когда они попадут в противо- режущую ячейку, Так как противорежущая ячейка является продолжением лобовой плоскости пальца и расположена от оси вращения режущего диска на рас20 стоянии, равном его минимальному радиусу, а передний конец пальца не перекрывает задний конец лобовой плоскости пальца, то все ветки, до попадания в противорежущую ячейку, встречаются с вращающимися режущими дисками,При неоднократном воздействии режущей кромки диска на ветку последняяотклоняется в направлении поступательного и вращательного движения диска и получает на несрезанной частинадрезы различной глубины,Цель изобретения - уменьшение повреждаемости веток.Эта цель достигается тем, что противорежущие ячейки выполнены подлобовой кромкой пальцев, а противоположные концы лобовых кромок соседнихпальцев расположены на одной прямой,совпадающей с направлением движенияаппарата.На фиг. 1 изображен режущий аппарат, вид в плане; на фиг. 2 - тоже, вид сбоку.Режущий аппарат включает опорныйбрус 1, к которому жестко крепитсяпластина с пальцами 2, направленныминод острым углом к направлению перемещения аппарата, Пальцы имеют у основания расположенные в их плоскости противорежущие ячейки 3. В плоскости, параллельной пластине с пальцами, на валах 4 установлены дисковые ножи 5, режущая кромка которых выполнена по кривой с переменным радиусом. Привод дисковых ножей может осуществляться от любого источника О энергии через цепную передачу б, которая закрыта защитным кожухом 7,Каждый из пальцев имеет лобовую кромку 8, предназначенную для формирования потока ветвей и направления их в противорежущую ячейку, а угол, под которым расположена лобовая кромка к направлению перемещения режущего аппарата, меньше или равен углу трения древесины по кромке. Противо 20 положные концы лобовых кромок 8 соседних пальцев 2 расположены на одной прямой, совпадающей с направлением движения аппарата.Описываемый режущий аппарат для об 25 ,резки кроны деревьев и кустарников работает следующим образом.При поступательном движении режущего аппарата ветви деревьев встречаются с лобовой кромкой 8 пальцев 2,ЭО установленных под углом к направлению поступательного движения, и перемещаются по ней к противорежущей ячейке 3. При перемещении ветвей по лобовой кромке 8 они отклоняются от первоначального положения, в результате 8 го возникает сила упругости ветви, которая прижимает ветвь к пальцу. При сходе с лобовой кромки пальца 2 ветвь,стремясь занять первоначальное положение, под действием упругой силы попадает в противорежущую ячейку 3, где происходит ее срез дисковым ножом 5.Наличие в предлагаемом режущем аппарате противорежущих ячеек и установка пальцев гребенки под углом к направлению поступательного движения аппарата позволяет Формировать поток поступающих ветвей, направлять их непосредственно в противорежущую ячейку, что обеспечивает срезание ветвей без повреждения за счет надежного защемления ветвей при их срезании.Формула изобретенияРежущий аппарат, преимущественно для обрезки кроны деревьев и кустарников, содержащий дисковые ножи переменного радиуса и установленные под углом к направлению движения апаратапальцы с расположенными в их плоскости противорежущими ячейками, о тл и ч а ю щ и й с я тем, что, с целью уменьшения повреждаемости веток, противорежущие ячейки выполнены под лобовой кромкой пальцев, а противоположные концы лобовых кромок соседних пальцев расположены на одной пр мой, совпадающей с направлением дви жения аппарата.ЪИсточники инФормации,принятые во внимание нри экспертизе1. Авторское свидетельство СССРФ 33754, кл. А 01 6 55/18, 1933.8 б 5213 Редакт 7903/4 Тираж 703 П ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва, ЖРаушская наб, дписн илиал ППП Патент , г. Ужгород,роектная Составитель Т. МоисеенкоЛазаренко Техре Ж.Кастелевич Ко екто М
