Устройство для передачи и приема дискретных сигналов

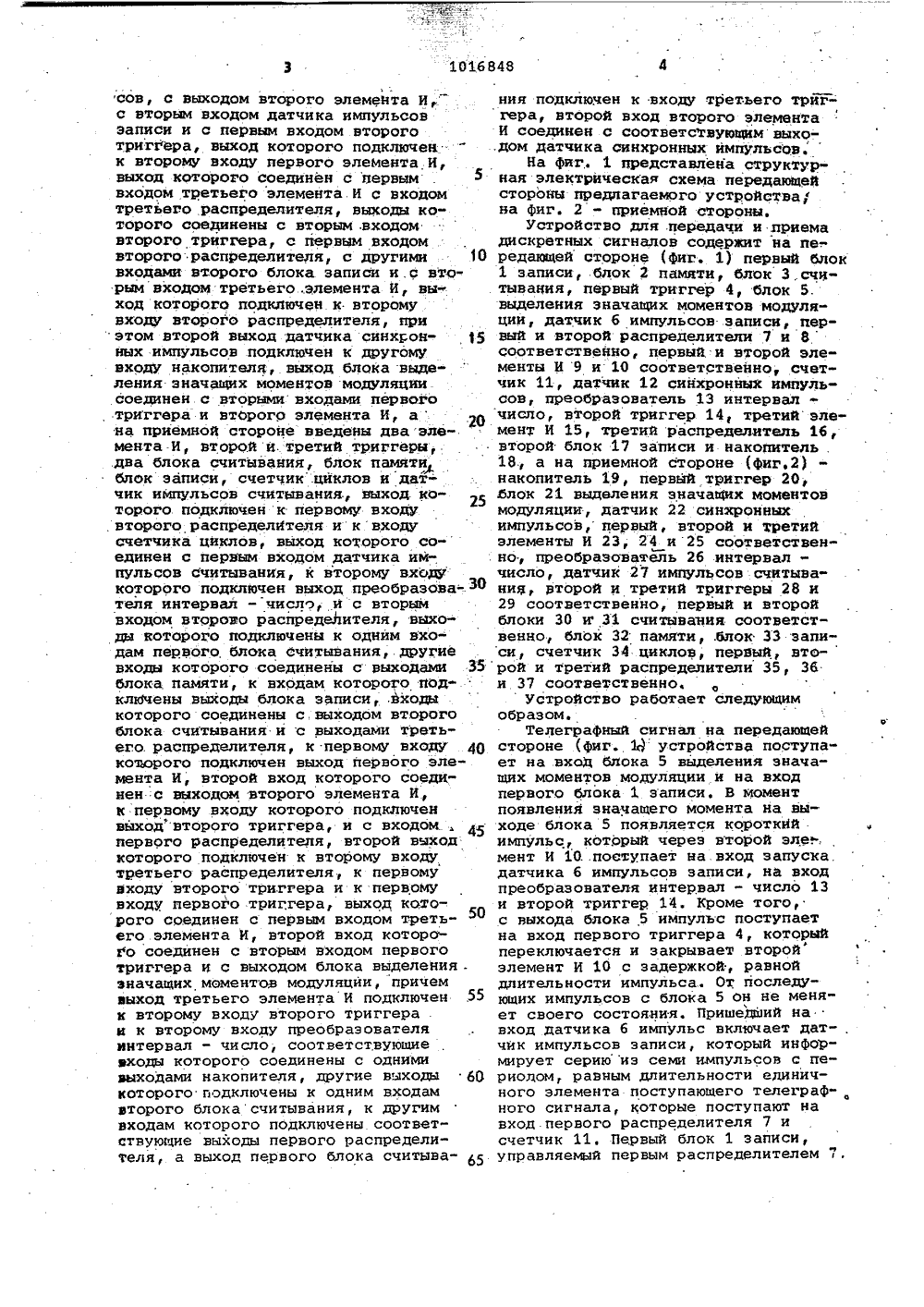

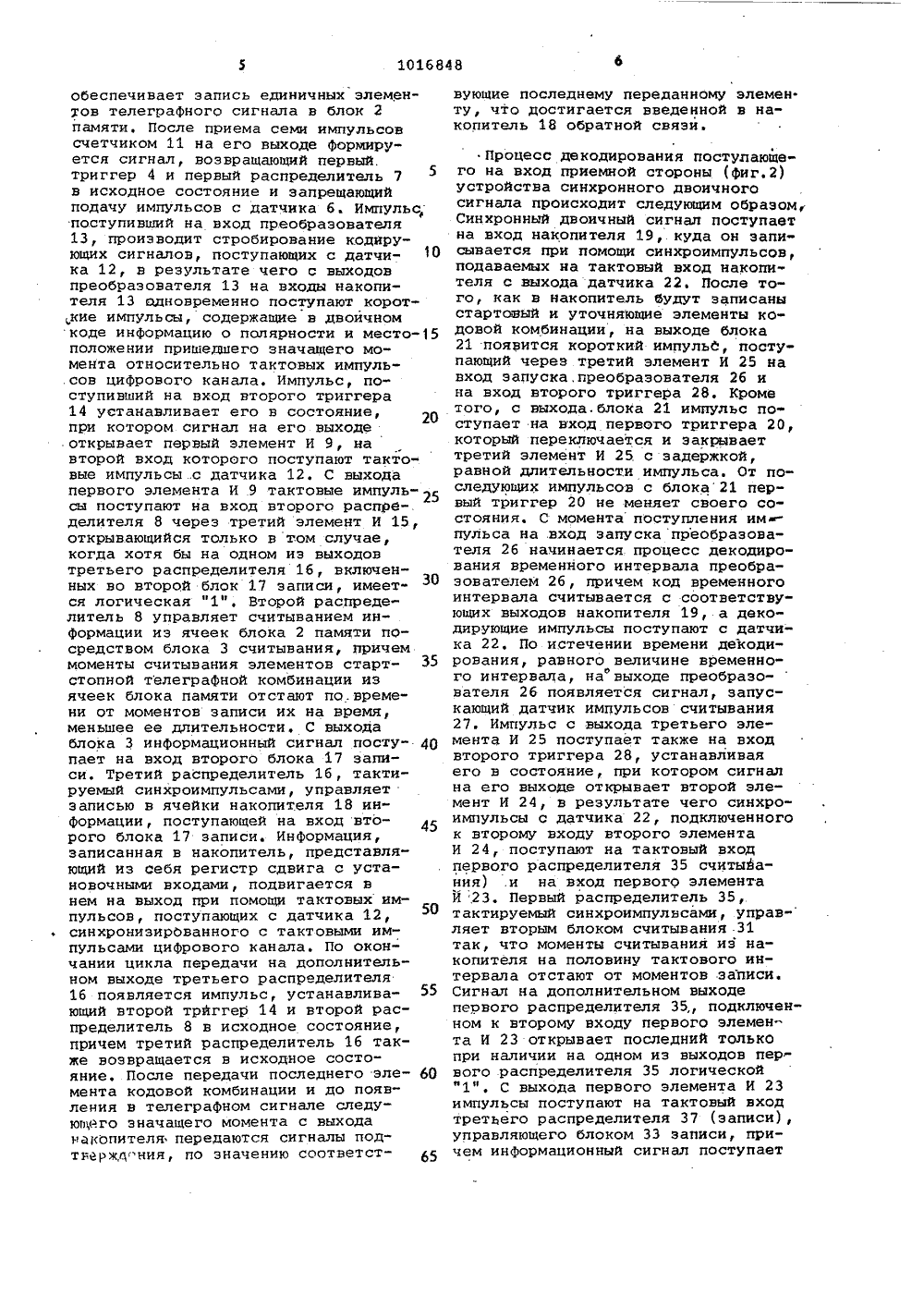

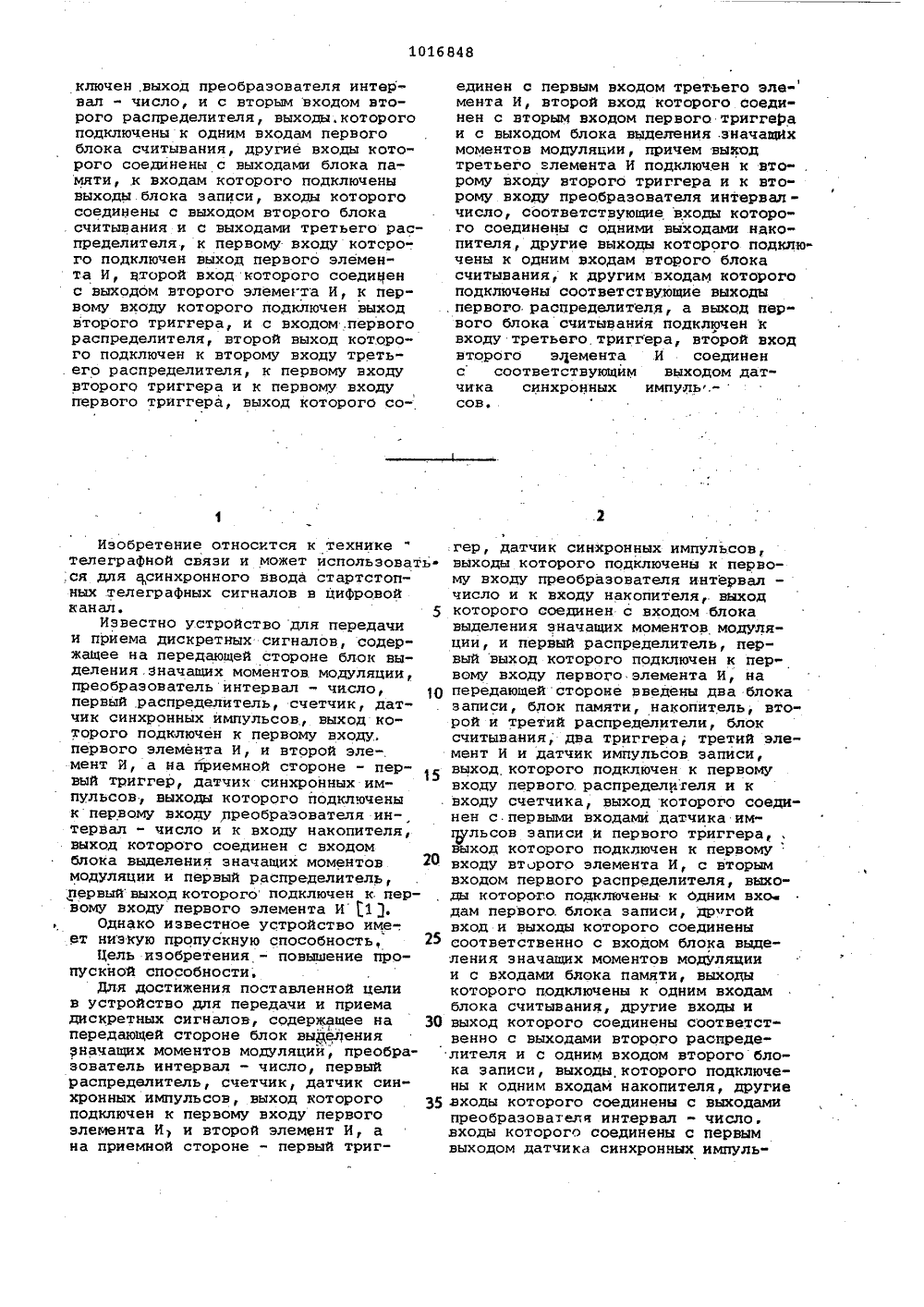

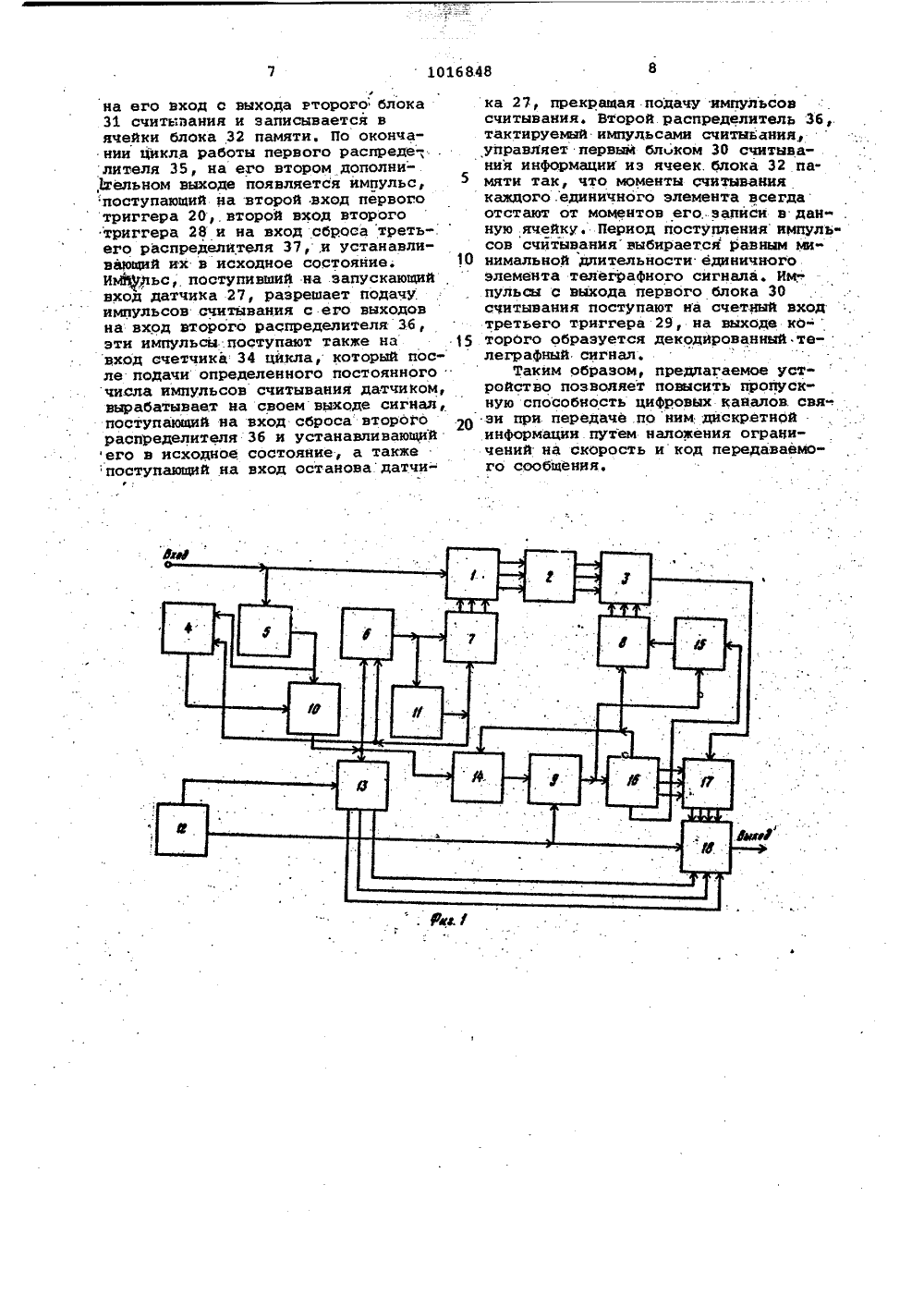

(191 (111 4 (. 25 40 НИЯ АВТОРС 7Ви к ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ НИЕ ИЭОБР ОМУ СВИДЕТЕЛЬСТВ(71) Московский ордена ТрудовогоКрасного Знамени электротехническийинститут связи(54)(57) УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ.ИПРИЕЙА ДИСКРЕТНЫХ СИГНАЛОВ, содержащее на передающей стороне блок выделения значащих моментов модуляции,преобразователь интвервал - число,первый распределитель, счетчик, датчик синхронных импульсов, выход которого подключен к первому входу первого элемента И, и второй элемент Иа на приемной стороне - первый триггер, датчик синхронных импульсов,выходы которого подключены к первомувходу преобразователя интервал - число и к входу накопителя, выход которого соединен с входом блока выделения значащих моментов модуляции, ипервый распределитель, первый выходкоторого подключен к первому входупервого элемента И, о т л и ч а.ю-щ е е с я тем, что, с целью повышения пропускной способности, на передающей стороне введены два блока записи, блок памяти, накопитель, второй и третий распределители, блоксчитывания, два триггера, третий элемент И и датчик импульсов записи,выход которого подключен к первомувходу первого распределителя и к входу счетчика, выход которого соединенс первыми входами датчика импульсовзаписи и первого триггера, выход которого подключен к первому входувторого элемента И; и с вторым вхо-,,дом первого распределителя, выходы которого подключены к одним входам первого блока записи, другой вход и.выходы которого соединены соответственно с входом блока выделения значащих.моментов модуляции и с входами блока памяти, выходы. которого подключены к одним входам блока считывания, другие входы и выход которого соединены соответственно с выходами второго распределителя и,с одним входом второго блока записи, выходы которого подключены к,одним входам накопителя, другие входы которого соединены с выходами преобразователя интервал - число, входы которого соединены с.первым выходом датчика синхронных импульсов, с выходом второго элемента И, с вторым входом датчика импульсов записи и с первым входом второго триггера, выход которого подключен к второму входу первого элемен- С та И, выход которого соединен с первым входом третьего элемента И и с входом третьего распределителя, выхОды которого соединены с вторым входом второго триггера, с первым СеР входом второго распределителя, с другими входами второго блока записи и с вторым входом третьего элемеи- Ф) та И, выход которого подключен к Сф второму входу второго. распределителя, э при этом второй выход датчика син- Ффф хронных импульсов подключен к другому входу накопителя, выход блока выделения значащих моментов модуляции соединен с вторыми входами первого триггера и" второго элемента И, а на приемной стороне введены два элемен- фф та И, второй и третий триггеры, два фф блока считывания, блок памяти, блок записи, счетчик циклов н датчик импульсов считывания, выход которого подключен к первому входу второго распределителя и к входу счетчика циклов, выход которого соединен с первым входом датчика импульсов считывания, к второму входу которого дод1016848 единен с первым входом третьего эле- мента И, второй вход которого соединен с вторым входом первого триггеРа и с выходом блока выделения значащих моментов модуляции, причем выход третьего элемента Й подключен к вто- . рому входу второго триггера и к второму входу преобразователя интервал- число, соответствующие входы которого соединены с одними выходами накопителя, другие выходы которого подключены к одним входам второго блока считывания, к другим входам которого подключены соответствующие выходы . первого распределителя, а ныход первого блока считывания подключен к входу третьего. триггера, второй вход нторого элемента И соединен с соответстнующим выходом датчика синхронных импуль.-сон,. Изобретение относится к технике телеграфной связи и может использовать,ся для асинхронного ввода стартстопных телеграфных сигналов в цифровой канал. 5Известно устройство для передачи и приема дискретных сигналов, содержащее на передающей стороне блок выделения значащих моментов модуляции, преобразователь интервал - число, 10 первый распределитель, счетчик, датчик синхронных импульсов, выход которого подключен к первому входу, первого элемента И, и второй элемент И, а на йриемной стороне - первый триггер, датчик синхронных им 15 пульсов, выходы которого подключены к первому входу преобразователя интервал - число и к входу накопителя, выход которого соединен с входом блока выделения значащих моментов 2 О модуляции и первый распределитель, первый выход которого подключен к. первому входу первого элемента И 1 .Однако известное устройство име-. ет низкую пропускную способность. 25Цель изобретения - повышение йропускной способности.Для достижения поставленной цели в устройство для передачи и приема дискретных сигналов, содерщащее на 30 передающей стороне блок выделения значащих моментов модуляции, преобразователь интервал - число, первый распределитель, счетчик, датчик синхРОнных импульсовр ВыхОд кОтОРОГО 35 подключен к первому входу первого элемента И и второй элемент И, а на приемной стороне - первый тригключен,выход преобразователя интер- вал - число, и с вторым входом второго распределителя, выходы. которого подключены к одним входам первого блока считывания, другие входы которого соединены с ныходами блока памяти, .к входам которого подключены выходы блока записи, входы которого соединены с выходом второго блока считывания и с выходами третьего распределителя, к первому входу которого подключен выход первого элемента И, второй вход которого соединен с выходом второго элемегта И, к первому входу которого подключен выход второго триггера, и с входом .первого распределителя, второй выход которого подключен к второму входу треть.его распределителя, к первому входу второго триггера и к первому входу первого триггера, ныход которого со.гер, датчик синхронных импульсов,выходы которого подключены к первому входу преобразователя интервал -число и к входу накопителя, выходкоторого соединен с входом блокавыделения значащих моментов модуляции, и первый распределитель, первый выход которого подключен к первому входу первого элемента И, напередающей стОроне введены два блоказаписи, блок памяти, накопитель, второй и третий распределители, блоксчитывания, два триггера, третий элемент И и датчик импульсов записи,выход которого подключен к первомувходу первого. Распределителя и квходу счетчика, выход которого соединен с первыми входами датчика имульсов записи и первого триггера,выход которого подключен к первомувходу второго элемента И, с вторымвходом первого распределителя, выходы которого подключены к Одним входам первого. блока записи, црчгойвход и выходы которого соединенысоответственно с входом блока выделения значащих моментов модуляциии с входами блока памяти, выходыкоторого подключены к одним входамблока считывания, другие входы ивыход которого соединены соответственно с выходами второго распределителя и с одним входом второго блока записи, выходы, которого подключены к одним входам накопителя, другиеаходы которого соединены с выходамипреобразователя интервал - число.входы которого соединены с первымвыходом датчика синхронных импульсов, с выходом второго элемента И,с вторым входом датчика импульсовзаписи и с первым входом второготриггера, выход которого подключен.к второму входу первого элемента И,выход которого соединен с первымвходом третьего элемента И с входомтретьего распределителя, выходы которого соединены с вторым .входомвторого триггера, с первым входомвторого распределителя, с другимн 10входами второго блока записи и .с вторым входом третьегоэлемента И, выход которого подключен к. второмувходу второго распределителя, приэтом второй выход датчика синхронных импульсов подключен к другомувходу накопителя, выход блока выделения значащих моментов модуляциисоединен с вторымивходами первоготриггераи второго элемента И, ана приемной стороне введены два элемента И, второй н. третий триггеры,..два блока считывания, блок памятиблок записи, счетчик.цйклов и датчик импульсов считывания, выход которого подключен к первому входувторого распределителя и квходусчетчика циклов, выход которого соединен с первым входом датчика импульсов считывания, к второму входукоторого подключен выход преобразова-.30теля интервал - числ, и с вторымвходом второво распределителя, выходы которого подключены к одним входам первого. блока Считывания,.другиевходы которого соединены с выходами 35блока памяти, к входам которого подключены выходы блока записи, .входыкоторого соединены с.выходом второгоблока считывания и с выходами третьего. распределителя, к первому входу 40которого подключен выход первого элемента И, второй вход которого соединен:с выходом второго элемента И,к первому входу которого подключенвыход второго триггера, и с входомпервого распределителя, второй выходкоторого подключен к второму входутретьего распределителя, к первомувходу второго триггера и к первомувходу первого триггера, выход которого соединен с первым входом третьего элемента И, второй вход которого соединен с вторым входом первоготриггера И с выходом блока выделения .значащих моментов модуляции, причемвыход третьего элемента И подключен 55к второму входу второго триггераи к второму входу преобразователяинтервал " число, соответствующиевходы которого соединены с однимивыходами накопителя, другие выходы бокоторого подключены к одним входамвторого блока считывания, к другимвходам которого подключены соответствующие выходы первого распределителя, а выход первого блока считыва ния подключен к входу третьего трйггера, второй вход второго элементаИ соединен с соответствующим выхо-.дом датчика синхронных импульсов.На фиг, 1 представлена структурная электрическая схема передающейстороны предлагаемого устройства,на Фиг. 2 - приемной стороны.Устройство для .передачи и приемадискретных сигналов содержит на пе-.редающей стороне (фиг 1) первый блок1 записи, блок 2 памяти, блок 3 .считывания, первый триггер 4, блок 5.выделения значащих моментов модуляции, датчик 6 импульсов записи, первый и второй распределители 7 й Всоответственно, первый и второй элементы И 9 и 10 соответственно, счетчик 11, датчик 12 сийхронных импульсов, преобразователь 13 интервалчисло, второй триггер 14, третий элемент Й 15, третий распределитель 16,второй блок 17 записи и накопитель .18., а на приемной стороне (фиг.2)накопитель 19, первый триггер 20,блок 21 выделения значащих моментовмодуляции, датчик 22 синхронныхимпульсов,первый, второй и третийэлементы Й 23, 24 и 25 соответственно, преобразователь 2 б интервалчисло, датчик 27 импульсов считывания, второй и третий триггеры 28 и29 соответственно, первый и второйблоки 30 и 31 считывания соответственно, блок 32 памяти, .блок 33 записи, счетчик 34 циклов, первый, вто-рой и третий распределители 35, 36и 37 соответственно,Устройство работает следующимобразом.Телеграфный сигнал на передающейстороне (Фиг. Я устройства поступает на вход блока 5 выделения значащих моментов модуляции и на входпервого блока 1 записи. В моментпоявления значащего момента на выходе блока 5 появляется короткийчимпульс, который через второй элемент И 10 поетупает на вход запуска.датчика б импульсов записи, на входпреобразователя интервал - число 13и второй триггер 14Кроме того,с выхода блока 5 импульс поступаетна вход первого триггера 4, которыйпереключается и закрывает второйэлемент И 10 с задержкой, равнойдлительности импульса. От последующих импульсов с блока 5 Он не меняет своего состояния. Пришедший навход датчика б импульс включает дат-,чик импульсов записи, который инфор"мирует серию из семи импульсов с периолом, равным длительности единичного элемента поступающего телеграф-,ного сигнала, которые поступают навход первого распределителя 7 исчетчик 11, Первый блок 1 записи,управляемый первым распределителем 7.обеспечивает запись единичных элеменуов телеграфного сигнала в блок 2памяти. После приема семи импульсовсчетчиком 11 на его выходе формируется сигнал, возвращающий первый.триггер 4 и первый распределитель 7в исходное состояние и запрещающийподачу импульсов с датчика 6. Импульс,поступивший на вход преобразователя13, производит стробирование кодирующих сигналов, поступающих с датчика 12, в результате чего с выходовпреобразователя 13 на входы накопителя 13 одновременно поступают короткие импульсы, содержащие в двоичномкоде информацию о полярности и место положении пришедшего значащего момента относительно тактовых импуль.сов цифрового канала. Импульс, поступивший на вход второго триггера14 устанавливает его в состояние,при котором сигнал на его выходеоткрывает первый элемент И 9, навторой вход которого поступают тактовые импульсы с датчика 12. С выходапервого элемента И 9 тактовые импульсы поступают на вход второго распрЕ-.делителя 8 через третий элемент И 15,открывающийся только в том случае,когда хотя бы на одном из выходовтретьего распределителя 16, включенных во второй блок 17 записи, имеется логическая "1". Второй распределитель 8 управляет считыванием информации из ячеек блока 2 памяти пОсредством блока 3 считывания, Причеммоменты считывания элементов старт- З 5стопной телеграфной комбинации изячеек блока памяти отстают па.времени от моментов записи их на время,меньшее ее длительности. С выходаблока 3 информационный сигнал посту Опает на вход второго блока 17 записи. Третий распределитель 16, тактируемый синхроимпульсами, управляетзаписью в ячейки накопителя 18 инФормации, поступающей на вход второго блока 17 записи. Информация,записанная в накопитель, представляющий из себя регистр сдвига с установочными входами, подвигается внем на выход при помощи тактовых импульсов, поступающих с датчика 12,синхронизированного с тактовыми импульсами циФрового канала. По окончании цикла передачи на дополнительном выходе третьего распределителя16 появляется импульс, устанавливающий второй трйггер 14 и второй распределитель 8 в исходное состояние,причем третий распределитель 16 также возвращается в исходное состояние, После передачи последнего элемента кодовой комбинации и до появления в телеграфном сигнале следующего значащего момента с выходанакопителя передаются сигналы подтмркд ния, по значению соответст вующие последнему переданному элементу, что достигается введенной в накопитель 18 обратной связиПроцесс декодирования поступающего на вход приемной стороны (фиг.2) устройства синхронного двоичного сигнала происходит следующим образом, Синхронный двоичный сигнал поступает на вход накопителя 19, куда он записывается при помощи синхроимпульсов, подаваемых на тактовый вход накопителя с выхода датчика 22. После того, как в накопитель будут записаны стартовый и уточняющие элементы кодовой комбинации, на выходе блока 21 появится короткий импульс, поступающий через третий элемент Й 25 на вход запуска. преобразователя 26 и на вход второго триггера 28, Кроме того, с выхода, блока 21 импульс поступает на вход первого триггера 20, который переключается и закрывает третий элемент И 25. с задержкой, равной длительности импульса. От последующих импульсов с блока 21 первый триггер 20 не меняет своего состояния. С момента поступления импульса на вход запуска преобразователя 26 начинается процесс декодирования временного интервала преобразователем 26, причем код временного интервала считывается с соответствующих выходов накопителя 19, а декодирующие импульсы поступают с датчика 22, По истечении времени декодирования, равного величине временного интервала, на выходе преобразователя 26 появляется сигнал, запускающий датчик импульсов считывания 27. Импульс с выхода третьего элемента И 25 поступает также на вход второго триггера 28, устанавливая его в состояние, при котором сигнал на его выходе открывает второй элемент И 24, в результате чего синхроимпульсы с датчика 22, подключенного к второму входу второго элемента И 24, поступают на тактовый вход первого распределителя 35 считывания) .и на вход первого элемента Й ,23. Первый распределитель 35, тактируемый синхроимпулвсами, управ- ляет вторым блоком считывания .31 так, что моменты считывания из накопителя на половину тактового интервала отстают от моментов записи. Сигнал на дополнительном выходе первого распределителя 35 подключенном к второму входу первого элемента И 23 открывает последний только при наличии на одном из выходов пер вого распределителя 35 логической "1". С выхода первого элемента И 23 импульсы поступают на тактовый вход третьего распределителя 37 (записи), управляющего блоком 33 записи, причем информационный сигнал поступаетю на его вход с выхода Рторого блока 31 счить вания и записывается в ячейки блока 32 памяти. По окончании цикла работы первого распреде-,; . лителя 35, на его втором дополни,тельном выходе появляется импульс, поступающий на второй вход первого триггера 20,.второй вход второго триггера 28 и на вход сброса третьего распределителя 37 н устанавливающий их в исходное состояние.Иьйфмьс, поступивший на запускающий вход датчика 27, разрешает подачу импульсов считывания с его выходов на вход второго распределителя 36, эти импульсы;поступают также на вход счетчика: 34 цикла, который после подачиопределенного постоянного чи ала импульсов считывания датчиком, вырабатывает иа своем выходе сиг . п оступающий на вход сброса второго распределителя 36 и устанавливающийв исходное состояние, а также поступающий на вход остановада ка 27, прекращая подачу импульсовсчитывания. Второй распределитель 36,.тактнруеьый импульсами считыьания,управляет первый блком 30 считывания информации из ячеек. блока 32 памяти так, что моменты считываниякаждого.единичного элемента всегдаотстают от моментов его записи в данную ячейку. Период поступления импульсов счйтываниявыбирается равным ми нимальной длительности единичногоэлемента телеграФного сигнала. Им;-.пульсы с выхода первого блока 30считывания поступают на счетный входтретьего триггера 29, на выходе ко торого образуется декоднрованный телеграфный сигнал.Таким образом, предлагаемое устройство позволяет повысить пропускную способность цифровых каналов. свя-.зи при передаче по ним дискретнойинформации путем наложения ограничений на скорость и код передаваемого сообщения.
