Устройство для валки деревьев

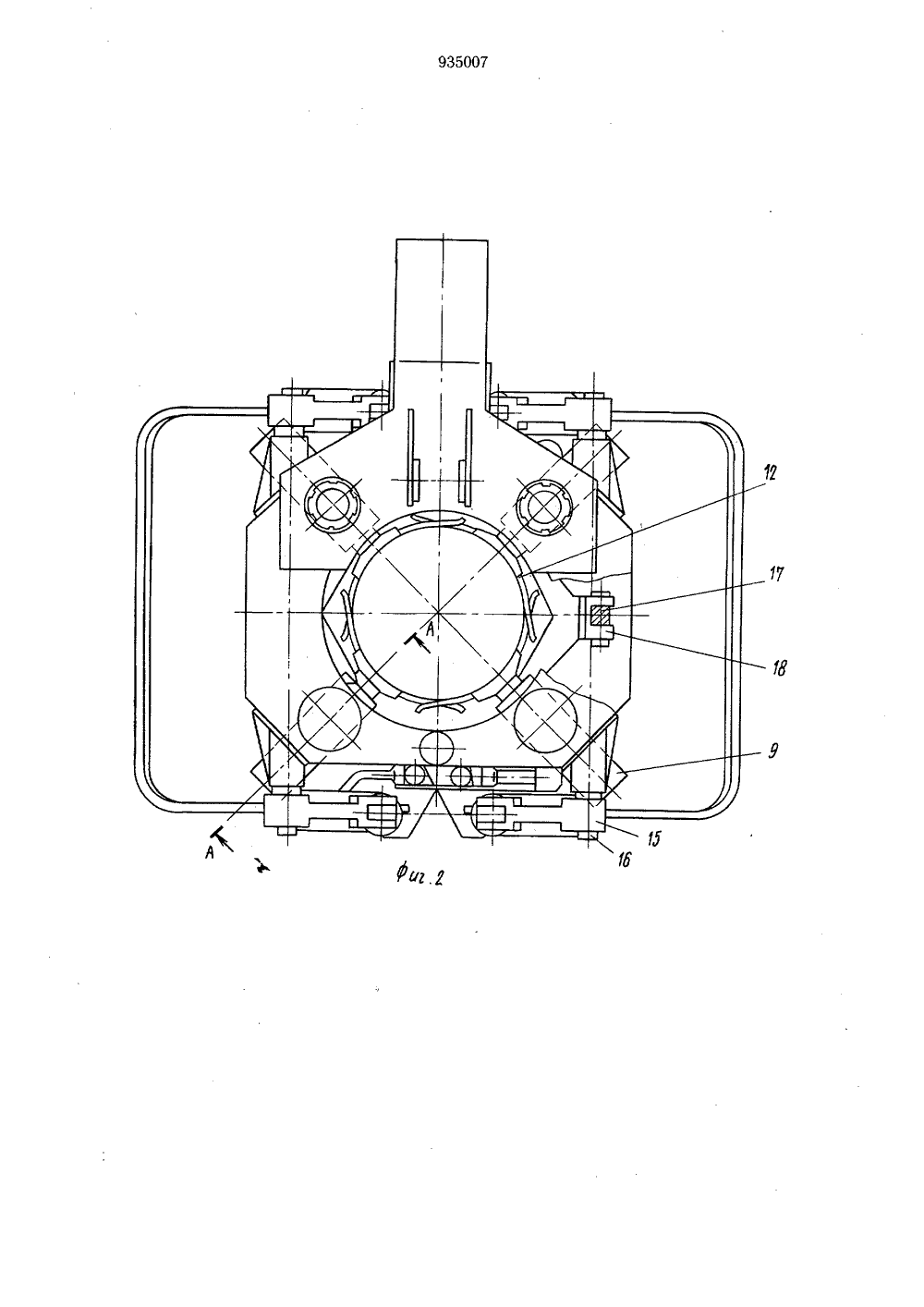

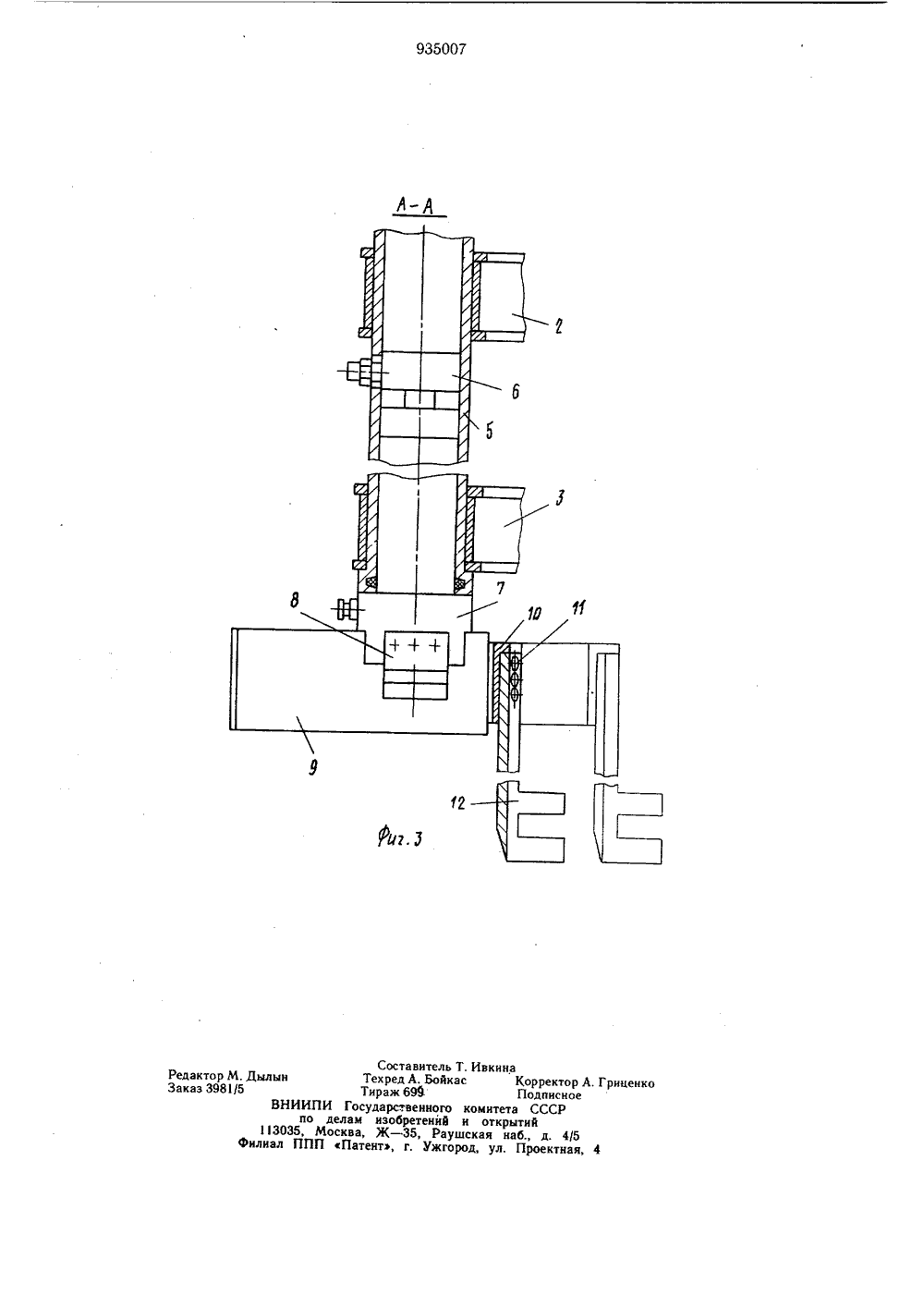

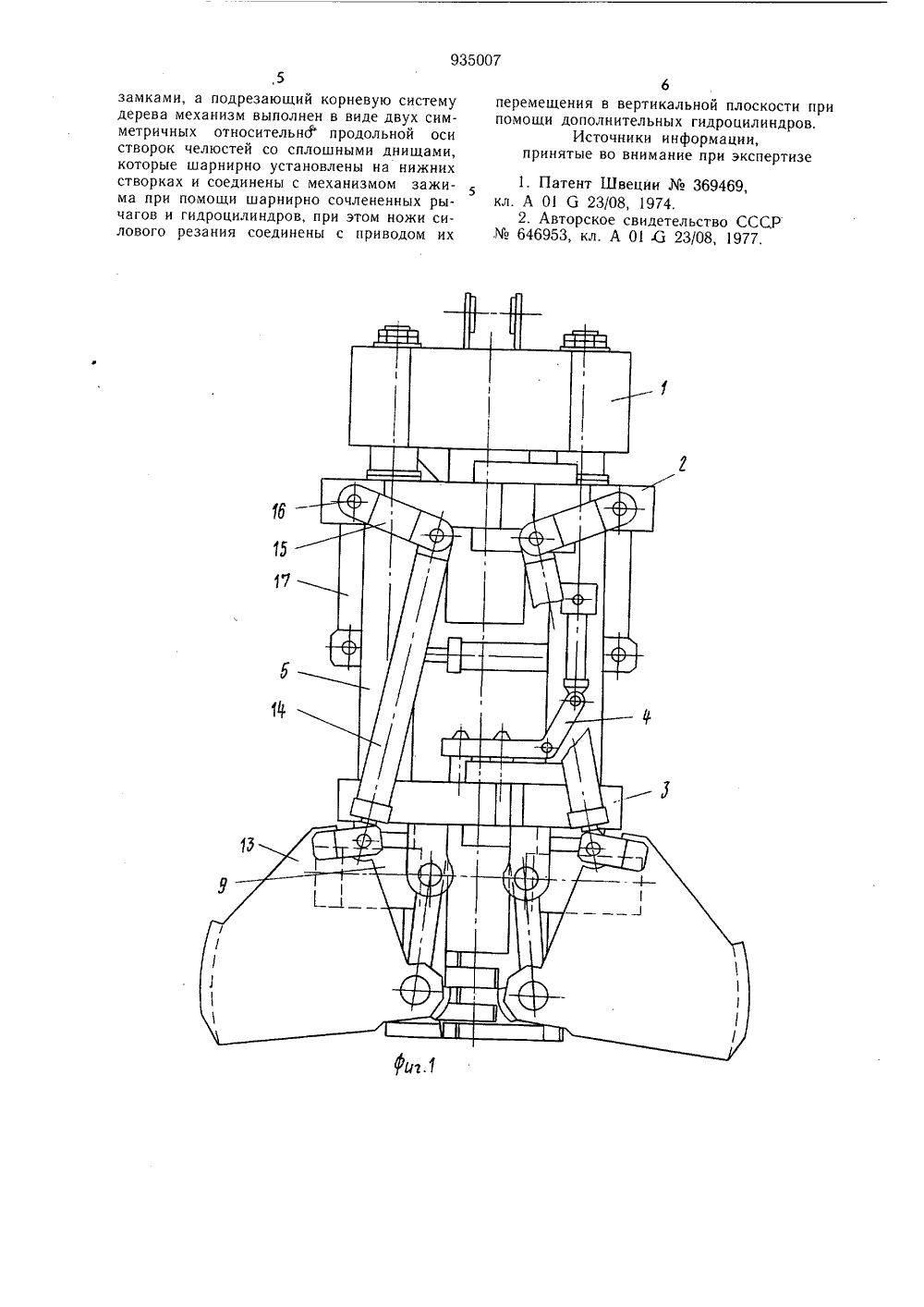

(53) УДК 634.0. .36 (088.8) Опубликовано 15,06.82. Бюллетень22Дата опубликования описания 25.06.82 по аелаи нзобретеккй и еткрмтий(72) Авторы изобретения Б. А. Таубер, А. Б. Сатаев и Р. П. Иванков Московский лесотехнический институт(54) УСТРОИСТВО ДЛЯ ВАЛКИ ДЕРЕВЬЕВ 1Изобретение относится к устройствам для валки деревьев и может быть использовано в составе технологического оборудования лесозаготовительных машин. Известно устройство для валки деревьев, включающее стойку, механизм зажима дерева, ножи силового резания, образующие между собой замкнутый контур и захватный орган в виде клыков 11. Недостатком известного устройства является то, что его конструкция не обеспечивает надежного восприятия вертикального перерезающего усилия при валке крупных деревьев и деревьев со слабой корневой системой. Максимально достигаемые усилия перерезания ограничиваются удерживающей способностью корней, за которые захватываются клыки захватывающего органа. При дальнейшем возрастании этих усилий происходит перелом и вырыв корней, а ножи силового резания перестают функционировать. Помимо этого, при валке деревьев этим устройством большая часть корневой системы остается в грунте и не может быть использована в качестве деловой древесины. 2Наиболее близким по технической сущности к изобретению является устройство для валки деревьев, включающее верхний и нижний силовые пояса, выполненные в виде поворотных в горизонтальной плоскости створок, на верхних из которых закреплен механизм зажима, а на нижних - подрезающий корневую систему дерева механизм и установленные с возможностью перемеще.ния в вертикальной и горизонтальной плоскостях с помощью соответствующих приводов ножи силового резания 21.Недостатком этого устройства является то, что диаметр его режущего контура всецело зависит от упругих свойств пружин, ввиду чего не обеспечивается идентичность действия всех ножей контура. Кроме того, использование известного устройства требует дополнительных усилий для выдергивания или отрывания центрального корня и других корней, не отрезанных режущими органами, Усилия эти могут быть значительными, особенно у крупных деревьев с сильной корневой системой, и извлечение дерева с центральным корнем может привести к нежелательным последствиям.Цель изобретения - повышение надежности и производительности устройства.Цель достигается тем, что створки снабжены гидрозамками, а подрезающий кОрневую систему механизм выполнен в виде двух симметричных относительно продольной оси створок челюстей со сплошными днищами, которые шарнирно установлены на нижних створках и соединены с механизмом зажима при помощи шарнирно сочлененных рычагов и гидроцилиндров, при этом ножи силового 51 О Устройство работает следующим образом.Посредством стрелы валочно-пакетируюшсй машины (например, ЛП - 19) устройство с открытыми створками подводится к дереву и располагается по его центру. Режущиекромки челюстей 13 ставятся на грунт, Ножи 12 силового резания устанавливаются в области корневой шейки ствола. С помощью соответствующих гидроцилиндров закрыва 50 55 резания соединены с приводом их перемещения в вертикальной плоскости при помогци дополнительных гидроцилиндров.На фиг. 1 изображено устройство для валки деревьев, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - сечение А - А на 15 фиг. 2.Устройство для валки деревьев включает стойку 1, монтируемую на стреле валочнопакетируюшей машины (не показана), подрсзающий корневую систему дерева меха-;0 низм, верхний 2 и нижний 3 силовые пояса, выполненные в виде поворотных в горизонтальной плоскости створок с гидрозамками 4, которые жестко соединены между собой корпусами гидроцилиндров 5. Внутри каждого из гидроцилиндров 5 расположен другой гидроцилиндр, корпус 6 которого служит штоком гидроцилиндра 5. Корпус гидроцилиндра 5 служит силовым соединительным звеном створок, одновременно являясь направляющей для движения корпуса 6 внутреннего гидроцилиндра. На каждом из корпусов 6 жестко укреплена насадка 7, в которой через кронштейн 8 устанавливается корпус гидроцилиндра 9. К штокам О гидроцилиндров 9 при помоши винтов 11 крепятся ножи 12 силового резания. Подрезающий з 5 корневую систему дерева механизм выполнен в виде двух симметричных относительно продольной оси створок челюстей 13 со сплошными днищами, которые шарнирно установлены на нижних створках. Кроме40 того, каждая из челюстей 3 шарнирно соединена с гидроцилиндрами 14, имеющими шарнирную связь с рычагами 15, жестко прикрепленными к концам оси 16. Оси 16 расположены в горизонтальных гнездах, выполненных в каждой из верхних створок 45 и подвижных относительно последних. К средним частям осей 16 жестко прикреплены рычаги7, шарнирно связанные с колодками 18 механизма зажима. ются створки и срабатывает гидрозамок 4. Далее выдвигаются штоки горизонтально расположенных гидроцилиндров 9 до упора ножей 12 силового резания в ствол. С помошью гидроцилиндров 14, рычагов 15, осей 16 и рычагов 17 колодки 18 обхватывают и зажимают ствол дерева, фиксируя его положение. Одновременно с этим те же гидроцилиндры4 сообщают движение челюстям 13, которые, внедряясь в грунт, подрезают корневую систему дерева. При этом днища челюстей 13 создают под стволом сплошную опору. Затем при помощи гидроцилиндров 5 ножи 12 силового резания перерезают толшу древесины от корневой шейки до соприкосновения с днищем челюстей 13, формируя из пневмокорневого массива дополнительную к стволу часть древесины цилиндрической формы. Далее дерево и вырезанную корневую систему извлекают из грунта и укладывают на землю.Предлагаемое устройство для валки деревьев обладает большей надежностью функционирования по сравнению с известными, так как практически исключаются случаи нарушения работы ножей силового резания. Это объясняется тем, что с помощью днигца челюстей создается надежная опора для уравновешивания реактивных сил при вертикальном перерезании древесины. Реактив. ные силы, возникающие на этой фазе валки, гасятся в замкнутом силовом контуре, образованном опорой и ножами силового резания. Кроме того, предлагаемая конструкция валочного устройства позволяет повысить производительность валочных работ за счет получения добавочного количества деловой древесины благодаря дополнительно вырезанной корневой части дерева. Помимо этого, предлагаемая конструкция в отличие от известных обеспечивает совместную одновременную работу механизма зажима ствола и органа, создающего под стволом опору. Это освобождает оператора от участия в проведении операции зажима ствола дерева и обеспечивает надежный зажим стволов при различных их диаметрах.Формула изобретенияУстройство для валки деревьев, включающее верхний и нижний силовые пояса, выполненные в виде поворотных в горизонтальной плоскости створок, на верхних из которых закреплен механизм зажима, а на нижних - подрезаюгций корневую систему дерева механизм и установленные с возможностью перемещения в вертикальной и горизонтальной плоскостях с помощью соответствуюших приводов ножи силового резания, отличающееся тем, что, с целью повышения надежности устройства в работе и его производительности, створки снабжены гидро,5замками, а подрезающий корневую систему дерева механизм выполнен в виде двух симметричных относительнд" продольной оси створок челюстей со сплошными днищами, которые шарнирно установлены на нижних створках и соединены с механизмом зажима при помощи шарнирно сочлененных рычагов и гидроцилиндров, при этом ножи силового резания соединены с приводом их 6перемещения в вертикальной плоскости припомощи дополнительных гидроцилиндров.Источники информации,принятые во внимание при экспертизе1. Патент Швеции369469,кл. А 01 б 23/08, 1974,2. Авторское свидетельство СССР646953, кл. А 01 б 23/08, 1977,935007 Я-Д Редактор М, ДылыиЗаказ 3981/5 Составитель Т. Ивкина Техред А. Бойкас Корректор А. Гриценко Тираж 699 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4
