Устройство для суперфиниширования дорожек качения колец подшипников

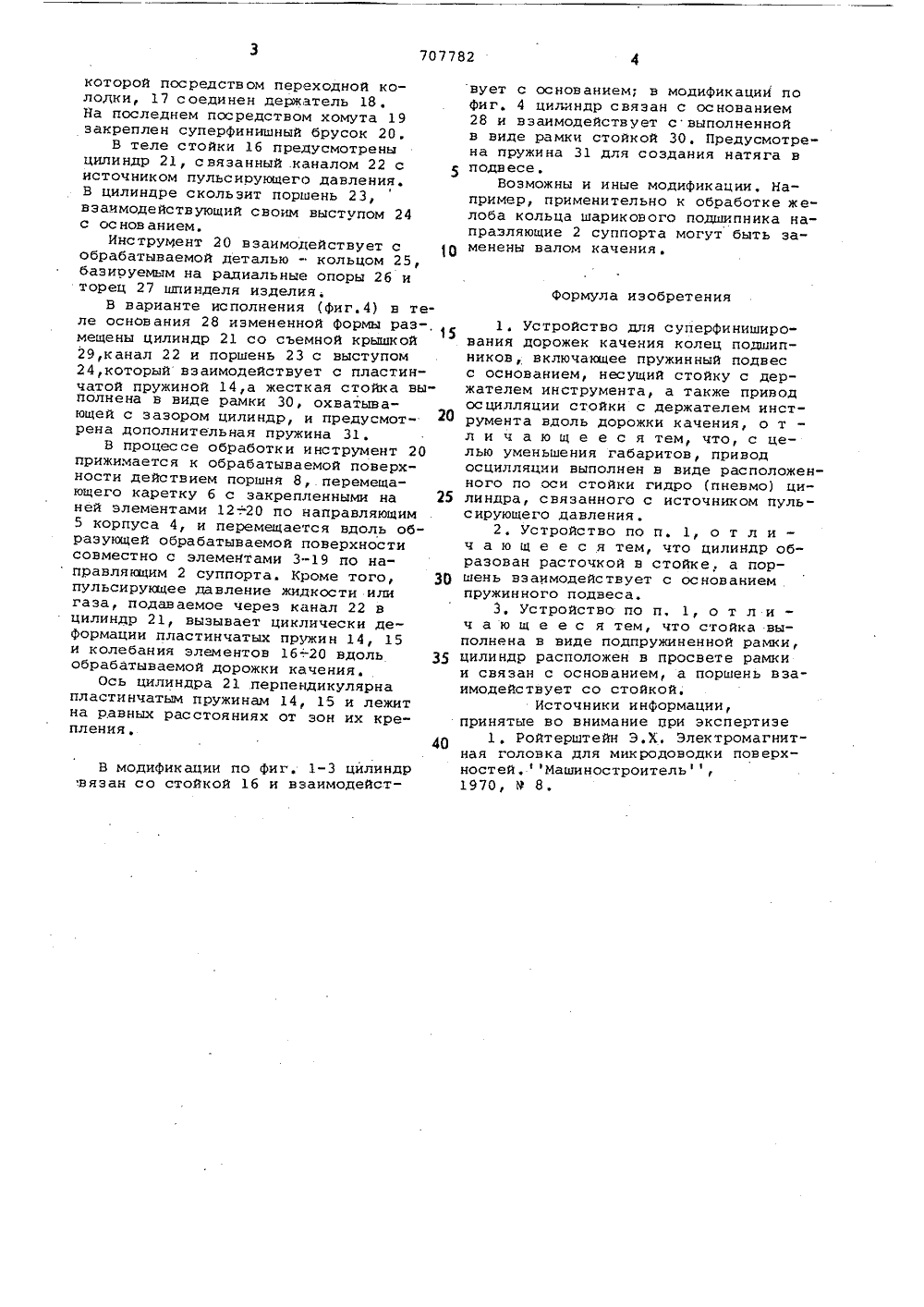

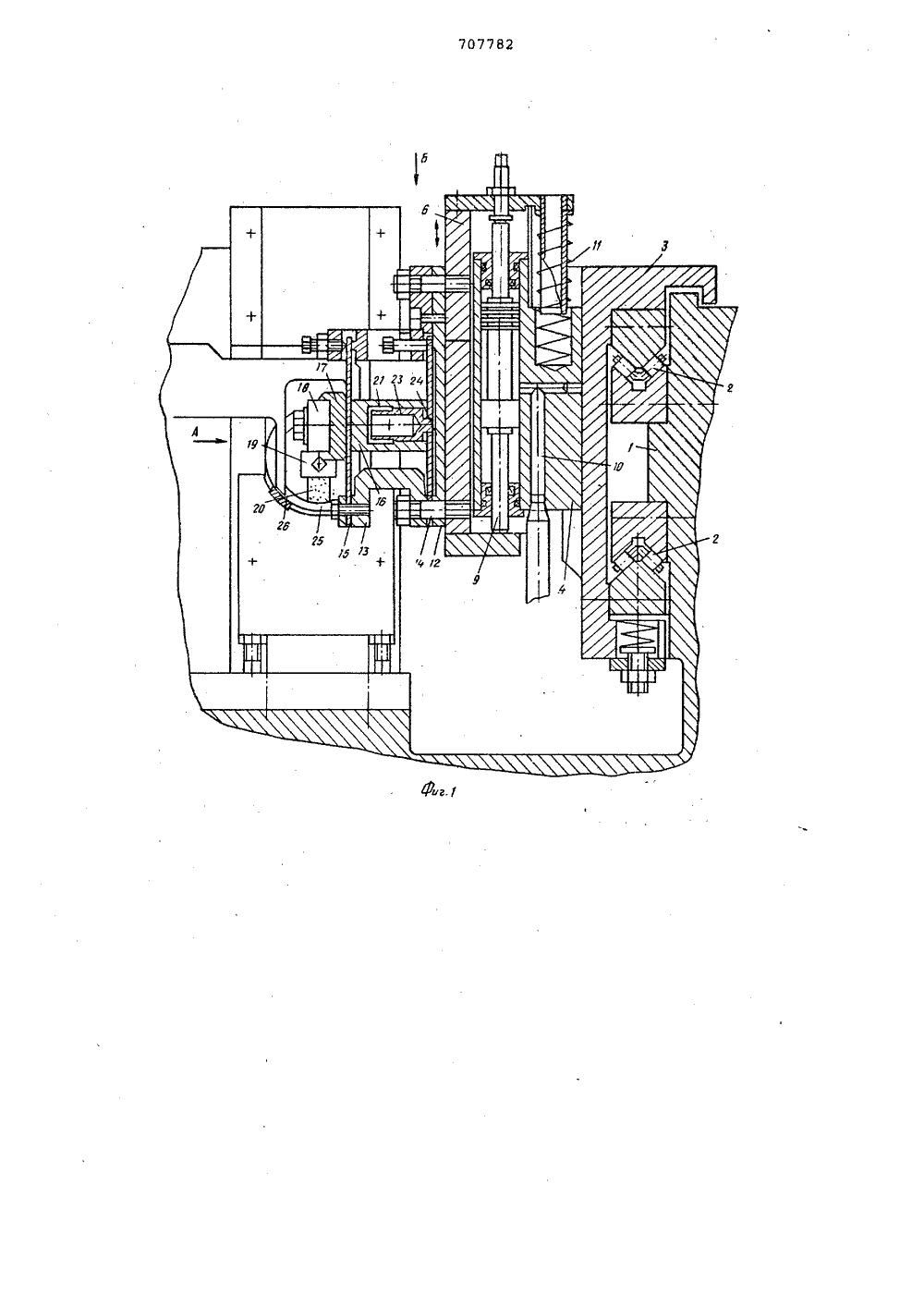

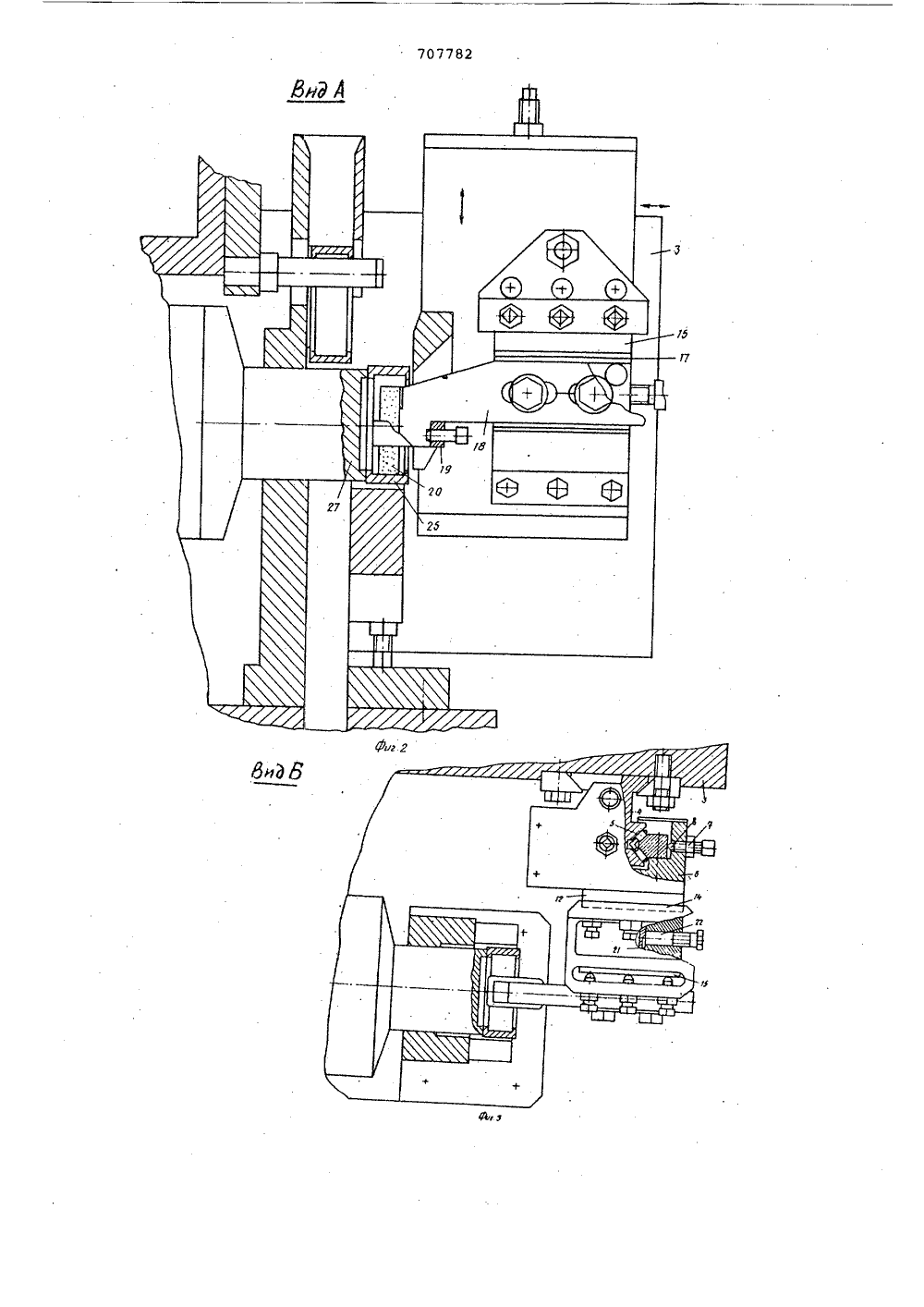

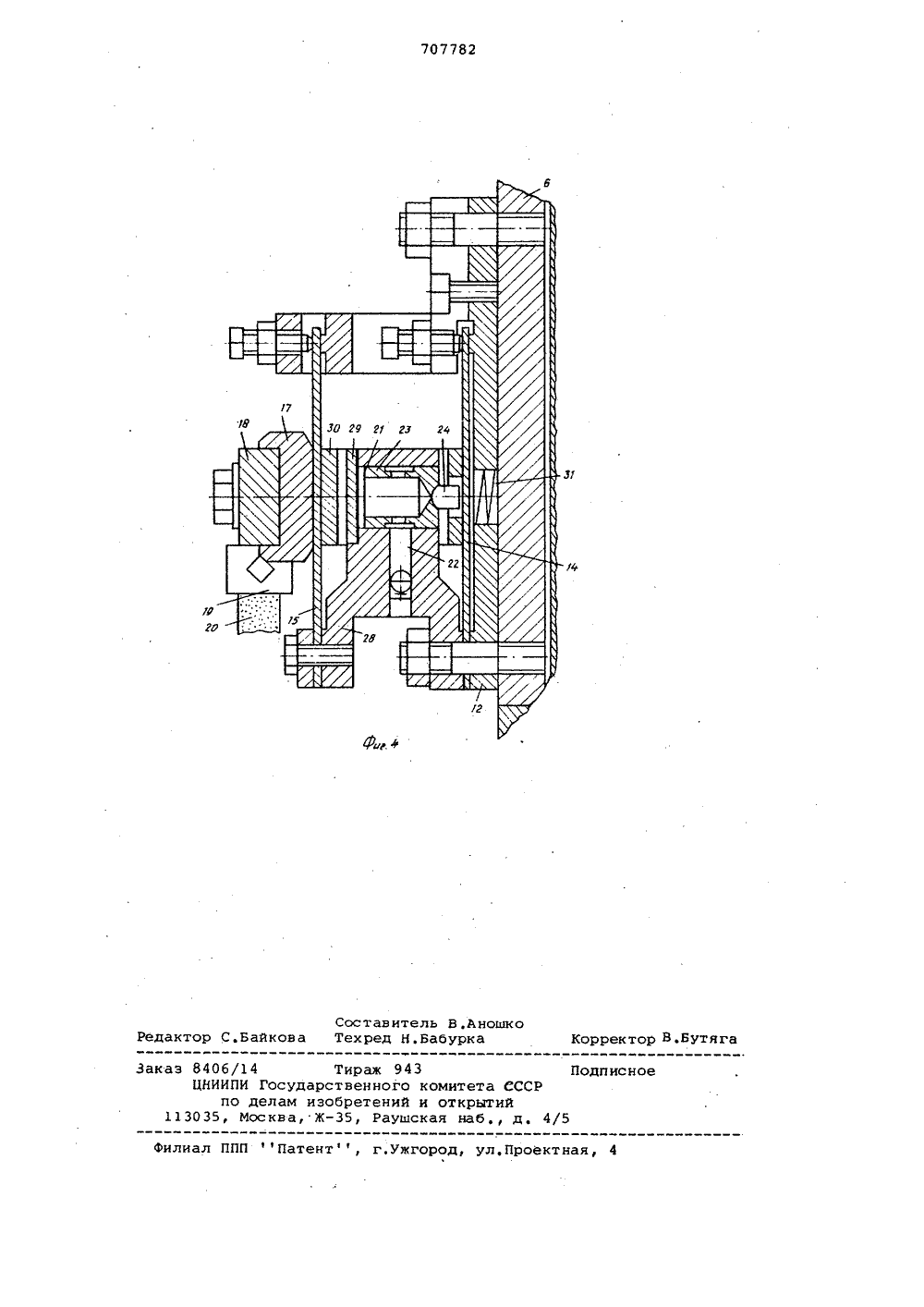

Союз Советских Социалистических Республик(51)М. Кл,2 В 24 В 35/00 Государственный комитет СССР по делам изобретений н открытийДата опубликования описания 08.0 80(72) Авторы изобретения В.Г.Самаринов и В,К,ПожераСпециальное конструкторское бюро по прщуирцваНИю, шлифовального оборудования(54) УСТРОЙСТВО ДЛЯ СУПЕРФИНИШИРОВАНИЯ ДОРОЖЕК КАЧЕНИЯ КОЛЕЦ ПОДШИПНИКОВ Изобретение относится к станко"строению и может быть использованодля суперфиниширования желобов колецподШипников,5Из вес тны уст ройс тв а для суперфиниширования желобов колец подшипников, содержащие подвес в виде парыпластинчатых пружин с закрепленнымина ссновании концами, несущих жесткую стойку с держателем инструмента,а также привод короткоходового осциллирования упомянутых элементов вдольдорожки качения 11),Недостатком этого устройства является громоздкость габаритов, обусловленная выполнением привода короткоходового осциллирования в видеэлектромагнитной системы.Цель изобретения - уменьшение габаритов устройства.Это достигается тем, что в предлагаемом устройстве привод осцилляции выполнен в виде расположенногопо оси стойки гидро- или пневмоци 25линдра, связанного с источником пульсирующего давления,Цилиндр может быть выполнен в виде расточки в стойке, а поршеньможет взаимодействовать с основанием,пружинного подвеса,Стойка может быть выполнена в ви"де подпружиненной относительно основания .рамки, а цилиндр может быть расрасположен в просвете рамки и взаимодействовать со стойкой.На фиг. 1 представлен общий видописываемого устройства; на фиг, 2вид по стрелке А фиг. 1; на фиг. 3вид по стрелке Б фиг, 1; на Фиг. 4модификация исполнения устройства,Суппорт 1 станка несет установленные на направляющих качения 2 салазки 3, связанные с приводом перемещения головки вдоль образующей дорожки каченияНа салазках 3 закреплен корпус 4,несущий установленную на направляющих качения 5 каретку б, В телекорпуса 4 предусмотрены цилиндр 7 споршнем 8, шток 9 которого взаимодействует с кареткой б, а также канал 10, соединяющий цилиндр 7 с распределителем гидросИстемы станка,Каретка б подпружинена относительнокорпуса 4 пружиной 11,На каретке б закреплены плита 12и основание 13, с которыми жесткосвязаны концы пластинчатых пружин14 и 15. В средней части эти пружины соединены жесткой стойкой 16 скоторой посредством переходной колодки, 17 соединен держатель 18.На последнем посредством хомута 19закреплен суперфинишный брусок 20В теле стойки 16 предусмотреныцилиндр 21, связанный каналом 22 систочником пульсирующего давления.В цилиндре скользит поршень 23,взаимодействующий своим выступом 24с основанием.Инструмент 20 взаимодействует с Ообрабатываемой деталью - кольцом 25,базируемым на радиальные опоры 26 иторец 27 шпинделя иэделия,В в арианте ис полнения ( фиг, 4) в т еле основания 28 измененной Формы раз-,мещены цилиндр 21 со съемной крышкой29,канал 22 и поршень 23 с выступом24,который взаимодействует с пластинчатой пружиной 14,а жесткая стойка выполнена в виде рамки 30, охватывающей с зазором цилиндр, и предусмотрена дополнительная пружина 31.В процессе обработки инструмент 20прижимается к обрабатываемой поверхности действием поршня 8, перемещающего каретку 6 с закрепленными на 25ней элементами 12-.20 по направляющим5 корпуса 4, и перемещается вдоль образующей обрабатываемой поверхностисовместно с элемеятами 3-19 по на"правляющим 2 суппорта. Кроме того, 30пульсирующее давление жидкости илигаза, подаваемое через канал 22 вцилиндр 21, вызывает циклически деформации пластинчатых пружин 14, 15и колебания элементов 16+20 вдоль 35обрабатываемой дорожки качения.Ось цилиндра 21 перпендикулярнапластинчатым пружинам 14, 15 и лежитна равных расстояниях от зон их кре"пления,40 Формула изобретения 1 Устройство для суперфиниширования дорожек качения колец подшипников, включающее пружинный подвесс основанием, несущий стойку с держателем инструмента, а также приводосцилляции стойки с держателем инструмента вдоль дорожки качения, о тл и ч а ю щ е е с я тем, что, с целью уменьшения габаритов, приводосцилляцчи выполнен в виде расположенного по оси стойки гидро (пневмо) цилиндра, связанного с источником пульсирующего давления,2. Устройство по п, 1, о т л ич а ю щ е е с я тем, что цилиндр образован расточкой в стойке а поршень взаимодействует с основаниемпружинного подвеса,3. Устройство по п, 1, о т л ич а ю щ е е с я тем, что стойка выполнена в виде подпружиненной рамки,цилиндр расположен в просвете рамкии связан с основанием, а поршень взаимодействует со стойкой.Источники информации,принятые во внимание при экспертизе1. Ройтерштейн Э.Х, Электромагнитная головка для микродоводки поверхностей,Машиностроитель,1970, Р 8,В модификации по фиг, 1-3 цилиндр.вязан со стойкой 16 и вэаимодействует с основанием; в модификации пофиг. 4 цилиндр связан с основанием28 и взаимодействует с выполненнойв виде рамки стойкой 30, Предусмотрена пружина 31 для создания натяга вподвесе,Возможны и иные модификации, Например, применительно к обработке желоба кольца шарикового подшипника направляющие 2 суппорта могут быть заменены валом качения, 707782707782 Составитель В.йношкБайкова Техред Н,Бабурка едактор рект Зака Т одпи лиал ППП Патент, г,Ужгород, Ул,Проектн 8406/14ЦНИИПИ Госпо дела035, Москв арственизобретЖ,943ого комитета СССРний и открытийаушская наб., д, 4/
