Устройство для измерения ударных импульсов с защитой от помех

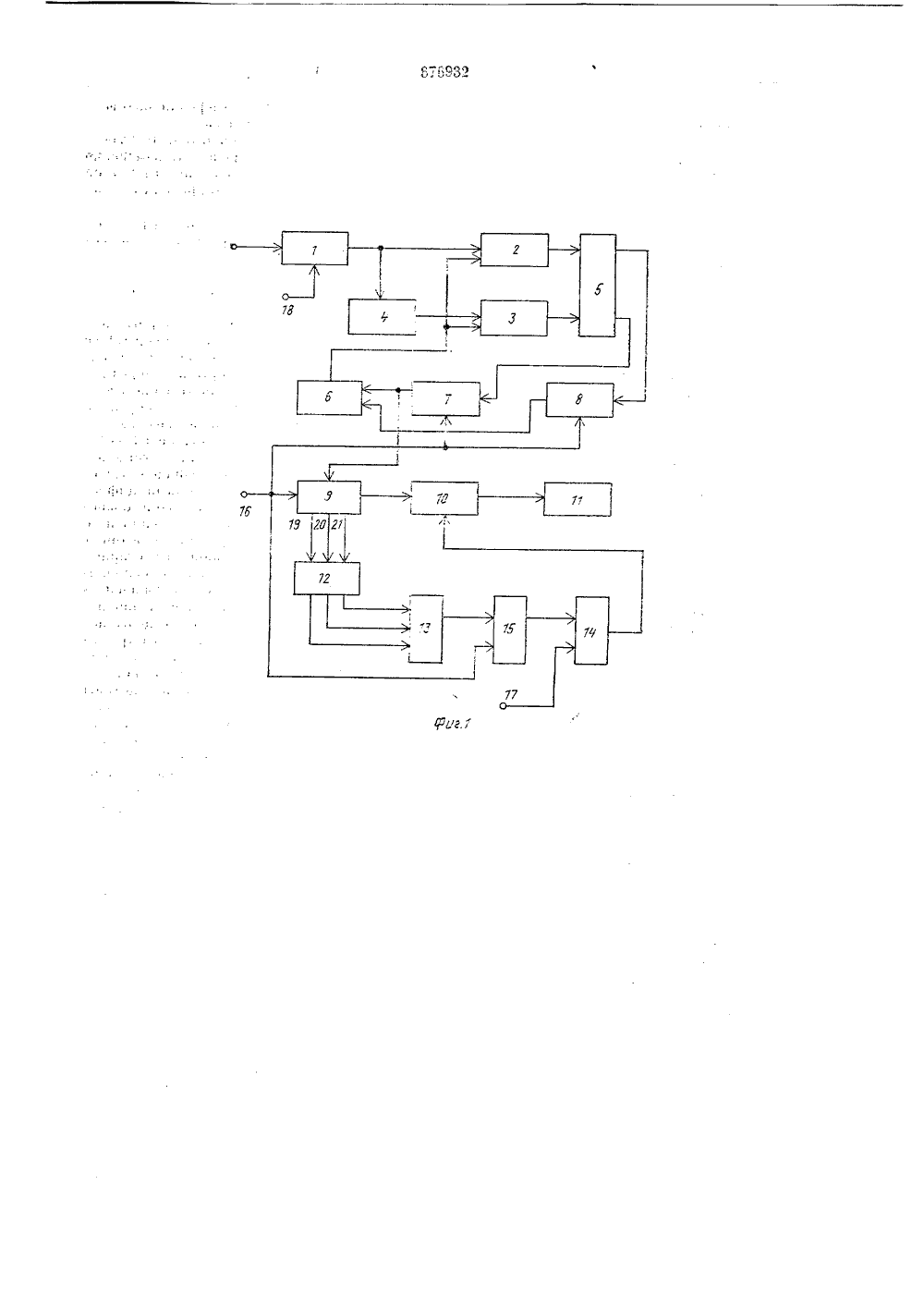

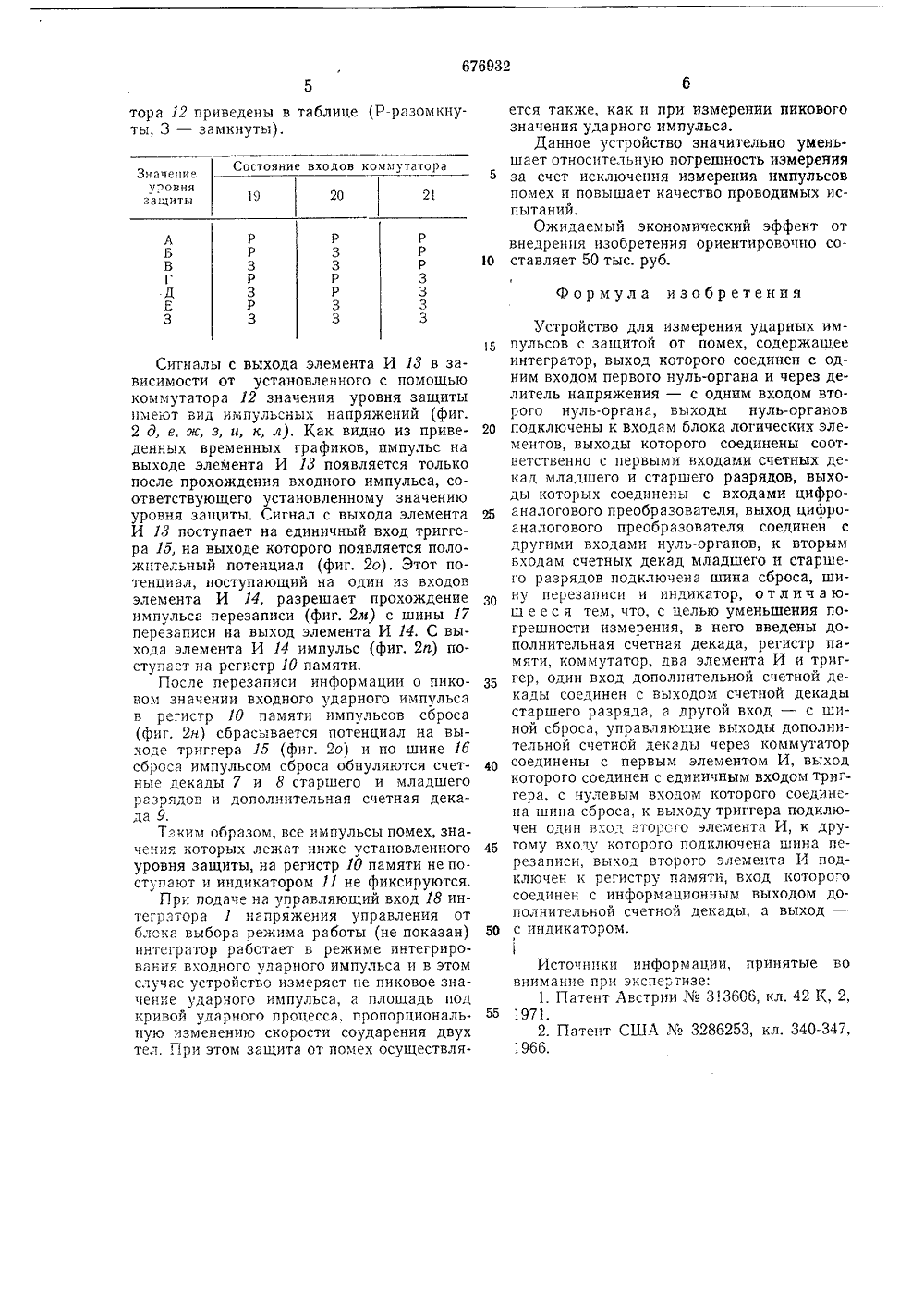

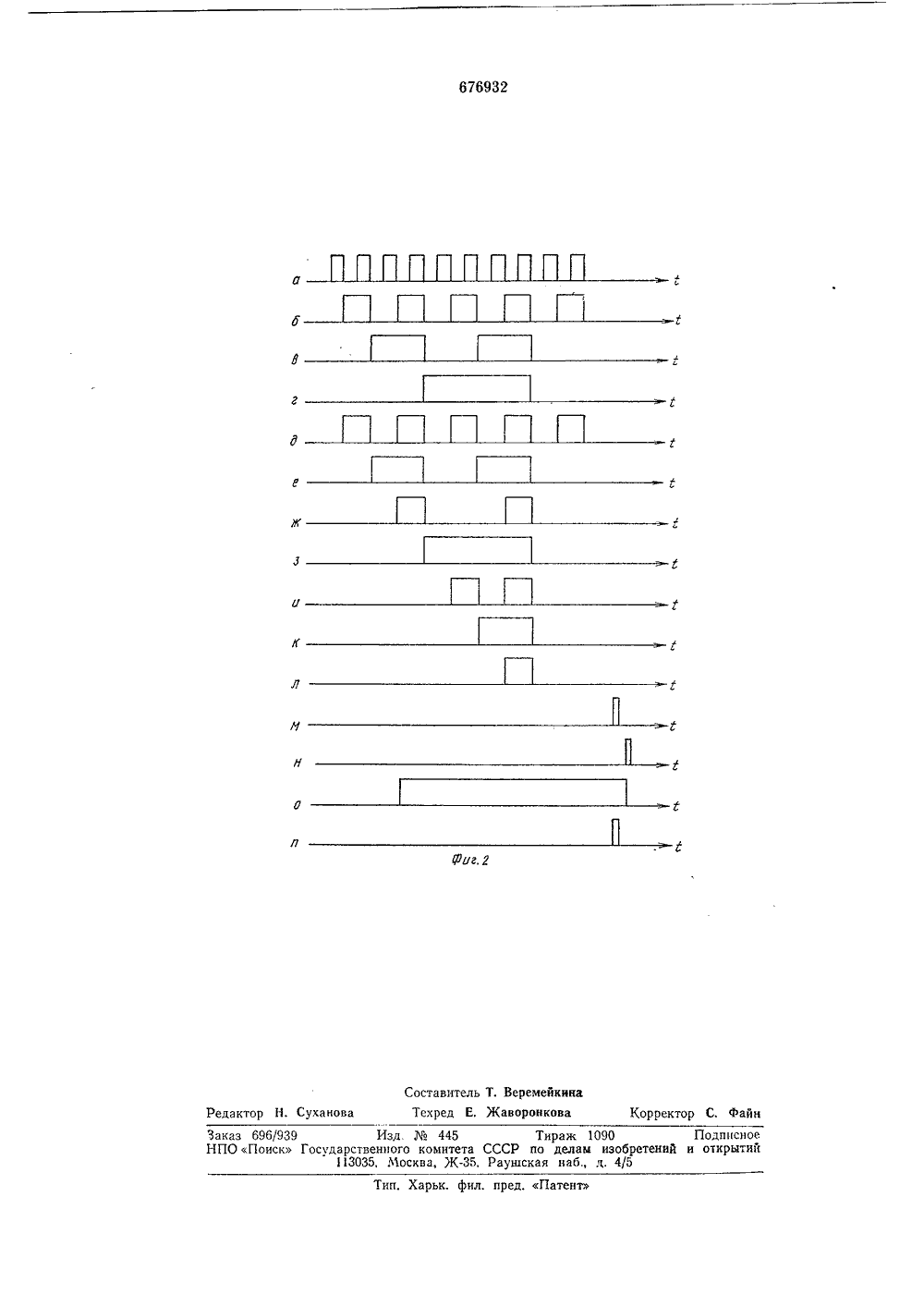

. и; , и,;,, ор ъ б:-. ьге. а М :;а., 676932 ОПИСАНИЕ ИЗОБР ЕТЕ Н И Я К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Республик(45) Дата опубликования описания 01,08.7 по делам изобретений и открытий(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УДАРНЫХ ИМПУЛЬСОВ С ЗАЩИТОЙ ОТ ПОМЕХ2 Изобретение относится к цифровым измерительным системам, а именно к устройствам для измерения параметров ударныхимпульсов с защитой от помех, в частностипикового значения ударных импульсов и егоплощади,Известно устройство для измеренияударных импульсов, содержащее последовательно соединенные усилитель, фильтр,анализатор и измеритель параметров импульса с индикатором 1.В этом устройстве для уменьшения уровня помех используется фильтр, которыйвносит фазовые и амплитудные искаженияв полезный сигнал, В результате такого 1выполнения устройства снижается точностьизмерения пикового значения ударного импульса,Наиболее близким техническим решением к изобретению является устройство для 2измерения ударных импульсов с защитойот помех, содержащее интегратор, выходкоторого соединен с одним входом первогонуль-органа и через делитель напряжения - с одним входом второго нуль-органа, выходы нуль-органов подключены квходам блока логических элементов, выходы которого соединены соответственно спервыми входами счетных декад младшего и старшего разрядов, выходы которых 3 соединены с входами цифра-аналогового преобразователя, выход цифро-аналогового преобразователя соединен с другими входами нуль-органов, к вторым входам счетных декад младшего и старшего разрядов подключена шина сброса, шина перезаписи и индикатор 21.Недостаток этого устройства состоит в сравнительно высокой относительной погрешности при измерении пикового значения ударного импульса при наличии помех, предшествующих ударному импульсу, и во время самого ударного процесса.Цель изобретения состоит в уменьшении относительной погрешности измерения.Поставленная цель достигается за счет того, что в устройство для измерения ударных импульсов с защитой от помех, содержащее интегратор, выход которого соединен с одним входом первого нуль-органа и через делитель напряжения - с одним входом второго нуль-органа, выходы нуль-органов подключены к входам блока логических элементов, выходы которого соединены соответственно с первыми входами счетных декад младшего и старшего разрядов, выходы которых соединены с входами цифро-аналогового преобразователя, выход цифро-аналогового преобразователя соединен с другими входами нуль-органов, к5 10 15 25 50 55 60 65 вторым входам счетных декад младшего и старшего разрядов подключена шина сброса, шину перезаписи и индикатор, введены дополнительная счетная декада, регистр памяти, коммутатор, два элемента И и триггер, один вход дополнительной счетной декады соединен с выходом счетной декады старшего разряда, а другой вход - с шиной сброса, управляющие выходы дополнительной счетной декады через коммутатор соединены с первым элементом И, выход которого соединен с единичным входом триггера, с нулевым входом которого соединена шина сброса, к выходу триггера подключен один вход второго элемента И, к другому входу которого подключена шина перезаписи, выход второго элемента И подключен к регистру памяти, вход которого соединен с информационным выходом дополнительной счетной декады, а выход - с индикатором.Такое выполнение позволило осуществить защиту от помех на различных уровнях, не искажая полезного сигнала ударного импульса, и тем самым уменьшить относительную погрешность устройства.На фиг. 1 приведена структурная схема устройства для измерения ударных импульсов с защитой от помех; на фиг. 2 - графики, поясняющие работу предложенного устройства. Устройство для измерения ударных импульсов содержит интегратор 1, нуль-органы 2 и 3, делитель 4 напряжения, блок 5 логических элементов, цифро-аналоговый преобразователь 6, счетные декады 7 и 8 старшего и младшего разрядов, дополнительную счетную декаду 9, регистр 10 памяти, индикатор 11, коммутатор 12, элементы И 13 и 14, триггер 16, Кроме того, имеются шина 16 сброса и шина 17 перезаписи и управляющий вход 18 интегратора 1. Устройство работает следующим образом.В начальный момент импульсом, приходящим на шину 16 сброса, счетные декады 7 - 9 устанавливаются в нулевое состояние. При поступлении на вход устройства напряжения ударного импульса при отсутствии на управляющем входе 18 интегратора 1 напряжения интегратор 1 работает в режиме усиления и нормирования входного сигнала. Сигнал с выхода интегратора 1 подается на первые входы двух нуль-органов 2 и 3, на вторые входы которых поступает напряжение с выхода цифро-аналогового преобразователя 6. На выходах нуль-органов 2 и 3 образуется положительный перепад напряжения, если входное напряжение превышает нулевой уроЗо 35 40 45 вень. Эти перепады напряжения преобразуются в блоке 6 логических элементов в электрический сигнал, который управляег работой счетных декад 7 и 8 старшего и младшего разрядов. В процессе измерения пикового значения ударного импульса напряжение на выходе цифр о-аналогового преобразователя 6 будет повышаться до тех пор, пока не сравняется с измеряемым входным напряжением. В этом случае блок 6 логических элементов перестает управлять работой счетных декад 7 и 8 старшего и младшего разрядов и процесс измерения заканчивается. При последующем увеличении измеряемого входного напряжения в счетные декады 8 и 7 младшего и старшего разрядов вновь будут поступать импульсы до выравнивания напряжения на выходе цифро-аналогового преобразователя 6 с измеряемым входным напряжением. При наличии помех процесс измерения пикового значения ударного импульса происходит следующим образом. С выхода декады 7 старшего разряда на вход дополнительной счетной декады 9 последовательно поступают пачки импульсов (фиг, 2 а). Количество импульсов в пачках соответствует амплитуде каждого измеряемого импульса, в том числе и импульсов помех. Далее информация переписывается с дополнительной счетной декады 9 в регистр 10 памяти и поступает на индикатор 11, С целью исключения индикации импульсов помех в данном устройстве разрешение на перезапись поступает только в том случае, если количество импульсов, поступивших на вход дополнительной счетной декады 9, превысит заранее выбранное значение, устанавливаемое относительно счетной декады 7 старшего разряда.В устройстве можно установить семь значений уровней защиты,Дополнительная счетная декада 9 работает в коде 1 - 2 4 8,Выходы дополнительной счетной декады 9 представляют собой инвертированные выходы триггеров, на которых выполнена счетная декада 9, при этом нумерация выходов производится согласно весовому значению разряда. В зависимости от того, какие входы 19 - 21 коммутатора 12 замкнуты, на элемент И 13 подаются сигналы с любого из трех выходов дополнительной счетной декады 9 (фиг. 2 б, в, г). Значения уровней защиты в зависимости от включенных входов 19 - 21 коммутаторя 12 приведены в таблице (Р-разомкнуты, 3 - замкнуты). Состояние входов коммутатора Значениеуровня аа диты 21 20 Р Р Р 3 3 3 3 Р Р 3 Р 3 Р 3 Л Б В Г .Л Е 3 3 3 Р 3 3 1 О 1 сСигналы с выхода элемента И 18 в зависимости от установленного с помощьюкоммутатора 12 значения уровня защитыимеют вид импульсных напряжений (фиг.2 д, е, ж, з, и, к, л). Как видно из приведенных временных графиков, импульс навыходе элемента И 13 появляется толькопосле прохождения входного импульса, соответствующего установленному значениюуровня защиты. Сигнал с выхода элемента 25И 18 поступает на единичный вход триггера 15, на выходе которого появляется положительный потенциал (фиг, 2 о), Этот потенциал, поступающий на один из входовэлемента И 14, разрешает прохождениеимпульса перезаписи (фиг. 2 м) с шины 17перезаписи на выход элемента И 14, С выхода элемента И 14 импульс (фиг. 2 а) поступает на регистр 10 памяти,После перезаписи информации о пико- З 5вом значении входного ударного импульсав регистр 10 памяти импульсов сброса(фиг. 2 н) сбрасывается потенциал на выходе триггера 15 (фиг. 2 о) и по шине 1 бсброса импульсом сброса обнуляются счетные декады 7 и 8 старшего и младшегоразрядов и дополнительная счетная декада 9.Таким образом, все импульсы помех, значения которых лежат ниже установленного 45уровня защиты, на регистр 10 памяти не поступают и индикатором 11 не фиксируются,При подаче на управляющий вход 18 интегратора 1 напряжения управления отблока выбора режима работы (не показан) 50интегратор работает в режиме интегрирования входного ударного импульса и в этомслучае устройство измеряет не пиковое значение ударного импульса, а площадь подкривой ударного процесса, пропорциональ. 55ную изменению скорости соударения двухтел. При этом защита от помех осуществляется также, как и при измерении пикового значения ударного импульса,Данное устройство значительно уменьшает относительную погрешность измерения за счет исключения измерения импульсов помех и повышает качество проводимых испытаний.Ожидаемый экономический эффект от внедрения изобретения ориентировочно составляет 50 тыс. руб.Формула изобретенияУстройство для измерения ударных импульсов с защитой от помех, содержащее интегратор, выход которого соединен с одним входом первого нуль-органа и через делитель напряжения - с одним входом второго нуль-органа, выходы нуль-органов подключены к входам блока логических элементов, выходы которого соединены соответственно с первыми входами счетных декад младшего и старшего разрядов, выходы которых соединены с входами цифроаналогового преобразователя, выход цифроаналогового преобразователя соединен с другими входами нуль-органов, к вторым входам счетных декад младшего и старшего разрядов подключена шина сброса, шину перезаписи и индикатор, о т л и ч а ющ е е с я тем, что, с целью уменьшения погрешности измерения, в него введены дополнительная счетная декада, регистр памяти, коммутатор, два элемента И и триггер, один вход дополнительной счетной декады соединен с выходом счетной декады старшего разряда, г другой вход - с шиной сброса, управляющие выходы дополнительной счетной декады через коммутатор соединены с первым элементом И, выход которого соединен с единичным входом триггера, с нулевым входом которого соединена шина сброса, к выходу триггера подключен один вход зторсго элемента И, к другому входу которого подключена шина перезаписи, выход второго элемента И подключен к регистру памяти, вход которого соединен с информационным выходом дополнительной счетной декады, а выход - с индикатооом.Источники информации, принятые во внимание при экспертизе:1. Патент Австрии313606, кл. 42 К, 2, 1971.2. Патент США3286253, кл, 340-347, 1966.676932 Составитель Т. ВеремейкииаТехред Е. Жаворонкова Редактор 11. Суханова Корректор С, Файн Тип. Харьк, фил. пред. Патент Заказ 696/939 Изд.445 Тираж 1090 ПодписноеНПОПоиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5
