Стенд для испытания и обкатки гидромашин объемного типа

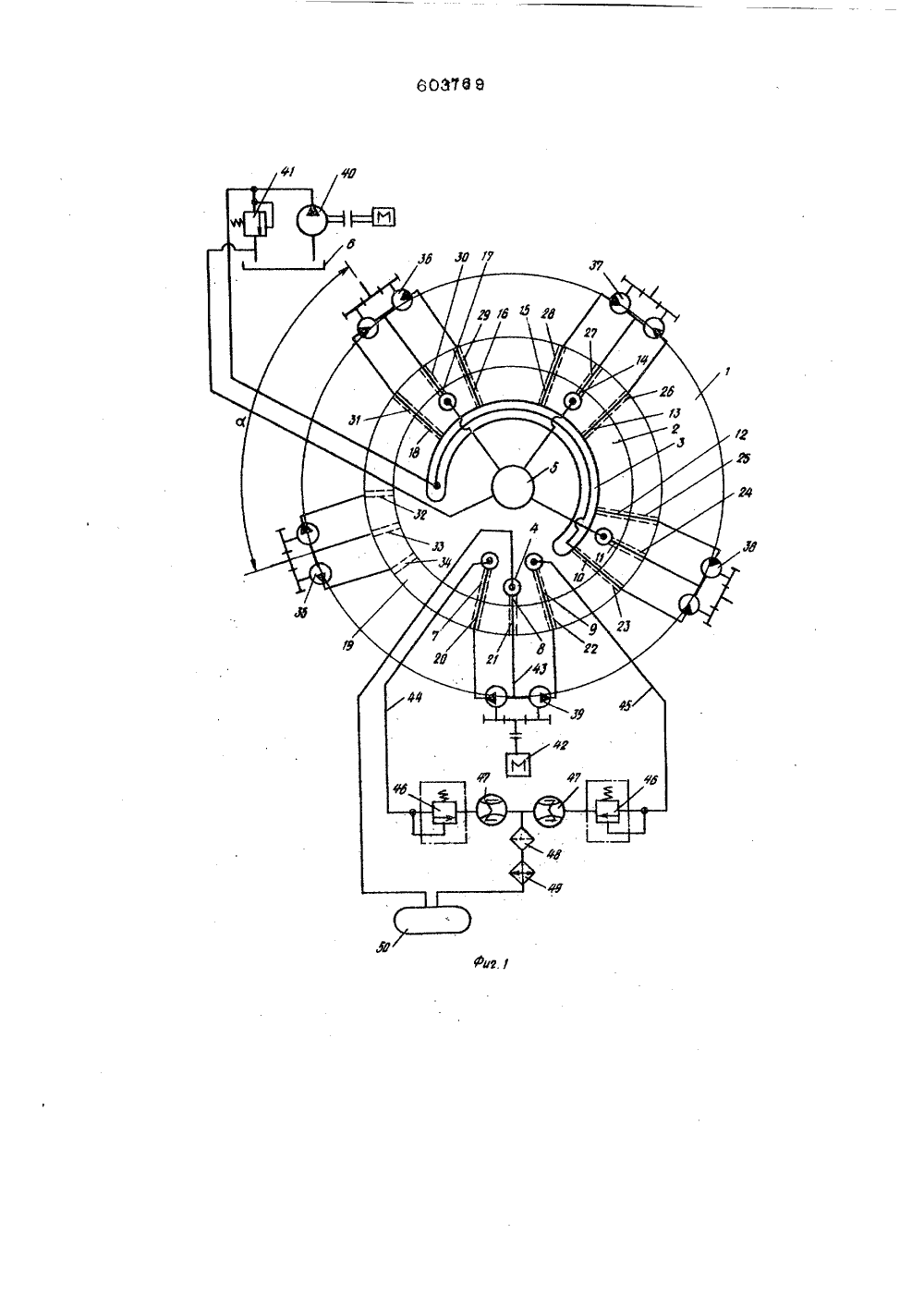

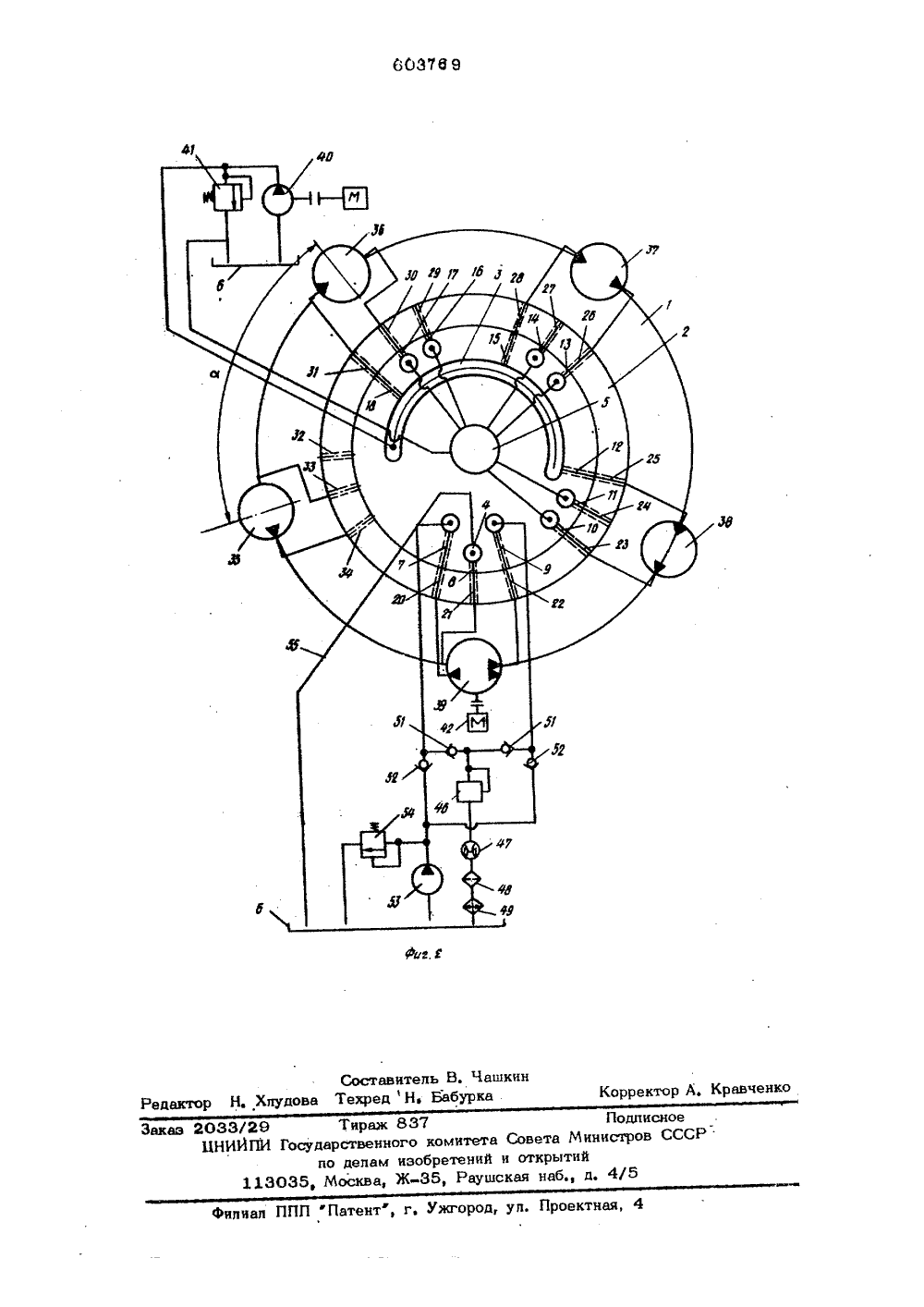

О П И С А Н И Е 11 возтвв Союз Советских Социвлистицеских Республик(22) Заявлено 04,08,51) М. К 04 В 51/О 15 В 19/О с присоединением заявки К. 2311495/О Гаоудврственный хамит совете Министров ССС но делам изобретений и открытий(71) Заявит 54) СТЕНД ИСГЫТЛНИЯ И ОБКАТКИ ГИД)ОМЛШИ)МНОГО ТИПА типа.Известен стенд дпя испытания и обкаткигидромашин объемного типа, содержащий плиту для установки гидромашин, выполненнуюв виде кольцевой поворотной платформы иразмещенным в центре распределительнымустройством, имеющим непбдвижцый центральный элемент с каналами дпя его подсоединения к источнику питания испытуемыхи обкатываемых гидромашин и поворотноевместе с платформой кольцо, охватывающеенеподвижный центральный элемент и снабженное радиальными каналами дпя сообщения как с соответствующими напорными ивсасывающими гидропиниями обкатываемыхи испытуемых гидромашин, так и с упомянутыми каналами неподвижного эпемента распределительного устройства при поворотеплатформы для смены режима 1,Недостатком известного стенся недостаточно широкая областьнения, обусловленная возможцосттолько определенного типа гпдромашин,изображена г предназначен самовсасыва - то же, пре реверсивными идравлическаяюго для работыюшими насосаа стенда военным а фиг. 2 назняченног насосами.для работы с Стенд дпя испытания и обкатки гидрого типа содержит плиту 1гидромашин, выпопненную в объе тацов маш 1 да являетего примеью монтажа длявид па ормы с о" кольцевой поворотцнцым в центре расп тельным мещ Изобретение относится к средствам дцяиспытания и обкаки гидромашин объемног 11 епью изобретения является расширениеобласти использования стенда для одновременной обкатки, испытания и монтажа гидромашин различных типов,Это достигается тем, что радиальныекацапы поворотного кольца сгруппированыпо числу обслуживаемых стецдом гидрома шин и размещены с угловым шагом, кратныэтому . Числу, причем количество кантовв каждой группе равно числу напорныхи всасывающих гидролиций каждой гидромашины, а в неподвижном центральном элементе распределительного устройства, числогрупп каналов на единицу меньше такихгрупп каналов поворотного кольца, 603769устройством, цмеюшцм неподвижный центральный эпемент 2 с канвпамц 3 ц 4 дпяего подсоединения к источникам питания,испытуемых и обквтываемых гцдромацин иквнапом 5 дпя сообщения с гцдробаком 6,Квнвпы 3, 4 и 5 при помоцки радиально расположенных квнвпов 7-18 цлтеют выход на наружную ципиндрическую поверхность неподвижного центрального элемента 2. Центрвпьный элемент 2 охвачен поворотным кольцом19, снабженным радиапьными квнапами 2034 дпя сообщения как с соответствукипимииапорными ц всасывающими гидропцнцямиобкатываемых и испытуемых гцдромашин,так и с упомянутыми каналами 7-18 неподвижного элемента 2.Радивпьпые квнапы 20-34 поворотногокопьца 19 сгруппированы по чиспу обспуживаемых стендом гцдромвшин ц размещены с угповыл 1 шагом о 6 кратным этомучислу, причем количество каналов в каждойгруппе равно чиспу напорных ц всасывающих гидропцний каждой гидромашцны.Н неподвижном центрвпьном элементе 2каналы 7-18 сгруппированы и рвзмешеныпо аналогичному принципу, однако чиспо группканвпов нв единцпу меньше числа такихгрупп кацапов поворотного копьцв 19. Нвплите 1 установлены гидромвщины 35-39.Из них машина 35 - испытанная, подпежашвя демонтажу ипц монтируемая нв стенддпя двпьнейшей обкатки ц испытаний. Гидромашцны 36-38 - : машины, проходящиережим обкатки, а гидромашинв 39 - объектиспытаний. 35Стенд снабжен средствами дпя обкаткии испытаний, Так, например, дпя обкаткигцдромашин 36-38 предусмотрен источникдввпенця - насос 40, напорная гцдропцнцякоторого подключена к каналу 3 и снабжена 40предохранцтепьным клапаном 41,Йпя испытания гидромвшцн 39 необходимаягидровппврвтурв подбирается в зависимостиот вира испытаний и типа испытываемых 25 г идро машин. 45Твк например, прц испытании сдвоенных насосов гцдромашина 39 кинемвтическц связывается с приводным двигвтепем 42.Оба насоса включеныпо схеме с замкнутой ццркупяццей, с обшей всасывающей 50 гидропинцей 43, подкпюченной к кацапу 4, Напорные гидропиниц насосов через канопы 20,7 и 22,9 подкпючены к соответствующим внешним гидропцниям 44 ц 45 замкну ьтых контуров, каждый из которых снаб- Ы жен нагрузочным клапаном 46 ц рвсходомером 47, После прохождения указанных элементов оба потока соединяются и через фцпьтр 43 ц теппообменнцк 49 сообщаются со всасывающей гцдропцнцей 43 через гцд робвк 50, Подпитка всвсыввкнцей гидролинии обеспечцваотси гцдробаком 50, внутри которого поддерживается избыточноедавление, например, зв счет наддува,Прц испытании реверсцвных насосов (см. фиг, 2) гцдромвшцна 39 кцнемвтичесни связывается с приводным двцгвтепел 42 ь Насос включается по схеме с разомкнутой циркуляцией ц подключается к внешнему контуру схемы гидропцпцями 44 и 45 через каналы 20,7 и 22,9 соответственно.К гидропиниям 44 и 45 через обратные клапаны 51 последовательно подключены нагрузочный клапан 46, расходомер 47, фильтр 48, теппообменник 49 и гидробак 6, а через обратные кпапаны 52 - контур подпитки содержащий насос 53 и предохранительный клапан 54, Иренак от гидромашины 39 по каналам 21,8 и гидропинии 55 отводится в гидробак 6Работу стенда рассмотрим на примере его испопьзоввния дпя обкатки, испытаний и монтажа сдвоенных насосов.Установленные нв стенде гидромащины 36-38 проходят режим обкатки, дпя чего источник дввпения - насос 40 сообщается через соответствуюшие каналы (например 18, 31 и 16, 29 дпя гидромашины 36) и входными гидропиниями гидромвщины (машина работает в режиме мотора), а отработавшая жидкость через выходную гидропинию и соответствующце каналы (30, 17 и дапее 5 для гидромвшины 36) сливается в гидробвк.Одновременно испытывается гидромашина 39. При включении приводного двигателя 42 рабочая жидкость под давлением от каждого из насосов по каналам 20,7 и 22,9 нагнетается в гидропинии 44 и 45 соответственно, нагрузка создается клапанамц 46, объемная подача каждого потока измеряется расходомервми, после чего жидкость фильтруется (фипьтр 48), охлаждается (теппообменник 49) и поступает в гидробвк 50, откуда эа счет поддержания в последнем избыточного давления, по канапвм 4, 8, 21 поступает в обшую всвсыввюцую гидропинию 43 испытуемого насоса 39,По окончании испытания плита 1 вместе с установленными на ней гидромашцнами 35-39 и копьцом 19 поворачивается по часовой стрелке на величину углового шага а, (в данном случае ОС=360Х=72, где Е равно 5 - число обспужцваемых стендом гидромвшин).В результате поворота машина 39 становится нв позицию, которую ранее заццмвпа мвшцнв 35, цдолжнабытьдемонтцровапв, внвее место устанавливается новая гидромвшинадля подготовки ее к режиму обкатки,Прочедшвя полный цикл обкатки гидромашина 38 становится на позицию, которуюранее занимала машина 39, для подготовкик режиму испытаний и т. д. Йацее циклповторяется,Использование стенда предлагаемой конструкции позволяет существенно сократитьвремя перехода с режима обкатки на режимиспытаний, т. е. увеличивает производитепьность стенда, а также расширяет область его использования, за счет обеспечения воэможности установки на нем гидромашин разных типов. 15формуца изобретенияСтенд для испытания и обкатки гидромашин объемного типа, содержащий плиту дпя 20 установки гидромашин, выполненную в виде кольцевой поворотной платформы с размещенным в центре распределительным устройством, имеющим неподвижный центральный элемент с каналами дпя подсоединения :к 25 источнику питания испытуемых и обкатыввемых гидромашин и поьоротное вместе сппатформой кольцо, охватывающее неподвижный центральный элемент и снабженное радиальными каналами дпя сообщениякак с соответствующими напорными и всасывающими гидропиниями обкатыввемых ииспытуемых гидромвшиц, так и с упомянутыми каналаминеподвижного энементараспределительного устройства при повороте платформы для смены режима, о т и ич в ю щ и й с я тем, что, с цепью расширения области использования стенда дня одновременной обкатки испытания и монтажагидромашин различных типов, радиацьиьеканапы поворотного кольца сгруппированыпо числу обспуживаемых стендом гидромашини размещены с угловым шагом, кратнымэтому числу, причем количество каналовв каждой группе равно числу напорных ивсасывающих гидролиний каждой гидромашины, в в неподвижном центральном эпементе распределительного устройства чиспогрупп каналов нв единицу меньше числатаких групп каналов, поворотного кольца.60376 9 Составитель В. ЧашкинНХлудова ТехредН, Бабурка Корректор А, Кравчен ед аэ 2033/29 БНИЙПИ Г и открытий кая наб., д. 4/ Филиал ППП Патентг, Ужгород, ул. Проектная,Тираж 837 сударственного комитет по делам иэобретенийМосква, Ж, РаушПодписное Совета Министров СССР
