Устройство для изготовления нетканного материала из расплавов полимеров

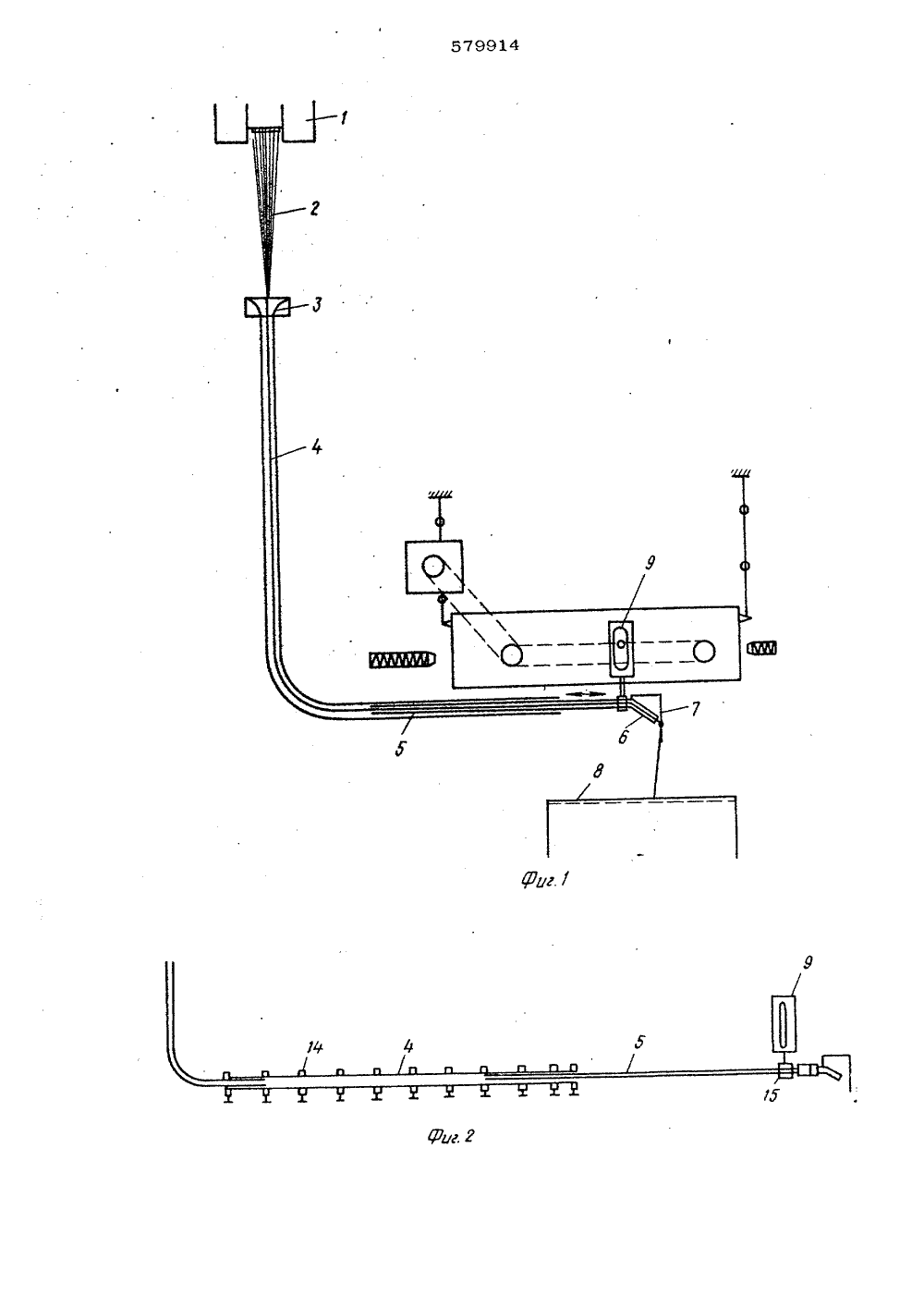

ОПИСАНИЕ (,ИЗОБРЕТЕН Ия СОюэ Советсыим Свиалистическии Республик) М. КлР204 Н 3/О Приоритет Гавударвтввиивй маетвт Сааата Министров СССР ав авам изобретений и втирытий(53 7.6 НМ88. 8)41 Дата опублико ия описания 04. 10, 77 ИностранеЖак Барбей (Франция)(72) Автор изобрете Иностранная фирма(У 1) Заявител СТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ НЕТКАНОГОАТЕРИАЛА ИЗ РАСПЛАВОВ ПОЛИМЕРОВ аправпеи его, емойпопья вы-. 1 после отпучокастокнене ния изб Известно устройство дпя изготовления не ткайого материала, содержащее эжектор, вытяжное соппо, приемный транспортер и средство дпя направления вытянутых нитей, установленное между вытяжным соплом и приемным транспортером.Такое устройство является наиболее близким к изобретению по технической сушности и достигаемому резуньтату. В атом устройстве средство дпя н ния вытянутых нитей неподвижно и пр эксплуатации, в зависимости от требу ширины изготавливаемого полотна, ис зуют один ипи несколько агрегатов дп давпивания, вытяжки и отвода волокна вытяжки причем, каждое средство дпя вода волокна отводит на транспортер волокон, образующий элементарный уч полотна, в результате чего возникает жепатепьная неравномерность полотна тканого материала. оме того в точке изменения направперанспортера возникает ускорение и во ание наслоения в этом месте большого 25 к опичества материала не обходим о регупир овать его скорость.Цепью изобретения является повышениеравномерности структуры материапа.Это достигается тем, что средство дпянаправпения вытянутых нитей выполнено ввиде составного трубчатого элемента, частикоторого сопряжены между собой, причемего последняя по ходу нитей часть свободным концом подсоединена к дифпектору иимеет средство дпя сообщения ей возвратнопоступательного перемещения в направпении,перпендикулярном направпенню перемещенияприемного транспортера, Причем, в местесопряжения частей трубчатого элемента егонеподвижная часть охватывает подвижнуючасть.Целесообразно также в месте сопряжения частей трубчатого элемента чтобы егоподвижная часть охватывала неподвижнуючасть,На фиг. 1 схематически изображеноописываемое устройство дпя изготовлениянетканого материала; на фиг, 2 - средстводля направления вытянутых нитей, в кото 579914ром его неподвижная часть охватывает подвмкную часть;на фиг. 3 - механизм перемещения подвижной части средства цпя направпении вытянутых нитей; на фиг. 4 - средстводля направнения вытянутых нитей, В котором 5его подвижная часть охватывает неподвижную цасп-;на фиг. 5 - часть средства дпя .обеспечения скольжения подвижной части,охватывающей непоцвижную часть; на фцг.бсхема установки параипеьно нескопьких Оустройств,Устройство дпя изготовления нетканогоматериала состоит из эжектора 1, продавпивающего вопокна 2, вытяжного соппа Э,средства цпя направпения вытянутых вопоконбвыпопненного в виде трубчатого апемента,имеющего сопряженные между собой части4 и 5, причем поспедняя свободным концомприсоединена к дифпектору 6 и имеет сред.ство дпя сообщения ей возвратно-поступатепьного перемещения. Отвоцчик 7 сцужитдпя отвецеиия и укладки пучков вопоконна приемный транспортер 8.Срецство цля сообщения одной иэ частей трубчатого эпемента возвратно-поступатеиьного перемещения в направпении,перпенцикупярпом направлению перемещенияприемного транспортера 8, содержит каретку 9, кинематически связанную посредствомцепной передачи 10 с эпектродвигатепем 11, ЗОпричем каретка смонтирована на подвеснойраме 12 (фиг. 3).Устройство имеет боковые амортизаторы13, опоры 14 дпя закреппения неподвижной части 4 трубчатого эпемента соецинительное копьцо 15 дпя закреппения подвижной части 5 на каретке, подшипники 16жидкостного трения дпя обеспечения скопьиения подвижной части по непоцвижной части.40Как показано на фиг. 5 подвижная частьтрубчатого эпемента связана с допопнитепьной поцвижной трубкой 17, посредствомпрокпадок 18, причем трубка установпена ископьзит в подшипниках 16 жицкостного . 4 отрения, в которые подается сжатый возцух.Устройство цпя изготовпения нетканогоматериапа работает спецуюшим образом.Иопокна 2, поступающие иэ эфектора 1,5входят в вытяжное социо 3, зягм выходятиз него со скоростью вытяжки попадаютв неподвижную часть 4 трубчато; о эпемента,Дапее, цвигаясь с той же скоростью, вопокна перемещаются в подвижную часть 5,5 бпотом - в дефпектор 6 и поступают в отвоцчик 7, При этом единственным источником усипия, необходимого цпя протягивания вопокон и сообщенияимскорости, необходимой цпя перемещения до точки укпад-, ки на транспортер, явпяется вытяжное соппо 3. Каретка 9 приводит в движение отводчик 7 вместе с подвижной частью 5 трубчатого эпемента, причем за время перемещения транспортера 8 на ширину попотна .нетканого материапа подвижная часть совершает один попный ход туда-обратно.Как изображено на фиг. 6, на каретке 9, может быть установлено нескоиько подвижных частей 5 трубчатых энементов, при этом вопокна могут формироваться двумя эжекторами 1 при укпадке пучков вопокон, выходящих из нескопьких эжекторов, поиучаемое попотно представпяет собой наспоение элементарных пучков, выходяших из каждого эжектора.1Возвратно-поступатепьное цвижение отводчика вопокон позвопяет изготавпиветь равномерное попотно при минимапьных габаритах устройства, причем попотно может иметь пюбой вес на квадратный метр и пюбую требуемую ширину.Формула изобретения1. Устройство дпя изготовления нетканого материала из расппавов попимеров, содержащее экструдер, вытяжное сопл о, приемный транспортер и средство для направпения вытянутых нитей, установпенное между вытяжным соппом и приемным транспортером и имеющее дифпектор, о т и ич а ю щ е е с я тем, что, с цепью повышения равномерности структуры материала, средство дпя направпения вытянутых нитей выполнено в виде составного трубчатого элемента, части которого сопряжены между собой, причем его поспедняя по ходу нитей часть свободным концом подсоединена к дифпектору и имеет средство ция сообщения ей возвратно-поступатепьного перемещения в направпении, перпендикупярном ,направпению перемещения приемного транспортера.2. Устройство по п, 1, о т и и ч а юц е е с я тем, что в месте сопряжения частей трубчатого эпемента его неподвижная часть охватывает подвижную часть.3, Устройство по и. 1, о т и и ч а ющ е е с я тем, что в месте сопряжения частей трубчатого элемента его подвижная часть охватывает неподвижную часть.579914 Составитепь С, Маневич ецактор Г. К ва Корректор М. Демчик а Техред А, семья ал ППП Патент", г. Ужгород, уп, Проектная, 4 каэ 3589/48 ЦНИИПИ Государс по д 113035, Тираж 521енного комитета Сам иэобретений иосква, Ж, Рауш Подписноевета Министровкрытийкая наб., д. 4/
