Торцовое уплотнение

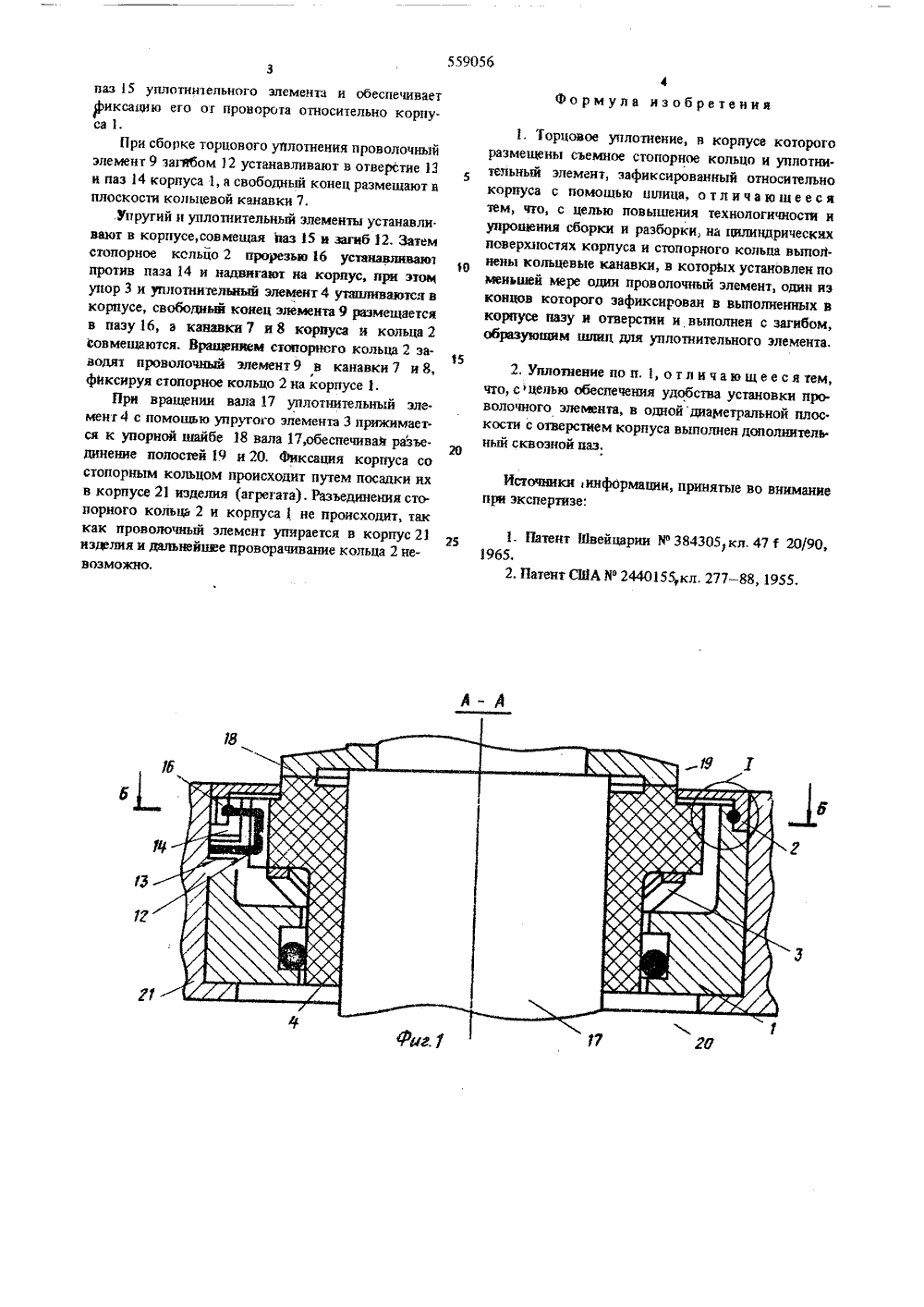

Союз Советских Социалистичесае РеспубликОП ИСАНИЕИЗОБРЕТЕН ИЯй АВТОРСКОМУ СВИДВТВДЬСТВУ Оц 55905 баявкиЙоударстаенной номнтот Соввта Мнннотроо СССР но долам нзобротоннй н откритнй. Ф. гарун и А. Е. Голодовск 1) Заявитель 4) ТОРЦОВОЕ УПЛОТНЕН тни обства тановки проволоч. ной плоскости с ополни тельный Изобретение относится к уплотнительной техИзвестны торцовые уплотнения, содержащие размещенные в корпусе упругий и уплотнительный элементы, последний из которых зафиксирован относительно корпуса с помощью шлица, а для предотвращения вьшадания элементов из корпуса упругий элемент выполнен с отбортовкой 1,Известны также торцовые уплотнения, в которых шпиц приварен к корпусу, а стопорное кольцо кренится защелкой, заводимой в выштампованное отверстие корпуса 2,Недостатком подобных уплотнений является сложность их изготовления.и невозможность многократной замены уплотнительного элемента, так как при многократных отгибах и загибах отбортовка отламывается,Цель изобретения - повышение техпологич. ности и упроцение сборки и разборки уплотнения.Для этого в предлагаемом уплотнении на штлиндрических, поверхностях корпуса и стопорного кольца вьптолнены кольцевые канавки, в которых установлен, по меньшей мере, один проволочньа элемент, один из концов которого зафиксирован в выполненных в корпусе пазу и отверстии и выполнен с загибом, образующим шпицного элемента,Для обеспечения уд ус ного элемента в однои тральотверстием корпуса н дсквознои паз,На фиг. 1 изображено описываемое уплотнение,разрез А - А на фиг. 2; на фиг, 2 - разрез Б-Б на фиг. 1(по плоскости установки проволочного эммента); нафиг. 3 - цилиндрические поверхности корпуса истопорного кольца с кольцевыми канавками; нафиг. 4 - корпус с проволоптым элементом в сво.бодном состоянии; на фиг. 5 - корпус с деформированным проволочным элементом, вид сверху; нафиг, 6 - стопорное кольцо, аксонометрическая проекция,Торцовое уплотнение содержит корпус 1 со стопорным кольцом 2, упорами 3 и уплотнительным 4 элементом. На цилиндрической поверхности 5 кор- вЕ пуса и цилиндрической поверхности 6 стопорногокольца выполнены кольцевые канавки 7 и 8, в которых установлен проволочный элемент 9, Конец 10 элемента 9, свободный, конец 11 элемента имеет П - образный загиб 12, размещенный в отверспти 13 и паэе 14 корпуса 1. П - образный загиб 12 входит в559056 0 1 б 12 17 паэ 15 уплотнизельного элемента и обеспечивает ,фиксацню его ог проворота относительно корпу. са 1.При сборке торцового уплотнения проволочный элемент 9 загибом 12 устанавливают в отверстие 13 и паэ 14 корпуса 1, а свободный конец размещают в плоскости кольцевой канавки 7,,Упругий и уплотнительный элементы устанавли вают в корпусе, совмещая Ьаз 15 и загиб 12, Затем стопорное кольцо 2 прорезью 16 устанавливают против паза 14 и надвигают на корпус, при этом упор 3 и уплотнительный элемент 4 утапливаются в корпусе, свободный конец элемента 9 размещается в паэу 16, а канавки 7 и 8 корпуса и кольца 2 совмещаются. Вращением стопорнсго кольца 2 заводят проволочньй элемент 9 в канавки 7 и 8, фиксируя стопорное кольцо 2 на корпусе 1.При вращении вала 17 уплотнительный элемент 4 с помощью упругого элемента 3 прижимается к упорной шайбе 18 вала 17,обеспечивая разъединение полостей 19 и 20, Фиксация корпуса со стопорным кольцом происходит путем посадки нх в корпусе 21 иэделия (агрегата). Разъединения стопорного кольца 2 и корпуса 1 не происходит, так как проволочный элемент утирается в корпус 21 изделия и дальнейшее проворачивание кольца 2 невозможно. 4 Фо р мул а изобретения1. Торцовое уплотнение, в корпусе которого размещены съемное стопорное кольцо и уплотнительный элемент, зафиксированный относительно корпуса с помощью шлица, отличающееся тем, что, с целью повышения технологичности и упрощения сборки и разборки, на цилиндрических поверхностях корпуса и стопорного кольца выполнены кольцевые канавки, в которых установлен по меньпюй мере один проволочный элемент, один иэ концов которого зафиксирован в выполненных в корпусе пазу и отверстии и выполнен с загибом, образующим шпиц для уплотнительного элемента,152, Уплотнение по п. 1, о т л и ч а ю щ е е с я тем,что, с целью обеспечения удобства установки про.волочного элемента, в однойдиаметральной плос.кости с отверстием корпуса выполнен дополнительный сквозной паз. Источникиинформации, принятые во вниманиепри экспертизе. 1. Патент Швейцарии У 384305 кл, 47 1 20/90,1965. 2, Патент СЮА У 2440155,кл, 277 - 88, 1955, 559056Редактор В. Дибобес Корректор С Юекмар Заказ 1470/90 Филиал ПНП "Патент", г. Уигороа, ул. Проектная, 4 Тираж 1 1 54 Подписное ЦИИИПИ Государственного комитета Совета Министров СССР ио делам изобретений и открытий 113035, Москва, Ж, Раушская наб.д.45
