Висячее покрытие из сблокированных ячеек

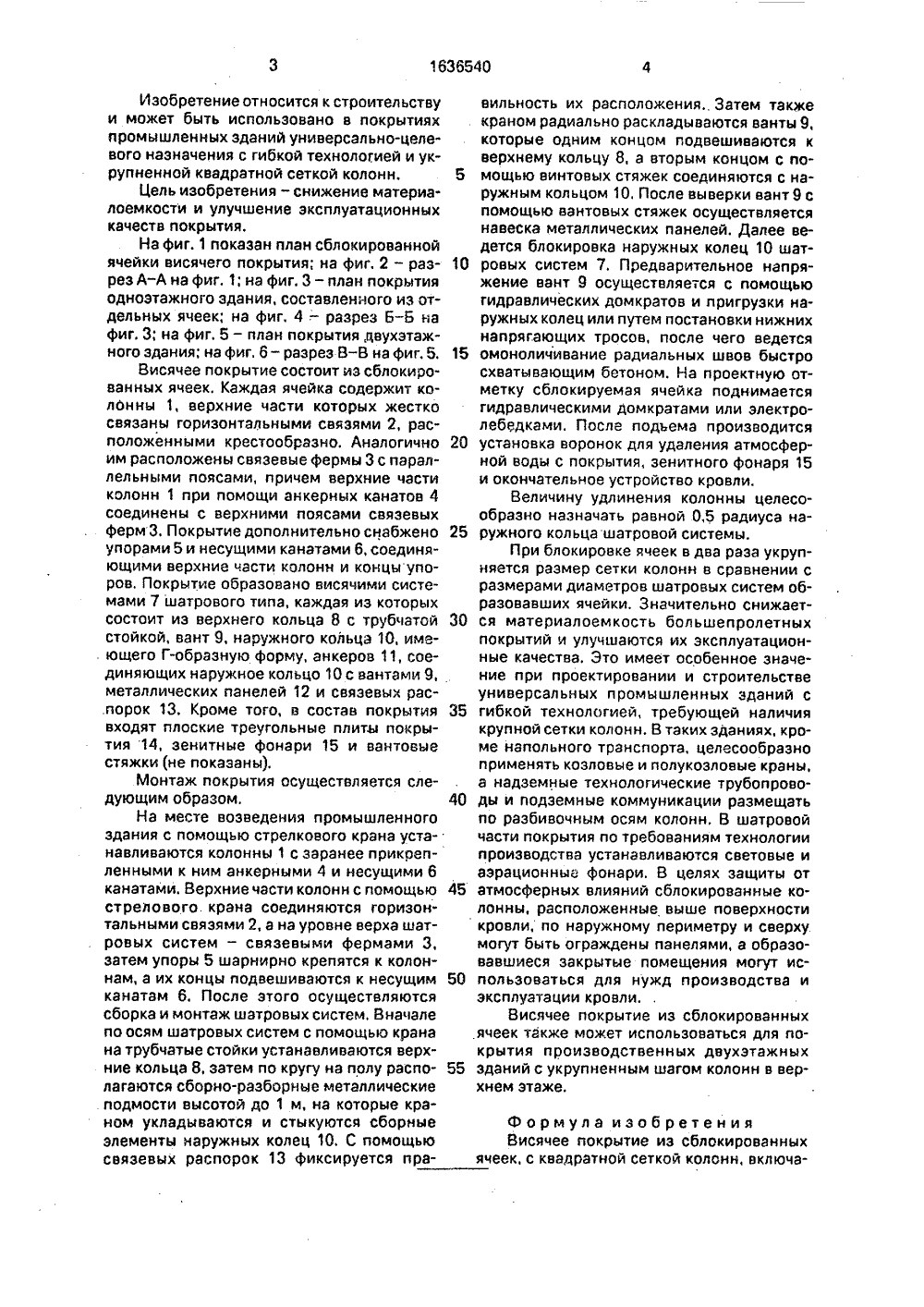

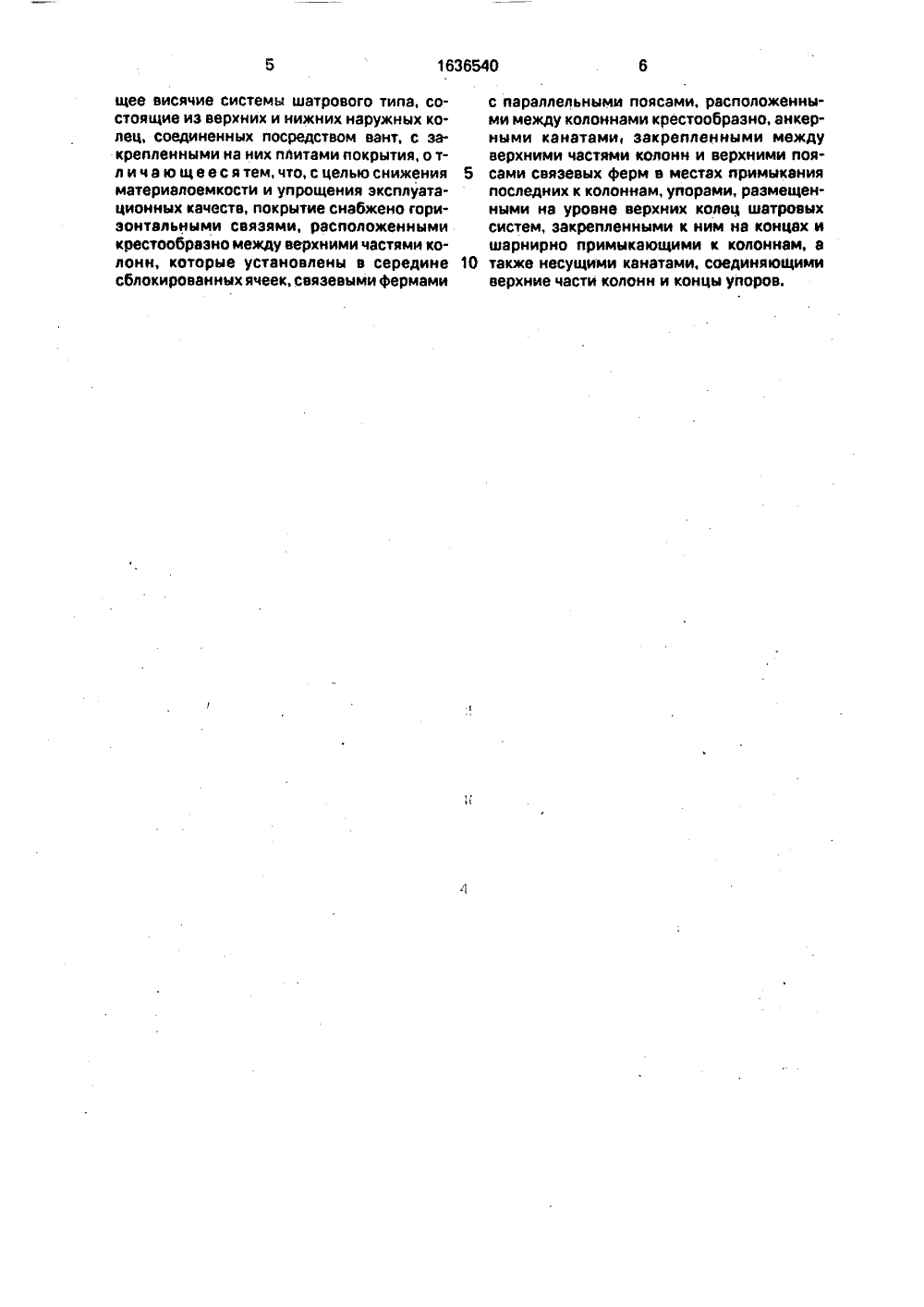

(5)5 Е 04 В 7/14 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ Фиг,2 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Вопросы проектирования висячих комбинированных конструкций, Вцп. 1, - Воронеж, Иэд-во Воронежского университета,1972, с. 73, рис. 1.(54) ВИСЯЧЕЕ ПОКРЫТИЕ ИЗ СБЛОКИРОВАННЫХ ЯЧЕЕК(57) Изобретение относится к строительствуи может быть использовано в покрытиях.Я 2 1636540 А 1 промышленных зданий универсально-целевого назначения с гибкой технологией и укрепленный квадратной сеткой колонн, Цель изобретения - снижение материалоемкости и улучшение эксплуатационных качеств покрытия. Висячее покрытие состоит из сблокированных ячеек. Каждая ячейка включает колонны 1, верхние части которых жестко связаны горизонтальными связками 2 и свяэевцми фермами 3, причем верхние части колонн 1 при помощи анкерных канатов 4 соединены с верхними поясами связевых ферм. Покрытие также включает упоры 5, несущие канаты 6 и висячие системы шатрового типа 7. 6 ил,50 Изобретение относится к строительству и может быть использовано в покрытиях промышленных зданий универсально-целевого назначения с гибкой технологией и укрупненной квадратной сеткой колонн.Цель изобретения - снижение материалоемкости и улучшение эксплуатационных качеств покрытия.На фиг. 1 показан план сблокированной ячейки висячего покрытия; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - план покрытия одноэтажного здания, составленного из отдельных ячеек; на фиг. 4 - разрез Б - Б на фиг. 3; на фиг. 5 - план покрытия двухэтажного здания; на фиг, 6- разрез В-В на фиг. 5.Висячее покрытие состоит из сблокированных ячеек. Каждая ячейка содержит колонны 1, верхние части которых жестко связаны горизонтальными связями 2, расположенными крестообразно. Аналогично им расположены связевые фермы 3 с параллельными поясами, причем верхние части колонн 1 при помощи анкерных канатов 4 соединены с верхними поясами связевых ферм 3, Покрытие дополнительно снабжено упорами 5 и несущими канатами 6, соединяющими верхние части колонн и концы упоров. Покрытие образовано висячими системами 7 шатрового типа, каждая из которых состоит из верхнего кольца 8 с трубчатой стойкой, вант 9, наружного кольца 10, имеющего Г-образную форму, анкеров 11, соединяющих наружное кольцо 10 с вантами 9, металлических панелей 12 и свяэевых распорок 13, Кроме того, в состав покрытия входят плоские треугольные плиты покрытия 14, зенитные фонари 15 и вантовые стяжки не показаны).Монтаж покрытия осуществляется следующим образом,На месте возведения промышленного здания с помощью стрелкового крана устанавливаются колонны 1 с заранее прикоепленными к ним анкерными 4 и несущими 6 канатами, Верхние части колонн с помощью стрелового. крана соединяются горизонтальными связями 2, а на уровне верха шатровых систем - связевыми фермами 3, затем упоры 5 шарнирно крепятся к колоннам, а их концы подвешиваются к несущим канатам 6. После этого осуществляются сборка и монтаж шатровых систем. Вначале по осям шатровых систем с помощью крана на трубчатые стойки устанавливаются верхние кольца 8, затем по кругу на полу располагаются сборно-раэборные металлические . подмости высотой до 1 м, на которые краном укладываются и стыкуются сборные элементы наружных колец 10. С помощью связевых распорок 13 фиксируется пра 5 10 15 20 25 30 35 40 вильность их расположения., Затем также краном радиально раскладываются ванты 9, которые одним концом подвешиваются к верхнему кольцу 8, а вторым концом с помощью винтовых стяжек соединяются с наружным кольцом 10. После выверки вант 9 с помощью вантовых стяжек осуществляется навеска металлических панелей. Далее ведется блокировка наружных колец 10 шатровых систем 7. Предварительное напряжение вант 9 осуществляется с помощью гидравлических домкратов и пригруэки наружных колец или путем постановки нижних напрягающих тросов, после чего ведется омоноличивание радиальных швов быстро схватывающим бетоном. На проектную отметку сблокируемая ячейка поднимается гидравлическими домкратами или электро- лебедками. Посла подъема производится установка воронок для удаления атмосферной воды с покрытия, зенитного фонаря 15 и окончательное устройство кровли.Величину удлинения колонны целесообразно назначать равной 0,5 радиуса наружного кольца шатровой системы.При блокировке ячеек в два раза укрупняется размер сетки колонн в сравнении с размерами диаметров шатровых систем образовавших ячейки, Значительно снижается материалоемкость большепролетных покрытий и улучшаются их эксплуатационные качества, Это имеет особенное значение при проектировании и строительстве универсальных промышленных зданий с гибкой технологией, требующей наличия крупной сетки колонн. В таких зданиях, кроме напольного транспорта, целесообразно применять козловые и полукозловые краны, а надземные технологические трубопроводы и подземные коммуникации размещать по разбивочным осям колонн. В шатровой части покрытия по требованиям технологии производства устанавливаются световые и аэрационные фонари. В целях защиты от атмосферных влияний сблокированные колонны, расположенные выше поверхности кровли, по наружному периметру и сверху. могут быть ограждены панелями, а образовавшиеся закрытые помещения могут использоваться для нужд производства и эксплуатации кровли.Висячее покрытие из сблокированных ячеек также может использоваться для покрытия производственных двухэтажных зданий с укрупненным шагом колонн в верхнем этаже. формула и зоб рете н и я Висячее покрытие иэ сблокированныхячеек, с квадратной сеткой колонн, включа 1636540щее висячие системы шатрового типа, состоящие из верхних и нижних наружных колец, соединенных посредством вант, с закрепленными на них плитами покрытия, о тл ича ю щееся тем, что, с целью снижения 5 материэлоемкости и упрощения эксплуатационных качеств, покрытие снабжено горизонтальными связями, расположенными крестообразно между верхними частями колонн, которые установлены в середине 10 сблокированных ячеек, связевыми фермами с параллельными поясами, расположенными между колоннами крестообразно, анкер- ными канатами, закрепленными между верхними частями колонн и верхними поясами связевых ферм в местах примыкания последних к колоннам, упорами, размещенными на уровне верхних колец шатровых систем, закрепленными к ним на концах и шарнирно примыкающими к колоннам, а также несущими канатами, соединяющими верхние части колонн и концы упоров..Шмакова Техред М.Моргентал Корректор С.Шекм ак Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Заказ 801 Тираж 423 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж. Раушская наб., 4/5
