Устройство для подбора горизонтально расположенных предметов

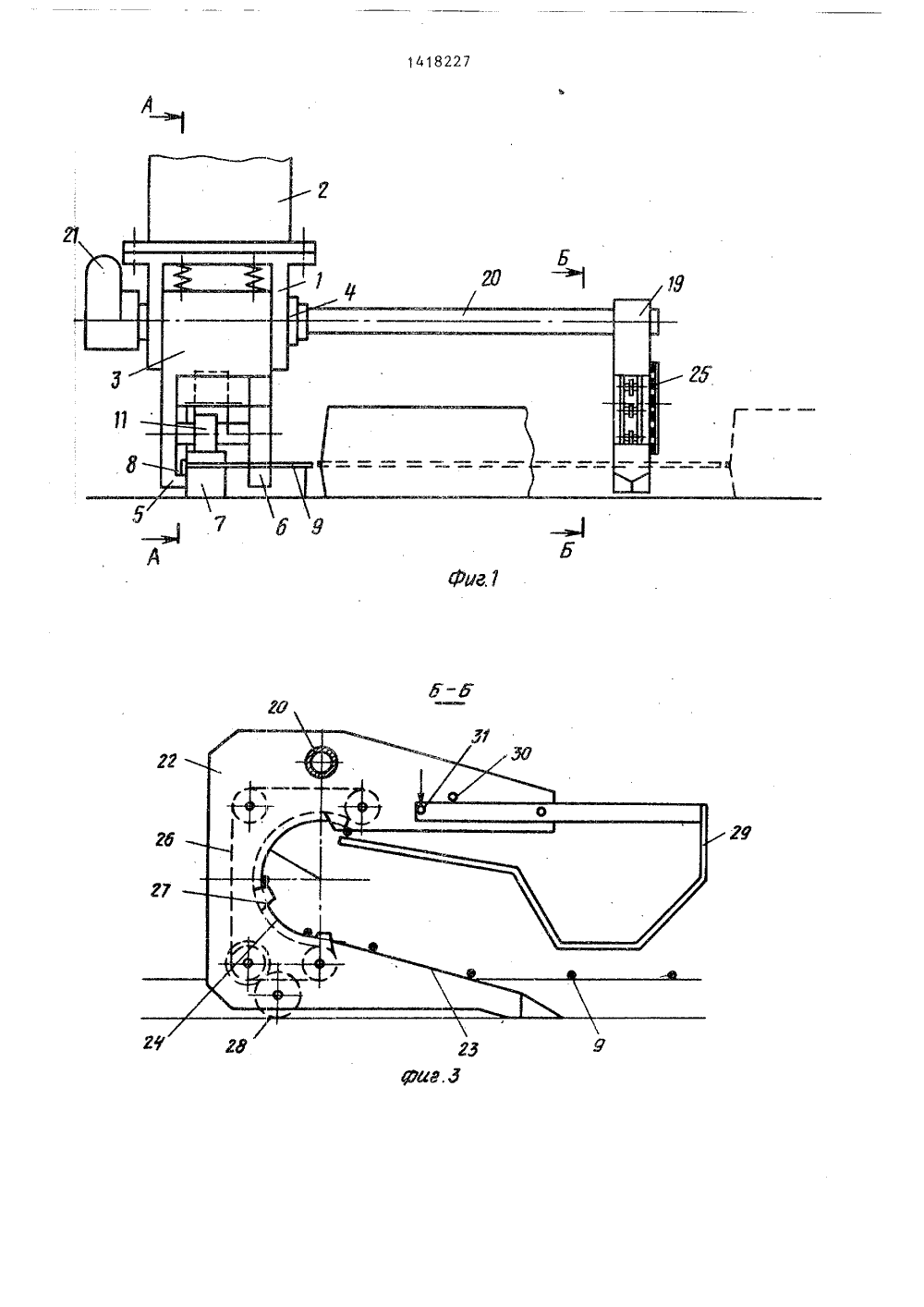

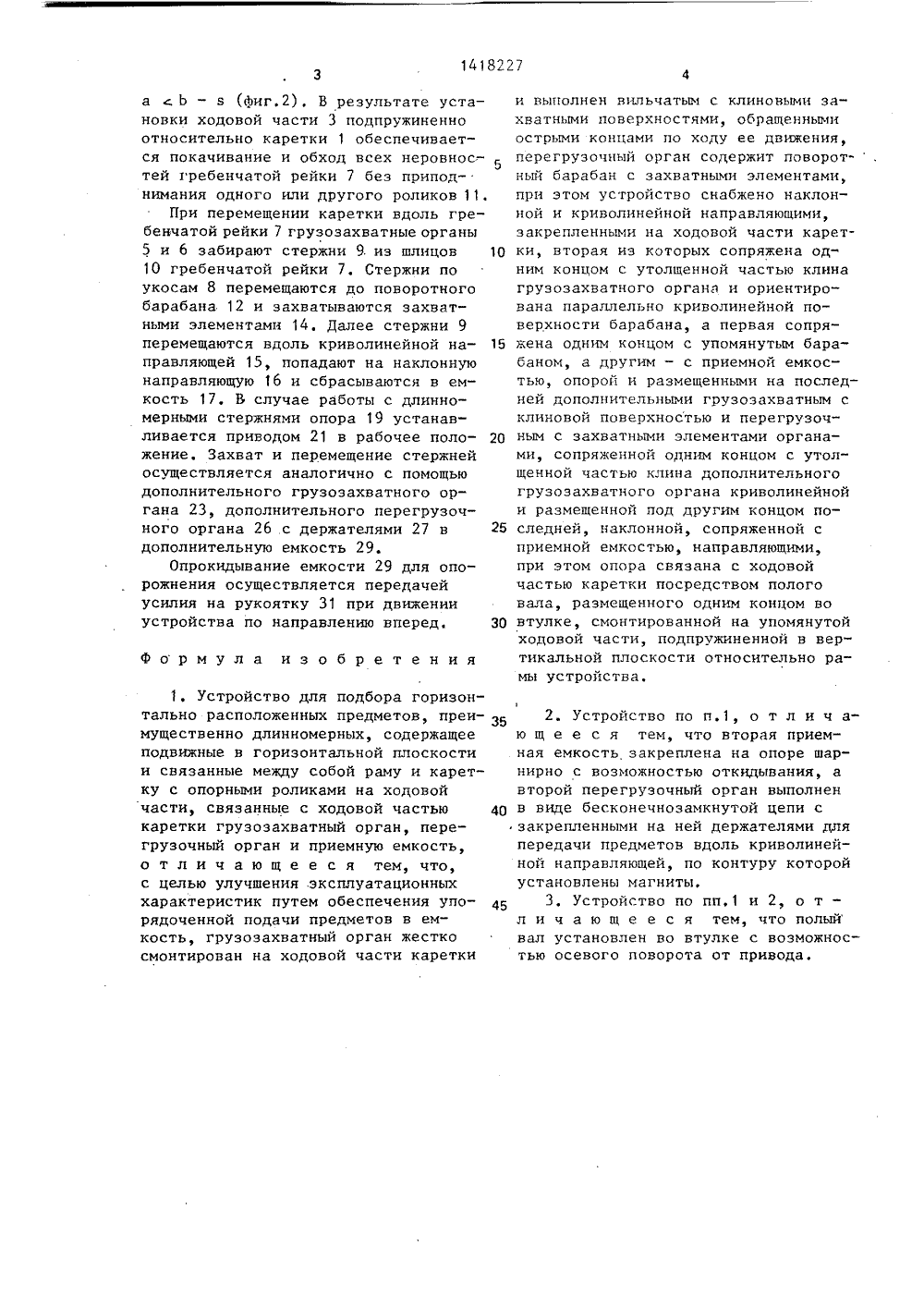

.41 ТО 1 л.1 р,1ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ .11.с 1 У11 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Академия строительства Германской Демократической Республики (ЭР) (72) Прей Эрвин (РП)(5 З) 634.0.848.7 (088 Л) (54) УСТРОЙСТВО ДЛЯ ПОДБОРА ГОРИЗОНТАЛЬНО РАСПОЛОЖЕННЫХ ПРЕДМЕТОВ (57) Изобретение представляет собой устройство для подбора горизонтально расположенных предметов, преимущест 15 Р 4 В 65 С 57/18, А 01 В 85/00 венно длинномерных. Цель изобретения - улучшение эксплуатационных. характеристик путем обеспечения упорядоченной подачи предметов в емкость. Устройство содержит каретку 1 с ходовой частью 3, установленной на роликах 11 и имеющей грузозахватные органы 6 с клиновой поверхностью, Предметы, например стержни 9, размещенные в шлицах 10 гребенчатой рейки 7, захватываются грузозахватными органами 6 и перемещаются до поворотного барабана 12 и далее в емкость 17. Перемещение стержней осуществляется упорядоченно параллельно друг другу без перекосов. 2 з.п, Ь-лы, 5 ил.Изобретение представляет собой устройство для подбора горизонтально расположенных предметов, преимущественно длинномерных, например пруткового материала различной длины, особенно обрезков стали для предварительно напряженной арматуры готовыхэлементов из предварительно напряженного бетона, получаемого непосредственно после изготовления обрезанием от гребенчатой стороны Формы элементов из предварительно напряженного , бетона.15 Известно устройство, содержащееподвижные в горизонтальной плоскостии связанные между. собой раму и каретку с опорными роликами на ходовойчасти, а также, связанные с ходовой 20частью каретки грузозахватный орган,перегрузочный орган и приемнуюемкость (авт,. св. СССР У 105827,кл. А О 1 Р 85/00, 1956),Однако данное устройство не обеспечивает упорядоченной подачи предметов в емкость, т,е. подачи предметов, сориентированных параллельнодруг другу и укладываемых в емкостибез перекосов. ЗОЦель изобретения - улучшение эксОплуатацианных характеристик путемобеспечения упорядоченной подачипредметов в емкость.На Фиг, 1 показано устройство,вид спереди; на. Фиг 2 - сечение А-Ана Фиг. 1; на Фиг. 3 - сечение Б-Биа фиг,1; на Фиг, 4 - поворотный барабан; на Фиг, 5 - сечение В-В нафиг, 4, вариант выполнения с магиитом.Устройство содержит каретку 1,связанную стационарно с рамой 2. Накаретке 1 пружинна установлена ходовая часть 3 каретки, которая крепится на каретке 1 посредством гильзы4. Ходовая часть 3 каретки имеетвилкообразную йорму и снабжена грузозахватными органами 5 и 6, имеющими форму клина и размещенными надгребенчатой рейкой 7, Грузоэахватныйорган 5 не по всей поверхности, ачастично выполнен с укосом 8 а грузозахватный орган 6 имеет укос 8 повсей поверхности, Захватываемые предметы, например стержни 9, размещенные в шлицах 10 гребенчатой рейки ,Межцу грузозахватными .ганами 5 и 6размещены опорные ролики 11, не менее. двух с обеих сторон ходовой части 3каретки, на которой установлен поворотный барабан 12 с приводом, включающим в себя, например, ременнуюили цепную передачу 13, огибающуюпару роликов 11, Поворотный барабаноснащен захватными элементами 14,расположенными аксиально по периметру (Фиг,4) так, что вместе с криволинейной направляющей 15 и барабаном12 образуются камеры, в которых стержни 9 транспортируются до наклоннойнаправляющей 16, эа которой установлена сборная емкость 17.Поворотный барабан 12 может бытьоснащен кольцом с постоянным магнитом 18.В случае работы с длинномернымистержнями используется опора 19,установленная на каретке посредствомполого вала 20 с возможностью откидывания в рабочее или нерабочее положение при помощи привода 21,Опора 19 состоит из корпуса 22фиг.3) с дополнительным грузоэахватным органом 23, имеющим клиновую захватную поверхность. Дополнительныйгрузоэахватный орган 23 сопряжен скриволинейной направляющей 24, радиус кривизны которой определяется радиусом поворотного барабана 12 плюсдиаметр стержня 9, Направляющая 24снабжена с одной или с,цвух сторонмагнитами 25 (Фиг.1), На опоре 19размещен доголнительный перегрузочный орган 26, выполненный в виде бесконечнозамкнутой цепи, на которой закреплены держатели 27, Привод цепиможет осуществляться с помощью фрикцианного колеса 28,За направляющей 24 на корпусе 22размещена дополнительная приемнаяемкость 29, установленная на однойлинии с емкостью 17. Емкость 29 врабочем положении Фиксируется упором 30, а откидывается для опорожнения посредством воздействия на рукоятку 31.Устройство работает следующим образом,Каретка 1 с ходовой частью 3 устанавливается на гребенчатой рейке 7.Для того, чтобы избедать опускания опорных роликов 11 и, следовательно, грузоэахватных органов 5 и 6 в шлицы 10 рейки, необходимо выполнить условие, чтобы расстояние между осями роликов соответствовало неравенствуа с Ь - з (Аиг.2), В результате установки ходовой части 3 подпружиненно относительно каретки 1 обеспечивается покачивание и обход всех неровнос. - тей гребенчатой рейки 7 без приподнимания одного или другого роликов 11.При перемещении каретки вдоль гребенчатой рейки 7 грузозахватные органы 5 и 6 забирают стержни 9. из шлицов 10 гребенчатой рейки 7. Стержни по укосам 8 перемещаются до поворотного барабана 12 и захватываются захватными элементами 14. Далее стержни 9 перемещаются вдоль криволинейной направляющей 15, попадают на наклонную направляющую 16 и сбрасываются в емкость 17, В случае работы с длинно- мерными стержнями опора 19 устанавливается приводом 21 в рабочее положение. Захват и перемещение стержней осуществляется аналогично с помощью дополнительного грузозахватного органа 23, дополнительного перегрузочного органа 26 с держателями 27 в дополнительную емкость 29,Опрокидывание емкости 29 для опорожнения осуществляется передачей усилия на рукоятку 31 при движении устройства по направлению вперед.Формула изобретения1. Устройство для подбора горизонтально расположенных предметов, преимущественно длинномерных, содержащее подвижные в горизонтальной плоскости и связанные между собой раму и каретку с опорными роликами на ходовой части, связанные с ходовой частью каретки грузозахватный орган, перегрузочный орган и приемную емкость, о т л и ч а ю щ е е с я тем, что, с целью улучшения эксплуатационных характеристик путем обеспечения упорядоченной подачи предметов в емкость, грузозахватный орган жестко смонтирован на ходовой части каретки и выполнен вильчатым с клиновыми захватными поверхностями, обращенными острыми концами по ходу ее движения, перегрузочный орган содержит поворотный барабан с захватными элементами, при этом устройство снабжено наклонной и криволинейной направляющими, закрепленными на ходовой части карет ки, вторая из которых сопряжена од"ним концом с утолщенной частью клинагрузозахватного органа и ориентирована параллельно криволинейной поверхности барабана, а первая сопря жена одним концом с упомянутым барабаном, а другим - с приемной емкостью, опорой и размещенными на последней дополнительными грузозахватным склиновой поверхностью и перегрузоч О ным с захватными элементами органами, сопряженной одним концом с утолщенной частью клина дополнительногогрузозахватного органа криволинейнойи размещенной под другим концом по следней, наклонной, сопряженной сприемной емкостью, направляющими,при этом опора связана с ходовойчастью каретки посредством пологовала, размещенного одним концом во ЗО втулке, смонтированной на упомянутойходовой части, подпружиненной в вертикальной плоскости относительно рамы устройства.2. Устройство по п.1, о т л и ч аю щ е е с я тем, что вторая приемная емкость закреплена на опоре шарнирно с возможностью откидывания, авторой перегрузочный орган выполнен 40 в виде бесконечнозамкнутой цепи сзакрепленными на ней держателями дляпередачи предметов вдоль криволинейной направляющей, по контуру которойустановлены магниты,45 3, Устройство по пп,1 и 2, о тл и ч а ю щ е е с я тем, что полыйвал установлен во втулке с возможностью осевого поворота от привода.1418227 тавитель Е.Умрихинаред Л. Олийнык орректор Н,Король Редактор Г, Г раж 78 аз 4116 сное афическое предприятие, г, Ужгород, ул. Проектная ооизводственноВНИИПИ Государственног по делам изобретений113035, Москва, Ж, Рауш комитета СССР открытий кая наб., д. 4/5
