Зарядно-разрядный формирователь импульсов

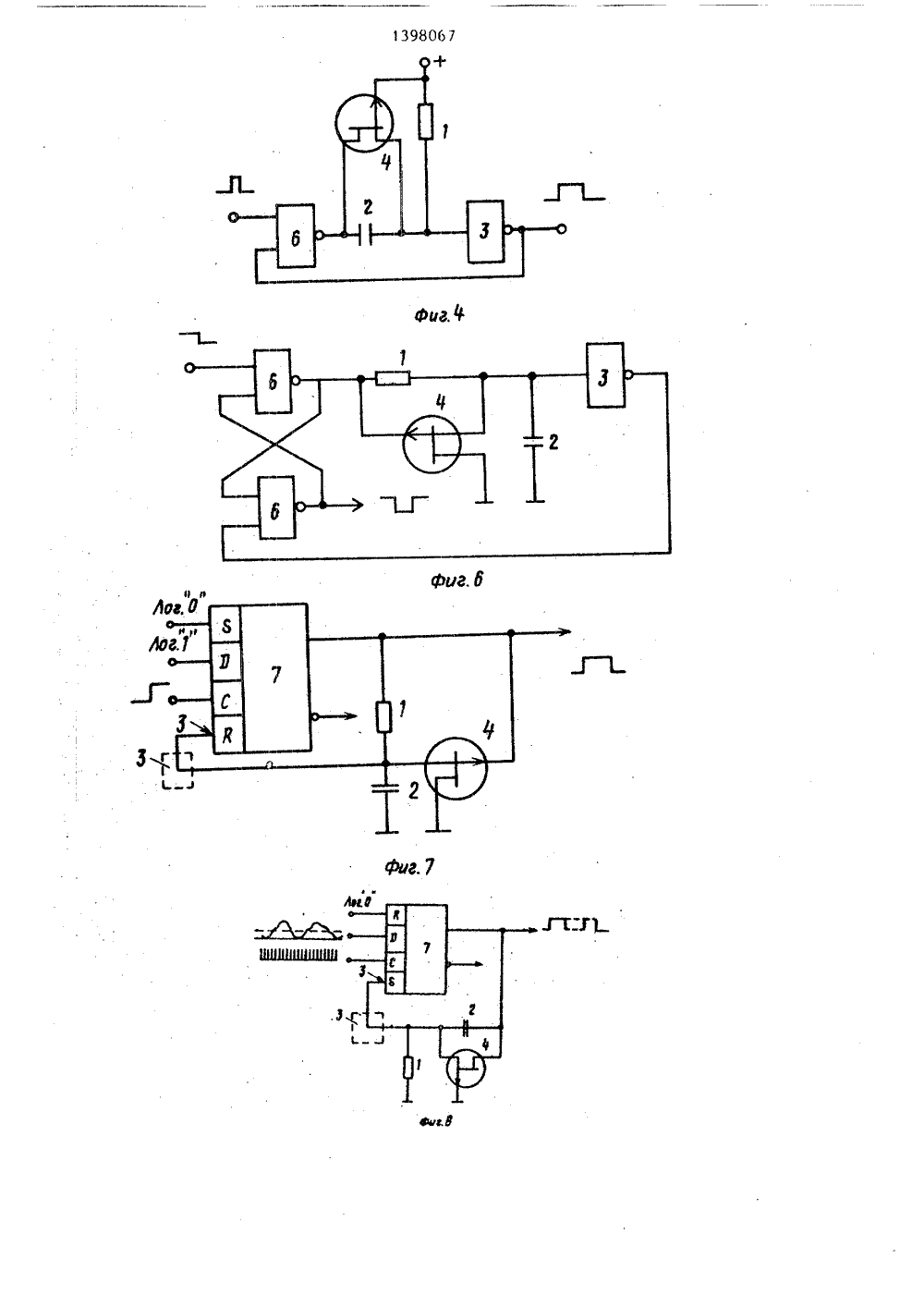

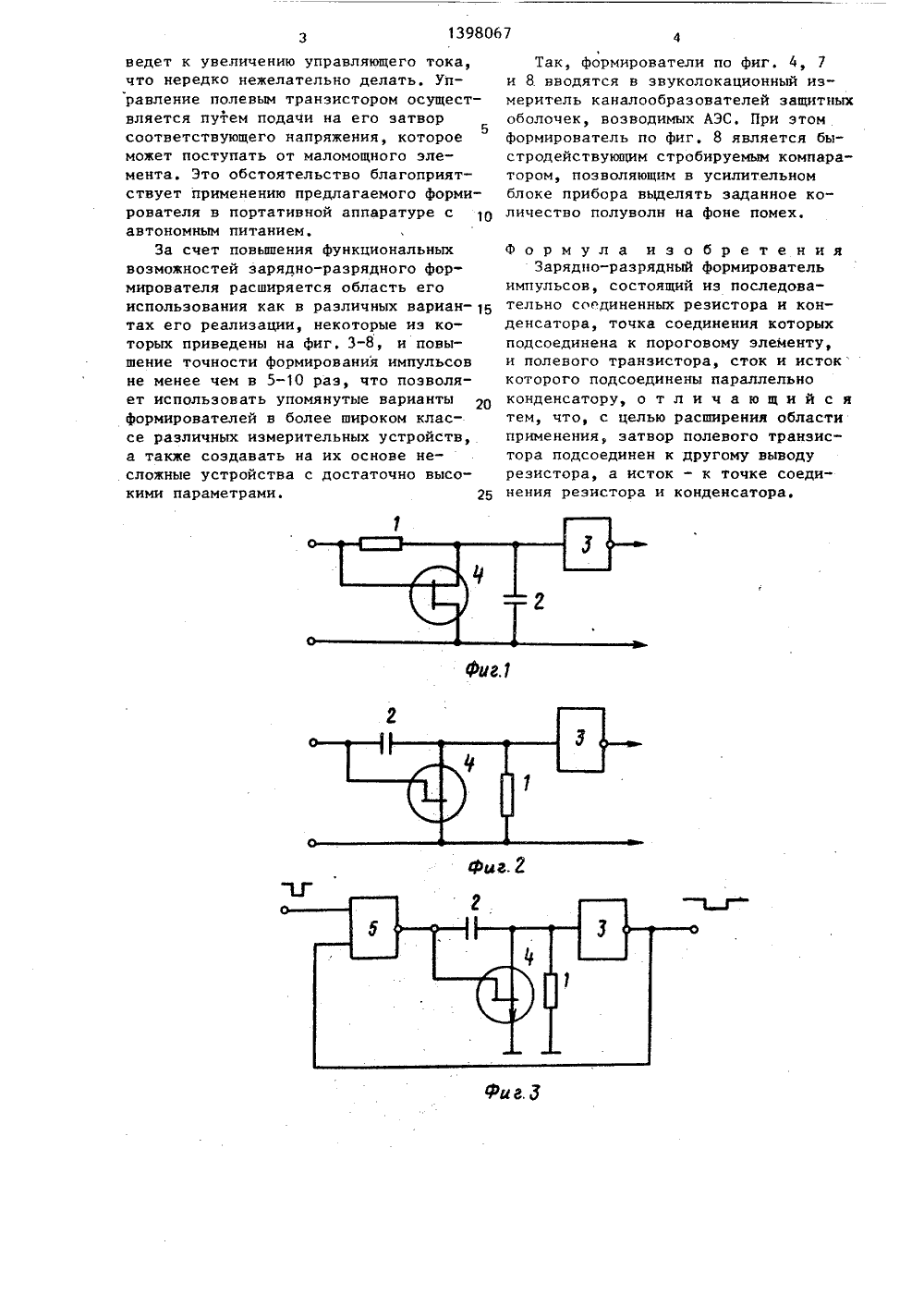

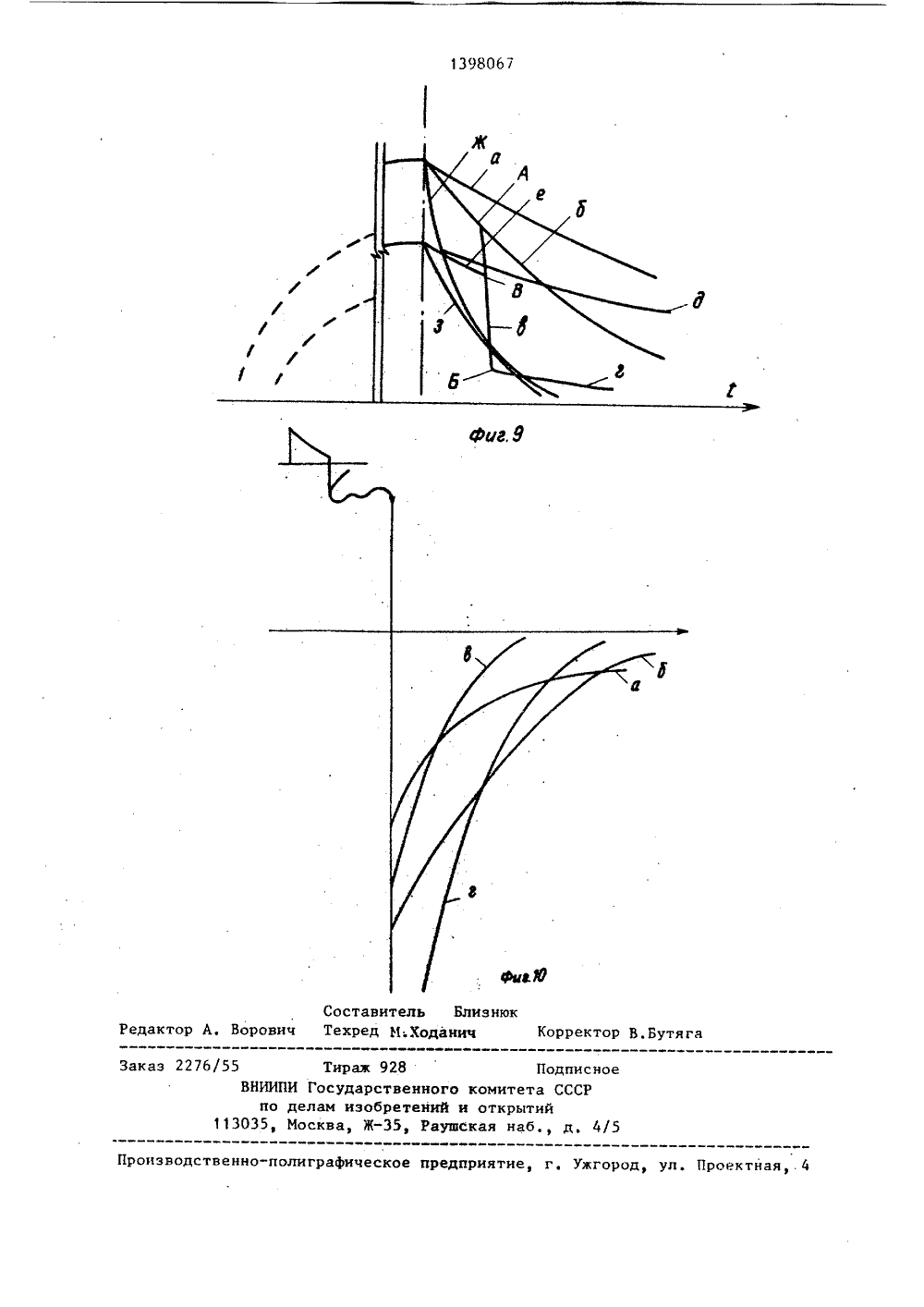

Изобретение относится к импульснойтехнике и предназначено тля использования в различных устройствах измерительной техники, например в звуколокаторах, в составе различных времяформирующих импульсных устройств,ждущих мультивибраторах.Цель изобретения - расширение,области применения и функциональныхвозможностей путем повышения быстро 10действия срабатывания при разряде засчет того, что в известном зарядноразрядном формирователе затвор полевого транзистора подсоединен к друго 15йу выводу резистора, а исток - к точ 1 е соединения конденсатора и реэисТора.На фиг. 1 представлена принципиальная схема зарядно-разрядного фор 20мирователя на основе интегрирующейцепи; на фиг. 2 - то же, на основедифференцирующей цепи; на фиг. 3-6примеры использования зарядно-разрядного формирователя в составе различйых ждущих мультивибраторов на логигичесих элементах различной структуры; на фиг. 7 и 8 - схемы ждущихмультвибраторов на триггерах Р-типа;ца фиг. 9 и 10 - экспериментальныезависимости, снятые при подключении30различных вариантов зарядно-разрядныхФормирователей,Зарядно-раэрядный Формирователь наоснове интегрирующей цепи состоит изпоследовательно соединенных резисторов 1, конденсатора 2, точка соединения которых подключена к пороговомуэлементу 3 и к истоку полевого транзистора 4, сток которого подсоединенк другому выводу конденсатора, а затвор - к другому выводу резистора,Ждущие мультивибраторы, в составе которых может быть использовано предлагаемое устройство, содержит логическиеэлементы И-НЕ 5, ИЛИ-НЕ 6 или Э-триггер 7,Устройство по фиг. 1 работает следующим образом,Заряд конденсатора (Фиг. 1) проходит через резистор по известной экспо.50ненциальной зависимости. При этом полевой транзистор практически не влияет на заряд конденсатора 2 до уровнясрабатывания порогового элемента 3.После этого с выхода элемента 3 поступает команда на переключение переключающего элемента (элемент 5 или 6,например, на фиг. 3 и 4), полевойтранзистор о гпирается и разряжает конденсатор 2 (при этом поленой транзистор оказывается включенным инверсно). Остаточное напряжение на конденсаторе практически равно нулю, По окончании разряда может поступать следующий запускающий импульс для формирования заряда конденсатора 2 через резистор 1 при той же точности Формирования длительности, как и через другое, более продолжительное время. При разряде конденсатора 2 полупроводниковым диодом, биполярным транзистором или тиристором эта точность ухудшается.Устройство по фиг, 2 работает сле дующим образом.Заряд конденсатора 2 проходит через резистор 1, а напряжение на входе порогового элемента 3 вначале возрастает скачком, а потом экспоненциально уменьшается до напряжения срабатывания элемента 3, с которого поступает команда переключающему элементу 5 или 6 (фиг, 3 и 4), в результате переключения последнего на входе элемента 3 образуется обратный скачок напряжения с последующим разрядом конденсатора.Разряд конденсатора в формирователе до напряжения, близкого к нулю, происходит значительно быстрее, чем в других формирователях при разряде конденсатора через полупроводниковый диод или биполярный транзистор. Следовательно, в формирователе повышается точность Формирования длительности импульса.Таким образом, осуществляется управления полевым транзистором непосредственно от того же элемента и с того же выхода, к которому подсоединен зарядный резистор, благодаря чему происходит с максимальным быстродействием включение полевого транзистора при поступлении на упомянутый элемент команды разряда, По сравнению с биполярным транзистором у полевого транзистора нет задержки включения по. цепи сигнала управления, которая вызывается у биполярного транзистора посредством образования цепи интегрирования, состоящей иэ токоограничивающего резистора, подключенного к базе, и емкости базы. Кроме того, для управления транзистором в различных вариантах включения зарядно-разрядного формирователя требуется дополнительное оборудование, Уменьшение величины токоограничиваюшего резистора139806 ведет к увеличению управляющего тока,что нередко нежелательно делать. Управление полевым транзистором осуществляется путем подачи на его затвор5соответствующего напряжения, котороеможет поступать от маломощного элемента, Это обстоятельство благоприятствует применению предлагаемого формирователя в портативной аппаратуре савтономным питанием,За счет повышения функциональныхвозможностей зарядно-разрядного формирователя расширяется область егоиспользования как в различных вариантах его реализации, некоторые из которых приведены на фиг, 3-8, и повышение точности формирования импульсовне менее чем в 5-10 раэ, что позволяет использовать упомянутые вариантыформирователей в более широком классе различных измерительных устройств,а также создавать на их основе несложные устройства с достаточно высокими параметрами. 25 74Так, формирователи по фиг. 4, 7 и 8. вводятся в звуколокационный измеритель каналообразователей защитных оболочек, возводимых АЭС, При этом формирователь по фиг, 8 является быстродействующим стробируемым компаратором, позволяющим в усилительном блоке прибора выделять заданное количество полуволн на фоне помех. Формула изобретенияЗарядно-разрядный формирователь импульсов, состоящий из последовательно соединенных резистора и конденсатора, точка соединения которых подсоединена к пороговому элементу, и полевого транзистора, сток и исток которого подсоединены параллельно конденсатору, о т л и ч а ю щ и й с я тем, что, с целью расширения области применения, затвор полевого траиэис" тора подсоединен к другому выводу резистора, а исток - к точке соединения реэистора и конденсатора.1398067 6/55 Тирая 928 Подпис ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д
