Способ заготовки деревьев

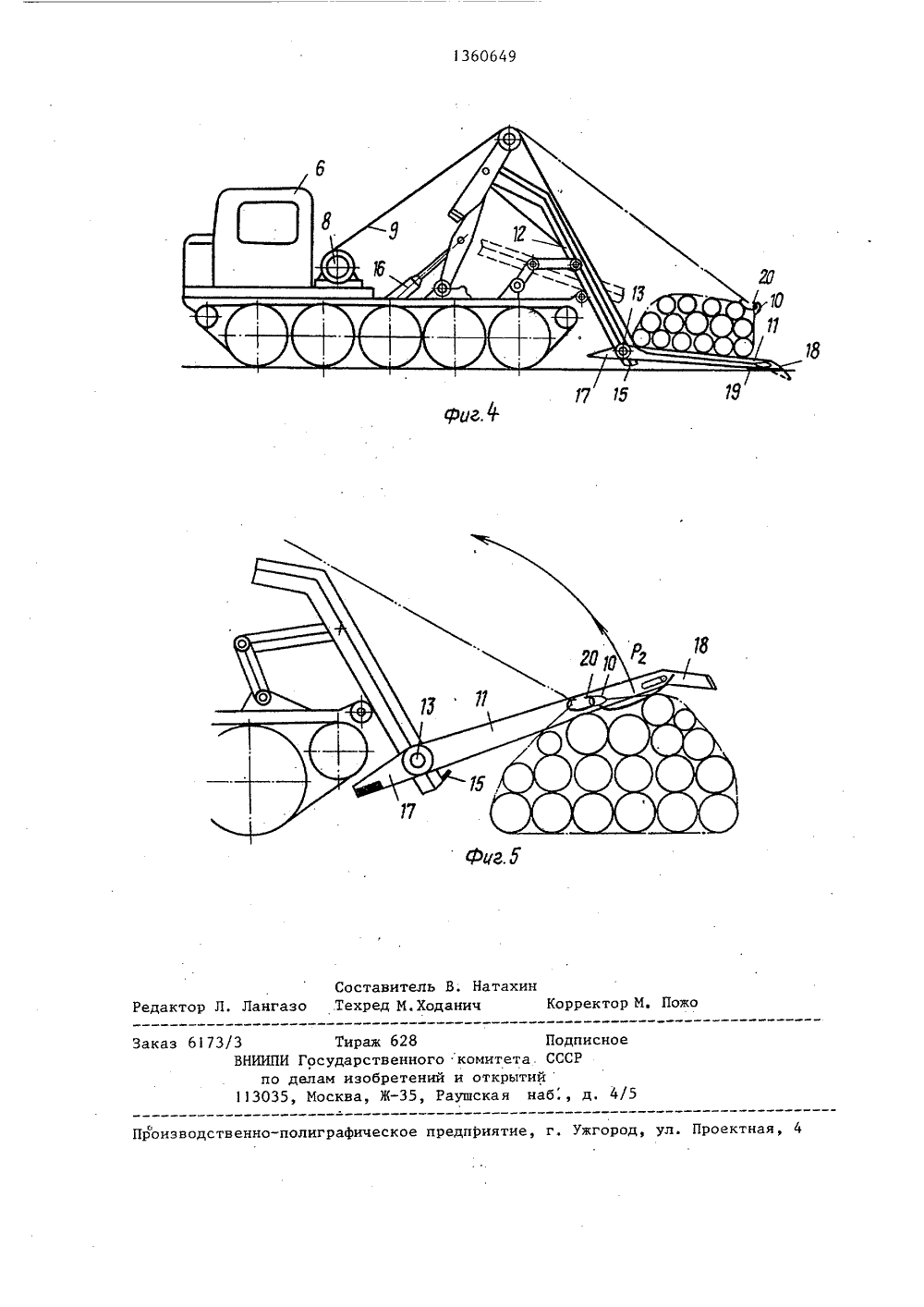

(51)4 А 0 3/08 ИСАНИЕ ИЗОБРЕТЕНИОРСНОМУ СВИДЕТЕЛЬСТВУ О К.И. Вороницын,Стефанов СУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(46) 23.12.87. Бюл. У 47 (71) Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промьппленности(54) СПОСОБ ЗАГОТОВКИ ДЕРЕВЬЕВ(57) Изобретение относится к лесозаготовительной промышленности. Цельизобретения - повышение производительности. Способ включает срезаниедеревьев, укладку их группами с перекрещиванием их стволовф в единой зонеи расположением их комлей по общемурадиусу. После подъезда задним ходомтрелевочного средства к каждой сформированной группе деревьев сбокус внешней стороны опускают щит с бивнем на землю, заводят бивень под комли деревьев группы. Одновременно заводят трос и совмещают все комлидеревьев в единую пачку, которую чокеруют тросом. После этого пачку деревьев трелюют к месту складирования.5 ил.35 1 13606Изобретение относится к технологии заготовки деревьев и может бытьщ:пользовано в лесной промышленности.Цель изобретения - повышение про 5изводительности.На фиг. 1 изображен схематичныйвид лесосеки, где ведется заготовкадеревьев предлагаемым способом; нафиг, 2 - схематичный вид трелевочного средства перед взаимодействиемс уложенными деревьями; на фиг. 3 -то же, при заведении конца троса лебедки под комли уложенных деревьев;на фиг. 4 - то же, после совмещения 15деревьев в пачку и чокеровки ее единой петлей; на Фиг. 5 - то же, передзатаскиванием зачокерованной .пачкидеревьев.Способ осуществляется следующим 20образом,Лесозаготовительная машина 1,перемещаясь по лесосеке 2, срезаетна ней деревья и укладывает их группами 3-5 объемом, соответствующим 25грузоподъемности трелевочного средства 6. При укладке деревья каждойгруппы перекрещивают в единой зоне7, располагая торцы их комлей вокругуказанной зоны по общему для них радиусу. Трелевочное средство 6 подъезжает к каждой сформированной группе.сбоку, с внешней стороны. Его лебедку 8 переводят в положение свободнойразмотки троса 9, конец которогопетлей 1 О закреплен на носовой частибивня 11. Последний поворачиваютотносительно щита 12 вокруг оси 13Риз положения а (фиг, 2) в положениев, от ограничителя 14 в сторону ограничителя 15 на щите 12, Для этогощит 12 гидроцилиндром 16 опускаютдо опирания бивня 11 плечом 17 вгрунт. Далее перемещают трелевочноесредство 6 задним ходом и бивень,11, 45взаимодействуя плечом 17 с грунтом,поворачивается вокруг оси 13. Носовая часть бивня 11, заканчивающаясяклювом 18, частично внедряется приэтом в грунт. Бивень 11 опирается вограничитель 15 или несколько не доходит до него. Затем задним ходомтрелевочного средства бивень 11 заводят под комли деревьев группы(фиг. 3). При этом под Указанные комли начинает заходить и конец троса 9лебедки. После того как комли ближних к трелевочному средству деревьевначнут упираться в его щит 12, тре 49 2левочное средство 6 перемещают (задним ходом) по радиусу вокруг зоны 7 пересечения деревьев. При этом осуществляется совмещение перекрестно лежащих деревьев группы вокруг зоны .7 их пересечения и заведение под их комли конца троса 9 лебедки. В процессе движения трелевочного средства клюв 18 бивня 1 незначительно пашет грунт, Внедрению бивня 11 в грунт препятствует лыжа 19. После совмещения деревьев разбег их торцов находится в допустимых пределах, конец троса 9 лебедки располагается за комлями деревьев всей группы со стороны, противоположной трелевочному средству 6, комли деревьев группы лежат в виде пачки на бивне 1. Оператор трелевочного средства выходит из его кабины и, например, с помощью скобы 20 вручную тянет за проходящий над поверхностью щита 12 участок троса 9, создавая необходимую его слабину. При этом оператор накладывает вытянутый участок троса на комли деревьев. Далее он отсоединяет петлю 10 от носовой части бивня 11 и подсоединяет ее к скобе 20 (фиг, 4), Таким образом вокруг комлей деревьев группы (пачки) образуется единая тросовая петля.Процедура чокеровки единой петлей может быть выполнена и по иному. Перемещением трелевочного средства 6 вперед бивень 11 выводится из-под комлей деревьев пачки, Затем гидроцилиндром 16 поднимают щит 12 с опертым в ограничитель 15 бивнем 11 до такого положения, когда носовая часть бивня окажется несколько вьппе комлей деревьев пачки, Далеевключают лебедку 8 на сматывание троса. Вся пачка при этом перемещается тросом 9, частично разворачивается и затаскивается на щит 12. При перемещении пачка упирается в бивень 11, поворачивая последний вверх вокруг оси 13, После перехода центра тяжести бивня 11 за эту ось бивень под собственным весом опускается на ограничитель 14, т.е. в положение а. Затем гидроцилиндром 16 поднимают щит 12 трелевочного средства 6 в транспортное положение и затормаживают лебедку. При дальнейшем движении машины вперед зачокерованная пачка разворачивается, устанавливаясь из поперечного относительно трелевочного( фцг.1 средства 6 положения в продольное.Затем трелевочное средство с пачкойотправляется к месту разгрузки, гделебедку 8 вновь включают в положениесвободной размотки и гидроцилиндром16 опускают щит, не допуская контакта плеча 17 бивня с грунтом. Пачкаскатывается на землю, тросовая петляослабевает, Оператор, выйдя из кабины, размыкает петлю путем отсоединения конца троса лебедки от скобы20, Затем включает лебедку 8 на сматывание троса 9 и гидроцилиндром 16возвращает щит 12 с бивнем 11 в транспортное положение. Далее операторвновь закрепляет петлю 10 троса 9на носовой части бивня 11. После этого трелевочное средство перемещаетсяк очередной группе уложенных деревьев. Применение предлагаемого способапозволяет повысить производительностьпри заготовке деревьев путем более 25 рационального использования трелевочных средств. Формула изобретения Способ заготовки деревьев, включающий валку деревьев в объеме трелюемой пачки, чокеровку веерообраэно лежащих деревьев, совмещение деревьев в пачку с помощью трелевочного средства, затаскивание ее на трелевочное средство и трелевку, о т л и ч а ющ и й с я тем, что, с целью повыщения йроизводительности, после валки деревья укладывают, перекрещивая в единой зоне и располагая торцы их комлей вокруг этой зоны по общему радиусу, совмещают деревья в пачку трелевочным средством вокруг зоны перекрещивания и одновременно заводят этим средством под комли деревьев конец троса лебедки, после чего пачку чокеруют единой петлей и затаскивают на трелевочное средство.360649 Корректс ожо 3 Тираж 628ВНИИПИ Государственного кпо делам изобретений и113035, Москва, Ж, Рауш Заказ 6173 писно роизв Ужг графическое предприя ул твенноедактор Л. Лангазо .Т авитель В. Натаед М. Ходанич омитета С открытийская наб
