Устройство для функционального контроля радиостанции

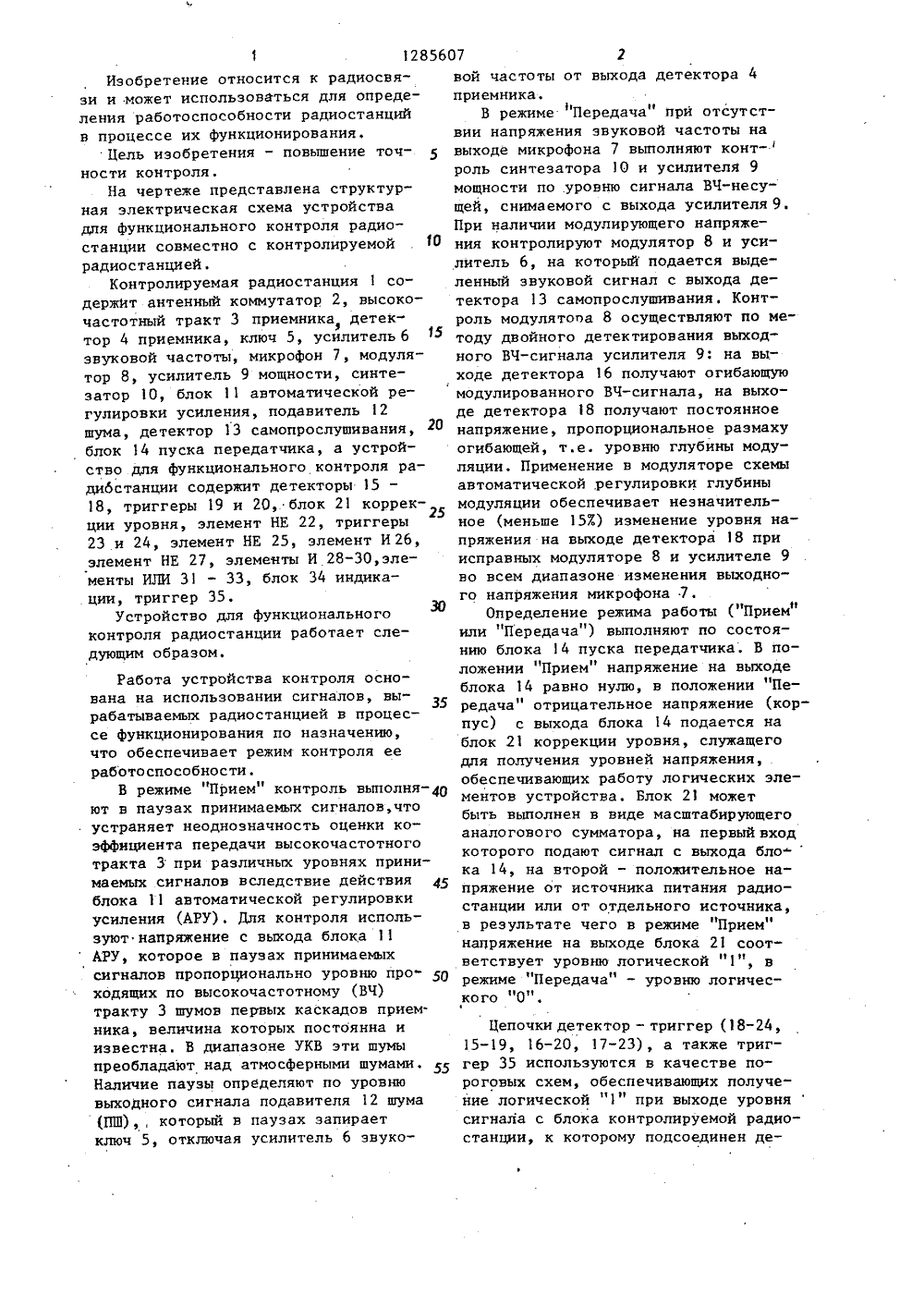

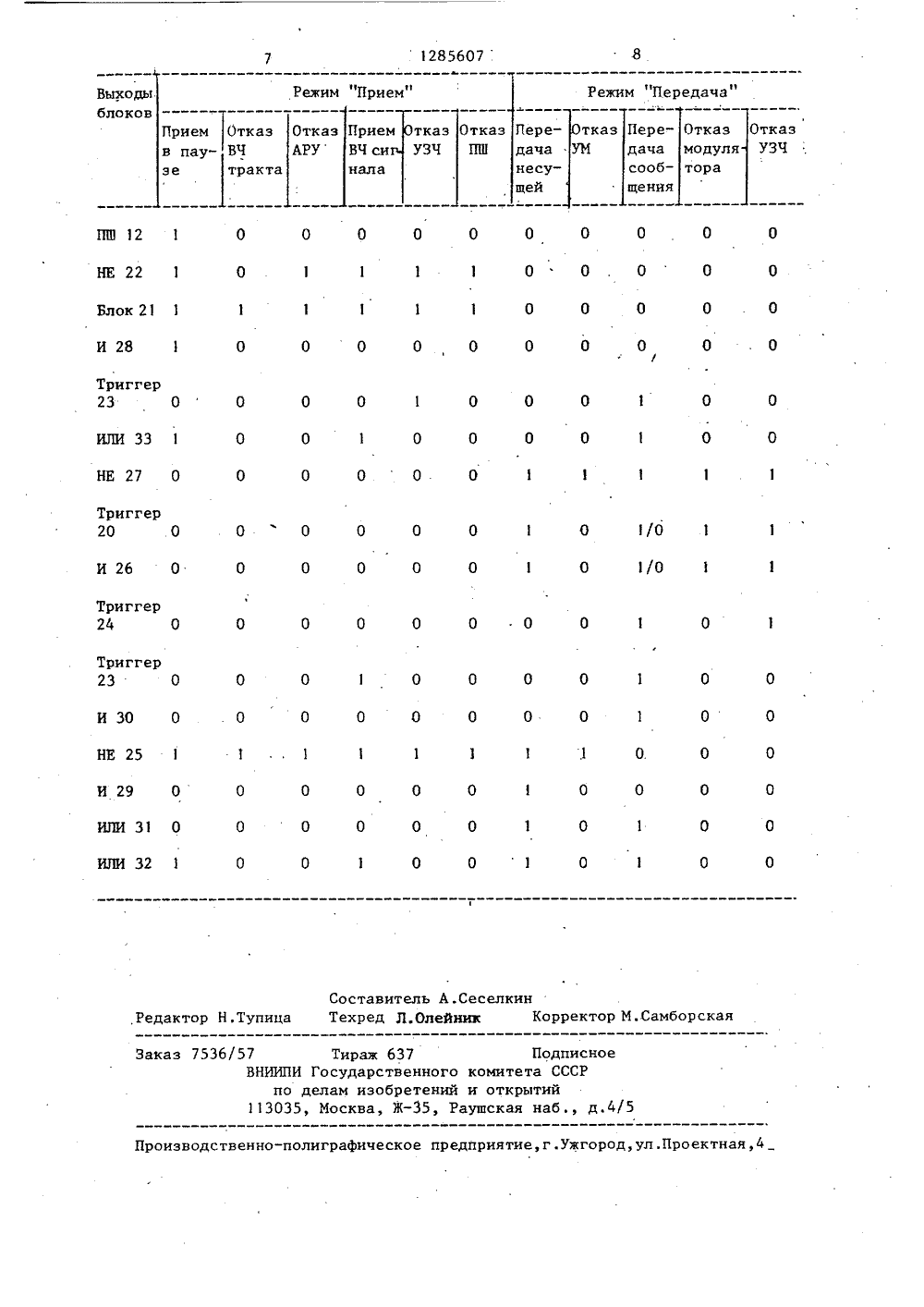

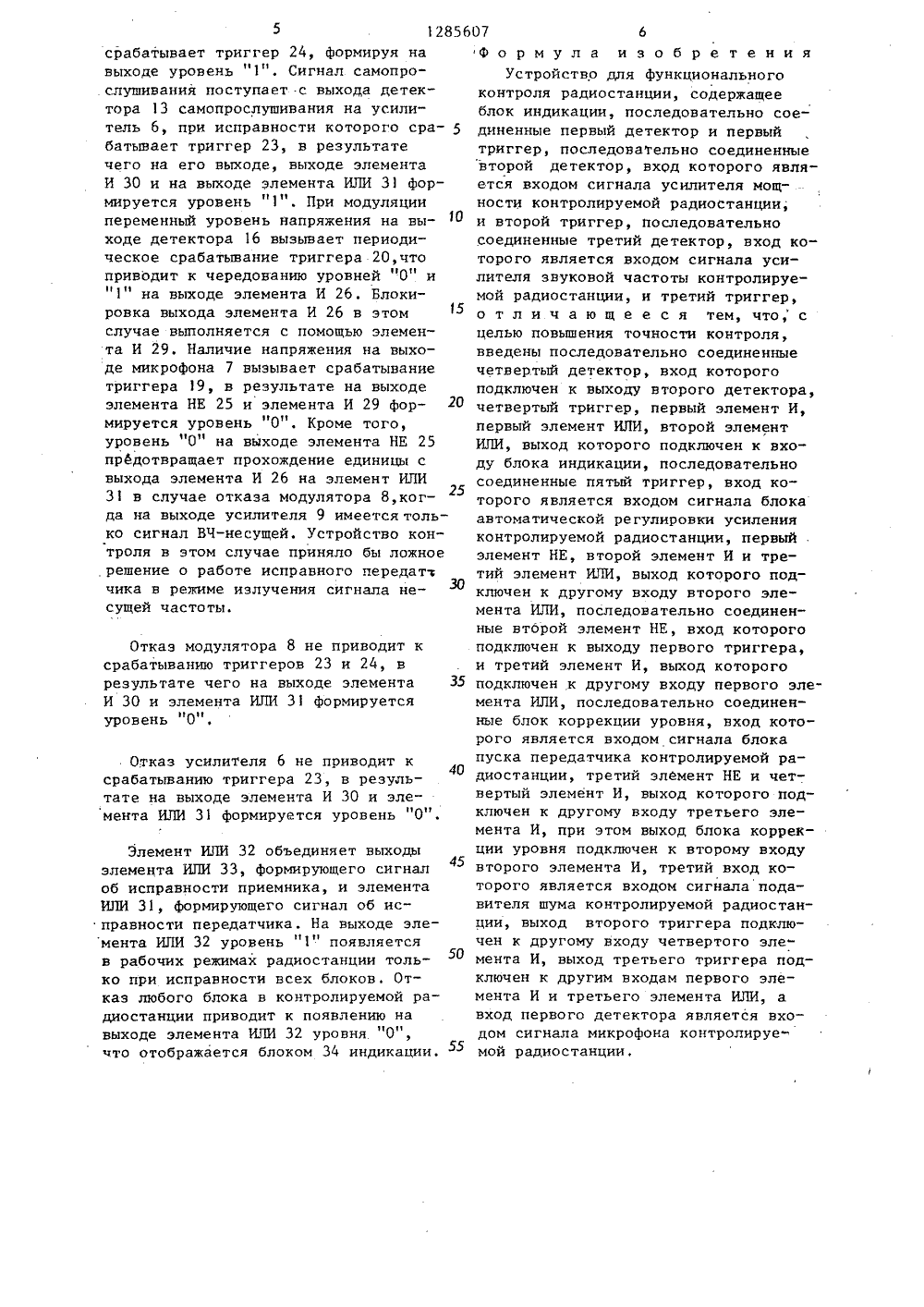

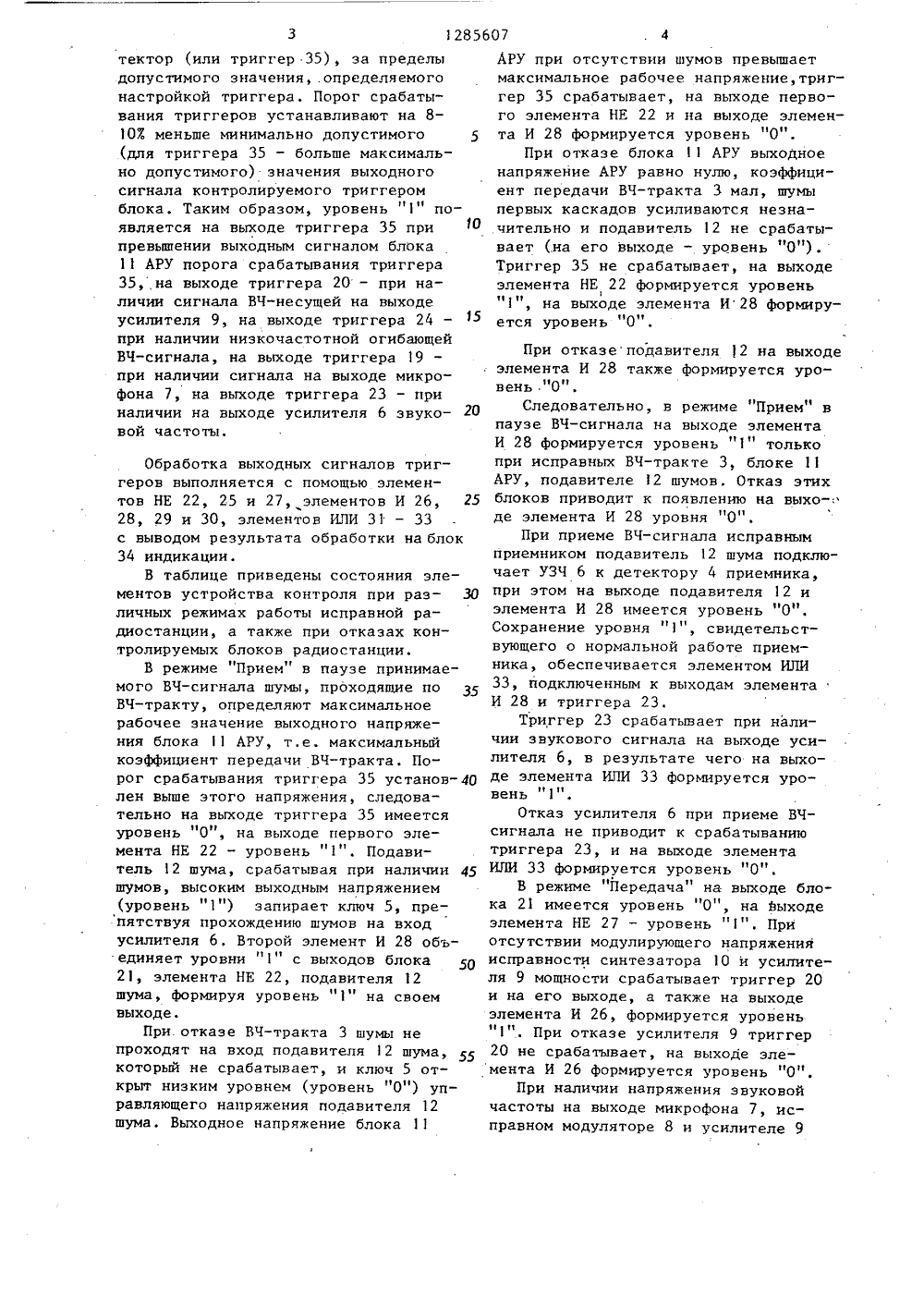

(46 71 в ССС и ский ских 1975 и кола,ГОСУДАРСТВЕННЫЙ НОМИТ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И) Киевский институт инженергражданской авиации им.60-лети(56) Авторское свидетельство СУ 1029420, кл. Н 04 В 17/00,Качан В,К., Сокол В.В. и. ТаВ.В. Средства связи пассажсамолетов. - Киев: Высшаяс 228(54) УСТРОЙСТВО ДЛЯ ФУНКЦИОНАЛЬНОГОКОНТРОЛЯ РАДИОСТАНЦИИ(57) Изобретение относится к радиосвязи. Цель изобретения - повьппениеточности контроля. На ил. представлена структурная эл.схема устр-ва совместно с контролируемой радиостанцией. Устр-во содержит детекторы 1518, триггеры 19, 20, 23, 24 35, блок21 коррекции уровня, эл-ты НЕ 22, 25и 27, эл-ты И 26, 28-30, эл-ты ИЛИ31 - 33, блок 34 индикации. Работа устрва основана на использовании сигналов, вырабатываемых радиостанцией впроцессе функционирования по назначению, что обеспечивает режим контроляее работоспособности. 1 табл., 1 ил.12856Изобретение относится к радиосвязи и может использоваться для определения работоспособности радиостанций в процессе их функционирования.Цель изобретения - повышение точности контроля.На чертеже представлена структурная электрическая схема устройства для функционального контроля радиостанции совместно с контролируемой . 10 радиостанцией.Контролируемая радиостанция 1 содержит антенный коммутатор 2, высокочастотный тракт 3 приемника детектор 4 приемника, ключ 5, усилитель 6 звуковой частоты, микрофон 7, модулятор 8, усилитель 9 мощности, синтезатор 10, блок 11 автоматической регулировки усиления, подавитель 12 шума, детектор 13 самопрослушивания, 20 блок 14 пуска передатчика, а устройство для функционального контроля радиостанции содержит детекторы 15 - 18, триггеры 19 и 20, блок 21 коррекции уровня, элемент НЕ 22, триггеры 23 и 24, элемент НЕ 25, элемент И 26, элемент НЕ 27, элементы И 28-30,элементы ИЛИ 31 - 33, блок 34 индикации, триггер 35.Устройство для функционального контроля радиостанции работает следующим образом.Работа устройства контроля основана на использовании сигналов, вырабатываемых радиостанцией в процессе функционирования по назначению,что обеспечивает режим контроля ееработоспособности,В режиме "Прием" контроль выполня-д 0ют в паузах принимаемых сигналов,чтоустраняет неоднозначность оценки коэффициента передачи высокочастотноготракта 3 при различных уровнях принимаемых сигналов вследствие действияблока 11 автоматической регулировкиусиления (АРУ). Для контроля используют напряжение с выхода блока 11АРУ, которое в паузах принимаемыхсигналов пропорционально уровню проходящих по высокочастотному (ВЧ)тракту 3 шумов первых каскадов приемника, величина которых постоянна иизвестна, В диапазоне УКВ эти шумыпреобладают над атмосферными шумами.Наличие паузы определяют по уровнювыходного сигнала подавителя 12 шума(ПШ) который в паузах запираетключ 5, отключая усилитель 6 звуко 07 2вой частоты от выхода детектора 4 приемника.В режиме Передача" при отсутствии напряжения звуковой частоты на выходе микрофона 7 выполняют конт-роль синтезатора 1 О и усилителя 9 мощности по уровню сигнала ВЧ-несущей, снимаемого с выхода усилителя 9При наличии модулирующего напряжения контролируют модулятор 8 и усилитель 6, на который подается выделенный звуковой сигнал с выхода детектора 13 самопрослушиванияКонтроль модулятора 8 осуществляют по методу двойного детектирования выходного ВЧ-сигнала усилителя 9: на выходе детектора 16 получают огибающую модулированного ВЧ-сигнала, на выходе детектора 18 получают постоянное напряжение, пропорциональное размаху огибающей, т.е. уровню глубины модуляции. Применение в модуляторе схемы автоматической регулировки глубины модуляции обеспечивает незначительное (меньше 15 Х) изменение уровня напряжения на выходе детектора 18 при исправных модуляторе 8 и усилителе 9 во всем диапазоне изменения выходного напряжения микрофона 7.Определение режима работы (" Прием или "Передача" ) выполняют по состоянию блока 14 пуска передатчика. В положении "Прием" напряжение на выходе блока 14 равно нулю, в положении "Передача" отрицательное напряжение (корпус) с выхода блока 14 подается на блок 21 коррекции уровня, служащего для получения уровней напряжения, обеспечивающих работу логических элементов устройства. Блок 21 может быть выполнен в виде масштабирующего аналогового сумматора, на первый вход которого подают сигнал с выхода бло ка 14, на второй - положительное напряжение от источника питания радиостанции или от отдельного источника, в результате чего в режиме "Прием"напряжение на выходе блока 21 соответствует уровню логической "1", врежиме Передача" - уровню логического "О".Цепочки детектор - триггер (18-24, 15-19, 16-20, 17-23), а также триггер 35 используются в качестве пороговых схем, обеспечивающих получение логической "1" при выходе уровня сигнала с блока контролируемой радиостанции, к которому подсоединен де 1285607тектор (или триггер 35), за пределыдопустимого значения,.определяемогонастройкой триггера. Порог срабатывания триггеров устанавливают на 8103 меньше минимально допустимого 5(для триггера 35 - больше максимально допустимого) значения выходногосигнала контролируемого триггеромблока. Таким образом, уровень "1" по -является на выходе триггера 35 припревышении выходным сигналом блока1 АРУ порога срабатывания триггера35,на выходе триггера 20 - при наличии сигнала ВЧ-несущей на выходеусилителя 9, на выходе триггера 24при наличии низкочастотной огибающейВЧ-сигнала, на выходе триггера 19при наличии сигнала на выходе микрофона 7, на выходе триггера 23 - приналичии на выходе усилителя 6 звуковой частоты. Обработка выходных сигналов триггеров выполняется с помощью элементов НЕ 22, 25 и 27, элементов И 26, 25 28, 29 и 30, элементов ИЛИ 31 - 33 с выводом результата обработки на блок 34 индикации.В таблице приведены состояния элементов устройства контроля при раз личных режимах работы исправной радиостанции, а также при отказах контролируемых блоков радиостанции.В режиме Прием" в паузе принимаемого ВЧ-сигнала шумы, проходящие по ВЧ-тракту, определяют максимальное рабочее значение выходного напряжения блока 11 АРУ, т.е, максимальный коэффициент передачи ВЧ-тракта, Порог срабатывания триггера 35 установлен выше этого напряжения, следовательно на выходе триггера 35 имеется уровень 0, на выходе первого элемента НЕ 22 - уровень "1". Подави- тель 12 шума, срабатывая при наличии 45 шумов, высоким выходным напряжением (уровень "1") запирает ключ 5, препятствуя прохождению шумов на вход усилителя 6. Второй элемент И 28 объединяет уровни "1" с выходов блока 21, элемента НЕ 22, подавителя 12 шума, формируя уровень "1" на своем выходе.При отказе ВЧ-тракта 3 шумы не проходят на вход подавителя 12 шума, который не срабатывает, и ключ 5 открыт низким уровнем (уровень "0") управляющего напряжения подавителя 12 шума. Выходное напряжение блока 11 АРУ при отсутствии шумов превышает максимальное рабочее напряжение,триггер 35 срабатывает, на выходе первого элемента НЕ 22 и на выходе элемента И 28 формируется уровень "0".При отказе блока 11 АРУ выходное напряжение АРУ равно нулю, коэффициент передачи ВЧ-тракта 3 мал, шумы первых каскадов усиливаются незначительно и подавитель 12 не срабатывает (на его выходе - уровень 0"). Триггер 35 не срабатывает, на выходе элемента НЕ 22 формируется уровень "1", на выходе элемента И 28 формируется уровень 0,При отказеподавителя 2 на выходеэлемента И 28 также формируется уровень "0".Следовательно, в режиме Прием впаузе ВЧ-сигнала на выходе элементаИ 28 формируется уровень "1" толькопри исправных ВЧ-тракте 3, блоке 11АРУ, подавителе 2 шумов, Отказ этихблоков приводит к появлению на выхо-:де элемента И 28 уровня "0",При приеме ВЧ-сигнала исправнымприемником подавитель 12 шума подключает УЗЧ 6 к детектору 4 приемника,при этом на выходе подавителя 12 иэлемента И 28 имеется уровень "О",Сохранение уровня "1, свидетельствующего о нормальной работе приемника, обеспечивается элементом ИЛИ33, подключенным к выходам элементаИ 28 и триггера 23.Триггер 23 срабатывает при наличии звукового сигнала на выходе усилителя 6, в результате чего на выходе элемента ИЛИ 33 формируется уровень "1".Отказ усилителя 6 при приеме ВЧсигнала не приводит к срабатываниютриггера 23, и на выходе элементаИЛИ 33 формируется уровень "0".В режиме "Передача" на выходе блока 21 имеется уровень "0", на выходеэлемента НЕ 27 - уровень "1". Приотсутствии модулирующего напряженияисправности синтезатора 10 и усилителя 9 мощности срабатывает триггер 20и на его выходе, а также на выходеэлемента И 26, формируется уровень11 11 . При отказе усилителя 9 триггер20 не срабатывает , на выходе элемента И 2 6 формируется уровень "0 " .При наличии напряжения звуковойчастоты на выходе микрофона 7 , исправном модуляторе 8 и усилителе 9срабатывает триггер 24, формируя на выходе уровень "1". Сигнал самопро.слушивания поступает с выхода детектора 13 самопрослушивания на усилитель 6, при исправности которого сра батывает триггер 23, в результате чего на его выходе, выходе элемента И 30 и на выходе элемента ИЛИ 31 формируется уровень "1". При модуляции переменный уровень напряжения на выходе детектора 16 вызывает периодическое срабатывание триггера 20,что приводит к чередованию уровней "0" и "1" на выходе элемента И 26. Блокировка выхода элемента И 26 в этом случае выполняется с помощью элемента И 29, Наличие напряжения на выходе микрофона 7 вызывает срабатывание триггера 19, в результате на выходе элемента НЕ 25 и элемента И 29 фор мируется уровень "0". Кроме того, уровень "0" на выходе элемента НЕ 25 предотвращает прохождение единицы с выхода элемента И 26 на элемент ИЛИ 31 в случае отказа модулятора 8,когда на выходе усилителя 9 имеется только сигнал ВЧ-несущей. Устройство контроля в этом случае приняло бы ложное решение о работе исправного передать чика в режиме излучения сигнала несущей частоты.Отказ модулятора 8 не приводит к срабатыванию триггеров 23 и 24, в результате чего на выходе элемента И 30 и элемента ИЛИ 31 формируется уровень "0".Отказ усилителя 6 не приводит к срабатыванию триггера 23, в результате на выходе элемента И 30 и элемента ИЛИ 31 формируется уровень "0".Элемент ИЛИ 32 объединяет выходы45 элемента ИЛИ 33, формирующего сигнал об исправности приемника, и элемента ИЛИ 31, формирующего сигнал об исправности передатчика. На выходе элемента ИЛИ 32 уровень "1" появляется в рабочих режимах радиостанции толь 50 ко при исправности всех блоков. Отказ любого блока в контролируемой радиостанции приводит к появлению на выходе элемента ИЛИ 32 уровня. "0", что отображается блоком 34 индикации.55 формула изобретенияУстройство для функциональногоконтроля радиостанции, содержащееблок индикации, последовательно соединенные первый детектор и первыйтриггер, последовательно соединенныевторой детектор, вход которого является входом сигнала усилителя мощ- -ности контролируемой радиостанции,и второй триггер, последовательносоединенные третий детектор, вход которого является входом сигнала усилителя звуковой частоты контролируемой радиостанции, и третий триггер,о т л и ч а ю щ е е с я тем, что, сцелью повышения точности контроля,введены последовательно соединенныечетвертый детектор, вход которогоподключен к выходу второго детектора,четвертый триггер, первый элемент И,первый элемент ИЛИ, второй элементИЛИ, выход которого подключен к входу блока индикации, последовательносоединенные пятый триггер, вход которого является входом сигнала блокаавтоматической регулировки усиленияконтролируемой радиостанции, первыйэлемент НЕ, второй элемент И и третий элемент ИЛИ, выход которого подключен к другому входу второго элемента ИЛИ, последовательно соединенные второй элемент НЕ, вход которогоподключен к выходу первого триггера,и третий элемент И, выход которогоподключен к другому входу первого элемента ИЛИ, последовательно соединенные блок коррекции уровня, вход которого является входом сигнала блокапуска передатчика контролируемой радиостанции, третий элемент НЕ и четвертый элемент И, выход которого подключен к другому входу третьего элемента И, при этом выход блока коррекции уровня подключен к второму входувторого элемента И, третий вход которого является входом сигнала подавителя шума контролируемой радиостанции, выход второго триггера подключен к другому входу четвертого элемента И, выход третьего триггера подключен к другим входам первого элемента И и третьего элемента ИЛИ, авход первого детектора является входом сигнала микрофона контролируемой радиостанции,71285607Отказ ОтказАРУ ПШзе Режим "Прием" Режим "Передача" Выходы блоков Лрием в пауОтказ УЗЧПередачасообЛере- тказдача .УМ Отказ Прием тказВЧ си УЗЧнала ОтказВЧтракта модулятора несущей щения О О О О О О О 1 1 1 О О . О О О О О О О О О 1 1 О О О О О О О О О О О О О Триггер23 О О О О О ИЛИ 33 1 НЕ 27 О О О О О О Триггер20 О 1/О 1 1/О 1 О О О О О 1 О О О И 26 О О О Триггер24 О О О О О О О О О Триггер23 О О О О О О О О О О О О О О О О 1 1 1 11 .1 О. О О О ОО О О О О О 1 О 1 О О О О О ИЛИ 31 О ИЛИ 32 1 О 1 О О1 О 1 О О Составитель А.СеселкинЗаказ 7536/57 Тираж 637 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5
