Номер патента: 29517

Опубликовано: 31.03.1933

Автор: Львович

МПК: H03B 1/02

Метки: использования, радиостанции, терянной, энергии

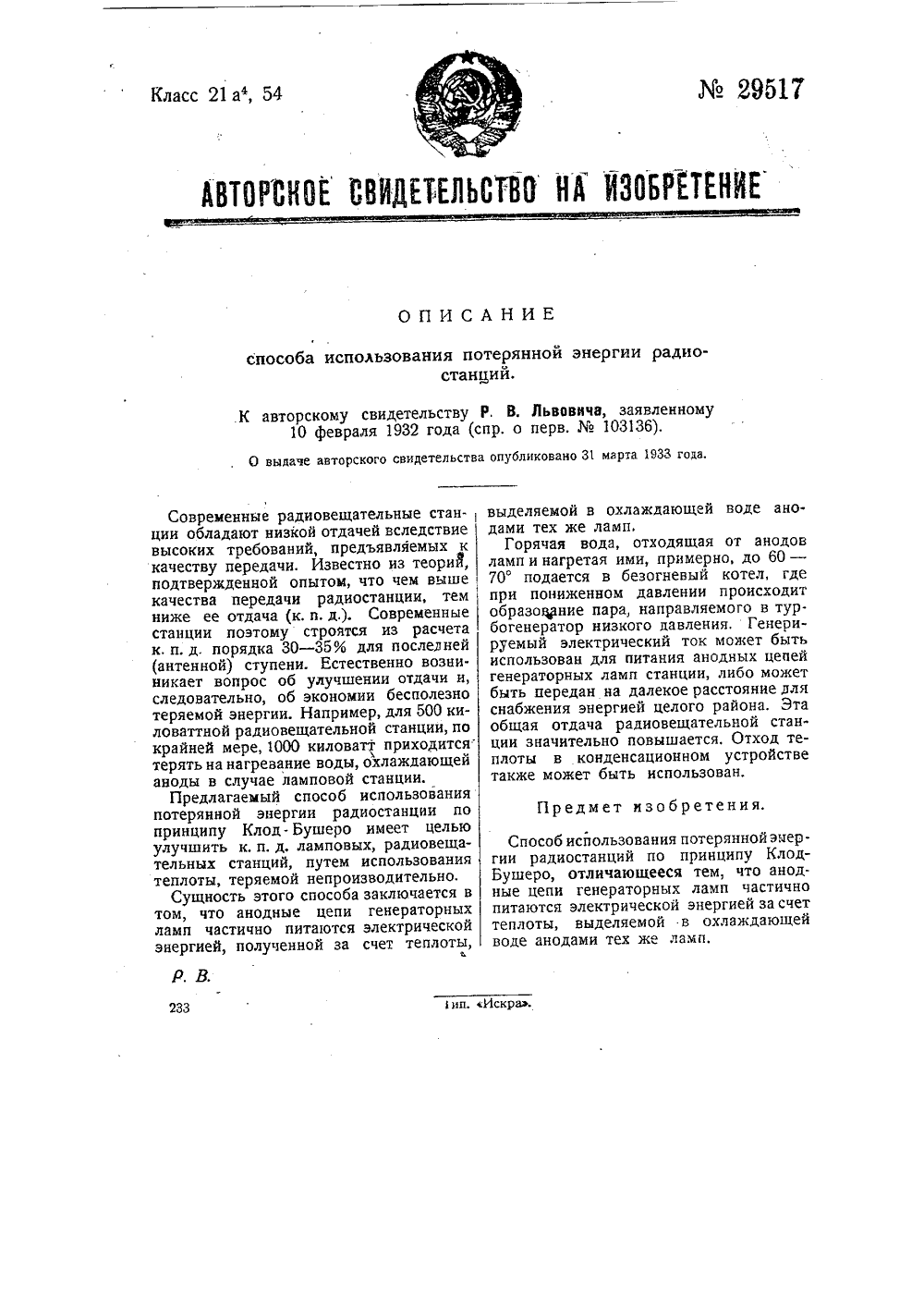

...эяерпо принципу Клодщееся тем, что анод- рных ламп частично еской энергией за счет мой в охлаждающей же ламп. Способ использо гии радиостанций Бушеро, отличаю ные цепи генерат питаются электрич теплоты, выделяе воде анодами тех ип, Искр ыдаче авторского свидетельс Современные радиовещательные ст ции обладают низкой отдачей вследств высоких требований, предъявляемых к качеству передачи. Известно из теорий, подтвержденной опытом, что чем выше качества передачи радиостанции, тем ниже ее отдача (к, и. д.). Современные станции поэтому строятся из расчета к, п. д. порядка 30 - 35% для послелней (антенной) ступени. Естественно возни. никает вопрос об улучшении отдачи и, следовательно, об экономии бесполезно теряемой энергии. Например,...

Номер патента: 292691

Опубликовано: 01.01.1971

Авторы: Василец, Колесников, Комиссар, Мермельштейп

МПК: A62B 35/00

Метки: крепления, малогабаритной, поясу, предохранительному, радиостанции

...10 пз Приспособление работает следующим образом.О Жесткий 2 и гибкий 3 элементы скобы 1соединяются между собой шарниром 4, после чего вся скооа 1 надевается на предохранительный пояс 9, В скобу 1 вставляется малогабаритная радиостанция 8 так, чтобы упор ная планка 7 охватывала ее корпус, после чего нажатием на гибкий элемент 3 вводится защелка 6 в отверстие 5 жесткого элемента 2.Прокладки 10 из гофрированной резины препятствуют смещению скобы 1 по длине пояо са 9. ранптельныинцией, при- приспособе приспособАвторыизобретения В, М, Василец Изобретение относится для строительно-монтажньКак известно, малогаба ция навешивается за спи монтажника, что создает зн ства в работе. На фиг, 1 изображен предок пояс с малогабаритной радиоста...

Номер патента: 428530

Опубликовано: 15.05.1974

Авторы: Ваванов, Всесоюзный, Иоф

МПК: H03H 7/30

Метки: автоматическогоподключения, временнойзадержки, радиостанции, системы, формирования

...триттера Шмитта, второй пнтегрирующей ценочкп и второго триггера Шмптта,выход которого соединен с входом системыподключения радиостанции, а выход каскадаформирования сигнала подключен к входупорогового устройства, выход последнего соединен с вторым входом второго триггераШмптта.На фиг. 1 изображена блок-схема предлагаемого устройства; на фиг, 2 показаны врсменныс диаграммы, поясняющие его работу.Устройство содержит каскады 1 формпро- Зо вяния сигналя и 2 формирования помехи, приемник 3 вызова радиостанции, интегрирующую цепочку 4, триггер Шмптта 5, интегрирующую цепочку б, триггер Шмпття 7, выход которого соединен с входом системы 8 подключения радиостанции, и пороговое устройство 9. Выход каскада формирования помехи соединен с...

Номер патента: 604195

Опубликовано: 25.04.1978

Авторы: Анпилов, Батраев, Блиндер, Макухин, Малявко, Хлебодаров

МПК: H04B 7/26, H04Q 7/20

Метки: диспетчерской, линии, подключения, радиостанции, связи, стационарной

...к входу генератора 9 и к второму входу приемника 10. К второму входу узла 13 управления блокировкой подключен первый в 5 )Д 25 30 Э 5 40 45 50 55 св ькол прием иха 1 тона,ьпого вызова, второи выхл которого соелинен с ворых вхолом реле 1, входом рле 2 и первым входом релс времени. Выход пс рвого реле 11 времени соедин с вторым вколом передатчика 5 стационарной радиостанции, выход второго реле 12 времеис третьим вколом узла 3 управления б.окировкой, причем дополнительный выход прис минка 10 сигнала блокировки соединен через б,ок 15 с вторым лополн гел,ным входом блока 7, к дополнительному выкоду которого п,- ключен второй вход третьего реле 14 време, выход которого соединен с вторым входом блока 1 д.Устройство лля подклочсния...

Номер патента: 745007

Опубликовано: 30.06.1980

Авторы: Волков, Сысоев

МПК: H04B 17/00

Метки: времени, переключения, радиостанции

...соединенного с входом ключа 5, сигнал отсутствует, ключ5 закрыт, Сигнал из антенны через блоксвязи с антенной 1 подается на детектор2, а с выхода детектора - на первыйвход компаратора 7 и через открытыйключ 3 - на интегратор 4. При этом интегратор 4 заряжается до некоторого уровня, соответствующего установившемусязначению сигнала в антенне,Компаратор 7, который не выдаетсигнала при совпадении величин входныхсигналов и выдает сигнал при несовпадении величин входных сигналов, приэтом выдает сигнал, который через открытый ключ 8 подается на второй входэлемента И 9. На выходе этого элемента И 9 и элемента И 14 сигнала нет,счетчик 15 остановлен, Сигнал с выходагенератора тактовых импульсов 13 черезэлемент И 16 поступает на делитель 17.В...

Номер патента: 465993

Опубликовано: 07.09.1981

Автор: Жилин

МПК: H04B 7/20

Метки: аварийной, исз, координат, помощью, радиостанции

...расстояния между общение, или сигналы не модулируютсяникаким сообщением.Координаты аварийной радиостанциивычисляются путем интегрирования текущей сорости изменения расстояниямежду ИСЗ и аварийной радиостанцией;Значение интеграла укаэанной величиныза период между моментами Ф и 2 определяется разность расстояний междуобъектом и точками, где находилсяспутник в моменты 1 и т. , Способыопределения координат объекта по нескольким таким разностям расстоянийизвестны,Воэможность одновременной работыдвух и более аварийных радиостаиций,находящихся в зоне действия одногоИСЗ, обеспечивается тем, что взаимныевредные помехи на выходе согласованного фильтра будут создаваться толькопРи совпадении во времени импульсовна выходе согласованных фильтров...

Номер патента: 987861

Опубликовано: 07.01.1983

Автор: Андрушко

МПК: H04B 7/26, H04Q 7/20

Метки: выбора, диспетчерской, линии, подключения, радиостанции, связи, стационарной

...или логарифмическому закону, т.е. большему уровню напряжения соответствует меньшийвременной интервал и наоборот.В течение сформированного вре-менного интервала импульсы с выходапервого генератора 18 импульсов через первый элемент И 6, на первыйвход которого подан разрешающийпотенциал с выхода первого формирователя 5 временного интервала,поступают на первый вход реверсивного счетчика 7 и второй вход преобразователя 17 импульсов,По окончании сформированного временного интервала запускается второйформирователь 13 импульсов, которыйвключает генератор 10 сигнала блокировки и блокирует йриемник 11 сигнала блокировки, Посланный в диспетчерскую линию связи сигнал блокировки фиксируется приемниками 11сигнала блокировки других стационарных...

Номер патента: 1062869

Опубликовано: 23.12.1983

Авторы: Анпилов, Галкин

МПК: H04B 7/04

Метки: выбора, радиостанции

...Предложенное устройство работает следующим образом.При посылке с передвижной радиостанции вызывного сигнала, например продолжительностью 1-1 (фиг,2 й), в момент времениначала передачиэтого сигнала срабатывают беэ эадержки приемники 2 на двух соседних,расположенных вдоль транспортной магистрали, стационарных станциях, например А и Б, При этом на выходах приемников 2 на обеих станциях формируются идентичные сигналы (фиг. 26) уровня, например, логической единицы, длительность действия которых равна длительности-1 принимаемого вызывного сигнала (Фиг,2 О).Второй цифровой элемент 11 обеспечивает задержку сигнала (фиг.26) с выхода приемника 2 на одинаковое для станций А и Б нремя 1 -12, необходи 106286950 мое для устранения ложной...

Номер патента: 1107345

Опубликовано: 07.08.1984

Авторы: Андрушко, Ваванов, Калиниченко, Клеванский

МПК: H04B 7/26, H04Q 7/20

Метки: выбора, каналу, подключения, радиостанции, стационарной, телефонному

...каналу, а второй входкоммутатора является входом информации от ближайщей стационарнойрадиостанции,На чертеже изображена структурнаясхема устройства выбора и подключения стационарной радиостанции ктелефонному каналу связи.Устройство содержит приемник 1 55радиоканала, первый 2 и второй 3приемники, анализатор 4 сигнала,коммутатор 5, третий б и четвертый7 приемники, первый 8, второй 9 итретий 10 элементы задержки, первый 6011, второй 12, третий 13, четвертый14 и пятый 15 элементы И, первый16, второй 17 и третий 18 элементыИЛИ, первый 19 и второй 20 инверторы, первый 21 и второи 22 компара торы, причем приемник 1 радиоканала выполнен в виде последовательно соединенных линейного блока 23 и блока 24 детектирования.Устройство работает...

Номер патента: 1172033

Опубликовано: 07.08.1985

Авторы: Калиниченко, Кургашев

МПК: H04B 7/26, H04Q 7/20

Метки: диспетчерской, линии, подключения, радиостанции, связи, стационарной

...радиостанции запускается формирователь 4 управляющего напряжения, с которого напряжение пилообразной формы поступает на управляющий вход аттенюатора 2. Под действием этого напряжения изменяется затухание аттенюатора 2, а следовательно, ивеличина выходной мощности усилителя 3.Таким образом, при посылке вызова с подвижной радиостанции величина выходноймощности передатчика плавно изменяется отнуля до номинального значения. Управляемый аттенюатор 2 может быть включен и вцепь автоматической регулировки мощностипередатчика, если таковая имеется в подвижной радиостанции.Выходной сигнал принимается приемником 5 стационарной радиостанции, при этомсрабатывает приемник 6 сигналов вызова.С выхода приемника 5 напряжение помехи,по величине обратно...

Номер патента: 1177955

Опубликовано: 07.09.1985

Авторы: Гатовка, Кабашкин

МПК: H04Q 7/20

Метки: включением, дистанционного, радиостанции

...триггер 19, блок 20 переключений, 20 первый и второй режекторные фильтры 21 и 22 и радиостанцию 23.Устройство дистанционного управления включением радиостанции работает следующим образом. 25Б исходном состоянии ключи коммутатора 5 разомкнуты, а на выходе триггера 19 сигнал отсутствует. Блок 21, осуществляющий переключение радиостанции 23 из режима приема вЗ режим передачи, выдает сигнал, осу. - щ ствляющий включение радиостанции в дежурном режиме приема. При необходимости перевода радиостанции в режим передачи оператбр 35 включает пусковой блок 4, например тангенту, с которого поступает сигнал на управляющий вход коммутатора 5, что приводит к замыканию ключей последнего. Сигналы с выхода первого 40 генератора 1, генерирующего сигнал в...

Номер патента: 1251338

Опубликовано: 15.08.1986

Авторы: Визнер, Григорович, Шубин

МПК: H04B 17/00

Метки: времени, переключения, радиостанции

...кГц подаются на первый и пятый элементы И 15 и 35, а с другого выхода с частотой 0,5 Гц (фиг. 2 б) - на первый счетчик 19. По первому импульсу, поступающему на первый счетчик 19, на четвертом выходе дешифратора 18 появляется уровень логической единицы (фиг. 2 в), который через второй элемент ИЛИ 14 включает третий ключ 11. Таким образом, сигнал с шины 12 Управляющий сигнал через третий ключ 11 с шины 13 Выход управляющего сигнала подается на подключаемый к устройству вход управления радиостанции и переводит ее на передачу. По седьмому импульсу, поступающему на первый счетчик 19, на первом выходе дешифратора 18 появляется уровень логической единицы (фиг. 2 г), который через четвертый элемент ИЛИ 28 замыкает второй ключ 4 и разрешает...

Номер патента: 1285607

Опубликовано: 23.01.1987

Авторы: Горемыкин, Конахович, Потапов, Тараненко

МПК: H04B 17/00

Метки: радиостанции, функционального

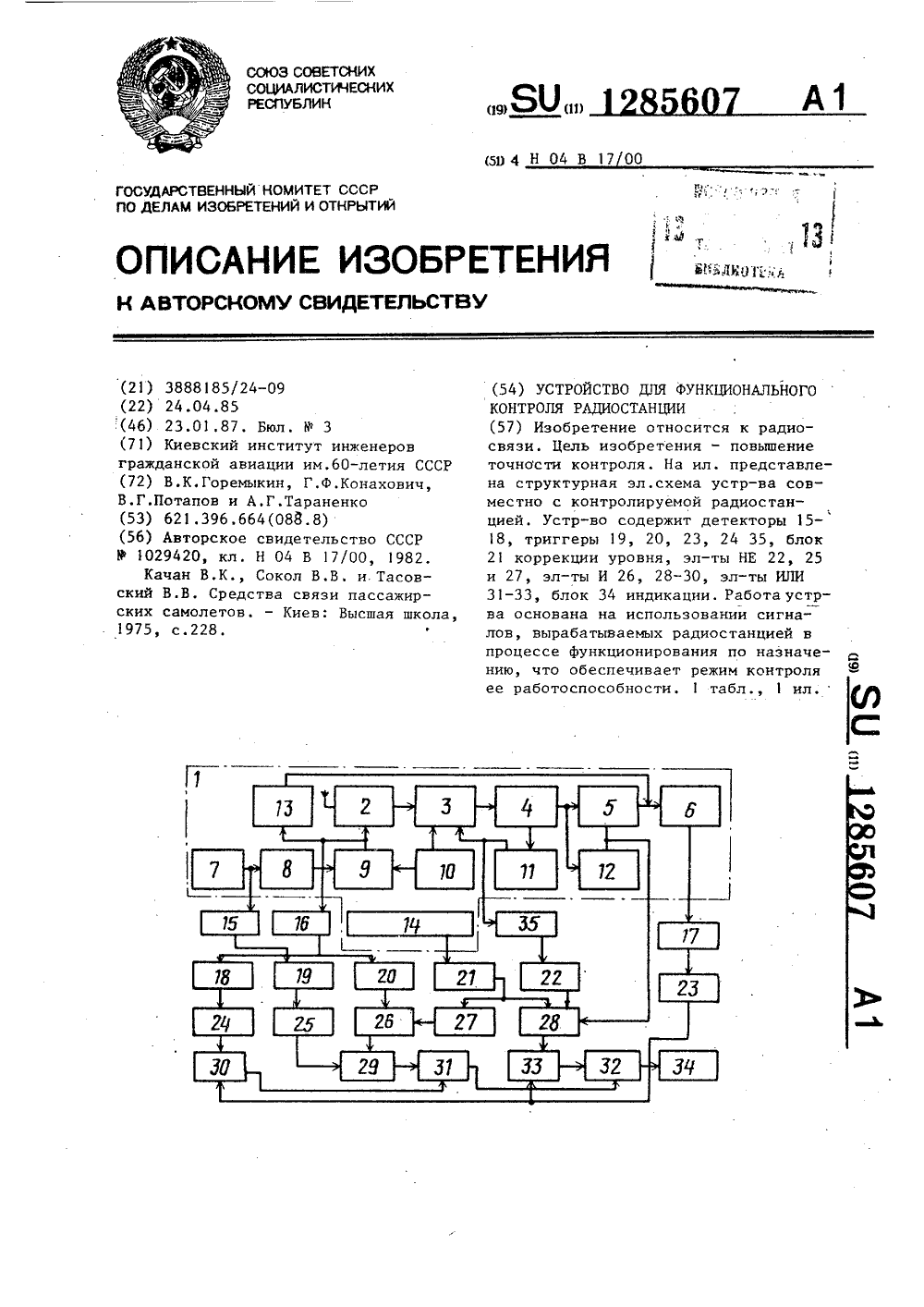

...на выходе триггера 35 имеется уровень 0, на выходе первого элемента НЕ 22 - уровень "1". Подави- тель 12 шума, срабатывая при наличии 45 шумов, высоким выходным напряжением (уровень "1") запирает ключ 5, препятствуя прохождению шумов на вход усилителя 6. Второй элемент И 28 объединяет уровни "1" с выходов блока 21, элемента НЕ 22, подавителя 12 шума, формируя уровень "1" на своем выходе.При отказе ВЧ-тракта 3 шумы не проходят на вход подавителя 12 шума, который не срабатывает, и ключ 5 открыт низким уровнем (уровень "0") управляющего напряжения подавителя 12 шума. Выходное напряжение блока 11 АРУ при отсутствии шумов превышает максимальное рабочее напряжение,триггер 35 срабатывает, на выходе первого элемента НЕ 22 и на выходе элемента И...

Номер патента: 1376276

Опубликовано: 23.02.1988

Авторы: Калиниченко, Клеванский, Малинин

МПК: H04B 7/26, H04Q 7/20

Метки: выбора, каналу, подключения, радиостанции, стационарной, телефонному

...на выходе второго инвертора 20 логическая "1". Это приводит к установке третьего триггера 18 в состояние логического "0" (так как при поступлении переднего Фронта сигнала навторой вход третьего триггера 18 наего первом входе будет логическийной станции, Чем выше соотношениесигнал/шуг на выходе приемника 1, темчаще поступают импульсы с первоговыхода декодера 2, а следовательнобыстрее происходит подключение выходаприемника 1 к телефонному каналу.Появление си, нала логическойна выходе второго инвертора 20 приво -дит к установке первого триггера 16в состояние логического "0", установке в нуль первого и третьего счетчиков 8 и 10 и переустановке второгосчетчика 9, в результате чего на еговыходе устанавливается логическая "1",Если...

Номер патента: 1401628

Опубликовано: 07.06.1988

Авторы: Горемыкин, Гуляев, Карпец, Конахович, Тараненко

МПК: H04B 17/00

Метки: автоматизированного, радиостанции

...работе.В момент 1 з окончания импульса мультивибратора элемент 22 отключается.Генератор 24 выходным сигналом частоты 1000 Гц обеспечивает ЗОО;-ную модуляцию входного сигнала приемника 2, среднее значение выходного сигнала Ъс которого выделяют детектором 9. Делитель 31 обеспечивает ослабление напряжения Чс в К раз, что необходимо для проверки выполнения неравенства Ус/3)Уш, эквивалентного неравенству Ч, Я ) 3,Величину К определяют из уравнения Чс/(7.+ЛЪ ) =Кп соответствующего случаю максимальной погрешности определения уровня Ъш, откуда Кп=3/ 1++ (Ладон/Ъш) , где величина Чш зависит от типа применяемых с контролируемой радиостанцией 1 телефонов и задается тактико- техническими данными радиостанции, а множитель п определяет величину...

Номер патента: 1467771

Опубликовано: 23.03.1989

Авторы: Гринева, Елизаренко, Швачка

МПК: H04B 17/00

Метки: работоспособности, радиостанции

...с реле 3 времени, а выход - с входом генератора 4 контрольных и вызывных частот.Сигнал вызывной частоты через антенну 7, приемник 8 поступает на входы приемника 2 тонального вызова и усилителя 10 приема одновременно. После приема сигнала вызова приемник 2 запускает реле 3 времени, которое подает сигнал на первый вход блока 1 управления, при этом сигнал вызова через усилитель 10 приема по цепи: громкоговоритель 11, акустичес- кий тракт 13, микрофон 12, усилитель 6 передачи поступает на вход дополнительного приемника 5 тонального вызова, который подает сигнал на первый вход блока 1 управления. Если сигнал имеется на первом и втором входах блока 1 управления, то он подает питание на генератор 4 контрольных и вызывных частот, который...

Номер патента: 1543533

Опубликовано: 15.02.1990

Авторы: Белов, Билянская, Шеянов

МПК: H03B 21/00

Метки: возбудитель, зондирования, ионосферного, радиостанции

...всех единиц (фиг,2). Под влиянием изменяющегося кода, поступающего на вход управления управляемого аттенюатора 2, последовательно изменяется его коэффициент передачи и ВЧ-колебания на его выходе последовательно возрастают (фиг.2 з), В момент временисрабатывает первый элемент 11, ЕЗ-триггер 14 переключается и сигнал логической единицы с первого входа управления первого управляемого ключа 8 снимается (фиг.2 в), что приводит к запиранию первого управляемого ключа 8. При этом импульсы с выхода управляемого ДПКД 7 на реверсивный счетчик не поступают и коэффициент передачи управляемого аттенюатора 2 фиксируется (фиг2 у) до момента времени 1 з, в который сигнал манипуляции принимает значение логического нуля (фиг,26).В интервале времени...

Номер патента: 1601759

Опубликовано: 23.10.1990

Авторы: Андрушко, Ваванов, Гришета, Клеванский, Кулька, Ладык

МПК: H04B 7/005

Метки: выбора, диспетчерской, линии, подключения, радиостанции, связи, стационарной

...снимается блокировка с приемника 12 сигналов блокировки. Поскольку подключение стационарной радиостанции 1 к диспетчерской линии связи происходит при наличии разрешающего сигнала на первом входе седьмого элемента И, то подключится только та стационарная радиостанция 1, из числа принявших посылку вызова, на которой установлена наибольшая длительность посылки сигналов блокировки. Таким образом, при приеме из равносигнальных зон к диспетчерской линии связи подключится только одна стационарная радиостанция 1.После окончания переговоров по диспетчерской линии связи посылается сигнал отбоя, который фиксируется приемником 48 сигналов отбоя, сигнал с выхода которого приводит все блоки устройства в исходное состояние. Приведение всех блоков...

Номер патента: 1737742

Опубликовано: 30.05.1992

Авторы: Валюжинич, Трихонюк, Филин

МПК: H04B 17/00

Метки: работоспособности, радиостанции

...на вход переменного аттенюатора 12. Переменный аттенюатор 12 предназначен для установки уровня сигнала, равного реальной чувствительности приемника контролируемой радиостанции. Сигнал с выхода переменного аттенюатора 12 поступает на вход преобразователя 13 частот, предназначенного для формирования с помощью генератора 1 контрольного высокочастотного сигнала на частоте, равной частоте приема приемника. Контрольный сигнал усиливается, преобразуется и демодулируется в трактах приема и поступает через второй блок 18 переключений на первый вход решающего блока 17, на второй вход которого через первый элемент 14 задержки, время задержки которого равно времени прохождения сигнала в трактах контролируемой радиостанции, поступает эталонный...

Номер патента: 1830626

Опубликовано: 30.07.1993

Автор: Альтер

МПК: H04B 17/00

Метки: взаимным, восприимчивости, группировки, помехам, радиостанции

...пара радиостанцийсчитывается устойчивой к помехам, и всечастоты, выделенные 1-му приемнику записываются в блок памяти 1 разделенных частот, Если отношение сигнал/шум на выходе1-го приемника по частоте 5 ниже нормированного, то определение продолжают в порядке возрастания частотного разносавплоть до частоты 1-го приемника с отношением сигнал/шум не ниже нормированного.Частоты, удовлетворяющие условию устойчивости (с отношением сигнал/шум нениже нормированного) записывают в блокпамяти 11 разрешенных частот. Частоты 1-гаприемника, не удовлетворяющие условиюустойчивости, записывают в блок памяти 12запрещенных частот. Затем, антенны 9 и10 передающей и приемной К-ой пары радиостанций ориентируют в пространстве всоответствии со схемой...
