Приемник фазоманипулированных сигналов

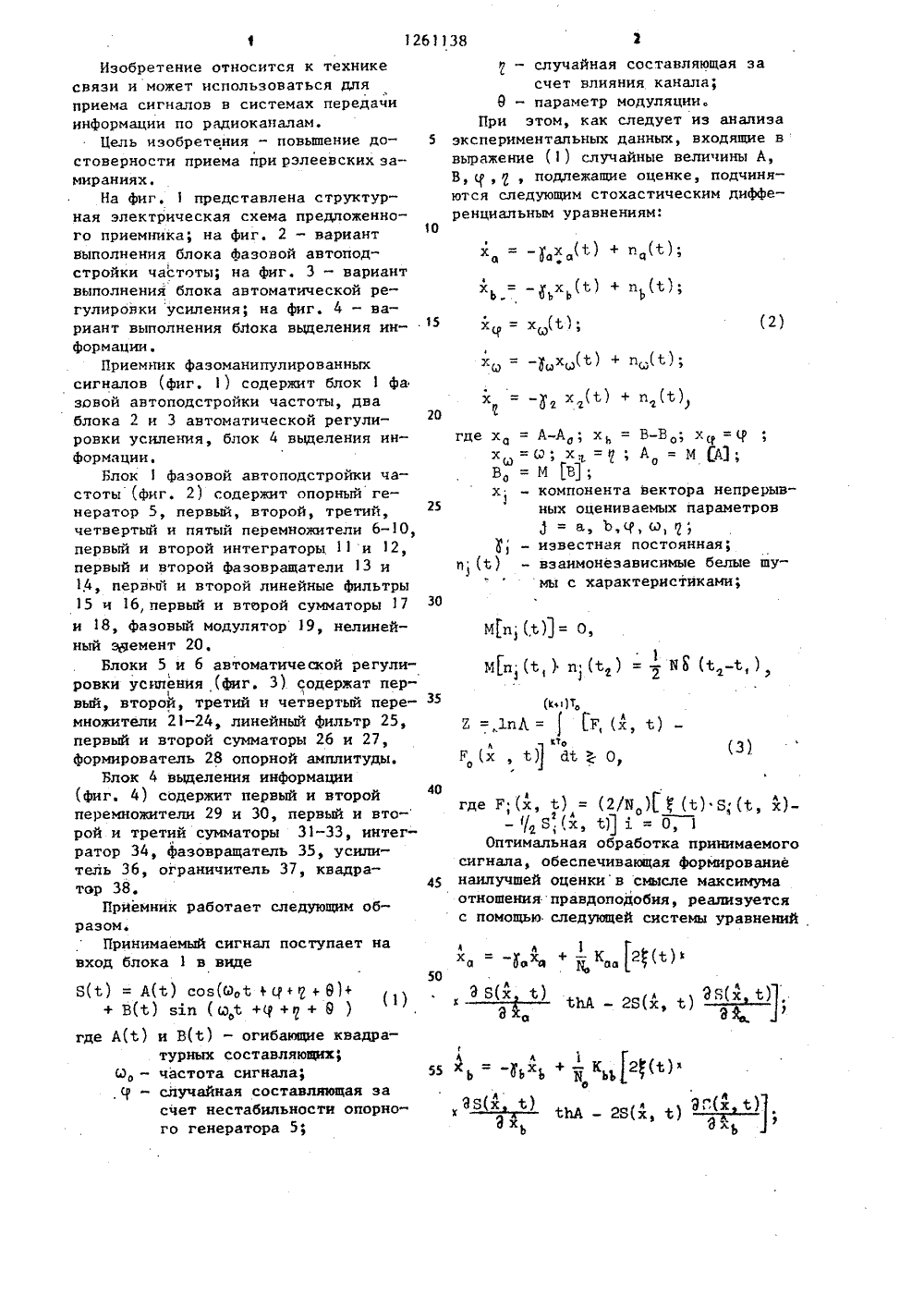

(56) Тузов Г. И. Статистическая теория приема сложных сигналов. М.: Советское Радио, 1977, с. 205.(57) Изобретение относится к техникесвязи. Повышается достоверность приеаза при рэлеевскнх замираниях. Устр-всодержит блок фазовой автоподстройкичастоты (ФАПЧ) 1, два блока автоматической регулировки усиления (АРУ) 2 госуддрственнцй номитет сссрпо ЛЕлдм изоБРктений иоти ытии ОПИСАНИЕК АВТОРСКОМУ Сви и 3 и блок выделения информации (БВИ)4. Входной сигнал поступает на 1-ыевходы блока ФАПЧ 1, двух блоков АРУ2 и 3 и БВИ 4, Сглаженное напряжениес выхода блока ФАПЧ 1 подается на2-ые входы блоков АРУ 2 и 3 и БВИ 4.В блоках АРУ 2 и 3 осуществляется формирование сигналов, управления для блока ФАПЧ 1, по управляющему сигналу с выхода которогоБВИ 4 осуществляет преобразованиевходного сигнала для выделения изнего информационных параметров. Цельдостигается введением двух блоковАРУ 2 и 3. Даны примеры выполненияблока ФАПЧ 1, блоков АРУ 2 и 3 иБВИ 4. 3 з.п ф-лы, 4 ил.Изобретение относится к техникесвязи и может использоваться дляприема сигналов в системах передачиинформации по радиоканалам.Цель изобретения - повьппение достоверности приема при рэлеевских замираниях.На фиг. 1 представлена структурная электрическая схема предложенного приемника; на фиг, 2 - вариантвыполнения блока фазовой автоподстройки частоты; на фиг, Э - вариантвыполнения блока автоматической регулировки усиления; на фиг, 4 - вариант выполнения блока вьделения информацииПриемник фазоманипулированныхсигналов (фиг. 1) содержит блок 1 фазовой автоподстройки частоты, дваблока 2 и 3 автоматической регулировки усиления, блок 4 вьщеления информации,Блок 1 фазовой автоподстройки частоты (фиг. 2) содержит опорный генератор 5, первый, второй, третий,четвертый и пятый перемножители 6-10,первый и второй интеграторы, 11 и 12,первый и второй фазовращатели 13 и1,4, первый и второй линейные фильтры15 и 16,первый и второй сумматоры 17и 18, фазовый модулятор 19, нелинейный эчемент 20,Блоки 5 и б автоматической регулировки усиления (фиг. Э) содержат перлвый, второй, третий и четвертый перемножители 21-24, линейный фильтр 25,первый и второй сумматоры 26 и 27,формирователь 28 опорной амплитуды.Блок 4 вьделения информации(фиг. 4) содержит первый и второйперемножнтели 29 и ЗО, первый и вто-рой и третий сумматоры 31-33, интегратор 34, фазовращатель 35, усилитель Зб, ограничитель 37, квадратор 38.Приемник работает следующим образом.Принимаемый сигнал поступает навход блока 1 в виде8(С): А(С) сов(УоС ф Ч+ 2 + 8)+ ( ),- случайная составляющая засчет нестабильности опорного генератора 5;) - случайная составляющая засчет влияния канала;8 - параметр модуляции.При этом, как следует из анализа 5 экспериментальных данных, входящие ввыражение (1) случайные величины А, В,( сподлежащие оценке, подчиняются следующим стохастическим дифференциальным уравнениям:0 х - -х (С) +и (С); х = -х (С) + пЬ(С);(2) х, = х (С); х = -ух,(С) + п,д(С); х = - х (С) + и (С) 20где хц = А-Ад, хь = В-В; х = (х - компонента вектора непрерыв 25ных оцениваемых параметров5 = а Ь.Ч, Д) 1- известная постоянная;и (С) - взаимонезавнсимые белые шумы с характеристиками; 30 М 1 п (С = ОМгп; (С, ) и, (С,) = - Ыа (С, С,),35(х С)ах,40где Р;(х С) = (2/1(1)1(С) Я;(С, х)-,Б(х", С),: О, 1Оптимальная обработка принимаемогосигнала обеспечивающая формированиенаилучшей оценкив смысле максимумаотношения правдоподобия, реализуетсяс помощью следующей системы уравненийх = х, + - К,1, (1)1 ЬА; (4) о Ч о ах,101где индекс Я - оценка соответствующего параметра;Х - длительность элементарной посыл- О ки еВходной сигнал поступает на первые входы блока 1 фазовой автоподстройки частоты (фиг1), двух блоков 2 и 3 автоматической регулировки усиления, а также блока 4 выделения информации. В блоке 1 (фиг. 2) сигнал с его выхода подается на первые входы первого и пятого перемножите-.лей 6 и 10, на вторые входы которых управляющее напряжение подается соответственно с выходов второго фазо вращателя 14 и второго сумматора 18.Полученные в результате перемножения сигналы подаются соответственно на второй перемножитель 7 и второй интегратор 12. Сглаженное напряжение с выхода вторбго интегратора 12 через нелинейный элемент 20 подается на второй перемножитель 7 и на блоки2,3 и блок 4. Далее сигнал, .пройдя первый и второй линейные фильтры 15 . 40 и 16.суммируется в первом сумматоре 17, а затем йнтегрируется первым интегратором 11, В фазовом модуляторе 19 с помощью опорного генератора 5 осуществляется фазовая модуляция . 45 сигнала.На третий и четвертый перемножители 8 и 9 фазомодулированный сигнал подается соответственно непосредст венно и через первый фазовращатель 13. На вторые входы третьего и четвертого перемножителей 8 и 9 управляющие сигналы подаются с первого и второго блоков 2 и 3 автоматической 55 регулировки усиления. Просуммированные сигналы во втором сумматоре 18 используются в пятом перемножителе 1 О. В блоках 2 и 3 автоматической регулировки усиления (фиг. 3) с помощью первого, второго, третьего и четвертого перемножителей 21-24, первого и второго сумматоров 26 и 27, линейного фильтра 25 и формирователя 28 опорной амплитуды осуществляется формирование сигналов управления из входного сигнала третьим и четвертым перемножителями 8 и 9.По управляющему сигналу с выхода блока 1 блок 4 выделения информации (фиг. 4) осуществляет преобразование входного сигнала с помощью первого и второго перемножителей 29 и 30, первого, второго и третьего сумматоров 31-33, фазовращателя 35, интегратора 34, усилителя 36, ограничителя 37 и квадратора 38 с целью выделения из него информационных параметров. Формула изобретения,Приемник фазоманипулированных сигналов, содержащий блок фазовой автоподстройки частоты, первые вход и выход которого соединены соответственно с первым и вторым входами блока выделения информации, выход которого является выходом приемника, входом которого является первый вход блока фазовой автоподстройки частоты, о т л и ч а ю щ и й с я тем, то, с целью повышения достоверности приема при рэлеевских замираниях, в него введены два блока автоматической регулировки.усиления, первые входы которых соединены с первым входом блока фазовой автоподстройки частоты, .первый, второй и третий выходы которого, соединены соответственно с вторыми, третьими и четвертыми входами первого и второго блоков. автоматической регу лировки усиления, выходы подключены соответственно к второму и третьему входам блока фазовой автоподстройки частоты.2, Приемник по п, 1, о т л и - ч а ю щ и й с я тем, что блок фазовой автоподстройки частоты содер жит последовательно соединенные первый перемножитель, второй перемножитель, к второму входу которого под ключен выход нелинейного элемента, первый линейный фильтр, вход которого подключен к входу второго линейного фильтра, первый сумматор, квторому входу которого подключен выход второго линейного фильтра, первый интегратор, фазовый модулятор, к второму входу которого подключен выход опорного генератора, первый фазовращатель, к входу которого подключен первый вход третьего перемножителя, четвертый перемножитель и второй сумматор, второй вход и выход которого соединены соответственно с выходом 10 третьего перемножителя и с входом второго фазовращателя, выход которого подключен к второму входу первого перемножителя, первый вход которого соединен с первым входом пятого пе ремножителя, второй вход и выход которого соединены соответственно с выходом второго сумматора и с входом второго интегратора, выход которого подключен к входу нелинейного эле мента, при этом первый вход первого перемножителя и вторые входы четвертого и третьего перемножителей являются соответственно первым, вторым и третьим входами блока фазовой автоподстройки частоты, первым, вторым и третьим выходами которого являются соответственно выходы второго сумматора, нелинейного элемента и фазового модулятора. 303, Приемник по п. 1, о т л и - ч а ю щ и й с я тем, что каждый блок автоматической регулировки усиления содержит последовательно соединенные первый перемножитель, вто- З 5 рой перемножитель, первый сумматор, к второму входу которого подключен выход третьего перемножителя, линейный фильтр, второй сумматор, к второму входу которого подключен вы- щ ход формирователя опорной амплитуды и четвертый перемножитель, второй вход и выход которого соединены соответственно с вторым входом первого перемножителя и с первым входом третьего перемножителя, причем первый вход первого перемножителя и вторые входы третьего, второго и четвертого перемножителей являются соответственно первым, вторым, третьим и четвертым входами блока автоматической регулировки усиления, выходом которого является выход второго сумматора.4. Приемник по п. 1, о т л и - ч а ю щ и й с я тем, что блок выделения информации содержит два перемножителя, фазовращатель и последовательно соединенные квадратор, вход которого подключен к входу фазовращателя, первый сумматор, к второму входу которого подключен выход первого перемножителя, второй сумматор, к второму входу которого подключен выход третьего сумматора, усилитель, интегратор и ограничитель, выход которого является выходом блока выделения информации, первым входом которого является первьй вход первого перемножителя, второй вход которого соединен с входом фазовращателя, выход которого подключен к пер вому входу второго перемножителя, втовторой вход и выход которого соединены соответственно с первым входом первого перемножителя и с первым входом третьего сумматора, к второму входу которого подключен выход квадратора, вход которого является вторым входом блока выделения информации.2 б 1138 Дцг. 3 иг. Составитель А. Москевичо . Техред М.Ходанич Корректор А.Зимокосов едактор М,луже каз 5247/5 Тираж 624 ВНИИПИ Государственног по делам изобретений 13035, Москва, Ж, РаушПроизводственно-полиграфическое предпри Подписноеомитета СССРоткрытийая наб, д. 4/ ие, г. Ужгород, ул. Проектная
