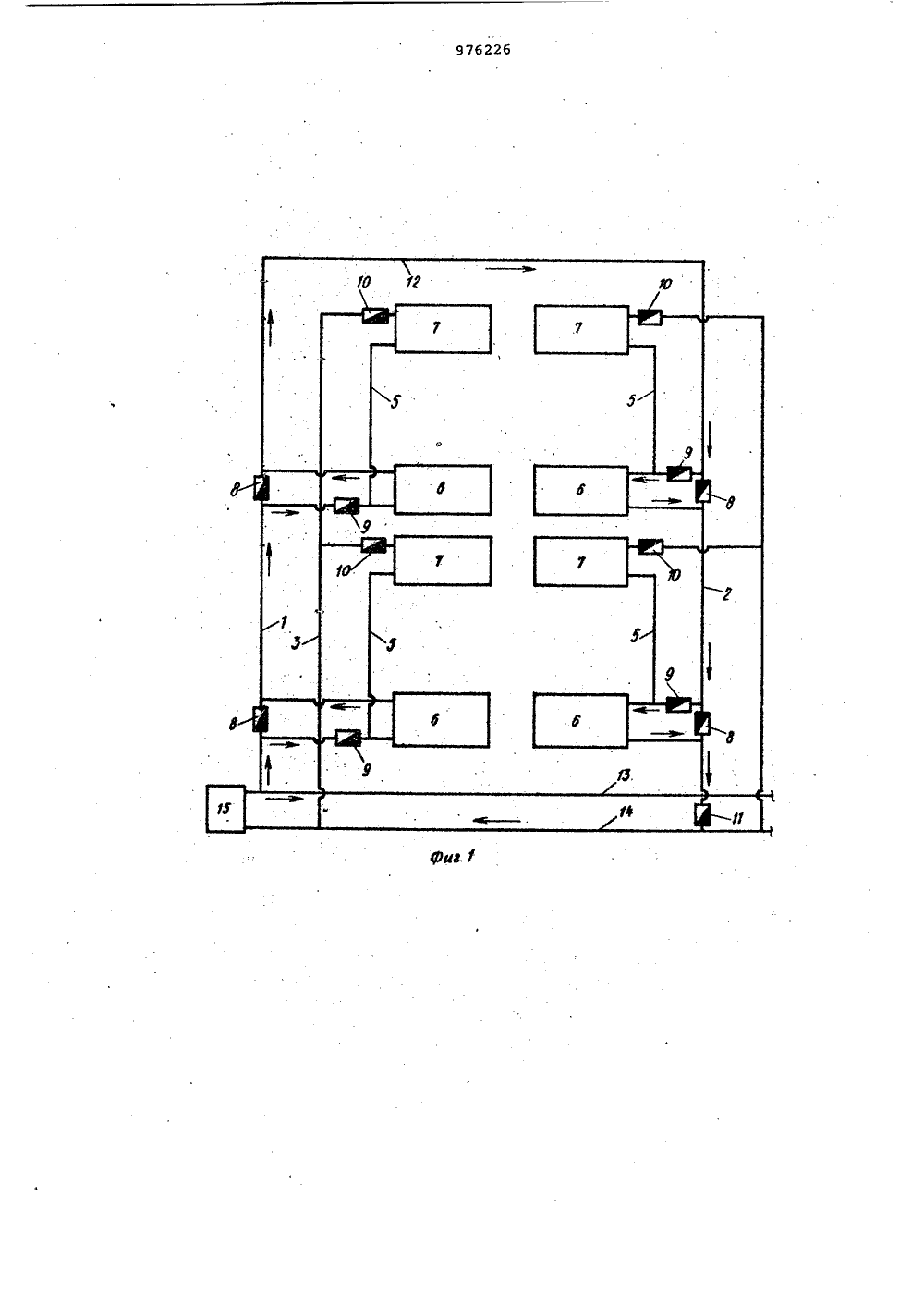

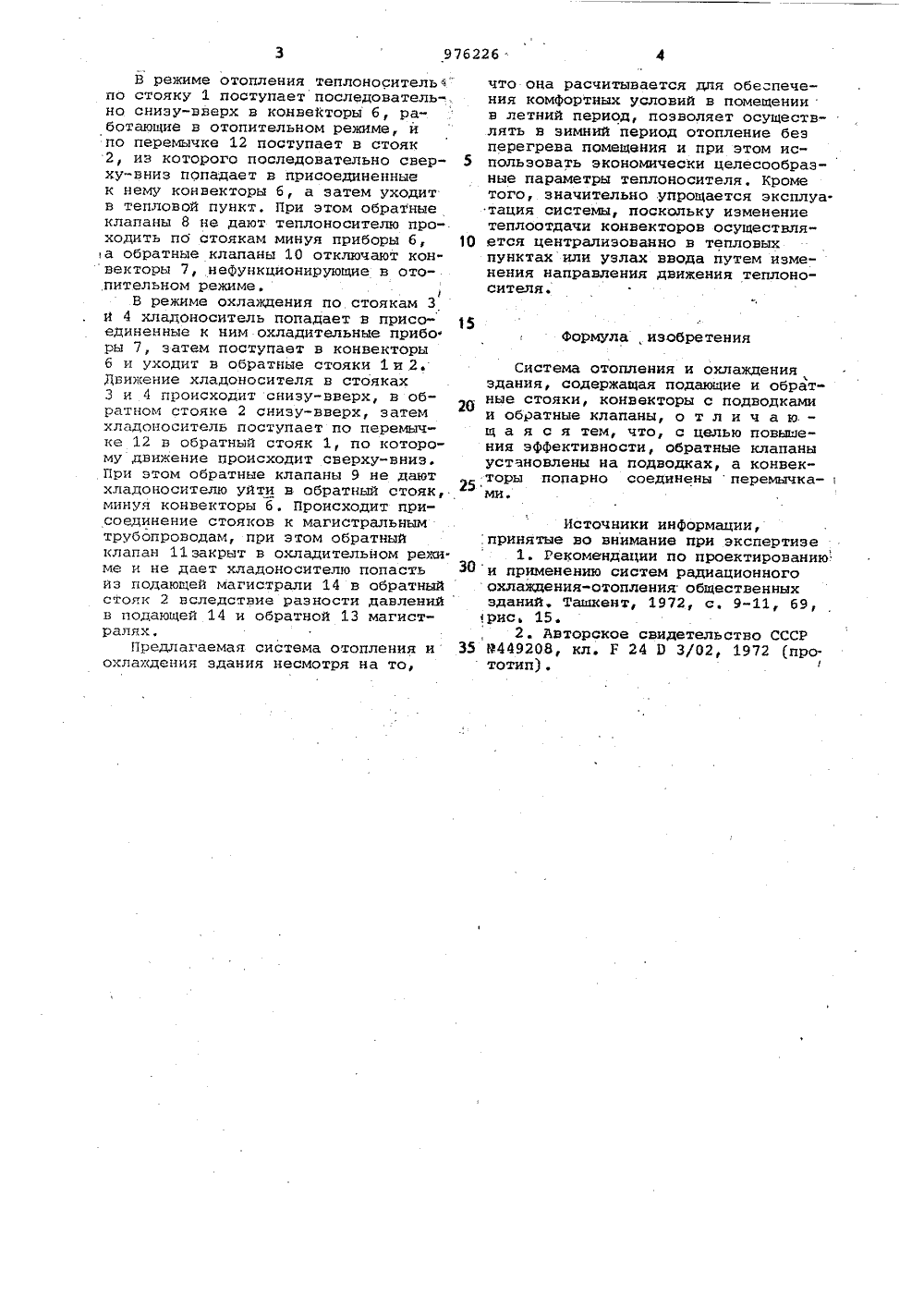

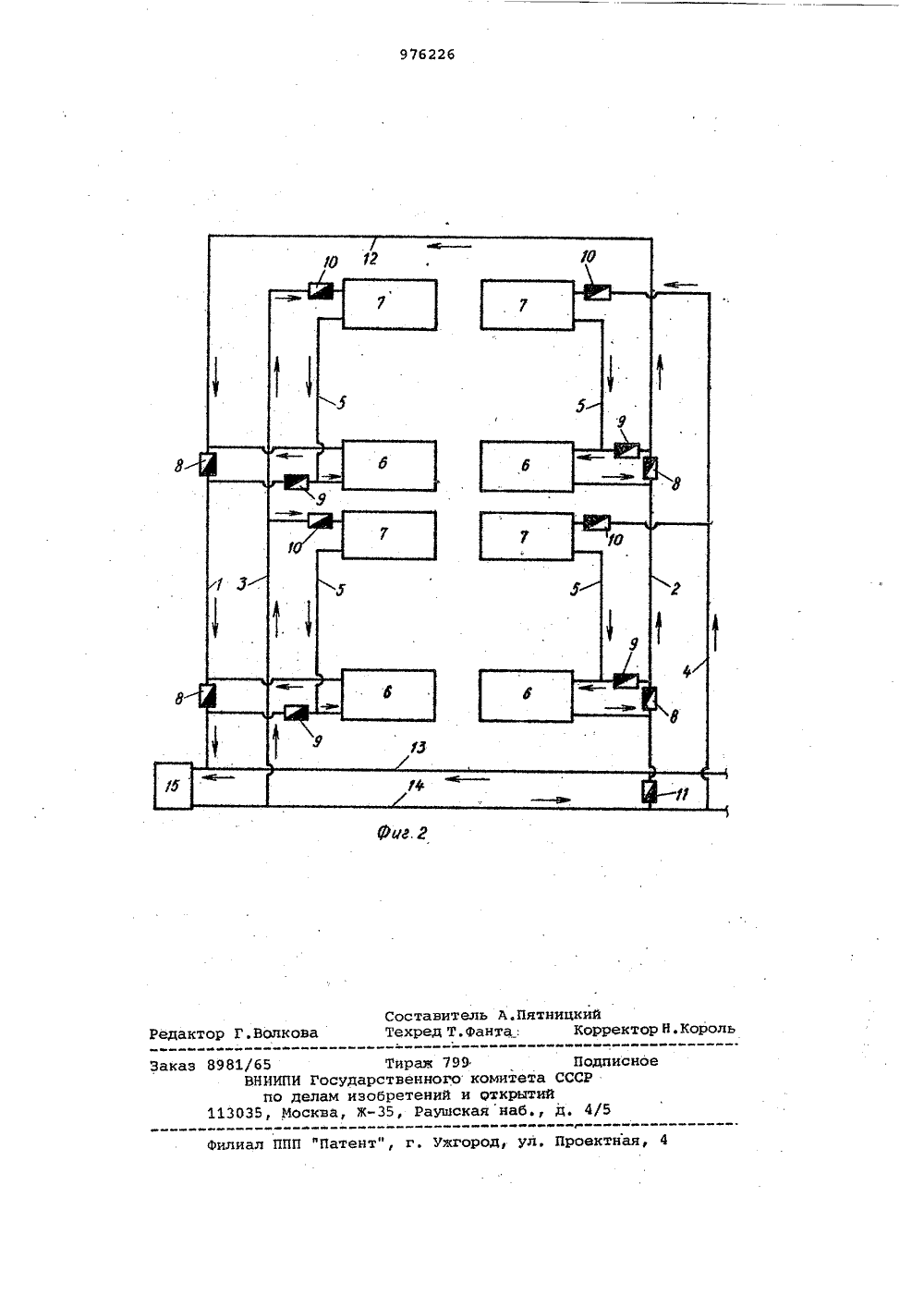

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублин и 976226(22) Заявлено 30.03,81 (21) 3300884/29-33с присоединением заявки М 9 3300885/33 Р 1 М. Кп. Е 24 Р 3/02 Государственный комитет СССР по дедам изобретений и открытий.4(088.8) Опубликовано 23.11,82, Бюллетень М 943 Дата опубликования описания 23.1182 Ъш1.л(72) Авторы изобретения Д.Я.Коган, Р.Р.Авезов и Н.И.ЮсупходжаеваТашкентскйй зональный Научно-исследовательскьйи проектный институт типового и экспериментаьногопроектирования жилых и общественных Зданийи Физико-технический институт им С. В.Стародубцева-"==.АН Узбекской ССР(54) СИСТЕМА ОТОПЛЕНИЯ И ОХЛЮДЕНИЯ ЗДАНИЯ Изобретение относится к технике отопления и охлаждения -и предназначено для создания микроклимата в помещении при строительстве жилых, общественных и административных зданий.Известно устройство для отопления и охлаждения здания, содержащее подающий и обратный трубопроводытеплообменник, предназначенный для размещения в бетонной панели 1 11.Недостатком этого устройства является повышенный расход металла из,за увеличенных диаметров трубопроводов, для обеспечения транспортирования теплоносителя с низкими параметрами в зимний период.Наиболее близкой по технической сущности к предлагаемому является система отопления и охлаждения здания, содержащая подающие и обратные стояки, конвекторы с подводками .и обратнйе клапаны 2 .Недостатком известной системы является ее низкая эффективность, так как переход системы с режима отопления на режим охлаждения и обратно осуществляется вручную, что увеличивает эксплуатационные расходы на ее обслуживаниеЦель изобретения - повышение эффективностиЗта цель достигается тем, чтов системе отопления и охлажденияздания обратные клапаны установленына подводках, а конвекторы попарносоединены перемычками,На фиг, 1 схематично показана работа предлагаемой системы в режимеотопления, на фиг. 2 - то же, врежиме охлаждения.Система содержит стояки 1 и 2,являющиеся в охладительном режимеобратными, а в отопительном режиме,работающие по П-образной схеме,стояки 3 и 4, являющиеся подающимив охладительный период и не функционирующими в отопительный период,перемычки 5 между верхними и нижнимиконвекторами, отопительно-охладнтельные конвекторы б, охладительныеконвекторы 7, обратные клапаны 8, 9,10 и 11, перемычку 12, соединяющуюстояки 1 и 2, магистральную линию13, являющуюся в отопительном режимеподающей, а в охладительном обратноймагистральную линию 14, являющуюсяобратной в отопительном и подающейв охлаждающем режимах,и тепловойузел 15.В режиме отопления теплоноситель - по стояку 1 поступает последователь-, но снизу-вверх в конвекторы б, работающие в отопительном режиме, и по перемычке 12 поступает в стояк 2, из которого последовательно сверху-вниз попадает в присоединенные к нему коннекторы 6, а затем уходит в тепловой пункт, При этом обратные клапаны 8 не дают теплоносителю проходить по стоякам минуя приборы б, а обратные клапаны 10 отключают конвекторы 7, нефункционирующие в отопительном режиме.В режиме охлаждения по стоякам 3 й 4 хладоноситель попадает в присо- единенные к ним охладительные прибоф ры 7, затем поступает в конвекторы б и уходит в обратные стояки 1 и 2. Движение хладоносителя в стояках 3 и 4 происходит снизу-вверх, в обратном стояке 2 снизу-вверх, затем хладоиосителв поступает по перемычке 12 в обратный стояк 1, по которому движение происходит сверху-вниз, При этом обратные клапаны 9 не дают хладоносителю уйти в обратный стояк, минуя конвекторы б, Происходит присоединение стояков к магистральным трубопроводам, при этом обратный клапан 11 закрыт в охладительном режи. ме и не дает хладоносителю попасть из подающей магистрали 14 в обратный стояк 2 вследствие разности давлений в подающей 14 и обратной 13 магистралях.Предлагаемая система отопления и охлаждения здания несмотря на то,что она расчитывается для обе:печения комфортных условий в помещении .в летний период, позволяет осуществлять в зимний период отопление без перегрева помещения и при этом ис пользовать экономически целесообразные параметры теплоносителя, Кроме того, значительно упрощается эксплуатация системы, поскольку изменение теплоотдачи конвекторов осуществля ется централизованно в тепловыхпунктах или узлах ввода путем изменения направления движения теплоносителя. Формула изобретенияСистема отопления и охлажденияздания, содержащая подающие и обратные стояки, конвекторы с подводками и обратные клапаны, о т л и ч а ю.- щ а я с я тем, что, с целью повышения эффективности, обратные клапаны установлены на подводках, а конвекторы попарно соединены перемычка МИ еИсточники информации,принятые во внимание при экспертизе1. Рекомендации по проектированиюи применению систем радиационногоохлаждения-отопления общественныхзданий. Ташкент, 1972 р с 9-11 р 69 р1 рис, 15.2 . Авторское свидетельство СССР 35 Р 449208 р кл. Р 24 0 3/02 р 1972 (прототип).976226 Составитель А.Пятницкий Техред Т, Фанта: Корректор Н. Король Редактор Г,Волкова Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Заказ 8981/65 Тираж 799 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушскаянаб., д. 4/5
