Формирователь импульсов

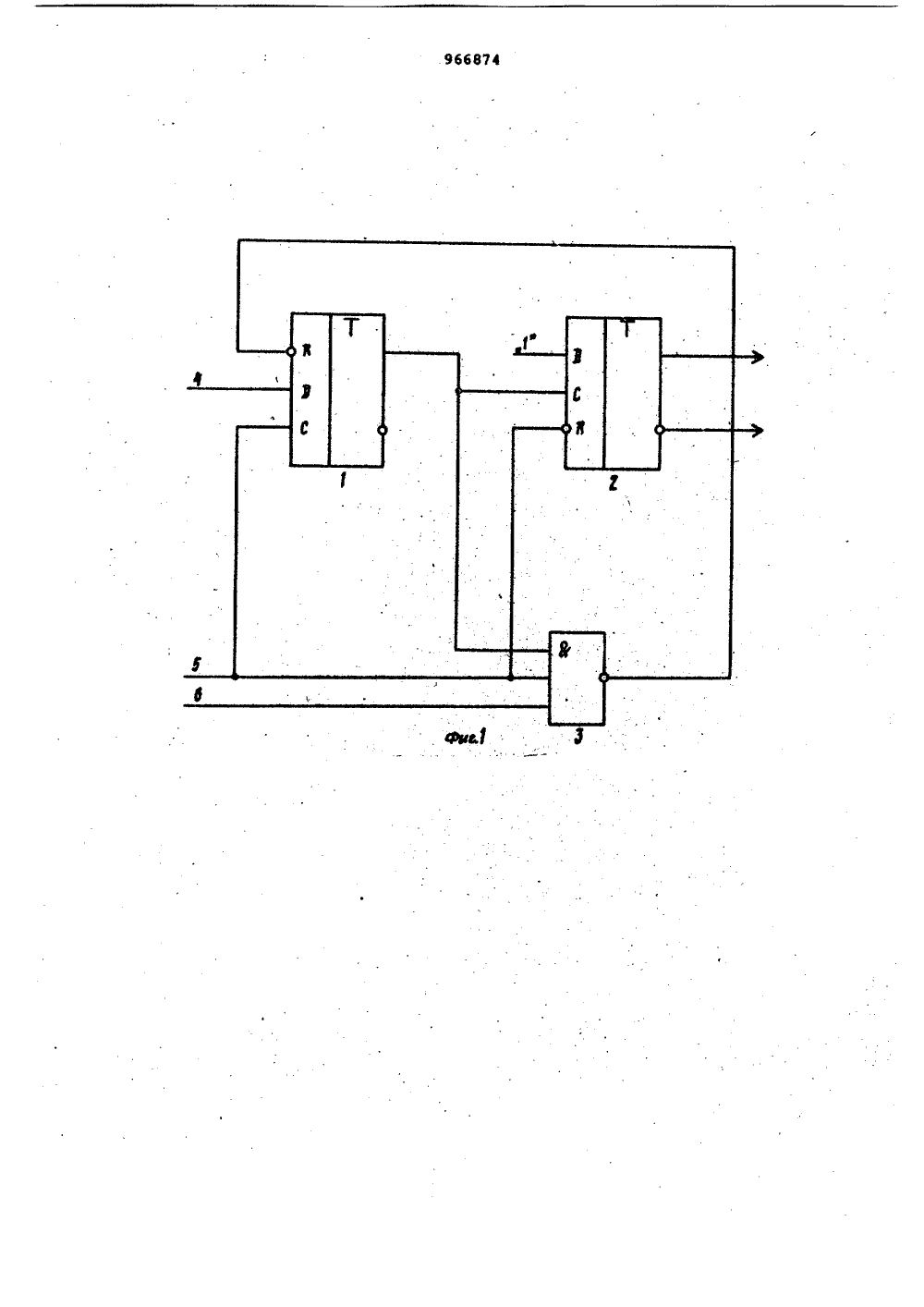

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ иц 966874 Союз СоветскихСоциалистическихРеспублик(23) Приоритет -Государственный ноиитет СССР но делан изобретений и отнрыти ФДата опубликования описания 1510. 82 72) Авторизобретени А.Вейзер Д," 1 Ю)ПЩ,. ХЕХБИЧМКЛЙ1 ЙЬЛИОТ)";нА) Заявит 54) ФОРМИРОВА 1 ЕЛЬ ИМПУЛЬСО 2 Изобретение относится к импульсной технике и может быть использовано в автоматике и цифровых измерительных устройствах.По осйдвному авт.св. 9 680149 известен формирователь импульсов, содержащий входной и,выходной Р-триггеры, Э-вход входного Р-триггера соединен с шиной управляющего сигнала, а С-вход входного Р-триггера и В-вход выхЬдного Р-триггера подключены к шине синхронизирующих импульсов, при этом неинвертирующий выход входного Р-триггера соединен с . С-входом выходного Р-триггера )1Недостатком укаэанного формирователя импульсов является невозмож-. ность Формирования не только одного импульса, но и серии импульсов.Цель изобретения - расширение функциональных воэможностей Формирователя импульсов путем получения серииимпульсов.Указанная цель достигается тем, что в формифователь импульсов введен элемент И-НЕ,при этом первый вход элемента И-НЕ соединен .с прямым выходом, входного"Ь -триггера, установочный р- вход которого соединен с выходом элемента И-НЕ, второй вход последнего соединен с шинОй синхронизнрующнхимпульсов и третий вход - с шиной,,выбора режима.На Фиг. 1 представлена функциональная схема формирователя импульсов; на фиг. 2 - временные диаграммы,поясняющие его работу в режиме формирования одиночного импульса и в режиме формирования серии импульсов.Формирователь импульсов содержитвходной Р -триггер 1 выходной Р-триггер 2, логический элемент И-НЕ 3,шину 4 управляющего сигнала, шину 5синхронизирующих импульсов, .шину б5 выбора режима.,Устройство работает следующимиобразом,В исходном состоянии на шине 4управляющего сигнала присутствуетуровень логического нуля, на шине 5синхронизирующих импульсов - непрерывная последовательность импульсов.При наличии на шине 6 выбора режима. уровня логического нуля с выхода25 элемента И-НЕ, 3 высокий уровеньлогической единицы поступает на установочный й-вход Р-триггера 1 иформирователь работает в режимеформирования одиночного импульса30 (фиг. 2 а) .Для перевода формирователя импульсов в режим формирования серии импульсов на шину б необходимо но- дать уровень логической единицы, Рассмотрим работу формирователя импульсов в режиме формирования . "ерин 1 импульсов.В исходном состоянии входной 1 и выходной 2 0-триггеры находятся в)нулевых состояниях. Нулевое состояние 0-триггера 1 подтверждается 10 уровнем логического нуля управляющего сигнала, присутствующего на его Р-входе, так как на установочном й-входе 0-триггера 1 с выхода элеМента И-НЕ 3 присутствует уро вень логической единицы, а нулевое состояние 0 "триггера 2 подтверждается уровнем логичесКого нуля, присутствующего на его В"входе впаузах между импульсами, поступающими 2 О на шину Ь При появлении на шине 4 уровня логической единицы ближайший целый синхронизирующий импульс своим положительным фронтом по С-входу устанавливаетЭ -триггер 1 в единичное, 25 состояние, что, возможно благодаря тоМу, что одновременно на Р-входе Р-.триггера 1 присутствует уровень логической единицы управляющего сигнала.ЗОПри этом на прямом выходе Р-триг" гера 1 формируется положительный перепад, который воздействуя на С-вход Р-триггера 2 переводит его в единичное состояние. Такой перевод Р-триггера 2 возможен благодаря тому, Что э это:, время на й-входе выходного 3"триггера 2 присутствует уровень логической единицы синхронизирующих импульсов, После того, как на прямом выходе Э-триггера 1 появляется высо"4 О кий уровень логической единицы, на всех трех входах элемента И-НЕ 3 прИ- сутствует высокий уровень и, следо-вательно, на выходе элемента И-НЕ 3 появляется уровень логического нуля, 45 который, воздействуя на й-вход 0 триггера 1, сбрасывает его в нулевое состояние. Логический нуль на прямом выходе Р -триггера 1, поступая на вход элемента И-НЕ 3, обеспечивает появление на выходе элемента И-НЕ 3 уровня логической единицы. После окончания синхроимпульса на К-входе О- триггера 2 появляется уровень логического нуля, возвращающий Р -триггер 2 в исходное нулевое состояние , а также подтверждающий уровень логи". ческой единицы на выходе элемента И-НЕ 3. Положительный фронт следующего синхроимпульса по С-входу вновь устанавливаетЪ"триггер 1 в единичное состояние и весь процесс повторяется.Формирование импульсов продолжается до тех пор, пока на входе управляющего.сигнала присутствует уровень лоГической единицы (Фиг.2 б)При появлении на шине управляющего сигнала логического нуля следующий синхроимпульс не может взвести входной триггер и на этом формирова" ние серии импульсов заканчивается.формирователь импульсов позволяетформировать как одиночные импульсы,так и их серии.Формула изобретенияформирователь импульсов по авт.св. 9 680149, ь т л и ч а ю щ и йс я тем, что, с целью расширения - функциональных воэможностей в форМирователь введен элемент И-НЕ, при этом первый вход элемента И-НЕ соединен с прямым выходом входного Ъ-триггера, установочный :Я-вход которого соединен с выходом эле" мента И-НЕ, второй вход последнего соединен с шиной синхронизирующих импульсов, а.третий вход - с шиной выбора режима.Источники информации,принятые во вниманйе при экспертизе1, Авторское свидетельство СССР Р 680149 кл Н 03 К5/01 1974966874Составитель Д.ГроменкоРедактор Л.алексеенко Техред А,Бабинец Корректор М.ДемчикЗаказ 7900/76 Тираж 959 . Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП Патенг, г. Ужгород, ул. Проектная, 4
