Профилограф для определения износа цилиндров двигателей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 85002
Автор: Беркович
Текст

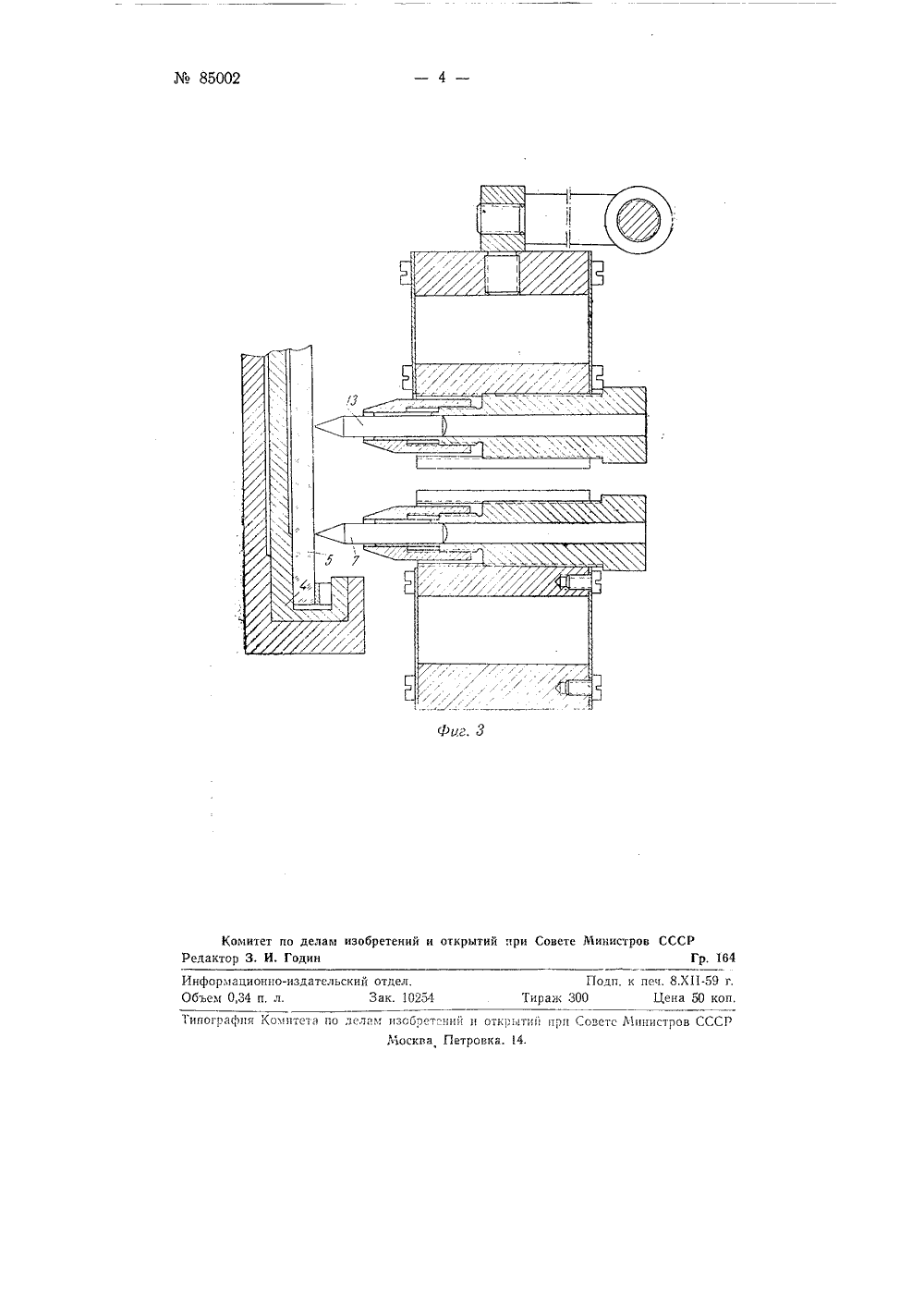

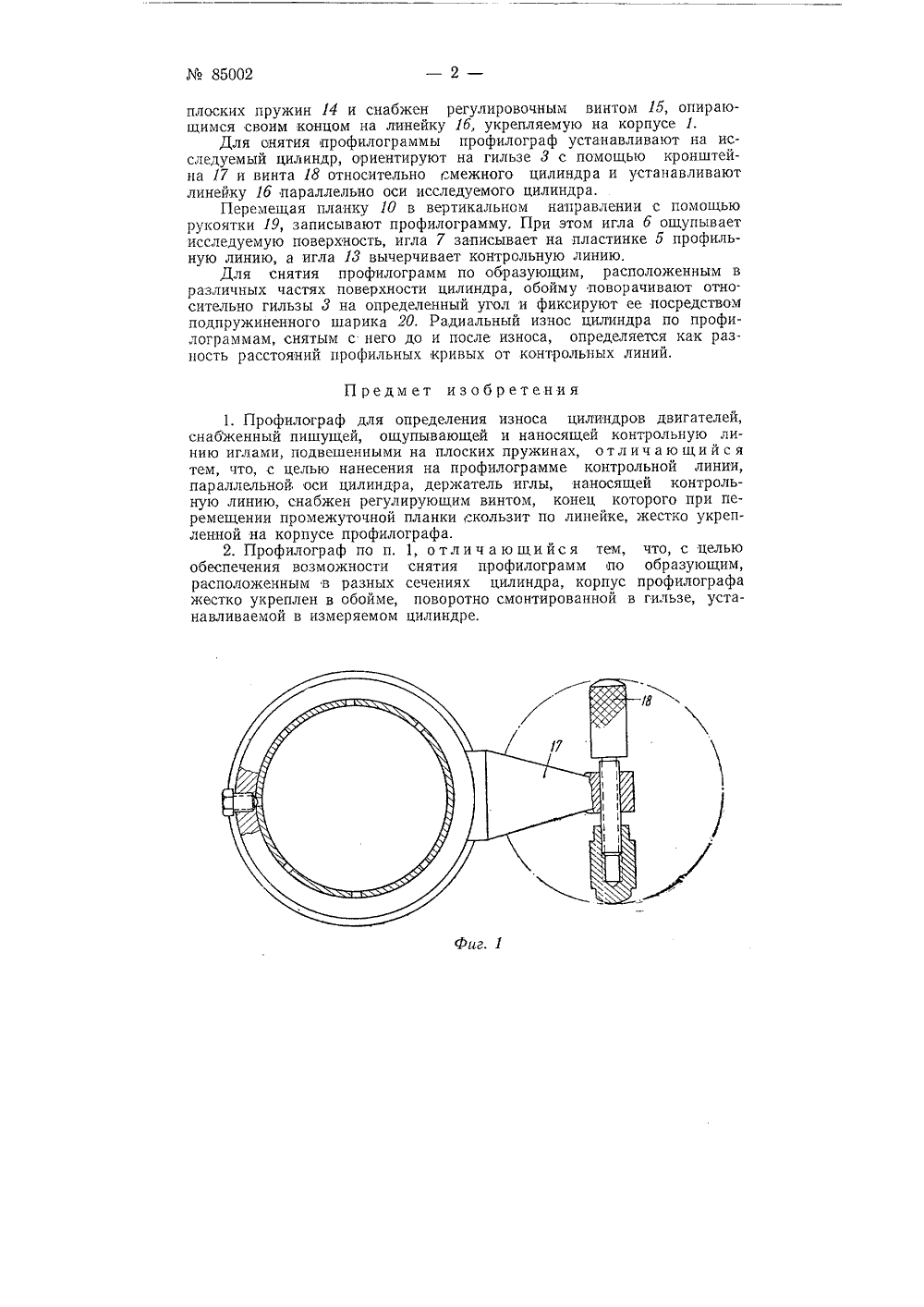

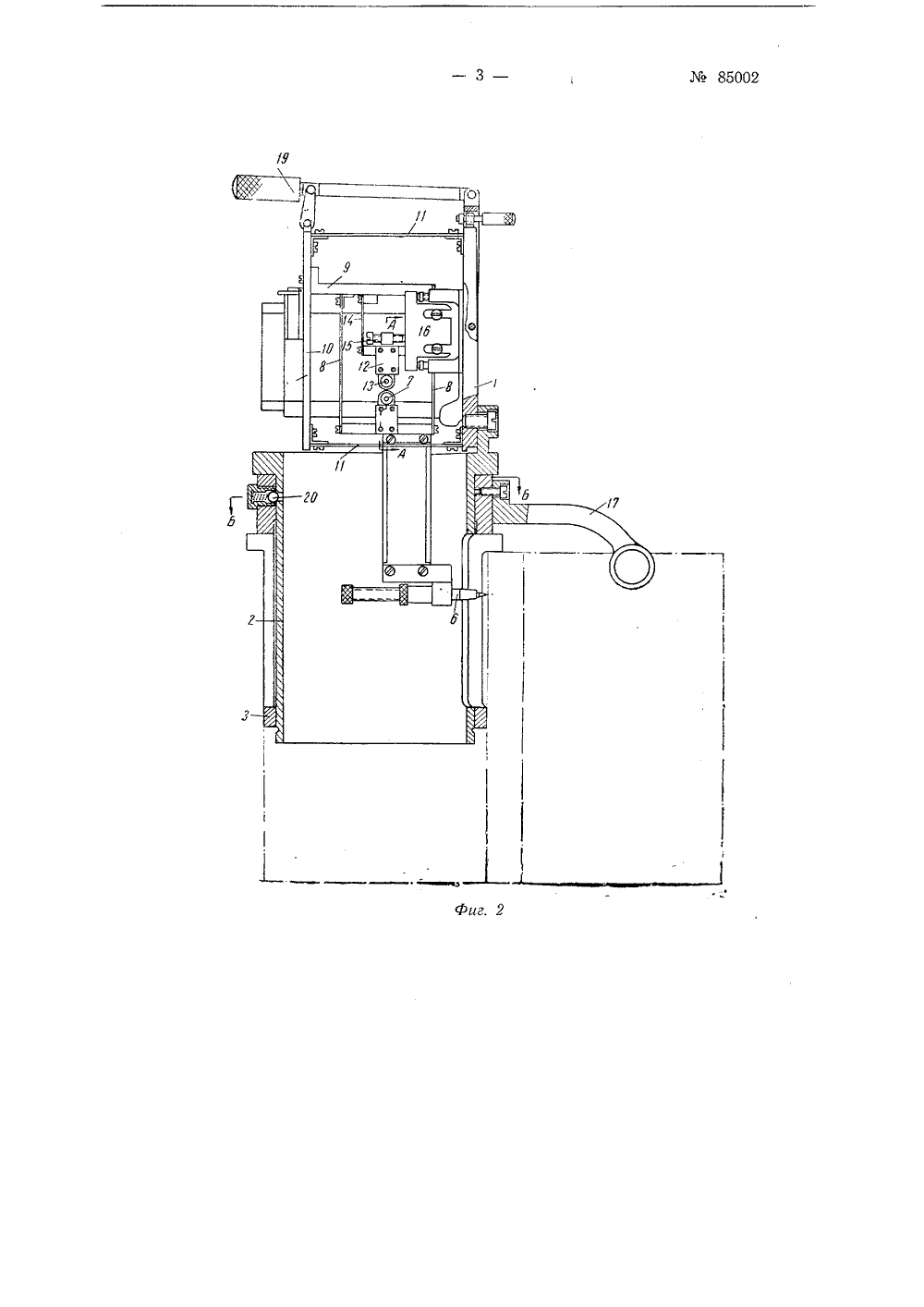

Класс 421 з, 26 юа85002 СССР ПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Е. С. Берко РОФИЛОГРАФ ДЛЯ ОПРЕДЕЛЕНИЯ ДВИГАТЕЛЕЙЗНОСА ИНД Заявлено 19 марта 1949 г. за393 остехнику ССС являетс снабж линиюПредметом изобретения я профилограф для определения износа цилиндров двигателей енный пишущей, ощупывающей и наносящей контрольную иглами, подвешенными на плоских пружинах.В профилографах, предназначаемых для определения износа цилиндров, обычно применяют три иглы, первая из которых ощупывает исследуемую поверхность, вторая записывает на профилограмме профиль этой поверхности и третья вычерчивает контрольную линию в виде дуги окружности. Криволинейность контрольной линии на профилограммах, записанных таким профилографом, затрудняет подсчет величины износа поверхности цилиндра.Отличительная особенность предлагаемого профилографа заключается в том, что с целью нанесения на профилограмме контрольной линии, параллельной оси цилиндра, держатель иглы, наносящей контрольную линию, снабжен регулирующим винтом, конец которого при перемещении промежуточной планки скользит по линейке, жестко укрепленной на корпусе профилографа.С целью обеспечения возможности снятия профилограмм по образующим, расположенным в разных сечениях цилиндра, корпус профилографа жестко укреплен в обойме, поворотно смонтированной в гильзеустанавливаемой в измеряемом цилиндре.На фиг. 1 схематически изображен, разрез по ББ на фиг, 2; на фиг, 2 - профилограф; на фиг. 3 - разрез по АЛ фиг. 2,Профилограф выполнен в виде корпуса 1, жестко укрепленного на обойме 2, поворотно смонтированной в гильзе 3. На корпусе 1 укреплен деркатель кассеты 4, заряжаемой фотопластинкой 5. Держатели иглы о и игла 7 жестко соединены между собою и подвешены " помощью двух плоских пружин 8 на угольнике 9, укрепленном на планке 10. Планка 10 соединена посредством двух плоских пружин 11 с корпусом 1, Держатель 12 иглы 13, наносящей на профилограмме контрольную линию, также подвешен на угольнике 9 с помощью двух85002 плоских пружин 14 и снабжен регулировочным винтом 15, опирающимся своим концом на линейку 1 б, укрепляемую на корпусе 1,Для снятия профилограммы профилограф устанавливают на исследуемый цилиндр, ориентируют на гильзе 3 с помощью кронштейна 17 и винта 18 относительно смежного цилиндра и устанавливают линейку 1 б параллельно оси исследуемого цилиндра.Перемещая планку 10 в вертикальном направлении с помощью рукоятки 19, записывают профилограмму. При этом игла б ощупывает исследуемую поверхность, игла 7 записывает на пластинке б профильную линию, а игла 13 вычерчивает контрольную линию,Для снятия профилограмм по образующим, расположенным в различных частях поверхности цилиндра, обойму поворачивают относительно гильзы 3 на определенный угол и фиксируют ее посредством подпружиненного шарика 20. Радиальный износ цилиндра по профилограммам, снятым с него до и после износа, определяется как разность расстояний профильных кривых от контрольных линий,Предмет изобретения1. Профилограф для определения износа цилиндров двигателей, снабженный пишущей, ощупывающей и наносящей контрольную линию иглами, подвешенными на плоских пружинах, отл и ч а ю щи й с я тем, что, с целью нанесения на профилограмме контрольной линии, параллельной оси цилиндра, держатель иглы, наносящей контрольную линию, снабжен регулирующим винтом, конец которого при перемещении промежуточной планки скользит по линейке, жестко укрепленной на корпусе профилографа.2, Профилограф по п. 1, отличающийся тем, что, с целью обеспечения возможности снятия профилограмм по образующим, расположенным в разных сечениях цилиндра, корпус профилографа жестко укреплен в обойме, поворотно смонтированной в гильзе, устанавливаемой в измеряемом цилиндре,г. 185002 Комитет по делам изобретений и открытий при Совете Министров СССРРедактор 3, И, Годин Гр. 1 ипографпя Комитета по делам изобретений и открытий прп Совете Мцпистров СССРМосква Петровка. 4. Информационно-издательский отдел.Объем 0,34 п. л. Зак. 10254 Подп. к печ. 8.Х 11-59 г.акк 300 Цена 50 коп.
СмотретьЗаявка
393734, 19.03.1949
Беркович Е. С
МПК / Метки
МПК: G01B 5/20
Метки: двигателей, износа, профилограф, цилиндров
Опубликовано: 01.01.1950
Код ссылки
