Сепаратор выкапывающего устройства

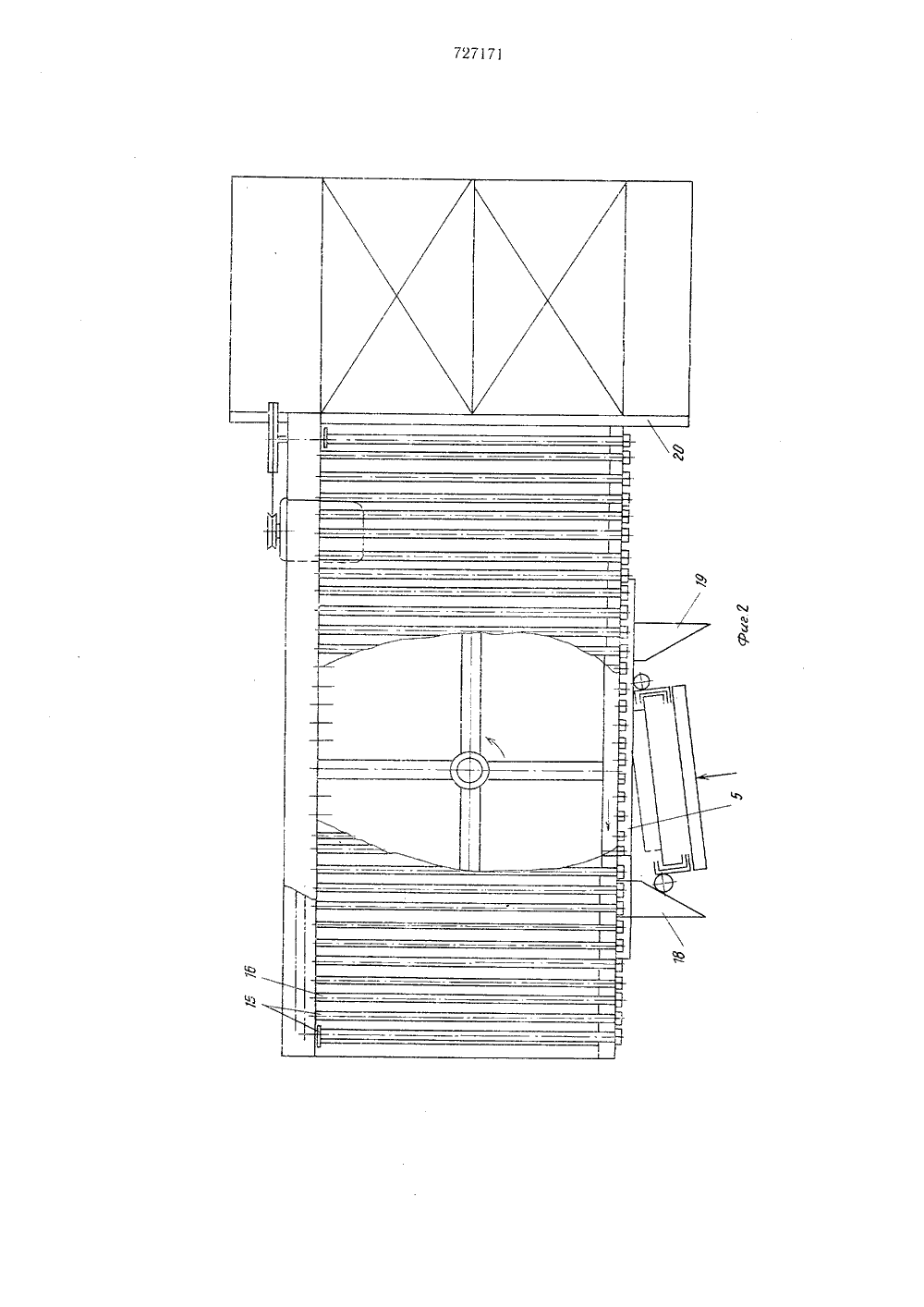

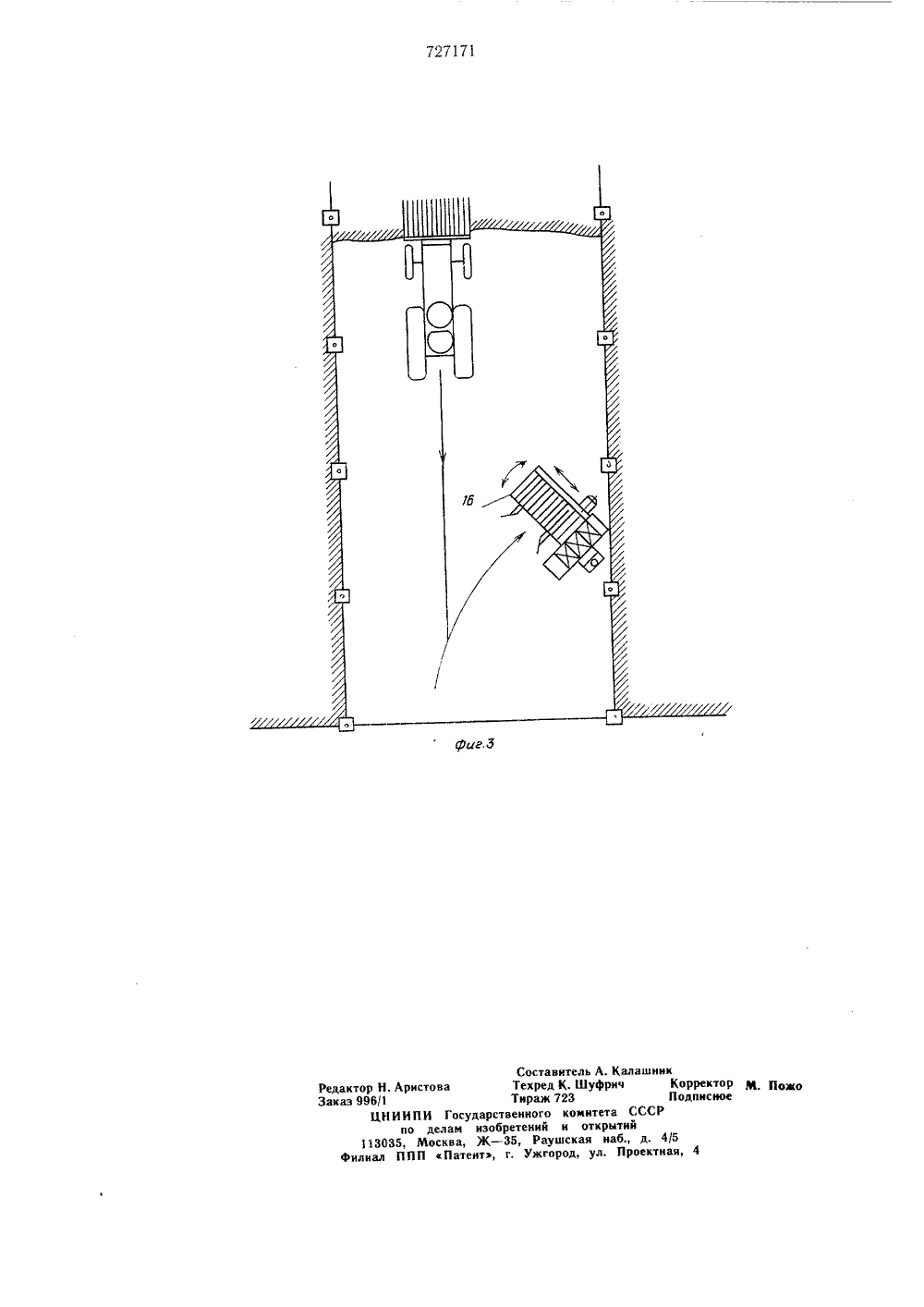

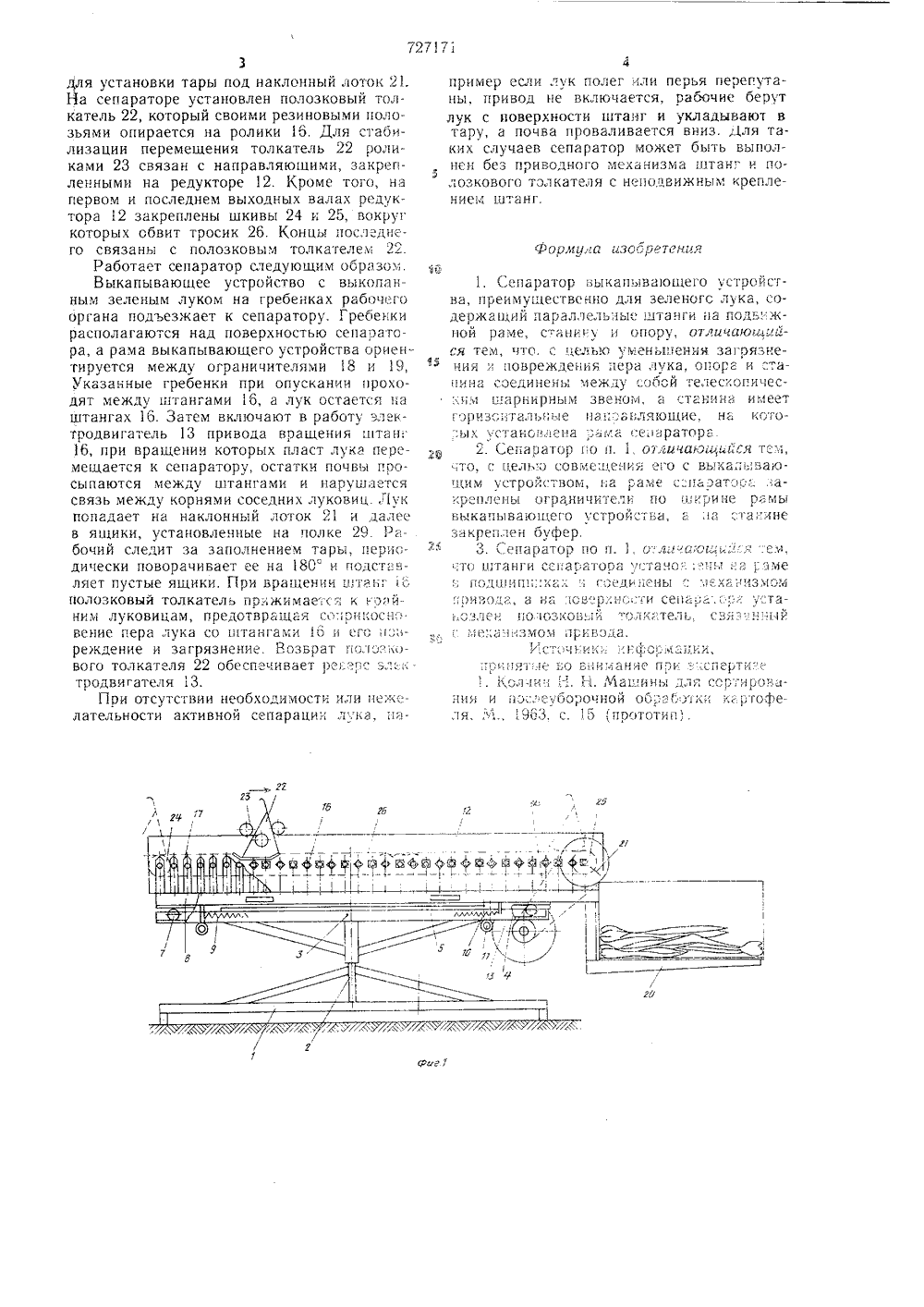

ОП ЙСАНИ ЕИЗОБРЕТЕНИЯХ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСощиалистическихРеслубдик 11 727171(53) УДК 631.358. .4:631.362.3 (088.8) по делан изобретений и открытий(72) Авторы изобретения М. И. Ламм и П. Н. Лантаров Всесоюзный ордена Трудового Красного Знамени научноисследовательский институт сельскохозяйственного ма ш и построения им. В. П. Горячкина(71) Заявитель 1 Ъ (54) СЕПАРАТОР ВЫКАПЫВАЮЩЕГО УСТРО"СТО Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для уборки зеленого лука.Известен сепаратор, содержащий опору и станину, на которой закреплена рама с сепарируюьцим устройством 1.Недостатком его является загрязнение и повреждение зеленого пера.Целью изобретения является уменьшение повреждения и загрязнения зеленого лука при уборке,Цель достигается тем, что сепарирующая поверхность, образована параллельными штангами, закрепленными на раме, установленной подвижно на горизонтальных направляющих станины, а станина и опора соединены между собой телескопическим шарнирным звеном. На раме сепаратора закреплены ограничители по ширине рамы выкапываюшего устройства, а на станине закреплен буфер. Штанги сепаратора установлены в опорах рамы в подшипниках и связаны с механизмом привода, на поверхности сепаратора установлен полозковый толка- тель, связанный с механизмом привода. На фиг. 1 изображен сепаратор выкапываюц его устройства; на фиг. 2 - то же, вид сбоку; на фиг. 3 - схема размещения сепаратора и выкапывающего устройства для зеленого лука.5 Опорасепаратора связана телескопическим звеном 2 со станиной 3. На станине 3 имеются параллельные направляющие 4 и буфер 5. В направляющих 4 станины 3 по концам размещены катки 7, на которых установлена рама 8 сепаратора. Рама 8 связана со станиной 3 пружинами 9 и 10 для возврата рамы в среднее положение относительно станины 3 и роликами 11, установленными для предотвращения отрыва рамы сепаратора от станины 3. На раме 8 15 сепаратора укреплены цепной редуктор 12и электродвигатель 13, связанный с редуктором передачей 14. К выходным валам 15 редуктора 12 прикреплены штанги 16. Передние концы штанг 16 установлены в подшипниках вертикальных опор 17. К раме 8 сепаратора прикреплены ограничители 18 и 19, образующие ловушку для рамы выкапывающего устройства. К раме 8 сепаратора крепится также складная полка 20727171 Фор,иуда изо 4 пететяОбб 3для установки тары под наклонный лоток 21. На сепараторе установлен полозковый толкатель 22, который своими резиновыми полозьями опирается на ролики 16. Г 1 ля стаб)илизации перемещения толкатель 22 роликами 23 связан с направляющими, закрепленными на редукторе 12, Кроме того, на первом и последнем выходных валах редуктора 12 закреплены шкивы 24 и 25, вокруг которых обвит тросик 26. Концы последнего связаны с полозковым толкателем 22.Работает сепаратор следующим образом.Выкапывающее устройство с выкопанным зеленым луком на гребенках рабочего органа подъезжает к сепаратору. Гребенки располагаются над поверхностью сепаратора, а рама выкапывающего устройства ориентируется между ограничителями 18 и 19, Указанные гребенки при опускании проходят между штангами 1 О, а лук остается па штангах 16, Затем включают в работу электродвигатель 13 привода вращения птан, 16, при вращении которых пласт лука перемешается к сепаратору, остатки почвы 1.росыпаются между штангами и нарушается связь между корнями соседних луковиц. Лук попадает на наклонный лоток 21 и далее в ящики, установленные на полке 29. Рабочий следит за заполнением тары., периодически поворачивает ее на 18 С и подставляет пустые ящики. При вращении штанг 1;-, полозкОВый толкатель Грижимаетс; - ; к," р) й- НИМ ЛУКОВИЦам, ПРЕДОТВ)21 ЦВЯ Со.1 РИ 1;ОСИ. вение пера лука со ьТангами 16 и "Гс 22- реждение и заГрязнение. Возврат по;)оз:й)- ваго толкателя 22 обеспечивает ре) зрс зл;- тродвигателя 13,Г 1 ри ОтсутстВии необходимости или неже". лательности активной сепарации ,ка,;2 пример если лук полег ли перья перепутаны, привод не включается, раоочие берут лук с поверхности штанг и укладывают в тару, а почва проваливается вниз. ),Ля таких случаев сепаратор может быть выполнен без приводнОГО механизма штанг и полозкового толкателя с неподвижным креплением штанг. 1. СЕПараТор ВЫК 2 ПЬВа)ОЩЕГО ус 1 ройства, преимущественно для зеленого лука, содержащий параллельныс штанги па подь.жной раме, стани)-у и опору, отличай)иЗйся тем, что, с целью уменьшения загоязнения и;1 ОВ 1)еждения;1 ера лука Опора и станина соединень; между собой телескоп)чес.",и 1 шарни 1)ным ЗВеном, 2 стгнина имеет ГоризсТЯЛЬНЫЕ П 61 ВИЛЯЮ)ЦИЕ, На КОСО " Ы1,) С т 2 Н О оЕ Н 2; а (;л 2 С Е2 р а ТО р 2-:то, с целью совмецения его с выкапь)ваюцим устройством, н 2 р 2 хе с" паоат-)сг:2- кпеплены Огр 2 ничители по и .рине памы выкапывающего устройства, г,2 ста-"ине закреплен буфер.Составитель А. Калавннк Редактор Н. Аристова Техред К. Шуфрич Корректор М По Заказ 996/1 Тираж 723 Подписное ЦНИИ ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская набд. 4/5 филиал ППП Патент, г. Ужгород, ул, Проектная, 4
