Устройство для определения угловых и линейных размеров
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

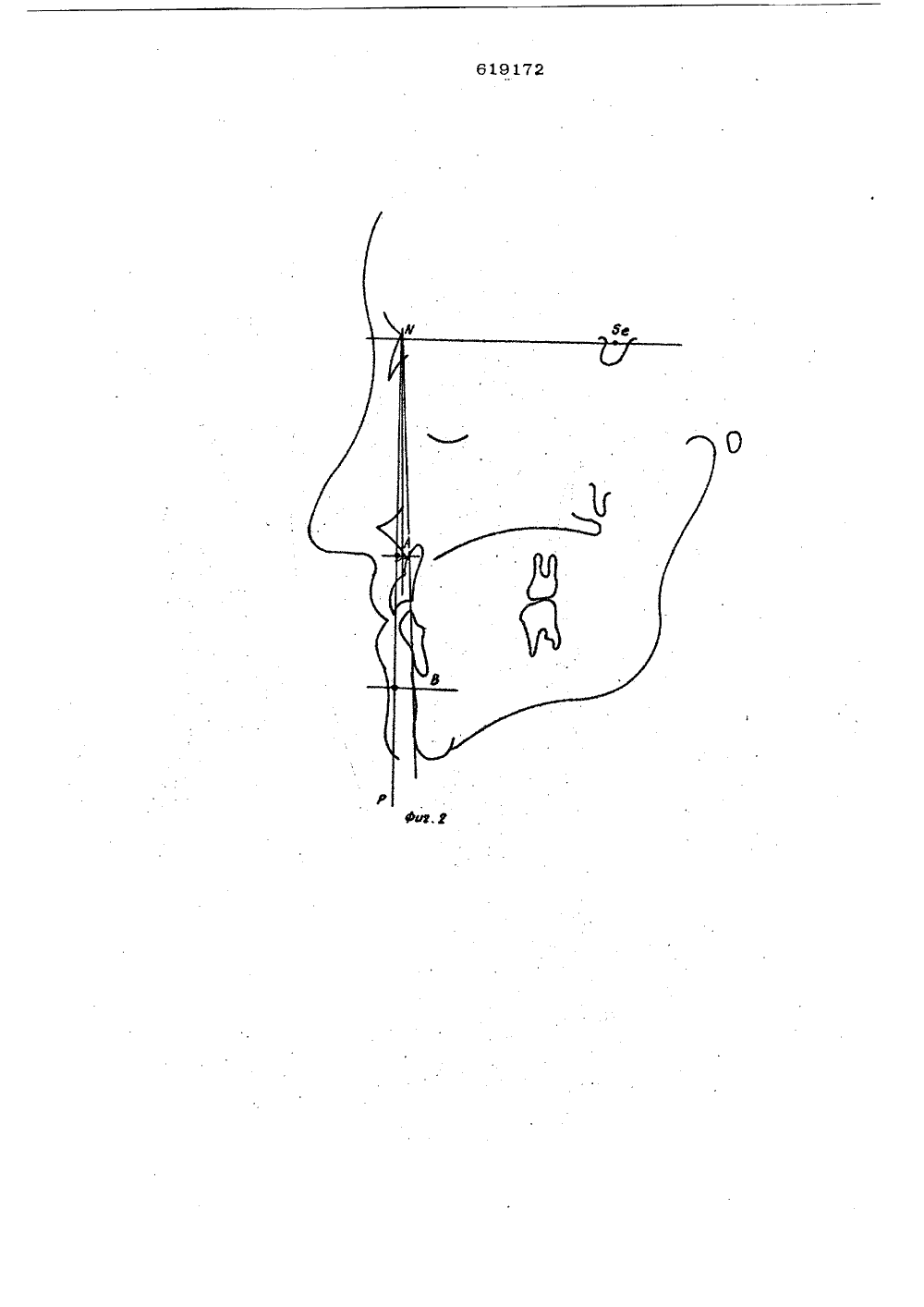

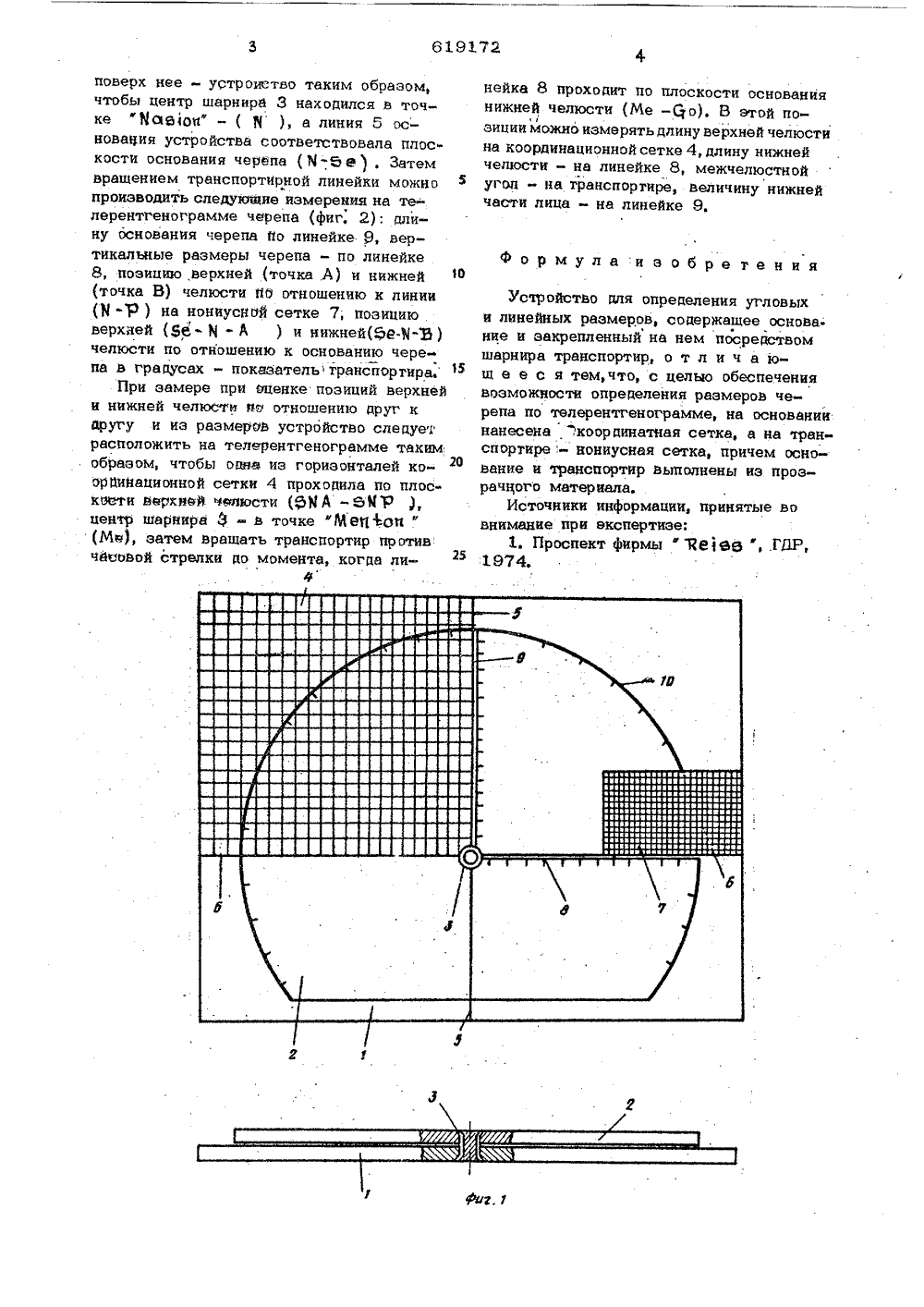

(45) Дата опубликован осудврстввнный комитетСовете Министров СССРпо двлви изооретенийн открытий 8,Бюллетень 3 писания 26,06.7(53) УДК 621,386 ,12/17 (088.8 В, В,2) Авторы изобретения рин и А, Г, Масю ьный ордена Ленина институт усовершенствован врачей 71) Заявитель 4) УСТРОЙСТВ И ЛИНИзобретение относится к области медицины, в частности к рентгенологии, и может быть использовано в стоматологии и челюсттто-лицевой хирургии при анализе телерентгенограмм черепа и лицевого скелета в норме и при различных его аномалиях.Известно устройство для определения угловых и линейных размеров, содержащее основание и закрепленный на нем по;. средством шарнира транспортир 1.Однако известное устройство исключает возможность определения размеров черепа по телерентгенограмЦелью изобретения являение размеров черепа по теле ем ух угло на тел нии ич- схенижпозициик верхне ме. тся определе- рентгенограмель достигается тем то в предл анин нанес пределены в соотгми размерами теанспорти нование и прозрачногоено устройство длялинейных размеров, 25 азан) накла;гаемом устройстве на осно на координатная сетка, а н нониусная сетка, причем ос транспортир, выполнены из материала.На фиг. 1 изображ измерения угловых и ДЛЯ ИЗМЕРЕНИЯ УГЛОВЫЫХ РАЗМЕРОВ общий вид; на фиг, 2 - сх при одномоментном, изме ре вых и четырех линейных в рентгенограмме черепа; н ма замеров при.измерени ней челюсти по отношению люсти,Устройство для определения угловыхи линейных размеров состоит из основания 1, вращающегося транспортира 2 ишарнира 3. На основании 1 нанесеныкоординатная сетка 4 размером 5 х 5 мм,горизонтальная линия 5, вертикальнаялиния 6. На вращающемся транспортире2 нанесены нониусная сетка 7 размером1 х 1 мм, линейка 8 по вертикали, линейка 9 по горизонтали, транспортирные деления 10,Размеры устройства оветствии с максимальнылерентгенограмм,Работа с устройством проводится следующим образом,На иегатоскоп (не пок кивают телерентгенограмму иповерх нее - устрожтво таким образом, чтобы центр шарнира 3 находился в точке "Каеоп" - ( Я ), а линия 5 основация устройства соответствовала плоскости основания черепа ( М -0 е ) . Затем вращением транспортирной линейки можно производить следуюФиеизмерения на телерентгенограмме черепа (фиг, 2): длину основания черепа йо линейке 9, вертикальные размеры черепа - по линейке 8, позицию верхней (точка .А) и нижней 10 (точка В) челюсти йо отношению к линии (Я -9 ) на нониуснпй сетке 7; позицию верхней (ЯЕ - й - А ) и нижней(Фе-М-З ) челюсти по отношению к основанию чере па в градусах - показатель транспортира,При замере при оценке позиций верхней и нижней челюсти пп отношению друг к другу и из размеров устройство следует расположить на телерентгенограмме таким образом, чтобы одне иэ горизонталей коордииационной сетки 4 проходила по плосковеи верхней чееости (ДАЛА -ЬММ центр шарнира 3 - в точке "Мец 1 он " (Мм), затем вращать транспортир против чйсовой стрелки до момента, когда ли 25 нейка 8 проходит по плоскости основания нижней челюсти (Ме -Со), В этой поэиции можно измерять длину верхней челюсти на координационной сетке 4, длину нижней челюсти - на линейке 8, межчелюстной угол - на транспортире, величину нижней части лица - на линейке 9,ФормулаизобретенияУстройство для определения угловых и линейных размеров, содержащее основание и закрепленный на нем посредством шарнира транспортир, о т л и ч а ющ е е с я тем,что, с целью обеспечения возможности определения размеров черепа по телерентгенограмме, на основании нанесена координатная сетка, а на транспортире - нониусная сетка, причем осно ванне и транспортир выполнены из прозрачного материала.Источники информации, принятые во внимание при экспертизе:1. Проспект фирмы "Яе 1 ее ", ГОР, 1974.
