Способ микрокапсулирования синтетических смол

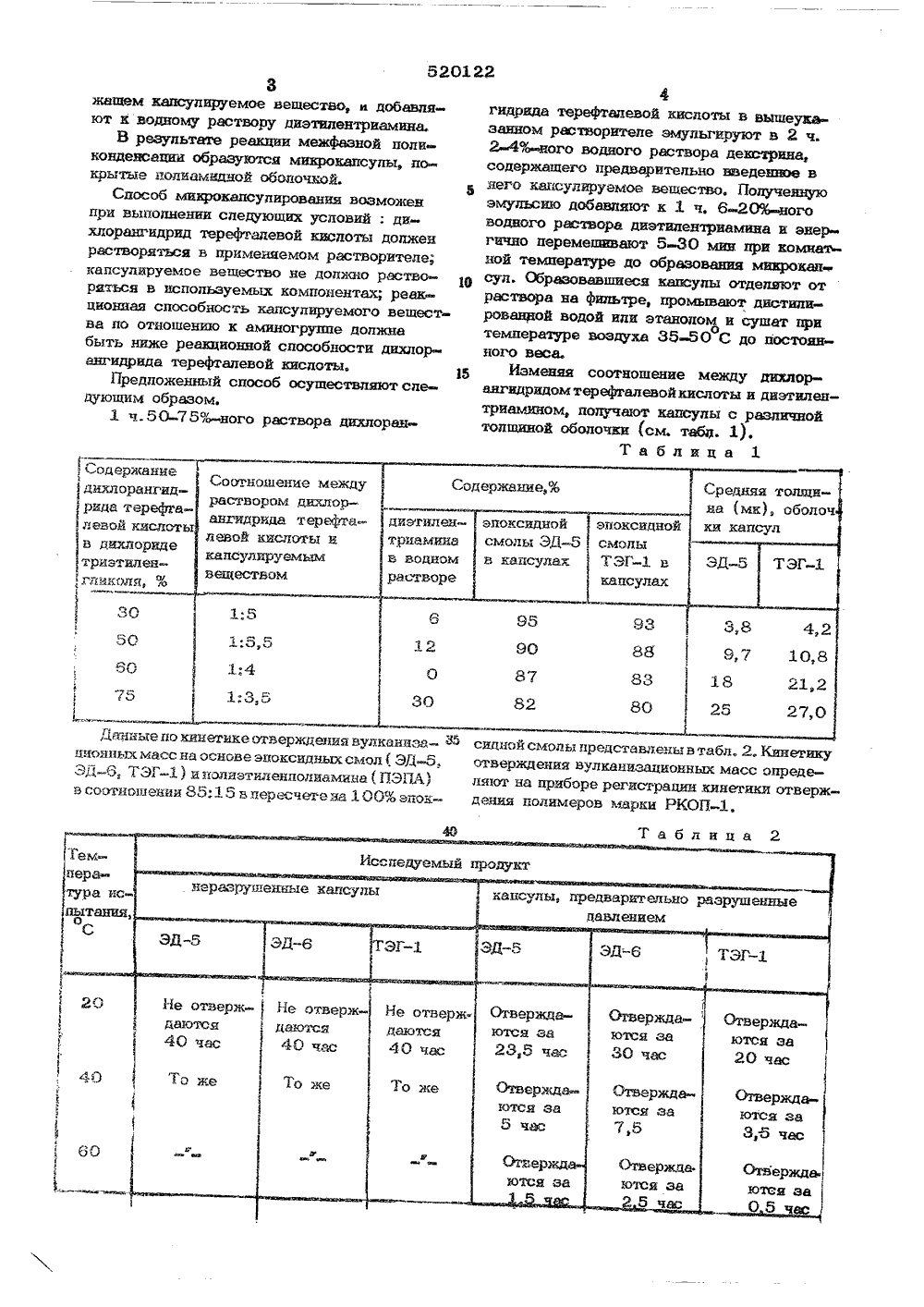

х одердихлорарида те , левой ки В ДИХЛО триетил гликолххЭС сеххья вулкамиз 8, - фф идххьххсмолх ЭД 5 хиамима ( ПЭПА) ете на 1 СО о зпож Беоипых мас ,.-6, ТЭГВ СООТНОШЕН ОТВЕРЖД7 ХЯХОТ Н преде ОТВЕР И ХХОДИЗУХХ 7 ХЕНХХ85; 1 5 Б пер есч жащем капсулируемое Вещество, и добавпиют к водному раствору диэтипентриаминз,В результате реакции межфвзной поликонденсзции обрззуютсн микрокзпсупьх, покрытые ЛОпизмидной Оболочкой,СПОсоб микрокапсупировзнин ВозмОженпри выполнении следующих условий; дихпорангидрид тервтзлевой кислоты долженрасхзорнться В примениемом растворителе;капсулируемое вещество не должно раство- Ернтъсн в используемых компонентах резкционнаа способность капсупируемого вещества по отношению к аминогруппе должнабыть ниже реакционной способности дихлорангидрида терефтзлевой кислоты.Предложенный способ осупхествпюот следующим образом.1 ч.50-75%-ного раствора днхлорзн 4гидрида терефтзпевой киспоты В выщеяц- занном растворителе эмупьгируют в 2 ч.2-47 ого водного раствора декстрина, содержащего предварительно введенное в негО каисулируемОе вещество а Поххученцую эмульсию добавпнют к 1 ч. 6-20%-ного водного раствора диэтипентриамина и энергично перемешивают 5-30 мин при комнатной температЯж до Обрззовзнин микрокзпф суп Обржзовзвшиесн капсулы ОтделЯют От раствора на Фильтре, промьхвают дистилированной водой ипи этанолом и сушат при температуре Воздуха 35-50 С до постоннного веса.Измении соотношение между дихпорангидридом терефталевой кислоты и диэтипентриамином, получают капсулы с различной толщиной оболочки см. Тзбп. 1).Таблица 1 смолы предстаВлены В табле 2 еения вулканизапнонных массприборе регистрации кинетикиопимеров марки РКОП.520122 Таблица 3 бр,% 30 27 ЗО 27 325 380 ЗгО ЗОО ЗЗО 370 5физико -механические свойства вулканизатов, определяемые на видоизмененном приборе Журкова, с капсулиХ. Микрокапсулирование тиокола марки ЭТ-К.33П р и м е р 1. В 3 мп дихлорида триэгщенгликоля (ДХТЗГ) растворяют 2 гДХАТФ и эмульгируют в 60 мл 2%-ноговодного раствора декстринасодержащегоЗО г тиокола. В образовавшуюся эмульсиюпри комнаной температуре и энергичномперемешивании вводят раствор 5 мл диэтилентриамина (ДЭТА) в 20 мл воды. Перемешивание продолжают ЗО мин, после чегополученные микрокапсулы промывают водой,ЗОэтреляют на воронке Бюхнера и сушат при50 С до постоянного веса. Получают капсулы размером 80-1000 мкм и прочностьюопри сжатии (гемпература испытания 20 С)9 кгс/см .яП р и м е р 2. В 5 мл,Д 3 -дихлоргидринглиперина растворяют 3,5 г ДХАТФи эмульгируют в 60 мл 2%-ного водногораствора декстрина, содержащего ЗО г тиокола марки ЭТ-К. Затем опыт ведут попримеру 1. Получают кагалы размером100-1200 мкм и прочностью при сжатиио я(темпераура испытания 20 С) 12 кгс/см,П. Микрокапсулирование полиэфирной смой лы марки ПН-З.П р и м е р 3. В 13 мл ЙХТЗГ растворяют 2 г ДХАТФ и эмульгируют в60 мл 2 О ного водного раствора декстрина, содержащего ЗО г полиэфирной смолымарки ПН-З, Затем опыт проводят по примеру 1. Получают капсулы размером 1201200 мкм и прочностью при сжатии (температура испытания 20 С) 12 кгс/см2П р и м е р 4, Опыт проводят по при дмеру 3, но 3,5 г ДХАТФ растворяют в5 мл дихлорэтилсупьфида. Получают капсулы размером 120-1500 ьапл и прочносраспри сжатии (температура испытания 20 С)15 кгс/см . Ю рованными и некапсулированными эпоксидными смолами одинаковы ( см.табл. 3),1 И. Микрокапсулиродаще эпоксидной смолы марки ЭЙ;5.П р и м е р 5 В 6 мл ДХТЭГ растворяют 4,5 г ДХАТФ и эмульгируют в60 мл 2%-ного водного раствора декстрина, содержащего 30 г эпоксидной смолымарки ЗЙ. В образовавшуюся эмульсиюпри комнатной температуре и энергичномеремешивании вводит раствор 6 мл ДЭТАв 20 мл воды. Перемешивание продолжаютЗО мин, после чего полученные микрокапсупы промывают водой, отделяют на вороноке Бюхнера и сушат при 50 С до постоянного веса, Получают капсулы размером50-2000 мкм и прочность при сжатиио(температура испытания 20 С) 12 кгс/смП р и м е р 6, Опыт проводят по примеру 5, но 7,5 г ДХАТФ растворяют в10 мл ДХТЭГ. Получают капсулы размером70-2000 мкм и прочностью при сжатиио(температура испытания 20 С) 14 кгс/см,П р и м е р 7. В 4 мл дихлорэтилсульфида растворяют 1,2 г ДХАТФ и эмульгируют по примеру 5. В образовавшуюсяэмульсию при комнаткой температуре иэнергичном перемешивании вводят раствор1,2 мл ДЭТА в 20 мл воды. Затем опыгпроводят, как в примере 5, Получают капсулы размером 50-1500 мкм и прочностьюопри сжатии (температура испытания 20 С)85 кгс/см .111. Микрокапсулирование эпоксиднойсмолы марки ТЕГ,П р и м е р 8, В 2 мл ДХТЭГ растворяют 1,5 г ДХАТФ и эмульгируют в 60мл 2%-ного водного раствора декстрина,содержащего 30 г эпоксидной смолы лырки ТЭГ. Затем опыт проводят по примеру5. Получают капсулы размером 80-2000мкм и прочностью при сжатии (температуора испытания 20 С) 9 кгс/см.520122 Формупа изобретения Составитепь Л, Жукова Редактор 3. Бородкина Техред Н. Андрейчук Корректор Л, ГриценкоЗаказ 4197/205 Тираж 863. ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо депам изобретений и открытий113035 Москва, Ж, Раушская наб д, 4/5 Фнннвл ППП Патент, г. Ужгородуn. Проентнвн, 4 7П р и м е р 9. Опыт проводят по примеру 8, но 3 г ДХАТф растворяют в 4 мп ЙХТЭГ. Получают капсулы размером 100- 2000 мкм и прочностью при сжатии 1 темпэрагура испытания 20 С) 13 кгс/см Способ микрокапсулирования синтетических смоп путем эмупьгирования материапа ядра в водном растворе декстрина в присутствии дихлорангидрида терефталевой киспоты и диэтипентриамина с последующим отдепением и сушкой микрокапсул, о т -и и ч а ю щ и й с я тем, что, с цепьюповышения прочности мицзокапсул, дихлорангидрид терефталевой кислоты используют в виде, раствора в труднопетучем раствори тепе, выбранном из группы, содержап",ей 1 О дихлорид триэтиленгпикопя,р, -дихпоргидринглицерин и дихлорэтилсульфид,
