Установка для бета-облучения

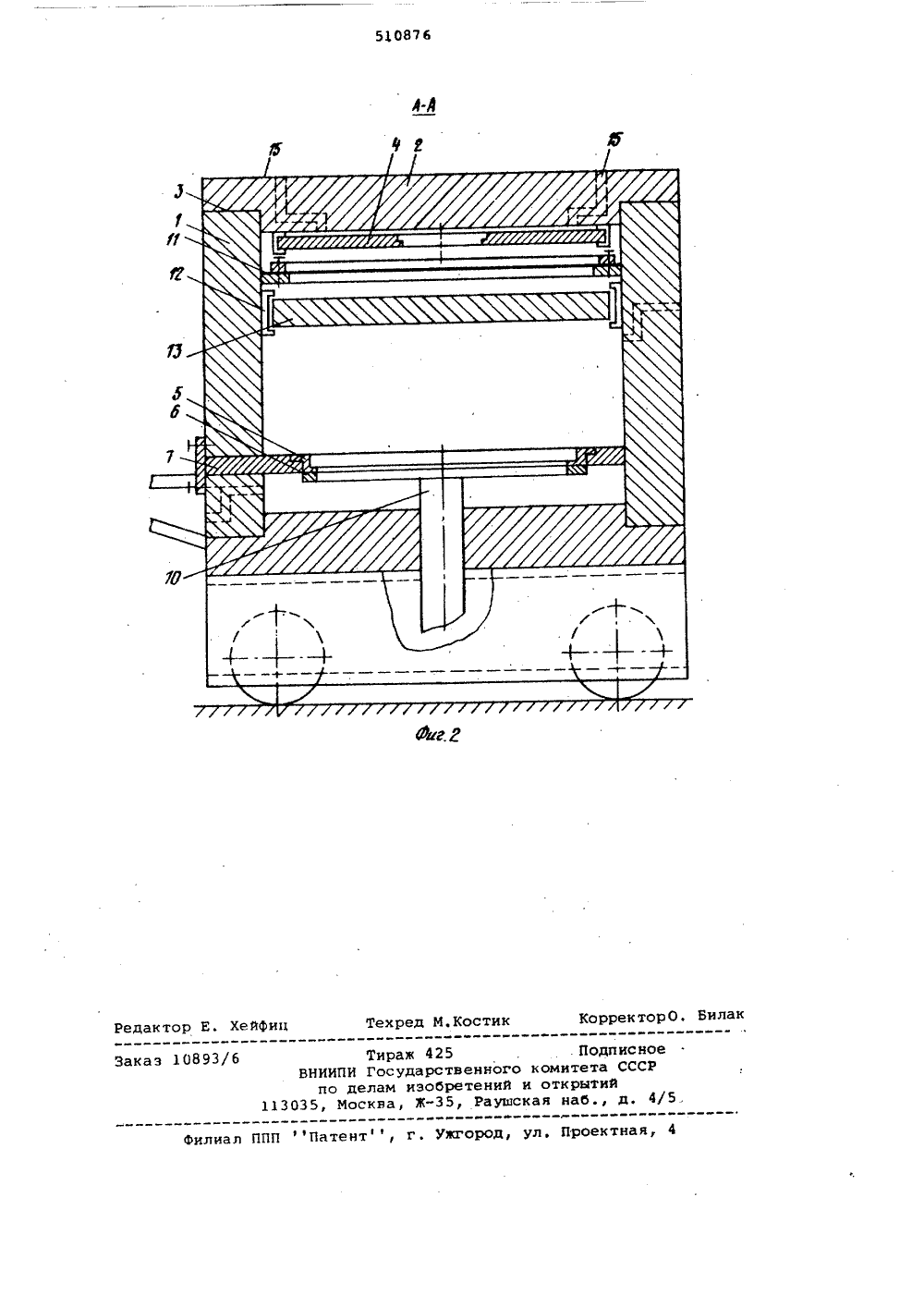

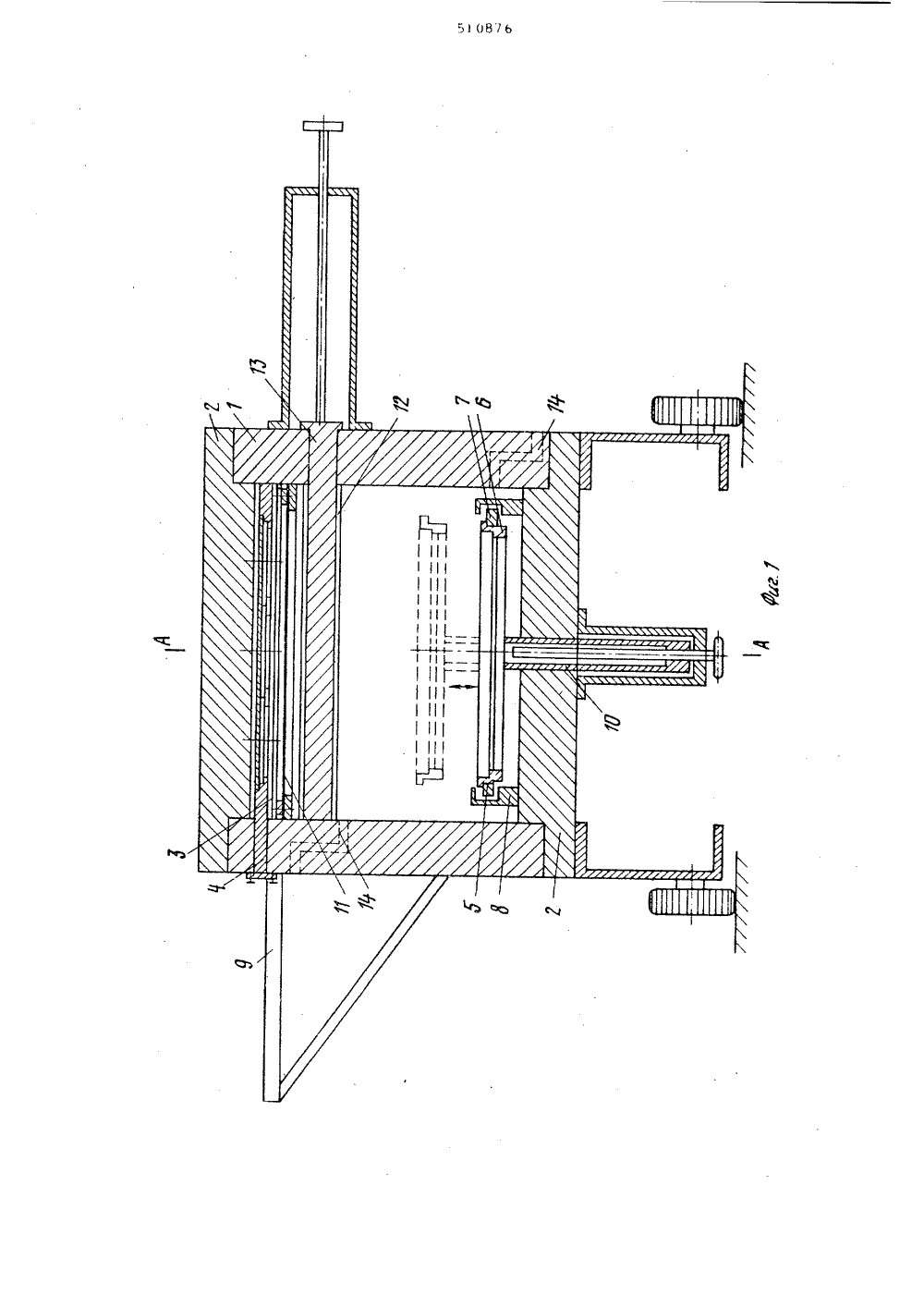

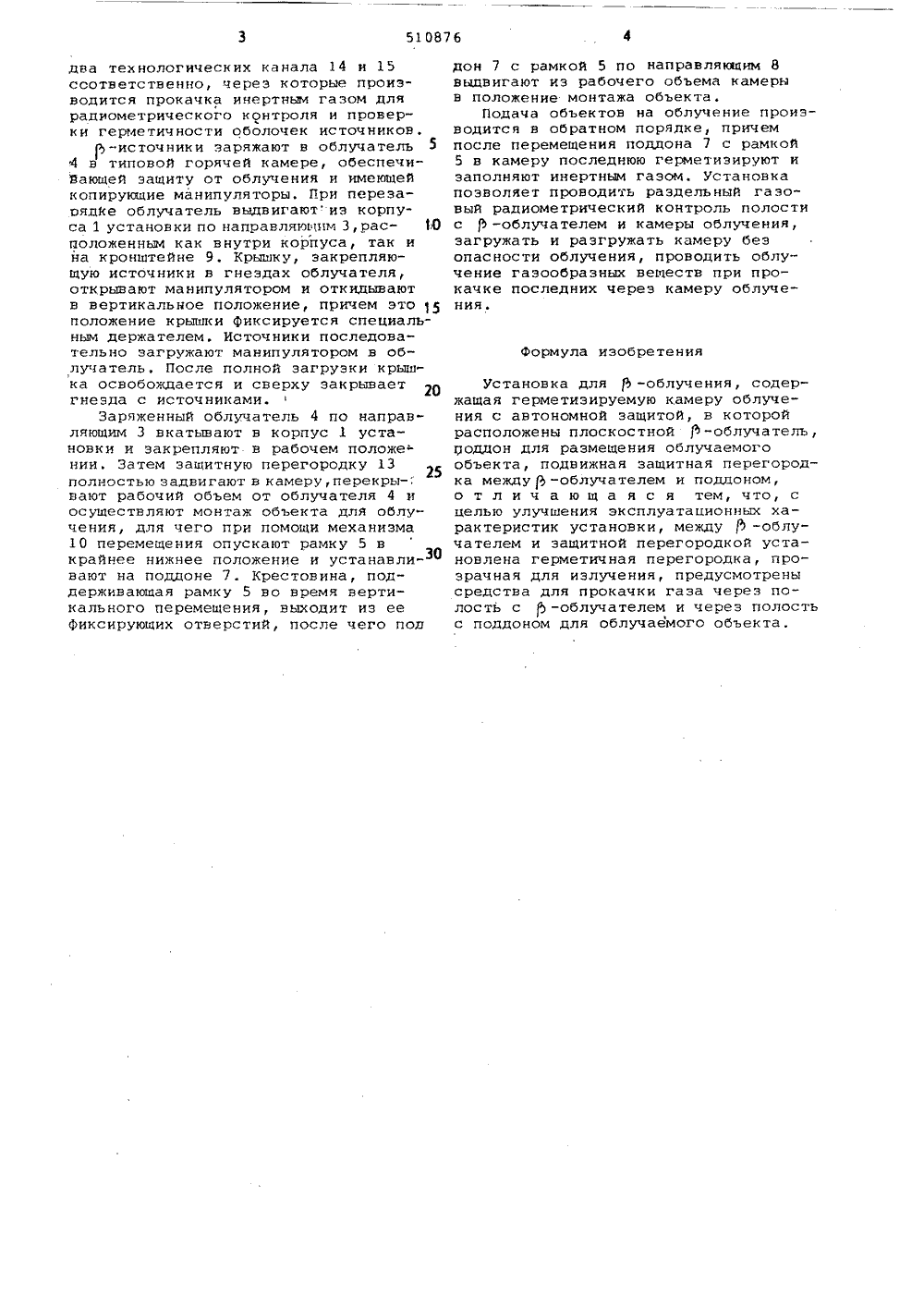

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалистическихРеспублик 1 о 510876(23) ПриоритетОпубликовано 150183, Бюллетень Мо 2Дата опубликования описания 1501,83 1 М Кп з 6 21 Р 5/00 Государственный комитет СССР но делам изобретений и открытий(54) УСТАНОВКА ДЛЯ-ОБЛУЧЕНИЯ Изобретение относится к установкам для радиационной обработки объектов.Известны установки для 1 о -облучения, содержащие плбскостной-облучатель, камеру облучения, защитную перегородку, отделяющую ( -облучатель, поддон для размещения облучаемых объектов, автономную защиту.Недостатками известных устройств являются затрудненность радиационного контроля, возможность попадания радиоактивного вещества на облучаемый объект в случае разгерметизации источника, невозможность регулирования мощности дозы радиации.С целью улучшения эксплуатационных характеристик установки между-облучателем и защитной перегородкой установлена герметичная перегородка, прозрачная для излучения, предусмотрены средства для прокачки газа через полость с -облучателем и через полость с йоддоном для облучаемого объекта.На фиг. 1 показана предлагаемая установка по облучателю и заслонке, продольный разрез; на фиг, 2 - то же, поперечный разрез А-А на фиг. 1.Установка содержит корпус 1, две крышки 2. На верхней крышке эакреплены направляющие 3, в которых находится плоскостной облучатель 4. Рамка 5 с облучаемьм объектом во время вертикального перемещения установлена на крестовине 6, а во время выдвижения из корпуса - на поддоне 7. Поддон 7 .движется по направляющей 8, а облучатель - по направлякщей 3, продолжени" ем которой является кронштейн 9.Изменение расстояния между рамкой и объектом и облучателем осуществляется при помощи кинематического механизма 10 вертикального перемещения. Облучатель отделяется от камеры облучения герметичной перегородкой 11.В направляющих 12 корпуса камеры помещена защитная перегородка 13 в виде многослойного шибера, полностью поглощающая- и тормозное излучение, выходящие иэ облучателя.Установка имеет автономную защиту, материал и толщина котброй определяются интенсивностью и энергией тормозного излучения и 3" -излучения радиоактивных примесей к -изотопу, в результате чего обеспечивается компактность установки в целом и ее транспортабельность. Полость, в которой находится облучатель 4, и камера облучения с облучаемым объектом имеют подва технологических канала 14 и 15 соответственно, через которые производится прокачка инертным газом для радиометрического контроля и проверки герметичности оболочек источников,р-источники заряжают в облучатель 5 4 в типовой горячей камере, обеспечийающей эащиту от облучения и имеющей копирующие манипуляторы, При перезаоядКе облучатель выдвигают из корпуса 1 установки по направляющим З,рас- Ю доложенным как внутри корпуса, так и на кронштейне 9, Крышку, закрепляющую источники в гнездах облучателя, открывают манипулятором и откидывают в вертикальное положение, причем это 5 положение крышки фиксируется специальным держателем. Источники последовательно загружают манипулятором в облучатель. После полной загрузки крышка освобождается и сверху закрывает гнезда с источниками.Заряженный облучатель 4 по направляющим 3 вкатывают в корпус 1 установки и закрепляют в рабочем положе нии. Затем защитную перегородку 13 полностью задвигают в камеру,перекры-: вают рабочий объем от облучателя 4 и осуществляют монтаж объекта для облучения, для чего при помощи механизма 10 перемещения опускают рамку 5 в крайнее нижнее положение и устанавливают на поддоне 7. Крестовина, поддерживающая рамку 5 во время вертикального перемещения, выходит из ее фиксирующих отверстий, после чего под дон 7 с рамкой 5 по направляющим 8 выдвигают иэ рабочего объема камеры в положение монтажа объекта.Подача объектов на облучение производится в обратном порядке, причем после перемещения поддона 7 с рамкой 5 в камеру последнюю герметиэируют и заполняют инертным газом. Установка позволяет проводить раздельный газовый радиометрический контроль полости с-облучателем и камеры облучения, загружать и разгружать камеру без опасности облучения, проводить облучение газообразных веществ при прокачке последних через камеру облучения.Формула изобретенияУстановка для-облучения, содержащая герметизируемую камеру облучения с автономной защитой, в которой расположены плоскостной-облучатель, поддон для размещения облучаемого объекта, подвижная защитная перегородка между-облучателем и поддоном, о т л и ч а ю щ а я с я тем, что, с целью улучшения эксплуатационных характеристик установки, между-облучателем и защитной перегородкой установлена герметичная перегородка, прозрачная для излучения, предусмотрены средства для прокачки газа через полость с-облучателем и через полость с поддоном для облучаемого объекта.51087 б ехред М.Костик КорректорО, Билак едактор Е. хейфиц Заказ 10893/б Филиал ППППатент , г, Ужгород, ул. Проектная, 4 Тираж 425НИИПИ Государственного коми по делам изобретений и отк 5, Москва, Ж, Рауюская н одписноета СССРтийд. 4/5.,
