Плотина

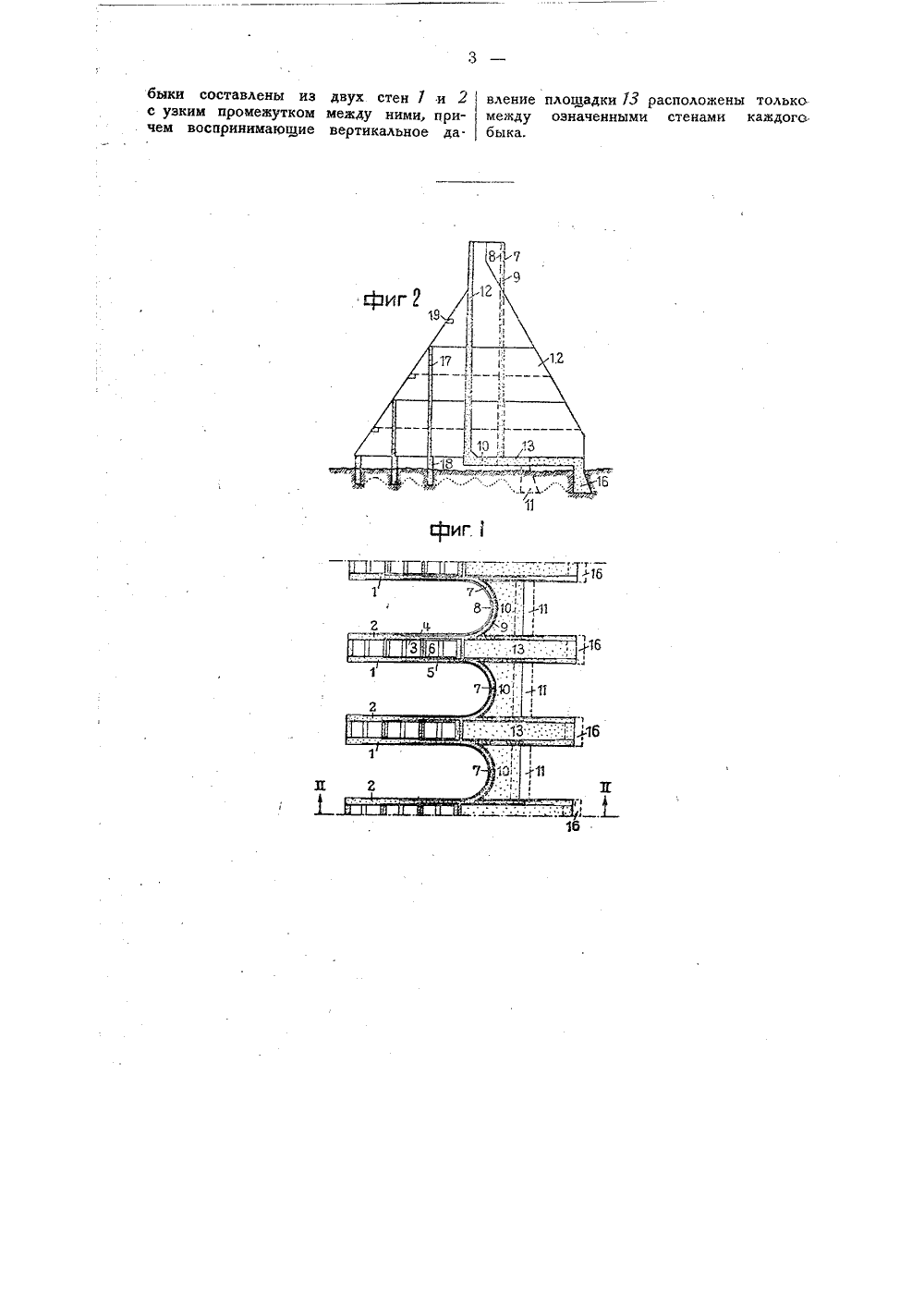

ласс 84-а; НИЕ П и н ы.та (Егп 1 РгоЬарлсруа, Гермазаяв. свид,5 ридрих ленном ия, ваяв2172).вие патент выдаче патента опубликовано 31 июля 1933 года. Дей страняется на 15 лет от 31 июля 1933 спро ичивающая плотину бьефа, состоит из К патенту ин-цев Эмиля Про Тельке (Гпес 1 псЬ ТоПсе), в г.31 июля 1929 года Предлагаемое изобретение относитсяк плотинам с вертикальными ограничивающими поверхностями и площадками для воспринятия давления воды и имеет целью упростить возведение такого рода плотин по сравнению с существующими конструкциями.Сущность изобретения состоит в том, что плотине придается такая форма, при которой вертикальная ограничивающая со стороны верхнего бьефа стенка снабжена самостоятельной горизонтальной площадкой, которая, по мь 1 сли автора, должна играть роль разгружающей, и между этой последней и грунтом оставлено пустое пространство для устранения давления воды снизу.Под самостоятельной разгружающей площадкой следует понимать площадку, поддерживающую служащий противовесом столб воды и устроенную независимо от конструкции, ограничивающей со стороны верхнего бьефа Наилучший эффект достигается в том случае, когда площадка расположена по возможности глубже под наивысшим подпорным горизонтом. С другой стороны, между этой площадкой и скалистым грунтом, служащим основанием, должно находиться свободное пространство с тем, чтобы не могло создаваться давление воды снизу. Свободная высота в 2 м достаточна для того, чтобы по этому пространству можно было ходить и в полной безопасности отводить просачивающуюся водуПростое устройство площадки получаетсяя в том случае, когда быки, на которые опираются ограничивающие со стороны верхнего бьефа стенки, располагаются не только в сторону нижнего бьефа от этих стенок, но и в сторону верхнего бьефа. Тогда площадка может быть устроена между двумя такими быками и со стороны нижнего бьефа соединена со стенкой, служащей ограничением со стороны верхнего бьефа, при чем пустые пространства под разгружающими площадками со стороны верхнего бьефа закрываются соответствующей стенкой из кладки.На чертеже фиг. 1 изображает план плотины; фиг. 2 в вертикальный разрез параллельно быкам по П О на фиг. 1; фиг. 3 - перспективный вид со стороны верхнего бьефа, при котором стенка, закрывающая полые пространства со сто. роны верхнего бьефа, имеет прямолинейное очертание.Поверхность, огрансо стороны верхнегочередующихся друг с другом вертикально стоящих сводов 7 и вертикально же расположенных стенок 12; Вместо этого можно было бы устроить и одни лишь стенки или одни лишь своды. Внутренняя кривая 8 сводов переходит по касательной в боковую поверхность 3, 4 и 5, б стенок 1, 2 быков, так что образуется центральный угол в 180, между тем как наружная кривая 9 сводов доведена до пересечения с поверхностью стенок быковМежду выступающими в верхний бьеф быками расположены состоящие из плит площадки для воспринятия давления воды, а между стенками быков образованы такие же площадки 13.Для того, чтобы дать возможность просачивающейся . воде беспрепятственно стекать, расположенные со стороны верхнего бьефа ограничивающие поверхности не доведены до скалы: онн кончаются у нижней поверхности площадки и тут одновременно образуют для этих площадок опоры. Ограничивающие стенки 11 и 1 б вместе с нижними частями быков замыкают со стороны верхнего бьефа полые/пространства, расположенные под горизонтальными площадками.В большинстве случаев можно отказаться от площадок 10 в йролетах, образуемых сводами, при чем расстоянию между боковыми поверхностями 3 и б следует придавать лишь такую величину, чтобы соответствующие быкибыли устойчивы в отношении продольного изгиба, будучи соединены друг с другом поперечными связями 19 и вертикальными ребрами 17, заведенными в виде шпоры 18 в скалистое основание. Придание жесткости частям, расположенным со стороны верхнего бьефа, во многих случаях оказывается излишним, в особенности у передней кромки, где могут возникнуть растягивающие напряжения,Характерным для этой последней, формы осуществления изобретения авторы считают расположение разгружающей площадки между узкими быками, соединенными в одно целое, при чем расстояние между обеими частями образованного таким образом быка меньше расстояния между этими быками. Конструкцию самой разгружающей площадки и ее соединение с узкими быками следует осуществлять таким образом, чтобы рационально использовать материал и устранить возможность образования трещин, главным образом со стороны верхнего бьефа.Располагая разгружающие площадки на соответствующей высоте, можйо всегда достичь того, что в узких быках нигдене возникают затягивающие напряжения;вследствие чего в них не требуется армировка, Это осуществимо и для разгружающих площадок при соответствующей конструкции их.По мнению авторов, новая конструкция плотины дает возможность .либо достичь значительной экономии в материале при малом расстоянии между быками и малой толщине сводов, либо путем выбора большего расстояния между быками и больших толщин свода, при отсутствии арматуры и меньшей, но все же еще значительной экономии в материале по срав-. нению с массивными плотинами, упростить возведение плотины, ускорить производство оабот и в лучшей мере обеспечить водонепроницаемость, В обоих случаях, благодаря вертикальным ограничивающим поверхностям со стороны верхнего бьефа, производство работ значительно упрощается по сравнению с существующими конструкциями, вертикальноеже расположение сводов дает возможность возводить расчлененные плотины в виде чисто бетонных плотин.Предмет патента.1. Плотина с вертикальными ограничивающими поверхностями и с площадками для воспринятия давления воды, отличающаяся тем, что в целях устранения противодавления фильтрационной воды, между воспринимающими вертикальное давление воды преимущественно горизонтальными площадками и основанием плотины образовано незаполнейное пространство, сообщающееся с нижним бьефом.2. форма выполнения плотины по п. 1, отличающаяся тем, что площадка, воспринимающая вертикальное давление воды, состоит из плит 10, расположенных между выступающими в верхний бьеф быками.3. Форма выполнения плотины по п. 1, отличающаяся тем, что выступающиебыки составлены из двух стен 7 и 2 вление площадки 73 расположены только с узким промежутком между ними, при- между означенными стенами каждого чем воспринимающие вертикальное да- быка.
