Верхнее строение здания гидроэлектростанции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 175110
Авторы: Архангельский, Грошавень, Костин, Семенов, Смирнов
Текст

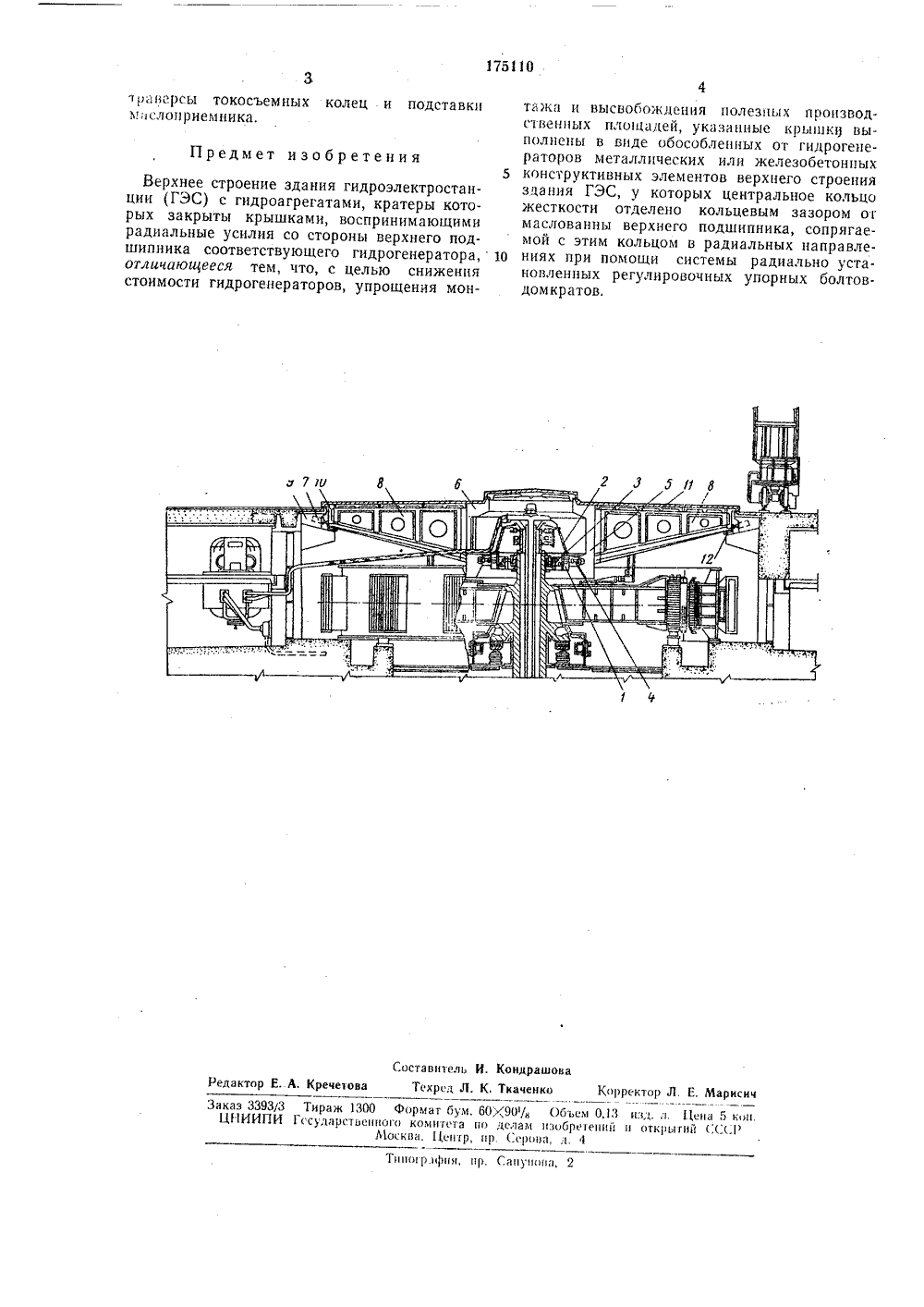

Союз Советских Социалистицеских РеспубликИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельствал. 2101, 47 84 д, 9 цоГосударственныйомитет по деламизобретенийи открытий СССР,Х.1965. Бюллетеньата опубликования описания 25.Х 1,96 вторыобретения А. М нов, Б. П. Грощавень, Н. В, Семенов, Е. А, Архангельский и К. ф. Костин Г.г аявител ТРОСТА РХНЕЕ СТРОЕНИЕ ЗДАНИЯ ГИД одпасная группа92 Известны верхние строения здания гидроэлектростанций (ГЭС) с гидродгрсгдтами, кратеры которых закрыты крышками, воспринимающими радиальные усилия со стороны верхнего подшипника соответствующего гидро генератора.Предложешьая новая конструкция подобных строений, отличается от известных тем, что крышки кратеров гидродгрегдтов выполнены в виде обособленных от гидрогенердто ров металлических или железобетонных частей, у которых центральное кольцо жесткости отделено кольцевым зазором от мдслованны верхнего подшипника, сопрягаемой с тим кольцом в радиальных направлениях при по моши системы радиально устдновленных регулировочных упорных болтон-домкратов. Этим достигнуто снижение стоимости гидрогенераторов, упрощение монтажа и высвобокдение полезных производственных площадей. 20Гд чертеже приведена конструктнвндя схема верхнего строения и гидрогенератора без собственной верхней крестовины.Центральная часть гидрогенераторов выполнена в виде масляной ванны с жесткими стен ками 1, на которую опирается подставка 2 под маслопрнемник и прочие элементы надстройки генератора. В случае применения нд генераторе машинной системы возбуждения последняя опирается на ту же подставку. 30 Упорные болты д самого подшипника воспринимают радиальные усилия от подшипника генератора. Затем эти усилия передаются через жесткий корпус ванны с помощью двенадцати радиальных распорных болтов 4 на железобетонное центральное кольцо 5 жесткости крышки б кратера агрегата. Домкраты от лдп 8 крышки б передают усилия на элементы строительной части 9. Вертикальному смещению маслованны препятствуют упорные и кренсжные болты (на чертеже не указаны), соеднняощис мдслоианну с закладными частями в железобетонном кольце 5,Описываемый генератор не имеет собсгвенной верхней крестовины. Ее функции выполняет железобетонная сборная крышка кратера агрегата, содержащая двенадцать радиальных несущих балок-лдп 7, ооьединенных внутренним 5 и наружным 10 кольцами жесткости, д также плитами перекрытия 11, которые обеспечивают защиту агрегата от климатичееких воздействий, Через регулировочные кли. новые домкраты 12 крышка двенадцатью лапами опирается соответственно на двенадцать консолей, встроенных в наружный стакан генератора. Консоли воспринимают все вертикальные нагрузки - от веса самой крестовины и центральной части генератора, включающей нес подшипника, мдслоприемника, реле оборотон, стдторд углоизмсрителыюго генератора1751 О Гоставнтель И. Кондрашоваетова Техрсд Л, К, Ткаченко Коррсктор Л. Е. Марис Редактор Е каз 3393/3 Тнраж 1300 Формат бум. 60;У 90/Объсм 0,13 над. л. 11 ена 5 кон.Ц 11 ИИГ 1 И Государственного комнтста но дслам наобретеннй и открыгнй ОХМосква. Центр, нр. (:ерова, д. 4 ннографни, нр. Ганушкина, 2 транерсы токосъемных колец и подставкимнслоприемника. Предмет изобретения5Верхнее строение здания гидроэлектростанции (ГЭС) с гидроагрегатами, кратеры которых закрыты крышками, воспринимающими радиальные усилия со стороны верхнего подшипника соответствующего гидрогенератора, 10 отличающееся тем, что, с целью снижения стоимости гидрогенераторов, упрощения монтажа и высвобождения полезных производственных пло 1 цадей, указанные крын 1 ки выполнены в виде обособленных от гидрогенераторов металлических или железобетонных конструктивных элементов верхнего строения здания ГЭС, у которых центральное кольцо жесткости отделено кольцевым зазором от маслованны верхнего подшипника, сопрягаемой с этим кольцом в радиальных направлениях при помощи системы радиально установленных регулировочных упорных болтов- домкратов.
СмотретьЗаявка
769011
А. М. Смирнов, Б. П. Грошавень, П. В. Семенов, Е. А. Архангельский, К. Ф. Костин
МПК / Метки
Метки: верхнее, гидроэлектростанции, здания, строение
Опубликовано: 01.01.1965
Код ссылки
<a href="https://patents.su/2-175110-verkhnee-stroenie-zdaniya-gidroehlektrostancii.html" target="_blank" rel="follow" title="База патентов СССР">Верхнее строение здания гидроэлектростанции</a>
