Агрегат для сортировки пучков бревен и формирования из них поперечных рядов плотов

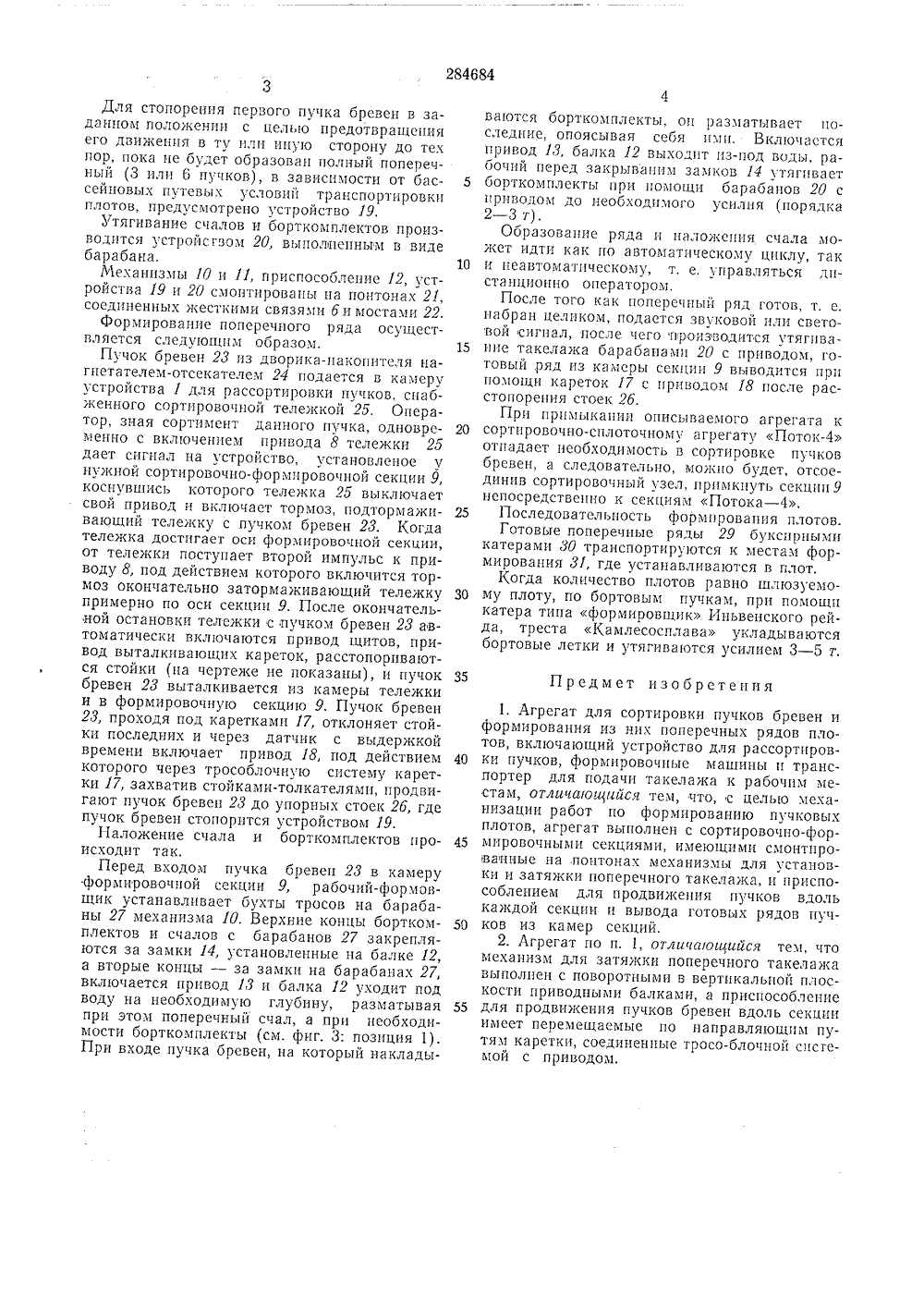

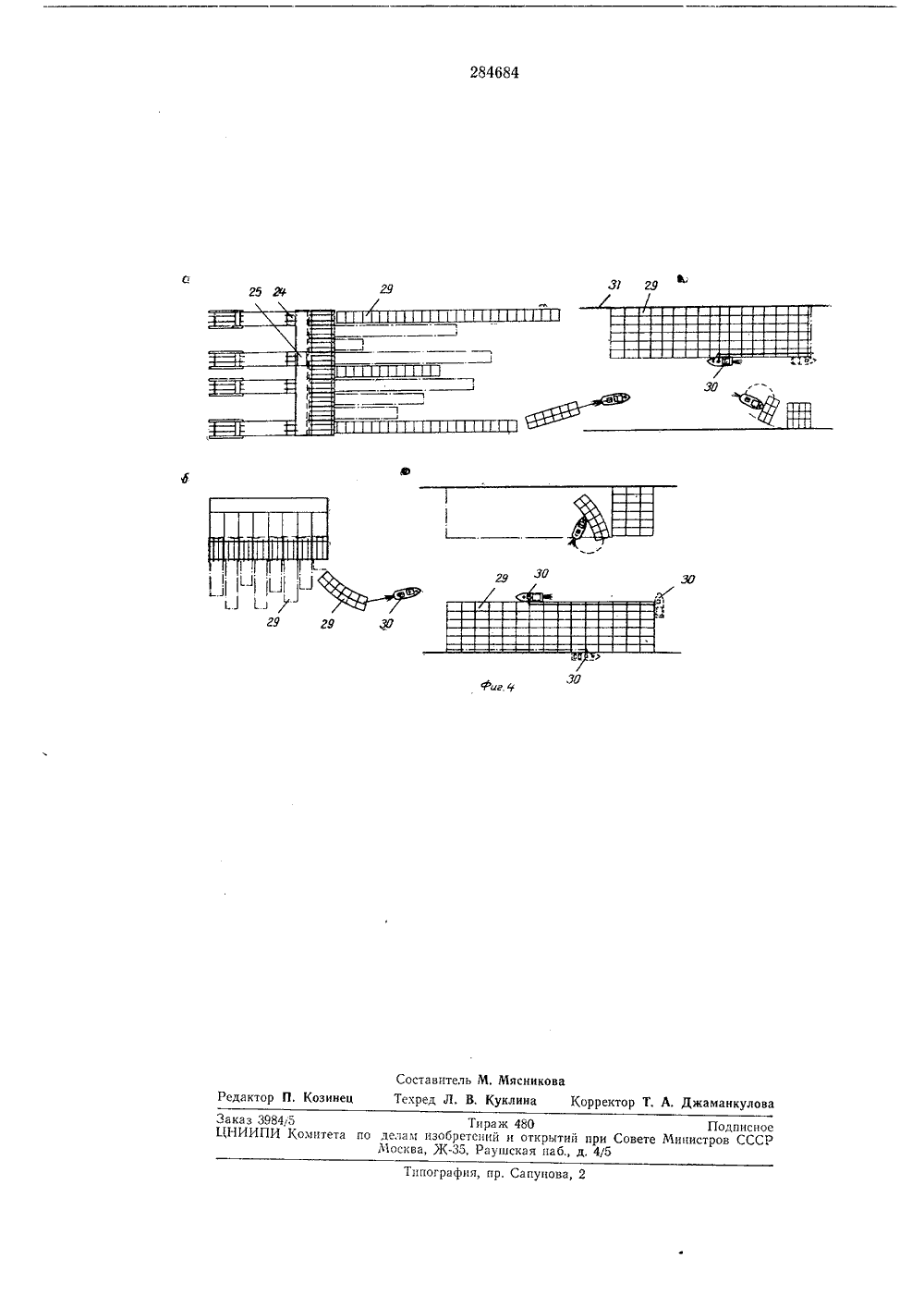

Союз Советских Социглистичвскив РеспубликПриоритет Комитет по лелем изобретений и открытий при Совете Министров СССРЗаявитель АГРЕГАТ ДЛЯ СОРТИРОВКИ ПУЧКОВ БРЕВЕН И фОРМИРОВАНИЯ ИЗ НИХ ПОПЕРЕЧНЬ 1 Х РЯДОВ ПЛОТОВИзвестны агрегаты для сортировки пучков бревен и формирования из них поперечных рядов плотов, имеющие устройство для сортировки пучков, формировочиые машины и транспортер для подачи такелажа к рабочим местам. Такие агрегаты металлоемки, требуют больших трудозатрат и времени.Цель изобретенця - создание агрегата, позволяющего механизировать работы по формированию пучковых плотов, а также снижение металлоемкости агрегата.Для этого агрегат выполнен с сортировочноформировочными секциями, имеющими смонтированные на понтонах механизмы для установки и затяжки поперечного такелажа и приспособление для продвижения пучков вдоль каждой секции и вывода готовых рядов пучков из камер секций. Предусматривается выполнение механизма для затяжки поперечного такелажа с поворотными в вертикальной плоскости приводными балками. Приспособление для продвижения пу псов бревен вдоль секции имеет перемещаемые по направляющим путям каретки, соединенные трособлочной системой с приводом,На фиг. 1 изображен схематически предлагаемый агрегат, на фиг. 2 - сортировочноформировочиые секции агрегата (вид сбоку и сверху); ня фиг. 3 - схема работы агрегата; на фиг. 4 - технология формирования плотов(а) к сплоточным машинам, б) к сортировочно-сплоточному агрегату).Агрегат состоит из устройства 1 для рассортировки пучков, формировочных машин 2,5 транспортера 8 для подачи такелажа к рабочим местам, путей 4, понтонов 5, жестких связей б, сортировочного коридора 7, привода 8, сортировочцо-формцровочных секций 9, количество которых равно количеству градаций 10 сортиментов, занимающих основную массу вобщем объеме перерабатывамой рейдом древесины. Длина секции равняется ширине плота пли полуплота.Секции имеют механизм 10 для установки 15 поперечного такелажа, механизм 11 затяжкипоперечного такелажа, приспособление 12 для продвижения пучков вдоль каждой секции 9 и вывода готовых рядов пучков из камер послед 20 Механизм 11 выполнен с поворотными ввертикальной плоскости приводными балками И с приводом 14. Предусматривается выполнение балок 13 цельными или консольными. На цельной балке устанавливаются трп - 25 пять замков 15, на консольной - один замок.Приспособление 12 имеет перемещаемые понаправляющим путям 1 б каретки 17, соединенные трособлочиой системой с приводом 18 и датчиками, срабатываемыми под действием 30 пучка бревен.ваются борткомплекты, он разматывает последние, опоясывая себя пмп, Включаетсяпривод 18, балка 12 выходит пз-под воды, рабочий перед закрывапцм замков 14 утягивает5 борткомплекты при помощи барабанов 20 сприводом до необходимого усилия (порядка2 - 3 т).Образование ряда и аложсния счала может идти как по автоматическому циклу, так10 и неавтоматическому, т, е, управляться дистанционно оператором,После того как поперечный ряд готов, т. е,набран целиком, подается звуковой пли световой сигнал, после чего чироцзводится утягпва 15 пие такелажа барабанами 20 с приводом, готовый ряд из камеры секции 9 выводится прппомощи кареток 17 с приводом 18 после расстопорения стоек 2 б.При примыкании описываемого агрегата к20 сортировочно-сплоточному агрегату Поток отпадает необходимость в сортировке пучковбревен, а следовательно, можно будет, отсоединив сортировочный узел, примкнуть секции 9непосредственно к секциям Потока - 4.25 Последовательность формирования плотов.Готовые поперечные ряды 29 буксирнымикатерами 80 транспортируются к местам формирования 81, где устанавливаются в плот.Когда количество плотов равно шлюзуемо 30 му плоту, по бортовым пучкам, при помощикатера типа формировщик Иньвенского рейда, треста Камлесосплава укладываютсябортовые летки и утягиваются усилием 3 - 5 т. 1. Агрегат для сортировки пучков бревен иформирования из нпх поперечных рядов плотов, включающий устройство для рассортпров ки пучков, формнровочные машины и транспортер для подачи такелажа к рабочим местам, отлича(оцийся тем, что, с целью механизации работ по формированию пучковых плотов, агрегат выполнен с сортировочно-фор мировочными секциями, имеющими смонтированные на понтонах механизмы для установки и затяжки поперечного такелажа, и приспособлением для продвижения пучков вдоль каждой секции и вывода готовых рядов пуч ков из камер секций.2. Агрегат по п. 1, отличаошийся тем, чтомеханизм для затяжки поперечного такелажа выполнен с поворотными в вертикальной плоскости приводными балками, а приспособление 55 для продвижения пучков бревен вдоль секцииимеет перемещаемые по направляющим путям каретки, соединенные тросо-блочной системой с приводом,Для стопорения первого пучка бревен в заданном положении с целью предотвращенияего движения в ту пли иную сторону до техпор, пока не будет образован полный поперечный (3 или 6 пучков), в зависимости от бассейцовых путевых условий транспортировкиплотов, предусмотрено устройство 19.Утягивание счалов и борткомплектов производится устройсгвом 20, выполненным в видебарабана,Механизмы 10 и 11, приспособление 12, устройства 19 и 20 смонтированы ца понтонах 21,соединенных жесткими связями би мостами 22.Формирование поперечного ряда осуществляется следующим образом,Пучок бревен 28 из дворика-накопителя нагнетателем-отсекателем 24 подается в камеруустройства 1 для рассортировки пучков, снабженного сортировочной тележкой 25, Оператор, зная сортимент данного пучка, одновременно с включением привода 8 тслежки 2 адает сигнал на устройство, установленое унужной сортировочно-формировочной секции 9,коснувшись которого тележка 25 выключаетсвой привод и включает тормоз, подтормаживающий тележку с пучком бревен 28. Когдатележка достигает оси формировочной секции,от тележки поступает второй импульс к приводу 8, под действием которого включится тормоз окончательно затормаживающий тележкупримерно по оси секции 9. После окончательной остановки тележки с пучком бревен 28 автоматически включаются привод щитов, привод выталкивающих кареток, расстопориваются стойки (на чертеже не показаны), и пучок 35 Предмет изобретениябревен 28 выталкивается из камеры тележкии в формировочную секцию 9. Пучок бревен28, проходя под каретками 17, отклоняет стойки последних и через датчик с выдержкойвремени включает привод 18, под действиемкоторого через трособлочную систему каретки 17, захватив стойками-толкателями, продвигают пучок бревен 28 до упорных стоек 26, гдепучок бревен стопорится устройством 19,Наложение счала и борткомплектов происходит так.Перед входом пучка бревен 28 в камеруформцровочной секции 9, рабочий-формовщик устанавливает бухты тросов на барабаны 27 механизма 10. Верхние концы борткомплектов и счалов с барабанов 27 закрепляются за замки 14, установленные на балке 12,а вторые концы - за замки на барабанах 27,включается привод 18 и балка 12 уходит подводу на необходимую глубину, разматываяпри этом поперечный счал, а при необходимости борткомплекты (см. фиг. 3: позиция 1).При входе пучка бревен, на который наклады284684 л гя Фиг 9 Составитель М. Мясниковаактор П, Козинец Текред Л. В. Куклина Корректор Т, А. Джаманкулов Типография, пр, Сапунова, 2 Заказ 398415ЦНИИПИ Когяптета по Тираж 480 Подписное елагп изобретений н открытий при Совете Министров СССР осква, Ж, Раушская паб., д. 4/5
