Устройство для перемещения предметов в многоярусных складских помещениях

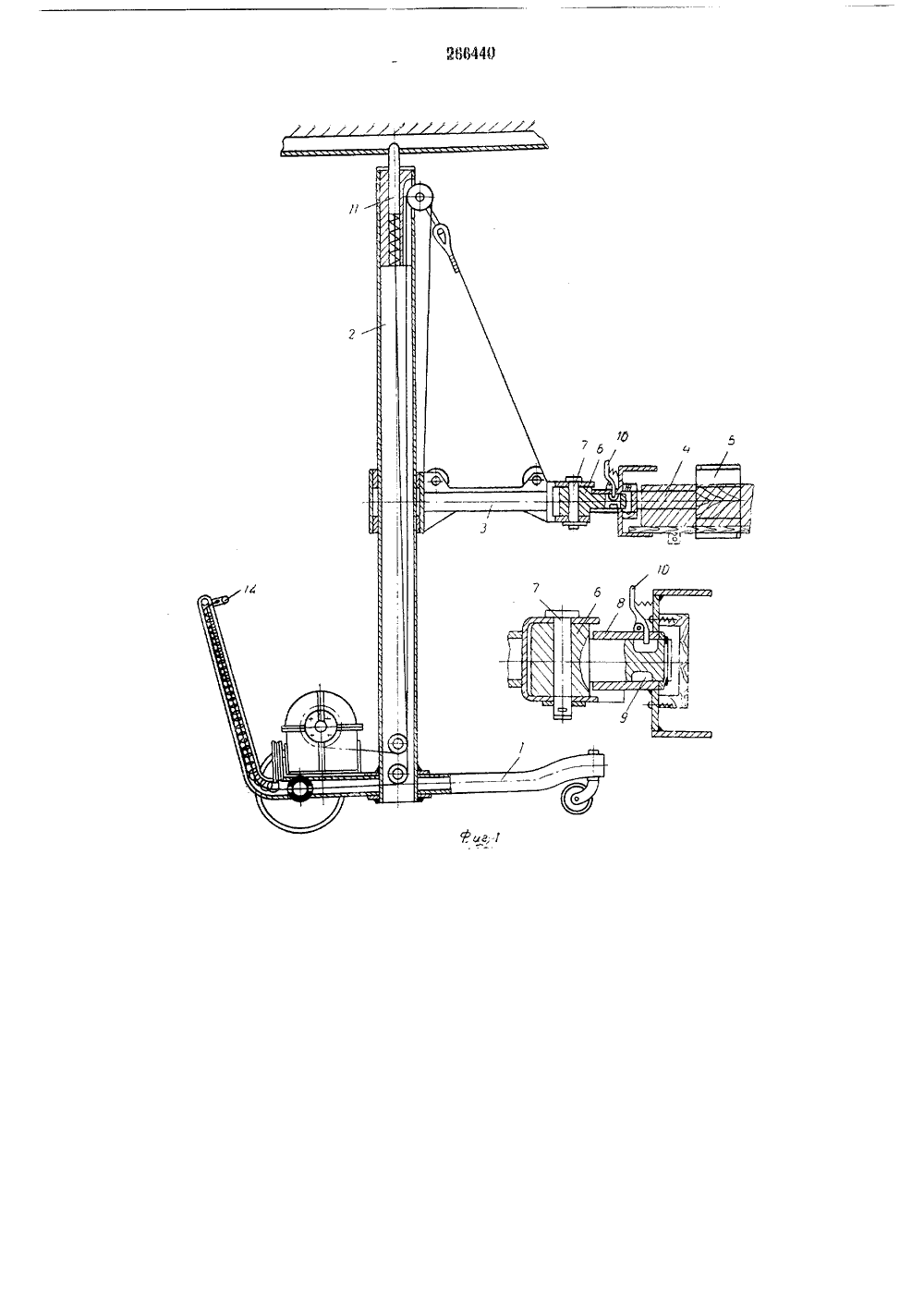

266440 Союз Саеетских Социалистических РеспубликТОРСКОММ 66 ИД 61 бйЬОВУ Зааисимое от авт. свидетельства-Заявлено 21.Ч 11.1967 ( 1180291/28-13)с присоединением заявки-Кл, 45 д, 25/1681 е 44 Номитет по деламобретений и открытио Совете МинистровСССР МПК А 0 Ц В 65 д УДК 637.332,9(088.8вательский иы шлеи ности витель СТРОЙ С МНОГО ДЛЯ ПЕРЕМЕЩЕНИЯ ПРЕДМЕТОСНЫХ СКЛАДСКИХ ПОМЕЩЕНИЯХ Устройство состоит тележке 1 вертикально укреплен с возможност нее поворотный кроншт хвата штучных предме дс серповидного держа стинампдля поддер со стеллажа поддона новлен на кронштейне поворотной вокруг оси выполненной за одно воротной на 180 вокр сти втулки б. Втулка Ь расположенные под уг тельно другой, а втул жиненным фиксатором ки 9. Стойка 2 снабжена подпружиненным штырем-фиксатором 11, входящим в зацепление с потолочными балками складского помещения и управляемым от рукоятки 12.На тележке 1 смонтированы электродвигатель И и червячный редуктор 14 с барабаном 15 для наматывания троса, обеспечивающие перемещение кронштейна 3.Тележка имеет тормозное устройство 16.Работает устройство следующим образом, Тележку вкатывают в сырохранилнщс межстеллажами сыра.1-1 ажав на рукоятку 12, штырь-фиксатор 11 Изобретение относится к области сыродельной промышленности.Известны устройства для перемещения предметов в многоярусных складских помещениях, состоящие из тележки, установленной на ней 5 вертикальной стойки, иерем ещающсгося по стойке кронштейна с механизмом захвата предметов по одному и смонтированного на тележке электропривода кронштейна.Предлагаемое устройство в отличие от из вестных может быть использовано для перемещения и переворачивания крупногабаритных головок сыранапример, швеицарского, в про. цессе его санитарной обработки.Для этого в предлагаемом устройстве меха низм захвата выполнен в виде серповидного держателя с опорными пластинами и установ. лен на кронштейне с помощью вертикального ц горизонтального шарниров. Горизонтальный шарнир снабжен фиксатором горизонтального оо положения захвата при его повороте на 180.Для обеспечения устойчивости устройства при работе стойка снабжена управляемым от рукоятки штырем-фиксатором, входящим в зацепление с потолочными балками складско го помещения на позициях санитарной обработки головок сыра.Иа фиг. 1 схематически изображено предлагаемое устройство, общий вид; па фиг. 2 - то же, вид в плане. 30 из смонтированной на й стоики 2, на которой ью перемещения вдоль ейн 3 с механизмом заов, выполненного в вителя 4 с опорными плажанпя захватываемого с сыром. Захват уста с помощью втулки 6, шарнира 7, и втулки 8, целое с захватом и пот наружной поверхноимеет две выемки 9, лом 180 одна относи;а 8 снабжена подпру, входящим в выем утапливают для перемещения тележки между стеллажами и при подходе ее к очередному стеллажу фиксируют путем зацепления шты. ря 11 за потолочную балку сырохранилища,Вручную подводят захват с опорными плас тинами 5 под поддон с головкой сыра, включают электродвигатель и с помощью троса приподнимают захват с поддоном над полкой стеллажа, выводят его из стеллажа и обрабатывают поверхность головки сыра. Затем ук. ладывают на вымытое основание сыра чистый поддон, отводят фиксатор 10, переворачивают захват на 180 и обрабатывают нижнее основание головки сыра, Вымытый таким образом сыр вводят в стеллаж, с помощью троса опускают захват с поддоном на полку и вручную освобождают его от поддона с сыром.Захват возвращается в первоначальное положение, и цикл повторяется. Предмет изобретения1. Устройство для перемещения предметов в многоярусных складских помещениях, состоя.щее из тележкй, установлейной на ней ьерги кальной стойки, перемещающегося по стойке кронштейна с механизмом захвата предметов по одному и смонтированного на тележке 5 электропривода кронштейна, отличающеесятем, что, с целью перемещения и переворачивания крупногабаритных головок сыра, например, швейцарского, в процессе его санитарной обработки, механизм захвата выпол нен в виде серповидного держателя с опорными пластинами и установлен на кронштейне с помощью вертикального и горизонтального шарниров, при этом горизонтальный шарнир снабжен фиксатором горизонтального положе ния захвата при его повороте на 180. 2, Устройство по п. 1, отличающееся тем,что, с целью обеспечения его устойчивости приработе, стойка снабжена управляемым от ру.20 коятки штырем-фиксатором, входящим в зацепление с потолочными балками складскогопомещения на позициях санитарной обработки головок сыра,Заказ 2875 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская на 6., д. 45Загорская типография
