Формирователь импульсов (его варианты)

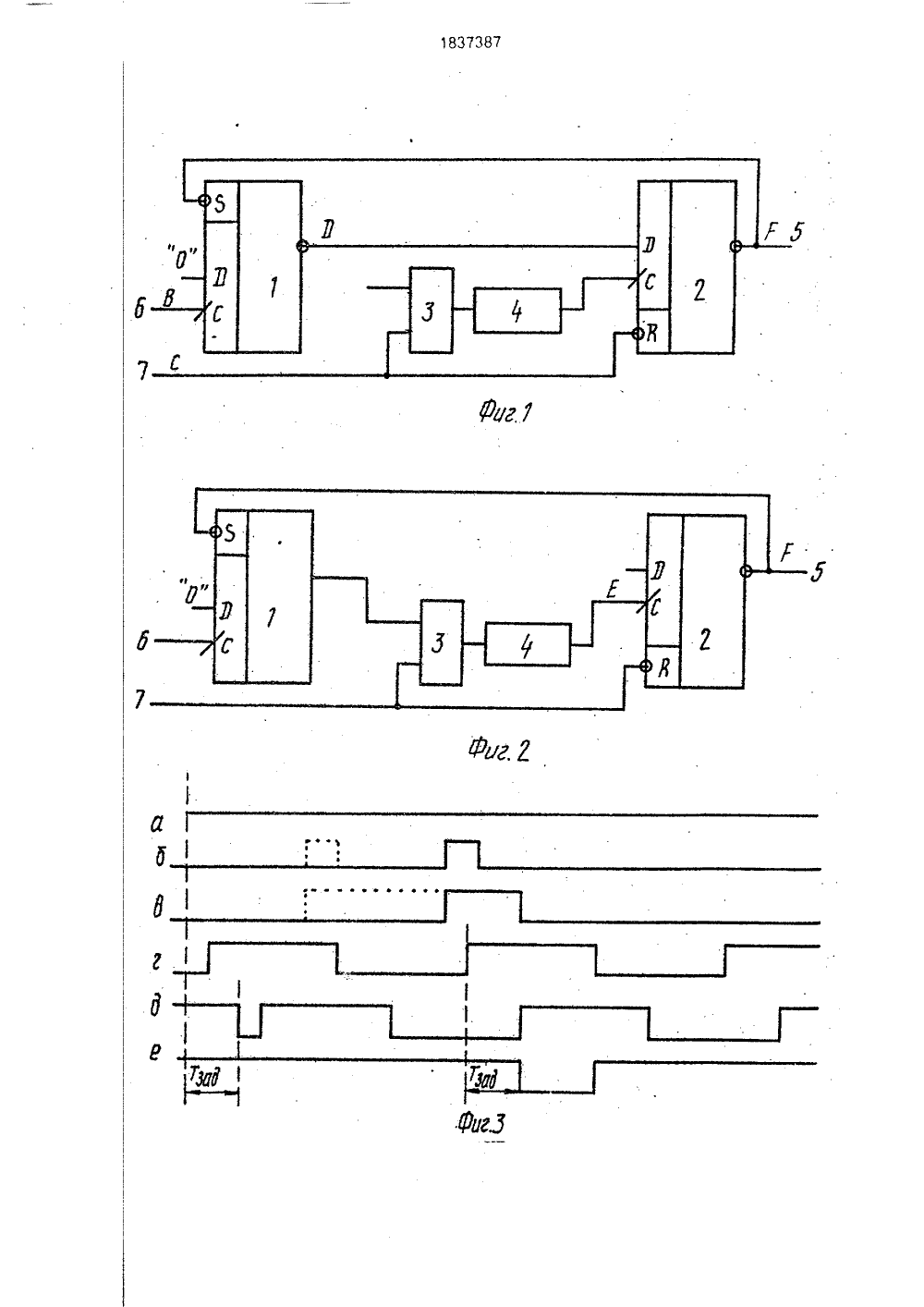

союз совекки СОЦИАЛИСТИЧЕСКИРЕСПУЬПИК 37387 А 1 5/15 5)5 Н ч:иРМг. 1 Я СВИДЕТЕЛЬСТВ АВТОРСК МИРОВАТТЫ)ретение оФормировтриггера, эи управляюе выходные Ь ИМПУЛЬСОВ ЕГ(56) Гутников В.С, Ика в измерительныхгия, Ленингр, орис.16-1,а.АвторскоеМ 1163466, кл. ВАРИАН (57) Изоб технике. жит два тиль, тр шину,дв ьсноЙ одерк импу ульсов адержк ны, та с,п. ф-л носится тель им емент щие ш шины, 2 Мг 32 нтегральна устройств д-ние, 1 и, ве тову ,4 и электроних. Л,: Энер, с.236,свидетельство СН 03 К 5/01, 19 Вход запусканен с инверсным, Входом второго трторого соединен(ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕ Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и вьг;ислительной техники.Цель изобретения - расширение области применения за счет формирования выходного импульса уменьшенной длительности в пределах длительности импульса тактовой последовательности,На фиг. 1, 2 приведены электрические функциональные схемы устройства; на фиг.3 - временные диаграммы, поясняющие его работу,Формирователь импульсов (фиг. 1) содержит два триггера 1, 2, вентиль 3, элемент задержки 4. первого триггера 1 соедивыходом второго триггера иной 5, тактовый вход - с ей шиной 6, информациной нулевого уровня, ин - с информационным иггера 2, вход сброса кос шиной 7 тактовых им- ЫЙ ВХОД С ВЫХОДОМ и 4, вход которого соедитиля 3, пЕрвый вхОд катО- с шиной 7 1 актовых й - с второй управляюще импульсов, второ и шиной 8.Формирователь импульсов (фиг. 2) содержит два триггера 1, 2, вентиль 3, элемент задержки 4.Вход запуска первого триггера 1 соединен с инверсным выходом второго триггера 2 и с выходной шиной 5, тактовый Вход - с управляющей шиной б, информационный вход - с шиной нулевого уровня, информационный вход второго триггера 2 соединен с шиной единичного уровня, тактовый вход - с выходом элемента задержки 4, вход которого соединен с выходом вентиля 3, первый вход которого сое лнен с шиной 7 тактовых импульсов и с входом сброса второго триггера 2, второй вход - с Выходом первого триггера 1,Формирователь импульсов имеет следующие сигналы: сигнал "В" - сигнал на первой управляющей шине б; сигнал "С" - сигнал на тактовой шине 7; сигнал "О" - сигнал на выходе триггера 1; сигнал "Е" - сигнал на тактовом Входе три-гера 2; сигнал Р" - сигнал на выходе триггера 2; сигнэл "С" - сигнал на второй управляющей шине Формирователь импульсов (фиг. 1)отает следующим образом.На тактовую шину 7 подают тактовый сигнал "С" (меандр) произвольной частоты, на шину управления Б время от времени подают командный импульс "В",Рассмотрим два режима работы; первый - когда элемент 3 разрешен низким сигналом "6", второй - когдаон запрещен высоким сигналом "6". В первом случае сигнал "Е" будет полностью повторять тактовый сигнал "С", но будет сдвинут по фазе на некоторый временной интервал "Т ЗАД", а во втором случае сигнал "Е" будет постоянно высокий.В то время когда на управляющей шине 6 отсутствует командный импульс "В", на управляющей шине 8 установлен разрешающий низкий уровень сигнала "6" и на инверсном .выходе триггера 1 низкое состояние - задержанный тактовый сигнал "Е", стробируя передним фронтом триггер 2 удерживает его инверсный выход "Р" в пассивном высоком состоянии, При этом низкий уровень тактового сигнала "С", периодически поступая на вход сброса триггера 2 также удерживает триггер 2 в пассиеном состоянии.Как только на управляющую шину 6 поступит котмандный импульс "В" (фиг, 3), учитывая то, что на информационном входе триггера 1 постоянно установлен низкий уровень, на инверсном выходе триггера 1 установится разрешающий высокий уровень и задержанный импульс тактового сигнала "С", поступив на тактовый вход триггера 2, своим передним фронтом установит на инверсном выходе триггера 2 низкий уровень, При этом произойдет установка триггера 1 сигналом "Р". Ближайший низкий уровень тактового сигнала "С" произведет сброс триггера 2. В результате на выходе триггера 2 сформируется импульс с длительностью равной длительности импульсов такового сигнала "С" минус времязадержки (Т ЗАД).Так осуществляется синхронизация командного импульса "В" сигналом "С" независимо от того, а какой момент времени по отношению к тактовому сигналу он поступает.Формирователь импульсов (фиг. 2) работает аналогичным образом. Диаграмма работы (фиг, 4) отличается тем, что роль сигнала "6" играет сигнал "О". Формирователь импульсов может быть выполнен на логических элементах ТТЛ, ЭСЛ и другой логики, В качестве триггеров .можно использовать М/С К 6555 ТМ 2 (О- триггер), в качестве вентиля - К 555 ЛЛ 1 (ИЛИ), в качестве элемента задержки - МЛ 3-0,1-1 ЮЮ (линия задержки) или несколько вентилей. Фо р мул а и зоб рете н и я1. Формирователь импульсов, содержащий первый и второй триггеры, вход запускапервого из которых соединен с выходом второго триггера и с выходной шиной, тактовыйвход - с первой управляющей шиной, информационный вход - с общей шиной, выход - с информационным входом второготриггера, вход сброса которого соединен сшиной тактовых импульсов, о т л и ч а ю щ ий с я тем, что, с целью расширения областиприменения путем формирования выходного импульса уменьшенной длительности впределах длительности импульса тактовойпоследовательности, в него введены втораяуправляющая шина, вентиль и элемент задержки, выход которого соединен с тактовым входом второго триггера, вход - свыходом вентиля, первый вход которого соединен с шиной тактовых импульсов, второйвход - с второй управляющей шиной.2. Формирователь импульсов, содержащий первый и второй триггеры, вход запускапервого из которых соединен с входом второго триггера и с выходной шиной, тактовый35 вход - с управляющей шиной, информационный вход - с шиной нулевого уровня, входсброса второго триггера соединен с шиной, тактовых импульсов, о т л и ч а ю щ и й с ятем, что, с целью расширения области применения путем формирования выходногоимпульса уменьшенной длительности в пределах длительности импульса тактовой последовательности, в него введены вентиль иэлемент задержки, выход которого соединен с тактовым входом второго триггера,вход - с выходом вентиля, первый вход которого соединен с шиной тактовых импульсов, второй вход которого соединен с шинойтактовых импульсов, второй вход - с выходом первого триггера, при этом информационный вход второго триггера соединен сшиной единичного уровня,1837387 а Ко р А,Мотыл актор С.Ходако д. ул,1 агарина, 101 енно-издательский комбинат "Патент. г. У Произв Заказ 2870 ВНИИПИ ГосудеФФ11 Составитель С.КорчагТехред М,Моргентал Тираж Подписноеенного комитета по изобретениям и открытиям при ГКНТ СССР 13035, Москва, Ж, Раушская наб., 4/5
