Генератор импульсов

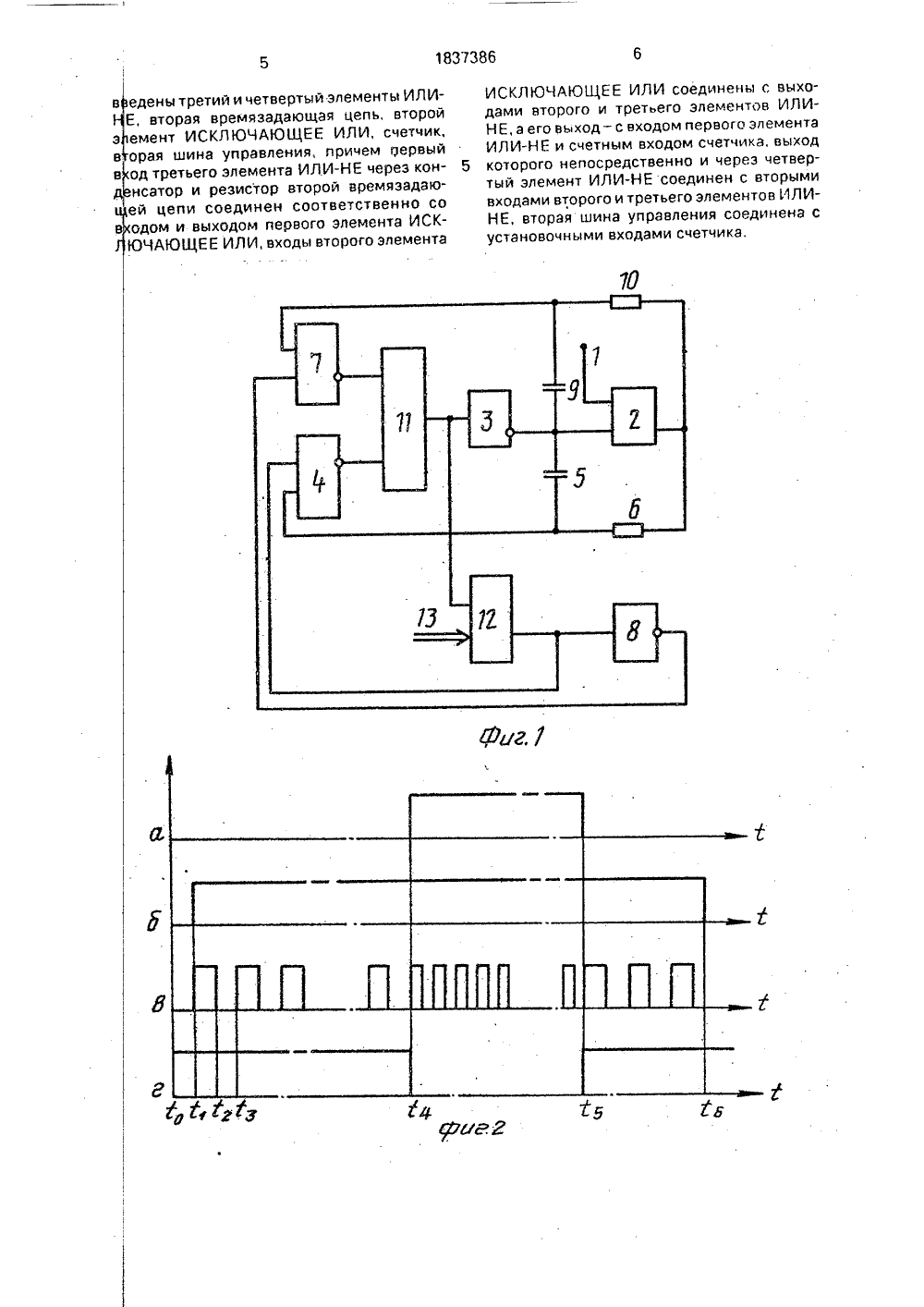

(21 (22 (46 (71 ск (72 (5 54 тех ро зо схе щу ре ты сос УДАРСТВЕННОЕ ПАТЕНТНОЕОМСТВО СССР ПАТЕНТ СССР) ВТОРСКОМУ СВИДЕТЕЛЬСТВУ 4912954/2119.02,9130,08.93. Бюл. М 32Производственное обьединение "Ижевй мотозавод"С.К. КалимуллинАвторское свидетельство СССР84083, кл. Н 03 К 3/02, 1978,Электроника. 1,972, М 13, с,б 3,Авторское свидетельство СССР92662, кл, Н 03 К 3/02, 1978,ГЕНЕРАТОР ИМПУЛЬСОВИспользование; в устройствах автомаи вычислительной техники. Сущность бретения: генератор импульсов содерИзобретение относится к импульсной ике и может быть использовано в устствах автоматики и вычислительной техЦель изобретения - расширение диапаа регулировки частот.На фиг. 1 представлена электрическая а генератора импульсов; на фиг.2 - вреные диаграммы,Генератор импульсов содержит первую у управления 1, первый элемент ИСКЧАЮЩЕЕ ИЛИ 2, первый 3 и второй 4 валенты ИЛИ-НЕ, первую времязадаюцепь, состоящую из конденсатора 5 и истора б, третий 7 и четвертый 8 элеменЛИ-НЕ, вторую времязадающую цепь, оящую из конденсатора 9 и резистора второй элемент ИСКЛЮЧАЮЩЕЕ ИЛИ четчик 12, вторую шину управления 13, Первая шина управления 1 соединена с вым входом первого элемента ИСКЛЮЩЕЕ ИЛИ 2, второй вход которого сонен с конденсаторами 5 и 9 и выходом жит первую шину управления, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, два элемента И-НЕ, первую времязадающую цепь, состоящую из конденсатора и резистора, Введение третьего и четвертого элементов ИЛИ-НЕ, второй времязадающей цепи, состоящей из конденсатора и резистора, второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, счетчика и второй шины управления обеспечивает расширение диапазона регулировки частоты за счет раздельной регулировки периодов следования первой и второй последовательности импльсов на выходе второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, длительностей импульса и паузы на выходе счетчика. 2 ил,первого элемента ИЛИ-НЕ 3, Входы второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 11 соединены с выходами второго 4 и третьего 7 элементов ИЛИ-НЕ, а его выход соединен с входом первого элемента ИЛИ-НЕ 3 и счетным входом счетчика 12, Первые входы второго 4 и третьего 7 элементов ИЛИ-НЕ соединены соответственно через резисторы 6 и 10 с выходом первого .,лемента И СКЛ ЮЧАЮЩЕЕ ИЛИ 2. Выход счетчика 12 непосредственно и через четвертый элемент ИЛИ-НЕ 8 соединен со вторыми входами второго 4 и третьего 7 элементов ИЛИ-НЕ, Вторая шина управления 13 соединена с установочными входами счетчика 12. Элементы ИЛИ-НЕ могут быть выполнены, например, на микросхемах типа 176 ЛП 4, элементы ИСКЛЮЧАЮЩЕЕ ИЛИ - на ликросхемах типа 176 ЛП 2, счетчик - на микросхемах типа 176 ИЕ 2, В микроэлектронном варианте могут быть использованы, например, микросхемы серии 765. Выходные импульсы можно снимать с выходов счетчика12, первого 3 и четвертого 8 элементов ИЛИНЕ, второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 11.Генератор импульсов работает следующим образом. В начальный момент времени (момент; О, фиг. 2, а) со второй шины управления 13 на установочные входы счетчика 12 подается цифровой код и записывается в него, Пусть значение кода таково, что на выходе счетчика 12 устанавливается .уровень "О", тогда на выходе четвертого элемента ИЛИ-НЕ 8 будет уровень "1" (момент "О", фиг. 2, г). Этот уровень "1" по второму входу третьего элемента ИЛ И-Н Е 7 блокирует его переключение по сигналам на первом входе, а также устанавливает на его выходе уровень "О". В исходном состоянии на первой шине управления 1 присутствует уровень "О" (момент "0", фиг. 2, б), конденсаторы 5 и 9 разряжены, Пуск генератооа осуществляется подачей уровня "1" с первой шины управления 1 на первый вход первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2 (момент "1", фиг, 2, б), При этом начинается заряд конденсаторов 5 и 9 по цепям; первый элемент ИЛИ-НЕ 3, конденсаторы 5 и 9, резисторы 6 и 10 первый элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 2. Напряжение на первом входе второго элемента ИЛИ-НЕ 4 снижается и достигает порогового значения. Происходит переключение второго элемента ИЛИ-НЕ 4 в состояние "1", Соответственно переключаются аторой элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 11 и первый элемент ИЛИ-НЕ 3, на выходе последнего устанавливается уровень "О" (момент 12, фиг, 2, в), С этого момента начинается перезаряд конденсаторов 5 и 9. по цепям: первый элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 2, резисторы 6 и 10, конденсаторы 5 и 9, первый элемент ИЛИ-НЕ 3. Напряжение на первом входе второго элемента ИЛИ-НЕ 4 повышается и достигает порогового значения. Происходит переключение второго элемента ИЛИНЕ 4 в состояние "О" и соответственно переключаются второй элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 11, первый элемент ИЛИ-НЕ 3, На выходе последнего устанавливается уровень "1" (момент 1 з, фиг. 2, в), На этом заканчивается формирования первого периода импульсной последовательности.Для всех последующих периодов все процессы аналогично вышеописанному. На входе счетчика 12 при этом присутствуют прямоугольные импульсы, параметры которых определяются первой времяэадающей цепью, Переключения третьего элемента ИЛИ-НЕ 7 не происходит, так как он заблокирован по второму входу уровнем "1" с выхода четвертого элемента ИЛИ-НЕ 8. При поступлении на счетный вход счетчика 12 числа импульсов, равного емкости счетчика 12 минус код, записанный в момент времени то, на его выходе появляется 5 уровень "1" (момент 1 д, фиг., 2, а). а на выходе четвертого элемента ИЛИ-НЕ 8 - уровень "0" (момент М, фиг. 2, г), При этом второй элемент ИЛИ-НЕ 4 по своему второму входу оказывается заблокированным, тем самым изменение заряда на конденсаторе 5 первой времязадающей цепи вызывает первключение второго элемента ИЛИ-НЕ 4. В то же время уровнем "О" на втором входе третьего элемента ИЛИ-НЕ 7 разрешается его переключение, поэтому при достижении напряжения на конденсаторе 9 второй времяэадающей цепи порогового напряжения происходит переключение третьего элемента ИЛИ-НЕ 7, В дальнейшем (в интервале времени ил 6 генератор работает аналогично вышеописанному (интервал 2 л 4), но с параметрами импульсов, определяемыми вторсй времязадающей цепью. После момента времени т 4 в счетчик 12 записывается второй код по шине управления 13, При этом переключения счетчика 12 с уровня "1" на "О" происходит при поступлении на его счетный вход числа импульсов, равного емкости счетчика 12 минус второй код.С момента времени ь работа генератора полностью совпадает с работой в интервале 11 ла. При подаче на первую шину управления 1 уровня "О" (момент Ъ фиг. 2, б) генератор останавливается.Расширение диапазона регулировки частот в предлагаемом устройстве достигается воэможностью раздельной регулировки,, во-первых, периодов следования как первой, так и второй последовательности импульсов на выходе второго элемента ,ИСКЛЮЧАЮЩЕЕ ИЛИ за счет изменения параметров времязадающих цепей, во-вторых, возможностью раздельной регулировки длительностей импульса и паузы на выходе счетчика за счет раздельной записи кодов для формирования импульса и паузы.Формула изобретения Генератор импульсов, содержащий первую шину управления. соединенную с первым входом первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, второй вход которого соединен с выходом первого элемента ИЛИ-НЕ и с первым выводом конденсатора первой времязадающей цепи, второй вывод которого соединен с первым входом второго элемента ИЛИ-НЕ и через резистор первой времязадающей цепи - с выходом первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, о т л и ч аю щ и й с я тем, что, с целью расширения диапазона регулирования частоты, в негоедены третий и четвертый элементы ИЛИЕ, вторая времязадающая цепь, второй емент ИСКЛЮЧАЮЩЕЕ ИЛИ, счетчик, орая шина управленияпричем первый од третьего элемента ИЛИ-КЕ через коннсатор и резистор второй времязадаюй цепи соединен соответственно со одом и выходом первого элемента ИСКЧАЮЩЕЕ ИЛИ, входы второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ соединены с выходами второго и третего элементов ИЛИНЕ, а его вьход - с входом первого элемента ИЛИ-НЕ и счетным входом счетчика, выход 5 которого непосредственно и через четвертый элемент ИЛИ-НЕ соединен с вторыми входами второго и третьего элементов ИЛИНЕ, вторая шина управления соединена с установочными входами счетчика,
