Устройство для сортировки и перемещения сыпучих материалов

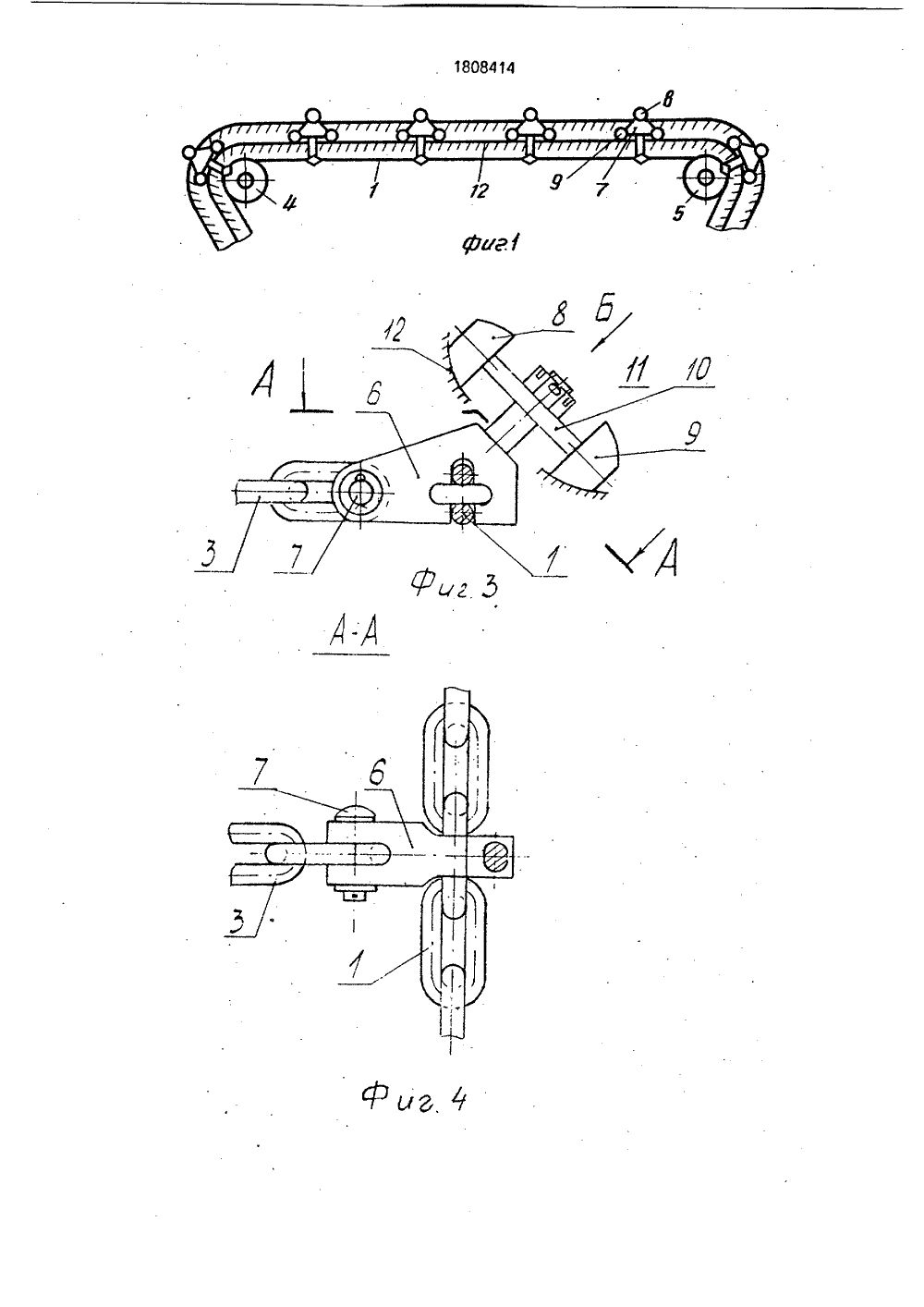

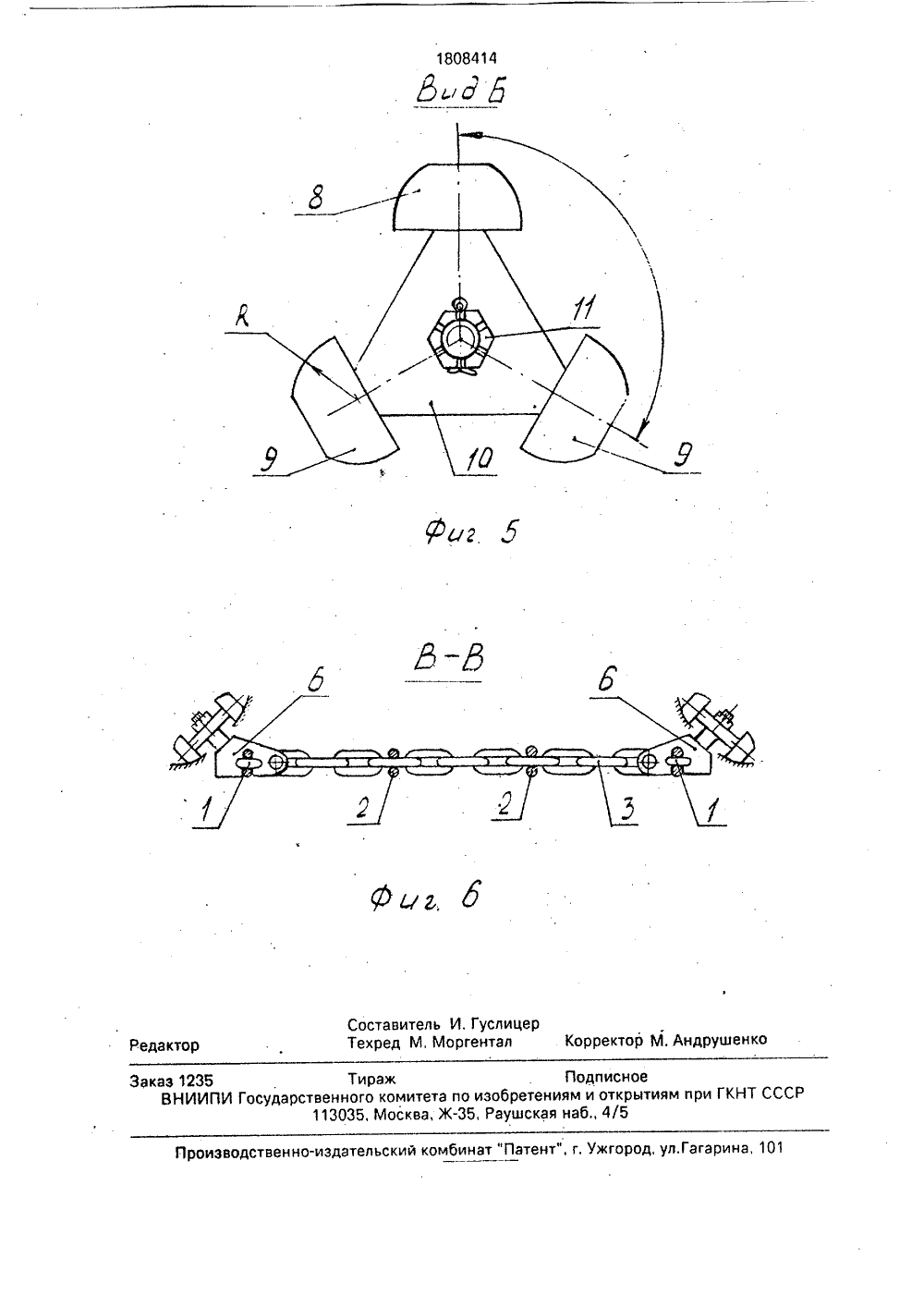

СОЮЭ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 7 В 1/1 РЕТЕНИ САНИЕ И 7д 00 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССРГОСГ 1 АТЕНТ СССР) АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Научно-исследовательский и проектноконструкторский институт по проблемамразвития Канско-Ачинского угольного бассейна(56) Авторское свидетельство СССРМ 1152666, кл, В 07 В 1/10, 1985,(54) УСТРОЙСТВО ДЛЯ СОРТИРОВКИ ИПЕРЕМЕЩЕНИЯ СЫПУЧИХ МАТЕРИАЛОВ(57) Использование: разделение сыпучихматериалов по крупности в горнорудной идругих отраслях промышленности. Сущность изобретения: устройство содержит тя 808414 А 2гово-несущий орган, состоящий из боковых тяговых элементов 1, промежуточных тяговых элементов 2 и гибких поперечин 3, По обеим сторонам тягово-несущего органа на пересечении тяговых элементов 1 и гибких поперечин 3 размещены подвески б, связанные через шарниры 7 с гибкими поперечинами 3, Подвеска 6 оснащена сферическим упорным 8 и опорными 9 катками, размещенными на державке 10, зафиксированной на подвеске б фиксатором 11. Катки 8 и 9 размещены по отношению друг к другу под углом 2 тг:и, где и - число катков на подвеске 6, Направляющие 12 катков 8 и 9 параллельны тяговым элементам 1 и 2. 1 з.п, ф-лы, 6 ил.дИзобретение относится к оборудованию для разделения сыпучих материалов по крупности и может быть использовано в горнорудной, строительной, деревообрабатывающей и других отраслях промышленности.Цель изобретения - повышение надежности и долговечности устройства.На фиг,1 изображено предлагаемое устройство, вид сбоку; на фиг.2 - то же, вид в плане; на фиг.З - подвеска, вид сбоку; на фиг.4 - разрез А - А на фйг.З; на фиг.5 - державка с катками, вид по стрелке Б на фиг,3; на фиг,6 - разрез В-В на фиг.2.Устройство содержит тягово-несущий орган, состоящий из двух боковых тяговых элементов 1, промежуточных тяговых элементов 2 и гибких поперечин 3, приводной 4 и ведомый 5 шкивы, огибаемые тяговыми элементами 1 и 2. По обеим сторонам тягово-несущего органа, в месте пересечения тяговых элементов 1 и гибких поперечин 3, размещены подвески 6, связанные через шарниры с гибкими поперечинами 3. Подвеска 6 имеет упорный каток 8, воспринимающий преимущественно поперечные нагрузки, и опорные катки 9, воспринимающие преимущественно гравитационные нагрузки. Катки 8 и 9 имеют сферическую поверхность, расположены на державке 10, закрепленной на подвеске 6 при помощи фиксатора 11 под углом 2 л:и рад друг к другу, где и - число катков на пОдвеске 6, Параллельно тяговым элементам 1 и 2 расположены направляющие 12 с возможностью перемещения по ним катков 8 и 9.Устройство работает следующим образом.Горная порода или древесные отходы, например, оторцовки или откомлевки, подаются сверху на тягово-несущий орган, сбегающий с ведомого шкива 6 и перемещаемый через приводной шкив 4 в сторону от производственного потока, унося негабариты, Материалы стандартизированных или нормализированных размеров вместе с просыпью проваливаются в ячейки, образованные пересекающимися тяговыми элементами 1 и 2 поперечинами 3. Под действием сил тяжести перемещаемых материалов поперечные нагрузки в поперечинах 3, перпендикулярные направлению движения материалов, стремятся сдвинуть тяговые элементы 1 и 2 в сторону плоскости симметрии устройства, вызывая повышенный износ шкивов и тягово-несущего органа, этим силам противодействует реакция упорных 8 и опорных 9 катков, движущихся по направляющим 12 и укрепленных на державке 10 подвески 6 через шарнир 7 понегабаритов, а также благодаря более ус тойчивой работе и снижению износа тяговонесущего органа и шкивов. Вследствие натяжки гибких поперечин через подвески, уменьшается провес тягово-несущего органа и улучшаются просеивающие способно сти устройства. Благодаря возможностипериодического изменения функционального назначения одного из катков каждой подвески с упорного на опорный и другого.с опорного на упорный, путем поворота де- .30, ржавки с катками, повышается их долговечность. 35 и огибающих ведущие и ведомые шкивы, о т л и ч а ю щ ее ся тем, что, с целью повышения надежности и долговечности устройства, оно снабжено направляющими,5 10 15 45 50 55 обе стороны гибкой поперечины 3. Державка 10 периодически по мере износа упорных 8 и опорных 9 катков) поворачивается на угол 27 г:и рад., где и - общее число катков 8 и 9 на одной подвеске 6 и фиксируется на последней фиксатором 11, При этом с каждым поворотом изменяются функции одного из упорных катков 8 на опорные и одновременно один из опорных катков 9 становится упорным, что обеспечивает более равномерный износ сферических рабочих поверхностей катков,Эффект от использования предлагаемого технического решения достигается благодаря исключению отказов и простоев основного оборудования производственных потоков в результате возможного попадания в него, например, в дробилки Формула изобретения1, Устройство для сортировки и перемещения сыпучих материалов, включающее ведомые и ведущие шкивы, тягово-несущий орган в виде бесконечных гибких элементов, расположенных параллельно друг другу установленными на разных уровнях симметрично по обе стороны от тягово-несущего органа, и равномерно расположенными по длине полотна и соединенными концами с крайними тяговыми элементами гибкими поперечинами, имеющими на противоположных концах упорные и опорные катки, связанные с ними посредством шарнирной подвески и установленные с возможностью перемещения по направляющим, при этом катки установлены на подвеске посредством оси под углом 2 д/п друг к другу, где и - число катков, с возможностью поворота вокруг оси на этот угол и фиксации,2,Устройствопоп.1, отл ича ю щеес я тем, что поверхность катков выполненасферической формы,1808414 Составитель И. ГуслицерТехред М, Моргентал Корректор М. Андрушенко Реда кто оизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 10 Б.Б 1235 Тираж НИИПИ Государственного комитета по изоб 113035, Москва, Ж, РаПодписноетениям и открытиям при ГКНТ СССская наб., 4/5
