Мs-триггер

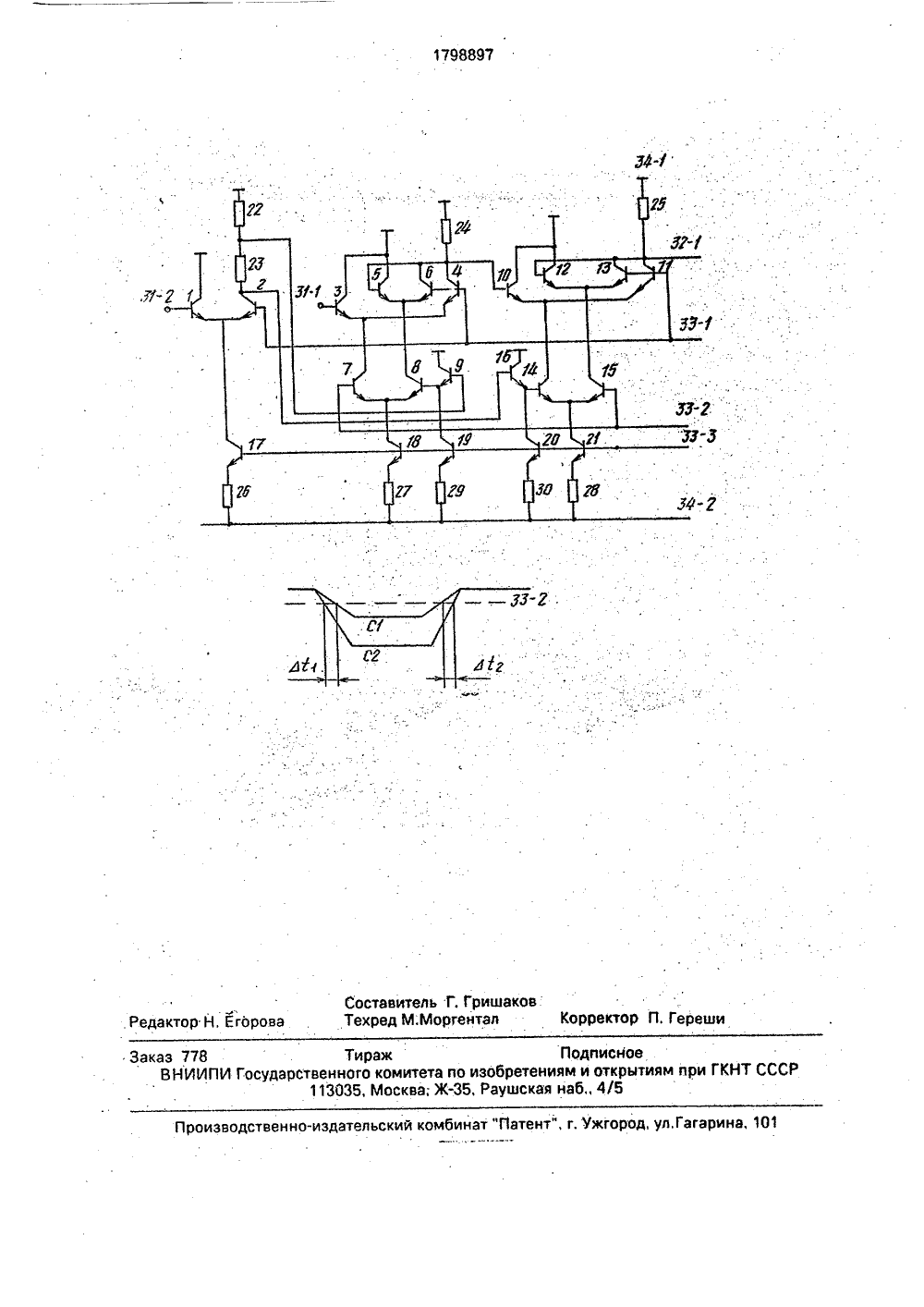

(54) М-Я-ТРИ ГГЕ (57) Изобретени технике и может матических и вы Сущность изобр жит входной тр транзистор, пер первого переклю рек пер .тра каий тра всп ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(56) МЕО .Яузсе1 а, 1971, р,9, Л 9 юПатент США1982 л,М 8чной механики и вычислиим. С.А,Лебедевав и А.В,Подлесныйа Оез 19 п Напс(ЬооК Мосого 1 - 6,Йв 4359647, кл. Н 03 К 5 00,Р е относится к импульснои быть использовано в авто- числительных устройствах. етения: М-Я-триггер содеранзистор, дополнительный вый и второй транзисторы чателя тока первого плеча,Изобретение относится к импульсной технике,и может быть использовано в автоматических и вычислительных устройствах.Целью изобретения является повышение помехоустойчивости,На чертеже .изображена схема Мтриггера, МЯ Я.- -триггер содержит первое и второе о, каждое из которых содержит три пеючателя тока на транзисторах, входной нзистор 1, дополнительный входной зистор 2. Первый переключатель тока вого плеча содержит первый и второй эисторы 3, 4, второй переключатель топервый и второй транзисторы 5, 6, трепереключатель тоха - первый и второй зисторы 7, 8 М-Я-триггер имеет первый могательный транзистор 9,первый и второй транзисторы второго переключателя тока первого плеча, первый и второй транзисторы третьего переключателя тока первого плеча, первый вспомогательный транзистор, первый и второй транзисторы первого переключателя тока второго плеча, первый и второй транзисторы второго переключателя тоха второго плеча, первый и второй транзисторы третьего переключателя тока второго плеча, второй вспомогательный транзистор, 3 источника тока, 2 дополнительных источника тока, 2дополнительных резистора,2 коллекторных резистора, 3 резистора источников тока, 2 резистора дополнительных источников тока, информационный вход, вход.синхронизации, выход, 3 шлны опорного напряжения, 2 шины питания. 1 ил. Первый переключатель тока второго плеча содержит первый и второй транзисторы 10, 11, второй переключатель тока - первый и второй транзисторы 12, 13, третий переключатель тока - первый и второй транзисторы 14, 15, М-Я-триггер имеет второй вспомогательный транзистор 16,М-Я-триггер содержит три источника 17, 18, 19 тока и первый и второй дополнительные источники 20, 21 тока, первый и второй дополнительные резисторы 22,23, первый и второй коллекторные резисторы 24, 25, Первый, второй и третий источники 17, 18, 19 тока имеют резисторы 26, 27, 28.Первый и второй дополнительные источники тока имеют резисторы 29, 30.М-Я-триггер имеет информационный вход 31-1, вход 31-2 синхронизации, выход32-1 М-Я-триггера, первую, вторую, третью шины 33-1, 33-2, 33-3 опорного напряжения, первую и вторую шину 34-1, 34-2 питания.База входного транзистора 1 соединена со входом 31 - 2 синхронизации, коллектор - с первой шиной 34-1 источника питания, эмиттер - с эмиттером дополнительного входного транзистора 2 и через первый источник 17 тока со втором шиной 34 - 2 источника питания, База дополнительного входного транзистора 2 соединена с первой шиной 33-1 опорного напряжения, коллектор - с первой шиной 34 - 1 источника питания через резисторный делитель на первом и втором дополнительных резисторах 22, 23, средний вывод которого соединен с базой первого вспомогательного транзистора 9, коллектор которого соединен с первой шиной 34 - 1 источника питания, а эмиттер - через первый дополнительнь 1 й источник 19 тока со второй шиной 34 - 2 источника питания.Коллекторы первых транзисторов 3, 5, 10, 12 первого и второго переклочэтелей тока первого и второго плеча соединены с первой шиной 34-1 источника питания, к которой через первый и второй коллекторнь 1 е резисторы 24,25 подключены коллекторы вторых транзисторов 4, 6, 11, 13 первого и второго переключателей тока первого и второго плеча.База первого транзистора 3 первого переключателя тока первого плеча соединена с информационным входом 31 - 1, база перйого транзистора 10 первого переключателя тока второго плеча соединена с базой первого транзистора 5 второго переключателя тока первого плеча и с коллектором второго транзистора 4 первого переключателя тока первого плеча, база которого соединена с базой второго транзистора 6 второго переключателя тока первого плеча и с первой шиной 33-1 опорного напряжения, к которой подключены базы вторых транзисторов 11, 13 первого и второго переключателя тока второго плеча, к коллекторам которых подключена база первого транзистора 12 второго переключателя тока второго плеча и выход 32-1 М-Я-триггера,Змиттеры первого и второго транзисторов 3, 4 первого переключателя тока первого плеча соединены с коллектором первого транзистора 7 третьего переключателя тока первого плеча. Эмиттеры первого и второго транзисторов 5, б второго переключателя тока первого плеча соединены с коллектором второго транзистора 8 третьего переключателя первоо ппеча. База первого транзистора 7 третьего переключателя тока первого плеча соединена со второй шиной 33-2 опорногонапряжения, к которой подключена базавторого транзистора 15 третьего переключателя тока второго плеча, коллектор которого соединен с эмиттерами первого ивторого транзисторов 12, 13 второго переключателя тока второго плеча.10 Коллектор первого транзистора 14третьего переключателя тока второго плечасоединен с эмиттерами первого и второготранзисторов 10, 11 первого переключателятока второго плеча.Управляющие входы источников 17, 18,19, 20, 21 тока соединены с третьей шиной33-3 опорного напрякения,Коллектор второго вспомогательноготранзистора 16 соединен с первой шиной20 34 - 1 источника питания, база - с коллектором дополнительного входного транзистора2, эмиттер -через второй дополнительныйисточник 20 тока со второй шиной 5 - 2 источника питания и с базой первого транзистора25 14 третьего переключателя тока второгоплеча.Работает М-Я-триггер следующим образом.При подаче на транзистор 1 синхрони 30 зирующего импульса с резистивного делителя на резисторах 22, 23 снимаютсяимпульсы напряжения, которые через эмиттерные повторители на транзисторах 9, 16подаются на базы транзисторов 8, 14, Сиг 35 нал на базе транзистора 8 соответствуетсигналу С 1 на фиг.1, а сигнал на базе транзистора 14 соответствует сигналу С 2,За счет различной величины амплитудыимпульсов С 1, С 2 моменты пересечения эти 40 ми сигналами уровня опорного напряженияна шине 33 - 2 различны отрицательныйфронт сигнала С 2 на величину Ь 1 раньшепересекает уровень на шине 33 - 2 по сравнению с сигналом С 1, положительный45 фронт сигнала С 2 на величину Ь 2 позжесигнала С 1, Зто приводит к тому, что поотрицательному фронту синхросигнала вначале ведомая (выходная) О-защелка переходит из режима приема информации в режимхранения, а через временной интервал Ь 11ведущая (входная) О-защелка переходитиз режима хранения в режим приема информации, По второму фронту СИ работатриггера происходит аналогично, толькоО-защелки работают в обратном порядке,Это обеспечивает надежную защиту работыМ-Я-триггера, т,к. информация со входатриггера не может пройти через две О-защелки на выход в связи с тем, что режимыприема информации у обеих О-зэщелок разнесены по времени на величину ли 1(ь 12), а величина Л 11 Ь 2) определяется номиналами резисторов 22 и 23. Использование предлагаемых устройств обеспечивает по сравнению с существующими устройствами следующее преимущество: улучшение помехоустойчивости по входу синхранизации. Ф ар мул а и заб рете н ия М-Я-триггер, содержащий первое и второе плечо, каждое из которых выполнено на трех переключателях тока на транзисторах, два вспомогательных транзистора, три источника тока и входной транзистор, база которого соединена с входом синхронизации, коллектор - с первой шиной питания, эмиттер - через первый источник тока с второй шиной питания, коллекторы первых транзисторов первого и второго переключателя тока первого и второго плеча соединены с первой шиной питания, к которой через первый и второй коллекторные резисторы подключены коллекторы вторых транзисторов первого и второго переключателей тока первого и второго плеч, база пер.вого транзистора второго переключателя тока первого плеча соединена с информационным входом, база первого транзистора первого переключателя тока второго плеча соединена с базой первого транзистора второго переключателя тока первого плеча и с коллектором второго транзистора первого переключателя тока первого плеча, база которого соединена с базой второго транзистора второго переключателя тока первого плеча и с первой шиной опорного напряжения, к которой подключены базы вторых транзисторов первого и второго переключателей тока второго плеча, к коллекторам которых подключена база первого транзистора второго переключателя така второго плеча и выход М-Я-триггера, эмиттеры первого и второго транзисторов первого переключателя тока первого плеча соединены с коллектором первого транзистора третьего переключателя тока первого плеча, эмиттеры первого и второго транзисторов второго переключателя тока первогоплеча соединены с коллектором второго транзистора третьего переключателя тока первого плеча, база первого транзистора третьего переключателя тока первого плеча соединена с второй шиной опорного напряжения, к которой подключена база второго транзистора третьего переключателя тока второго плеча, коллектор которого соединен с эмиттерами первого и второго тран 10 зисторов второго переключателя тока второго плеча, коллектор первого транзистара третьего переключателя тока второго плеча соединен с эмиттерами первого и второго транзисторов первого переключателя тока второго плеча, эмиттеры первого и второго транзисторов третьего переключателя тока первого плеча соединены через второй источник тока с второй шиной питания, к которой также подключены через тре 20 тий источник тока эмиттеры первого и второго транзисторов третьего переключателя тока второго плеча. управляющие входы первого, второго и третьего источников тока соединены с третьей шиной опорного напряжения, а т л и ч а ю щ и й с я тем, что, с целью повышения помехоустойчивости, в него введены дополнительный входной транзистор, два дополнительных источника тока и резисторный делитель на двух дополсоединен с эмиттерам входного транзистора; база - с первой шиной опорного напряжения, коллектор- с первой шиной питания через резисторный делитель на первом и втором дополнительных резисторах. средний вывод которого соединен с базой первого вспомогательного транзистора,35 коллектор которого соединен с первой ши 40. ной питания, эмиттер - через первый дополнительный источник тока с второй шиной питания, коллектор второго вспомогательного транзистора соединен с первой шиной питания, база - с коллектором дополнительного входного транзистора, эмиттер - через второй дополнительный источник тока с второй шиной питания, а управляющие входы первого и второго дополнительных источников така подключены к третьей шине опор 50 ного напряжения. 30 нительных резисторах, причем эл 1 иггер дополнительного входного транзистора1798897 Составитель Г. ГришакоТехред М;Моргентал Редактор Н, Его рректор П, Гереши роизводственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 10 Заказ 778 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва; Ж, Раушская наб 4/5
