Устройство для отображения графической информации на газоразрядном матричном индикаторе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1798813
Автор: Свиязов
Текст

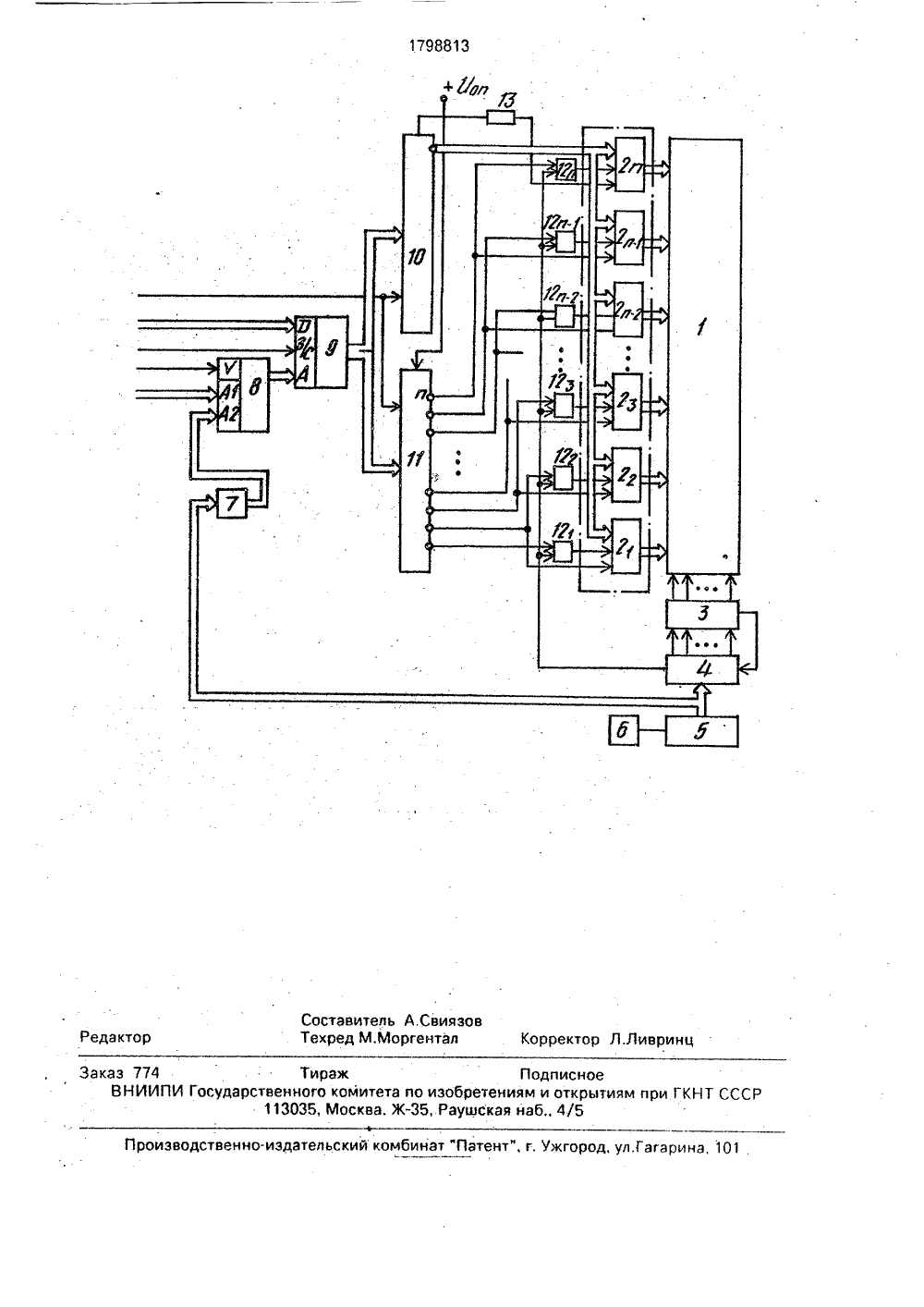

(19) 51)5 6 09 6 3 Е ПИСАНИ ИЗОБРЕТЕНТЕЛЬСТВУ АВТОРСКО В 2(54) УСТРОЙСТВО ДЛЯ ОТОБРАЖЕНИЯ ГРАФИЧЕСКОЙ ИНФОРМАЦИИ НА ГАЗО- РАЗРЯДНОМ МАТРИЧНОМ ИНДИКАТОРЕ (57) Изобретение относится к автоматике и вычислительной технике и может быть использовано в системах сбора и отображения информации. Сущность изобретения: устройство содержит: газоразрядный матричный индикатор, 2 блока ключей, блок развертки, генератор тактовых импульсов (7), коммутатор, 2 преобразователя кодов, блок постоянной памяти, группу элементов ИЛИ, ограничительный элемент на резисто- ре, блок оперативной памяти, 1 ил.(71) Рязанский радиотехнический институт(56) Жулев В.И., Садовский Г.А, Отображение графической информации в системахстатистического анализа. - Приборы и системы управления, 1982, Р 1. 11, с.25-28.Авторское свидетельство СССРМ 1092557, кл, О 09 6 3/28, 1984,Авторское свидетельство СССРМ 1495846, кл. 6 09 6 3/28, 1989,Изобретение о отображения инфо для воспроизведен мации в виде огиб на газоразрядномЦель изобрете щении устройства носится мации и ия графи ющей ил атричном ия здклю и повыш к устроиствэм предназначено ческой инфори гистограммыиндикаторе, чается в упроение надежноресному входу б выход которого 10 и второго 1 группу элементо элемент на резиУстройство з м о В режиме "Запись" на вход управления ч мультиплексора подается сигнал логической 1 "Строб", Это обеспечивает подачу через коммутатор 8 на вход адреса А блока памяти 9 со входа устройства кода адреса записи. На вход О (" Данные" ) блока памяти 9 подается код данных со входа устройства. Данные записываются по сигналу "Запись/Считывание" в блок памяти 9 по адресу, определяемому кодом адреса. Затем изменяются код адреса и код данных и подается сигнал "Запись/Считывание" и т.д. При использовании гэзоразрядного матричного индикатора 1, содержащего 100 горизонтальных электродов, в блок памяти 9 код сти,На чертеже приведена функциональная схема устройства,Устройство содержит газоразрядный матричный индикатор 1, горизонтальные электроды которого соединены с выходами ключей второй группы 2, а вертикальные электроды - с выходами ключей первой группы 3, входы которых соединены с выходами блока развертки 4, вхор, которого соединен с выходом счетчика 5, вход которого соединен к выходу генератора тактовых импульсов 6, блок постоянной памяти 7, выход которого подключен к одному входу коммутатора 8, выход которого подключен к адГОСУДАРСТВЕННОЕ ПАТЕНТВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) лока оперативной памяти оединен с входами перво 1 преобразователей код в ИЛИ 12, ограничительны сторе 13.работает следующим обрзаписывается в виде двух тетрад двоичнодесятичного кода, После окончания записи информации сигнал "Строб" устанавливается равным логическому О, что соответствует режиму "Отображение".В режиме "Отображение" сигнал "Сброс" на входе устройства имеет значение логического О. На адресный вход А блока памяти 9 подается через коммутатор 8 с выхода блока постоянной памяти 7 в код адреса считывания, Сигнал "Запись/Считывание" имеет значение "Считывание", что обеспечивает режим считывания данных с блока памяти 9, Код адреса считывания определяется значением кода на выходе счетчика 5. В соответствии со значением кода на выходе счетчика 5 появляется сигнал на одном выходе блока развертки 4 и ключей второй группы 3, С приходом каждого импульса с генератора тактовых импульсов б счетчик 5 переходит в очередное состояние,Частота следования импульсов 1 р на выходе генератора тактовых импульсов б выбирается такой, чтобы обеспечивалась регенерация изображения на гэзоразрядном матричном индикаторе 1 с частотой, превышающей критическую частоту мельканий. При исправной работе блока развертки 4, когда обеспечивается последовательно подключение вертикальных электродов газоразрядного матричного индикатора 1, на одни входы элементов ИЛИ 121 - 12 подается уровень логического О.На выходе блока памяти 9 появляется код, подлежащий отображению, младшие разряды которого подаются на входы первого преобразователя кодов 10, а старшие разряды - на входы второго преобразователя кодов 11. Считаем, что в соответствии с разрядностью кода на выходе блока памяти 9 число выходов первого преобразователя кодов 10 равно в, а число выходов второго преобразователя кодов 11 - и. Если газоразрядный матричный индикатор 1 содержит 100 горизонтальных электродов, то преобразователи кодов 10 и 11 имеют 10 выходов, а в блок памяти 9 код записывается в виде двух тетрад двоично-десятичного кода,При отображении огибающей сигнал на входе управления режимом отображения "Огибающая/Гистограмма" устройства имеет значение логической 1, Поэтому в соответствии с кодом на выходе блока памяти 9 имеется сигнал логического 0 на 1-м выходе первого преобразователя кодов 10 и 1-м выходе второго преобразователя кодов 11, На входы Ч 1 и Ч 2 ключей 21-21-2, 2+1-2 п подается уровень логической 1, На ключ 2+1 подаются сигналы Ч 1 = 1, а Ч 2 = О, а на ключ 2 - Ч 1 = О, а Ч 2 = 1, Из таблицы истинности работы одного ключа 2 следует, что на выходах ключей 21-2-2, 2;+1-2 присутствует низкий уровень Чо вне зависимости от значения сигналов на входах (строки 4 и 8 таблицы). На выходах ключа 2-1 сигнал также имеет низкий уровень Оо вне зависимости от значения сигналов на входах 1(строки3 и 7 таблицы).Значение сигнала на выходах ключа 2) "О определяется значением сигнала на входах1: если на входы 1 подан уровень логической 1, то на выходе ключа значение сигнала имеет низкий уровень Оо (строка б таблицы), а если на вход 1 подан уровень логического О, 15 то на выходе ключа сигнал меньше напряжения питания Оип на величину остаточного напряжения высокого уровня Оон (строка 2 таблицы), В данном случае только на один, 1-ый вход 1 ключа 2) подан уровень логиче ского О с выхода первого преобразователякодов 10, а на все другие входы 1 подан уровень логической 1. На одном, 1-м, выходе ключа 21 присутствует высокий уровень сигнала Оип-Оон, а на всех других - низкий 25 уровень Оо, Ограничивающие резисторы,определяющие значение тока через газо- разрядный матричный индикатор 1, входят в состав ключей 2 и на чертеже не показаны, Поэтому в выбранном вертикальном элект роде газоразрядного матричного индикатора 1 в проводящее состояние переходит один элемент индикации ячейка),При отображении гистограммы сигнална входе управления режимом отображения 35 "Огибающая/Гистограмма" устройства имеет значение логического О. На выходах первого преобразователя кодов 10 с 1-го по -й устанавливается уровень логического О, а на всех других - уровень логической 1. Сигнал 40 на выходах второго преобразователя кодов11 с 1-го по )-й устанавливается равным логическому О, а на всех других - логической 1. Так как при исправной работе блока ключей 3 и блока развертки 4 на одни входы элементов ИЛИ 12 подается уровень логического О, то значение сигналов на выходе этих элементов определяется значением сигналов на выходах второго преобразователя кодов 11, На входы Ч 1 и Ч 2 ключей 50 21 - 21-1 подается уровень логического О, поэтому на выходах этих ключей сигнал имеет высокий уровень Оип-Оон независимо от значения сигналов на входах 1 (строки 1 и 5 таблицы), На выходы Ч 1 и Ч 2 ключей 2;+1-2, 55 подается уровень логической 1 ина выходахэтих ключей присутствует низкий уровень Оог вне зависимости от значения сигналов на входах 1 (строки 4 и 8 таблицы). На ключ 2) подаются сигналы Ч 1 = О, Ч 2 = 1 и сигналы на его выходах определяются значениемсигналов на входах 1 (строки 2 и 6 таблицы),В соответствии со значением сигналов навыходе первого преобразователя кодов 10на выходах с 1 -го по 1-й ключа 2) будетвысокий уровень Оип - Ооь, так как на эти 5входы 1 ключа 21 подается уровень логического О, а на выходах с (+1)-го по е-й -низкий уровень Осл. В выбранном вертикальном электроде газоразрядного матричного индикатора 1 перейдут в проводящее 10состояние -1),щ+ ячеек, т.е, определяетсязначением кода на выходе блока памяти 9.В устройстве при "останове развертки",когда постоянно выбран один или несколько вертикальных электродов газоразрядного матричного индикатора 1, на выходеблока развертки 4 формируется сигнал логической 1, поступающий на одни входыэлементов ИЛИ 121 - 12 л, На выходах элементов ИЛИ 121 - 12 л присутствует уровень 20логической 1, поступ а ющий на .вход Ч 1 кл ючей 2-2. Независимо от значения сигналов на входеи входе Ч 2 на выходах ключей2-2 в этом случае присутствует низкийуровень напряжения Оо: если Ч 2 = О, то это 25строки 3 и 7 таблицы истинности, а еслиЧ 2 = 1, то строки 4 и 8 таблицы истинностиработы ключа. При напряжении Осл прекращается протекание тока через элементы индикации газоразрядного матричного 30индикатора 1, т.е. размыкается цепь протекания тока.Таким образом, упрощение устройстваобеспечивается за счет исключения ключейтретьей группы, а повышение надежности - 35за счет исключения выхода из строя газоразрядного матричного индикатора при "останове развертки" из отказа элементовблока развертки,40Формула изобретенияУстройство для отображения графической информации на газоразрядном матричном индикаторе, содержащее блок оперативной памяти. информационный и 45 управляющий входы которого являются соответственно информационным входом и входом записи устройства, адресный вход блока оперативной памяти подключен к выходу коммутатора, первый информационный и управляющий входы которого являются соответственно адресным и стробирующим входами устройства, второй информационный вход коммутатора соединен с выходом блока постоянной памяти, адресный вход которого соединен с информационным вХодом блока развертки и с выходом счетчика, тактовый вход которого подключен к выходу генератора тактовых импульсов, выходы группы блока развертки подключены к информационным входам ключей первой группы, выходы которых соединены с вертикальными шинами газо- разрядной индикаторной панели, горизонтальные шины которой подключены к выходам ключей второй группы, информационные входы которых подключены к выходам первого преобразователя кодов, адресные входы первого и второго преобразователей кодов соединены с соответствующими выходами блока оперативной памяти, а информационные входы подключены к шине источника питания, управляющие входы первого и второго преобразователей кодов являются входом управления режимом отображения устройства, первый управляющий вход первого ключа, второй группы подключен к одному выводу ограничительного элемента на резисторе, другой вывод которого подключен к шине источника питания, о т л и ч а ю щ е е с я тем, что, с целью упрощения и повышения надежности, в него введены элементы ИЛИ, первые входы которого подключены к выходу блока развертки, а вторые входы подключены к выходам второго преобразователя кодов. и к соответствующим первым управляющим входам ключей второй группы, выходы элементов ИЛИ подключены к вторым управляющим входам ключей второй группы.1798813 Составитель А,Свияз Техред М,Моргентал рректо ивринц акт зводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10 каз 774 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5
СмотретьЗаявка
4683549, 25.04.1989
РЯЗАНСКИЙ РАДИОТЕХНИЧЕСКИЙ ИНСТИТУТ
СВИЯЗОВ АЛЕКСАНДР АЛЕКСЕЕВИЧ
МПК / Метки
МПК: G09G 3/28
Метки: газоразрядном, графической, индикаторе, информации, матричном, отображения
Опубликовано: 28.02.1993
