Устройство для реологических испытаний образцов материалов

ZIP архив

Текст

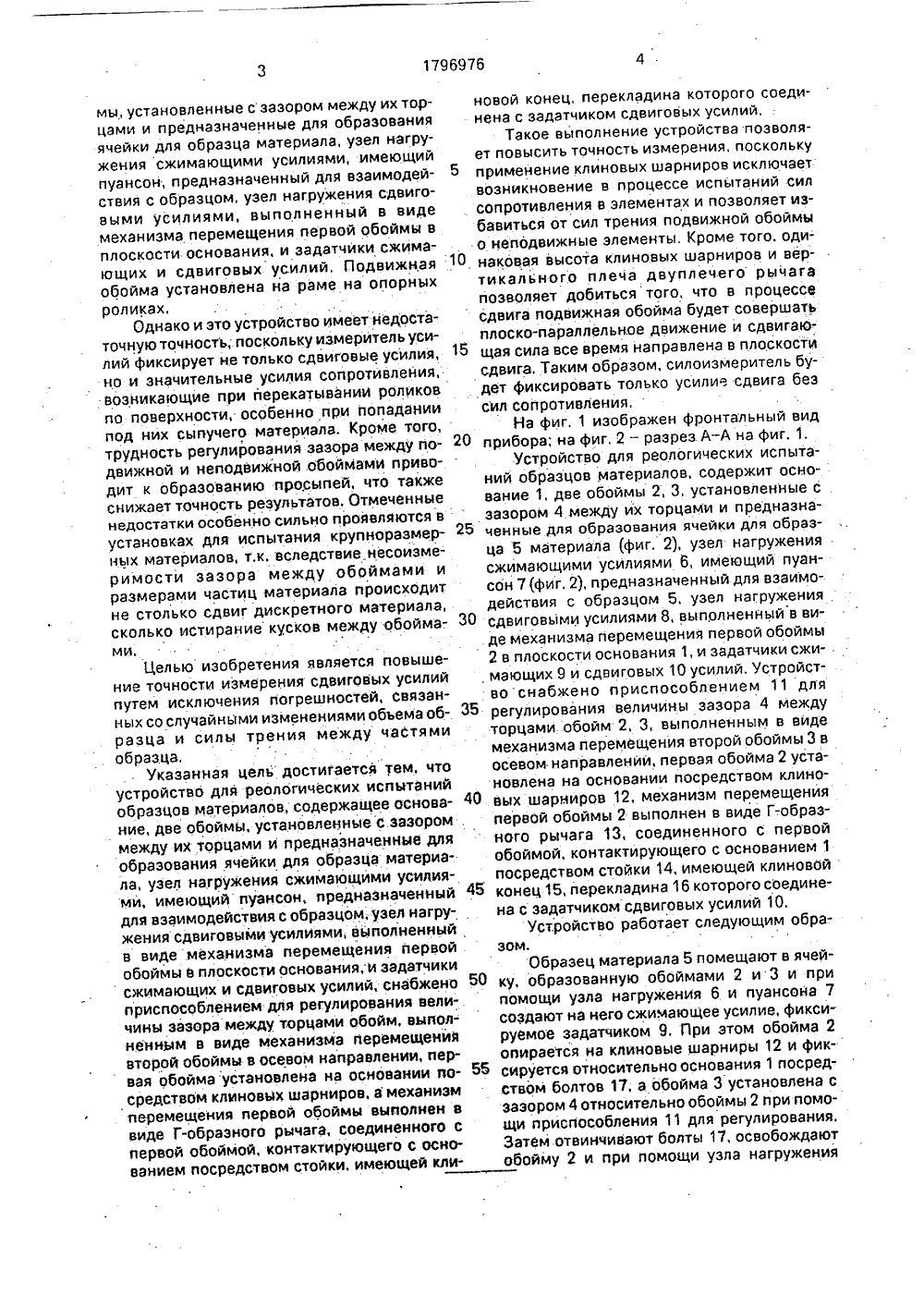

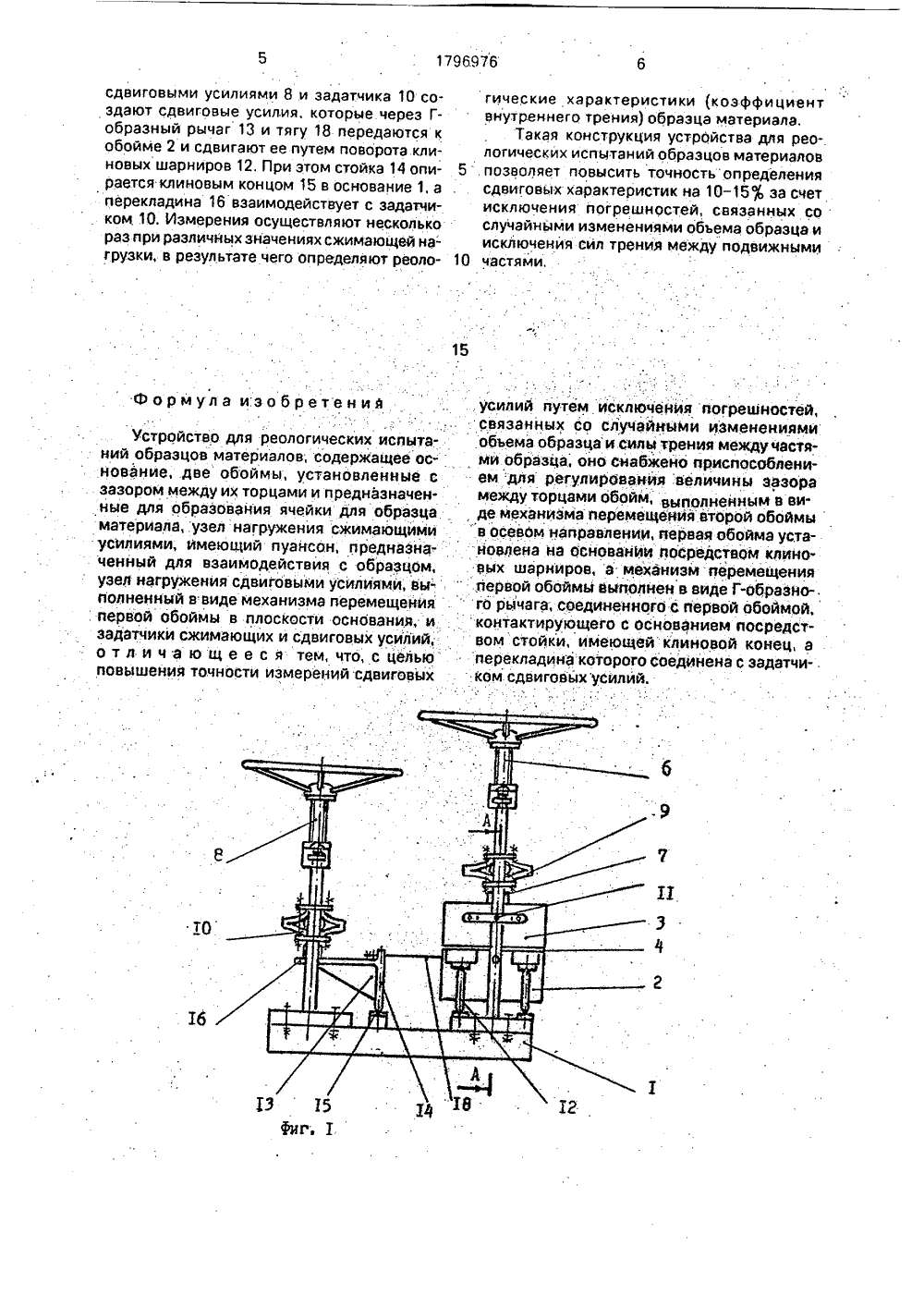

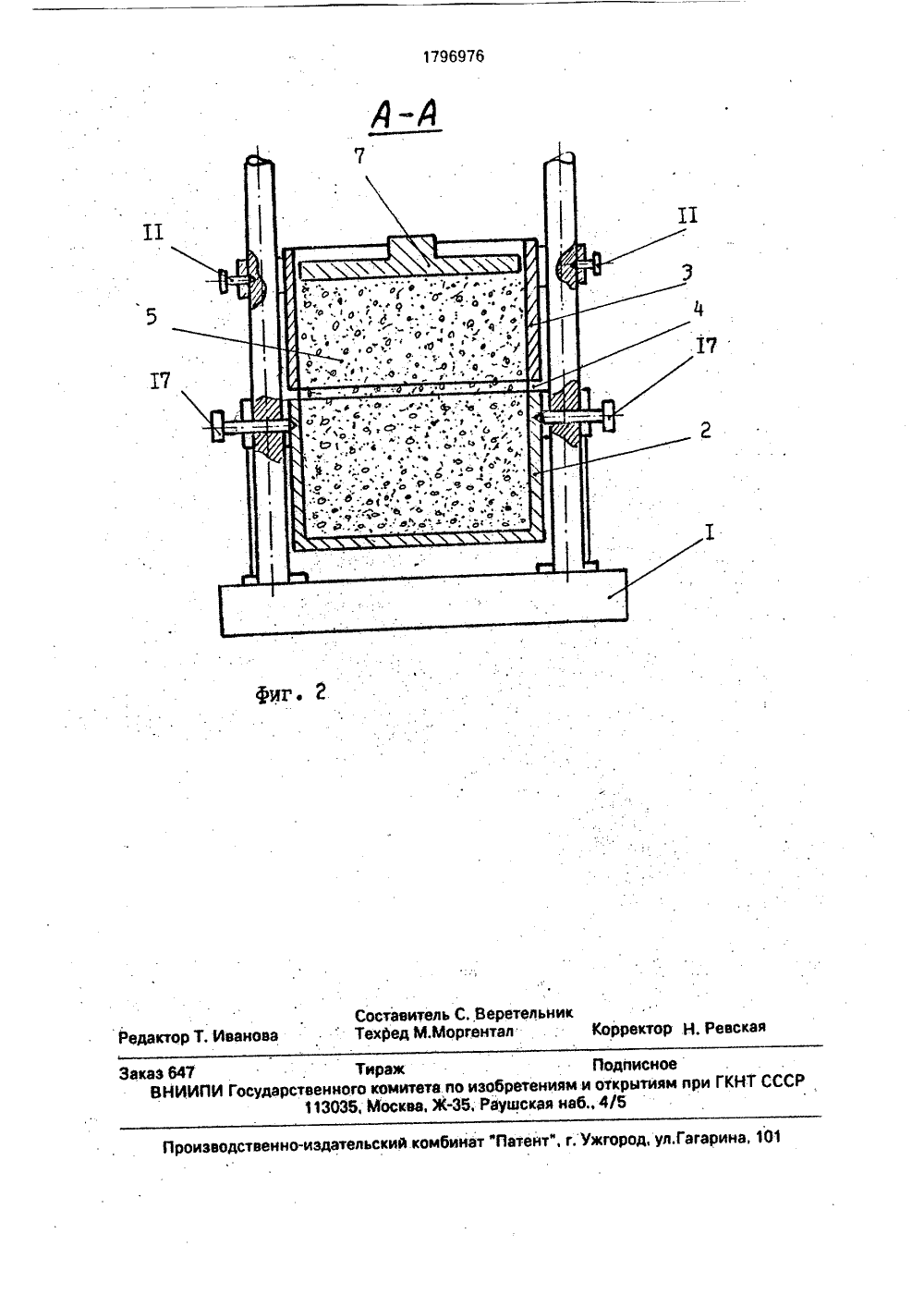

)1 ОЗ СОВЕ ТСКОЦИАЛИСТИЧЕЕСПУБЛИК 796976 51) с 6 01 й 3/2 ОБРЕТЕН ТЕЛЬС(71) Донецкий политехнический институт(54) УСТРОЙСТВО ДЛЯ РЕОЛОГИЧЕСКИХИСПЫТАНИЙ ОБРАЗЦОВ МАТЕРИАЛОВ(57) Изобретение относится к измерительной технике и устройствам для исследования физико-механических характеристикматериалов. Изобретение позволяет повысить точность измерений сдвиговых усилий .путем исключения погрешностей, связанных со случайными изменениями обьема образца и силы трения между частямиобразца. Устройство для реологических исИзобретение относится к измерительной технике и к устройствам для исследования физико-механических характеристик материалов.Известно устройство для реологических испытаний материалов, содержащее основание, две обоймы, установленные с зазором между их.торцами, узел нагружения сжимающими усилиями, имеющий пуансон для взаимодействия с образцом, узел. нагружения сдвигающими усилиями, вклю- . чающий гибкую тягу и силовозбудитель смонтированные на подвижной обойме и измерители усилий и перемещений. пытаний образцов материалов, содержащее основание, две обоймы, установленные с зазором между их торцами и предназначенные для образования ячейки.для образца материала, узел нагружения сжимающими усилиями, имеющий пуансон, предназначенный для взаимодействия с образцом, узел нагружения сдвиговыми усилиями, выполненный в виде механизма перемещения первой обоймы в плоскости основания, и задатчики сжимающих и сдвиговых усилий, приспособление для регулирования величины зазора между торцами обойм, выполненное в виде механизма перемещения второй обоймы в осевом направлении, первая обойма установлена на основании посредством клиновых шарниров, а механизм перемещения первой обоймы выполнен в виде Г-образного рычага, соединенного с первой обоймой, контактирующего с основанием посредством стойи, имеющей клиновой конец, перекладина которого соединена с за- Я датчиком сдвиговых усилий. 2 ил. Недостатком указанного устройства является низкая точность вследствие возникновения сил сопротивления от трения подвижной обоймы о неподвижные элементы, от трения в системе передачи сдвиговых усилий .от силовозбудителя к подвижной обойме. Поскольку все зти силы фиксируются измерителем усилий; возникают погрешности при определении истинного значения усилий сдвигаНаиболее близким по технической сущности к изобретению является устройство для реологических испытаний образцов материалов, содержащее основание, две обой10 15 20 30 35 40 50 второй обоймы в осевом направлении, первая обойма установлена на основании посредством клиновых шарниров, а механизм перемещения первой обоймы выполнен в виде Г-образного рычага, соединенного с первой обоймой, контактирующего с основанием посредством стойки, имеющей клиновой конец, перекладина которого соединена с задатчиком сдвиговых усилий,Такое выполнение устройства позволяет повысить точность измерения, поскольку применение клиновых шарниров исключает возникновение в процессе испытаний сил сопротивления в элементах и позволяет избавиться от сил трения подвижной обоймы о неподвижные элементы, Кроме того, одинаковая высота клиновых шарниров и вертикального плеча двуплечего рычага позволяет добиться того, что в процессе сдвига подвижная обойма будет совершать плоско-параллельное движение и сдвигающая сила все время направлена в плоскости сдвига, Таким образом, силоизмеритель будет фиксировать только усилие сдвига беэ сил сопротивления.На фиг, 1 изображен фронтальный вид прибора; на фиг, 2 - разрез А - А на фиг. 1,Устройство для реологических испытаний образцов материалов, содержит основание 1, две обоймы 2, 3, установленные с зазором 4 между их торцами и предназначенные для образования ячейки для образца 5 материала (фиг, 2), узел нагружения сжимающими усилиями 6, имеющий пуансон 7(фиг, 2), предназначенный для взаимодействия с образцом 5. узел нагружения сдвиговыми усилиями 8, выполненныйв виде механизма перемещения первой обоймы 2 в плоскости основания 1, и задатчики сжимающих 9 и сдвиговых 10 усилий. Устройствоснабжено приспособлением 11 для регулирования величины зазора 4 между торцами обойм 2, 3, выполненным в виде механизма перемещения второй обоймы 3 в осевом направлении, первая обойма 2 установлена на основании посредством клиновых шарниров 12, механизм перемещения первой обоймы 2 выполнен в виде Г-.образного рычага 13, соединенного с первой обоймой, контактирующего с основанием 1 посредством стойки 14, имеющей клиновой конец 15, перекладина 16 которого соединена с задатчиком сдвиговых усилий 10.Устройство работает следующим образом.Образец материала 5 помещают в ячейку, образованную обоймами 2 и 3 и при помощи узла нагружения б и пуансона 7 создают на него сжимающее усилие, фиксируемое задатчиком 9, При этом обойма 2 опирается на клиновые шарниры 12 и фиксируется относительно основания 1 посредством болтов 17, а обойма 3 установлена с зазором 4 относительно обоймы 2 при помощи приспособления 11 для регулирования, Затем отвинчивают болты 17, освобождают обойму 2 и при помощи узла нагружения1796976 15 Ф о р м у л а и з о б р е т е н и яусилий путем исключения погрешностей,связанных со случайными изменениямиУстройство для реологических испыта- объема образцаи силы трения междучастю. ний образцов материалов; содержащее ос- ми.образца., оно снабжейо приспособленинование, две обоймы, установленные с ем:для регулирования величины зазора зазором между их торцами и предназначен- между торцами обойм, выполненным в ви ные для образования ячейки для образца де механизма перемещения второй обоймы материала, узел нагружения сжимающими в осевом направлении,нерваяобоймаустаусилиями, имеющий пуансон, предназна- новлена на основании поСредством клиноченный для взаимодействия с образцом, вых шарниров, а механизм перемещения узел нагружения сдвиговыми усилиями, вы-,первой обоймы выцолнен в виде Г-Образнополненный в виде механизма перемещенйя . го рычага; соединенного с первой обоймой, : первой обоймы в плоскости основания, и . контактирующего с основанием посредстзадатчики сжимающих и сдвиговых усйлий; вом стойки, имеющей клиновой конец, а о т л и ч а ю щ е е с я тем, что, с целью перекладина которого соединена с задатчиповышения точности измерений сдвиговых ком.сдвиговых усилий. сдвиговыми усилиями 8 и задатчика 10 создают сдвиговые усилия, которые через Г- образный рычаг 13 и тягу 18 передаются к обойме 2 и сдвигают ее путем поворота клиновых шарниров 12, При этом стойка 14 опирается клиновым концом 15 в основание 1, а перекладина 16 взаимодействует с задатчиком 10. Измерения осуществляют несколько раз при различных значениях сжимающей нагрузки, в результате чего определяют реологические характеристики (коэффициент внутреннего трения) образца материала,Такая конструкция устройства для рео-. логических испытаний образцов материалов 5 . позволяет повысить точность определения сдвиговых характеристик на 10-15 за счет исключения погрешностей, связанных со случайными изменениями объема образца и исключения сил трения между подвижными 10 частями.1796976 ор Т, Иванова Ревска Тираж Подписноеенного комитета. по изобретениям и открытиям при ГКНТ СССР 13035, Москва. Ж, Раушская наб., 4/5 издательский комбинат "Патен жгород, ул.Гагарин оизводст Заказ 647 ВНИИПИ Госуда Составите ехред М

Смотреть

Заявка

4883307, 20.11.1990

ДОНЕЦКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ

ПАРФЕНЮК АЛЕКСАНДР СЕРГЕЕВИЧ, ВЕРЕТЕЛЬНИК СВЯТОСЛАВ ПЕТРОВИЧ, ХРОМОВ НИКОЛАЙ АНАТОЛЬЕВИЧ, КАРПОВ ВЛАДИМИР СТЕПАНОВИЧ, КУТНЯШЕНКО ИГОРЬ ВИКТОРОВИЧ, ТОВКАЧ СЕРГЕЙ ИВАНОВИЧ

МПК / Метки

МПК: G01N 3/24

Метки: испытаний, образцов, реологических

Опубликовано: 23.02.1993
