Линейка для суммирования

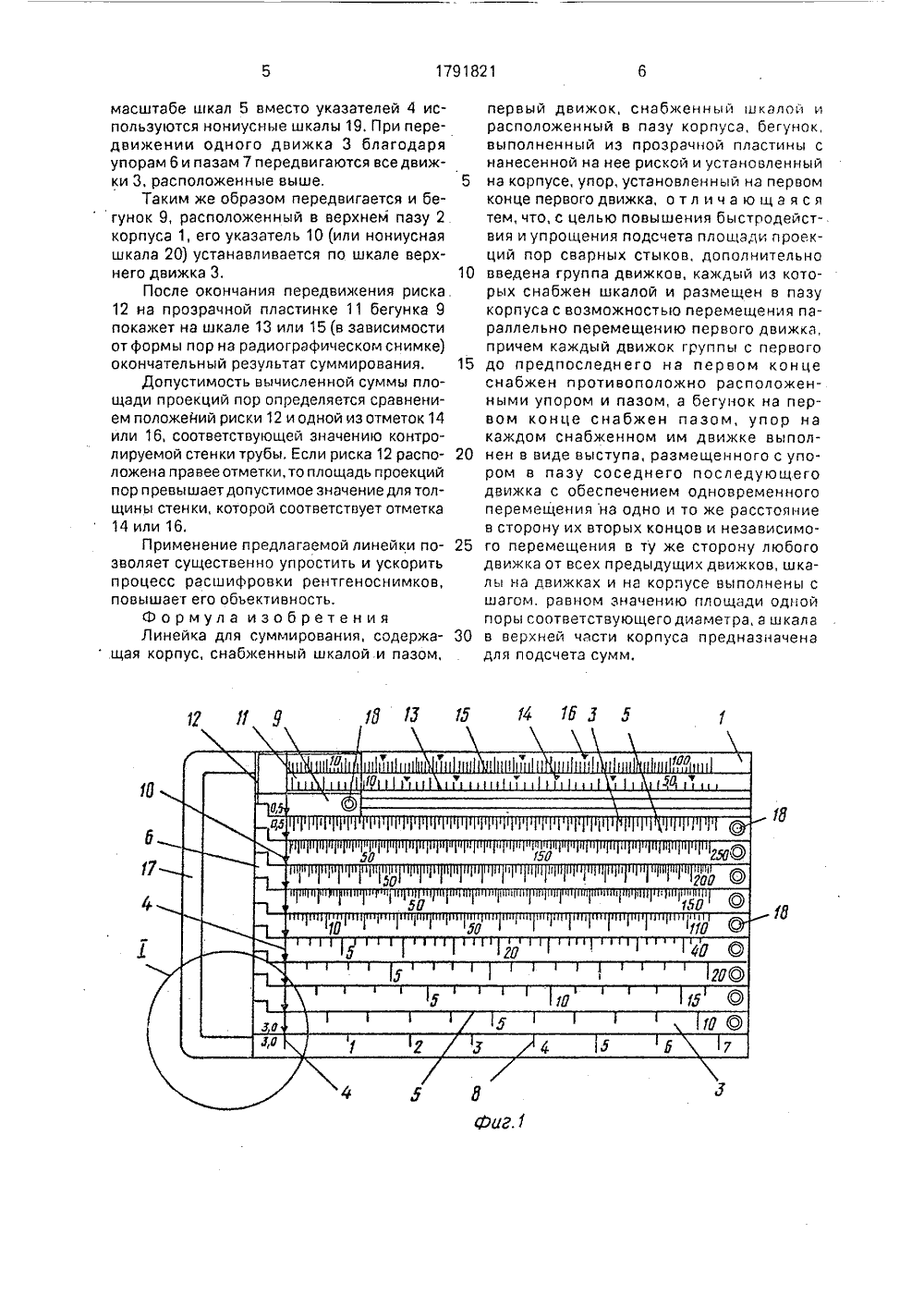

(55 О 06 8 1/О ОМИТЕТОТКР ЫТИ ГОСУДАРСТВЕННЫПО ИЗОБРЕТЕНИЯПРИ ГКНТ СССР Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Всесоюзный научно-исследовательский институт по строительству магистральных трубопроводов(56) Авторское свидетельство СССР М 710046, кл. 6 06 6 1/00, 1977.Авторское свидетельство СССР Р 1151992, кл. 6 06 6 1/04, 1983,(54) ЛИНЕЙКА ДЛЯ СУММИРОВАНИЯ (57) Изобретение относится к вычислительным устройствам с ручным управлением, в частности для суммирования площадей проекций пор при расшифровке радиографических снимков сварных стыков трубопИзобретение относится к вычислительным устройствам с ручным управлением, Линейка предназначена для суммирования величин. измеряемых в одних единицах, в частности площадей проекций пор разного диаметра при расшифровке радиографических снимков сварных стыков магистральных трубопроводов.Известна счетная линейка, содержащая корпус, в котором размещены движки с числовыми шкалами, сопряженные друг с другом. Каждый движок на сопрягаемых сторонах имеет соответственно продольные выступ и паз,Однако длина продольного выступа каждого предыдущего движка меньше длины соответствующего продольного паза каждого последующего движка на величину,роводов, Цель изобретения - повышение быстродействия и упрощение подсчета площади проекций пор сварных стыков. Линейка состоит из корпуса с установленными в его пазу параллельными движками, связанными между собой выступами и пазами, выполненными на первых концах соответствующих движков таким образом, что при передвижении любого движка в сторону второго конца одновременно передвигаются все последующие движки в ту же сторону на то же расстояние, Бегунок, установленный на корпусе, показывает сумму площадей проекций пор, шкалы на движках и корпусе имеют шэг, равный значению площади одной поры соответствую;цего диаметра, 3 ил,равную шагу числовой шкалы, в результате чего сопряженные движки свободно перемещаются относительно друг друга только на величину этого шага,Наиболее близкой является логарифмическая линейка, имеющая на концах движка упоры, к одному из которых придвигают до соприкосновения бегунок для считывания искомого числа.В этом случае упоры помогают считывать результат вычислений, но не участвуют в процессе вычисления.Цель изобретения - повышение быстродействия и упрощение подсчета площади проекций пор сварных стыков.Цель достигается тем, что по параллельным паэам корпуса линейки передвигаются имеющие упоры движки, количество кото 1791821510 15 30 45 рых равно количеству гостированных диаметров пор. В верхнем направляющем пазукорпуса, над движками, расположен бегунок с прозрачной пластиной,Движки на первом конце снабженыпротивоположно расположен ными упорамииразами,а бегунок на первом конце снабжен пазом. Упор на каждом снабженномим движке выполнен в виде выступа, размещенного с упором в пазу соседнегопоследующего движка, зто обеспечиваетодновременное перемещение последующих движков на одно и то же расстояние всторону их вторых концов и последующеенезависимое от всех предыдущих движковперемещение в ту ке сторону любого движка.На корпус и движки нанесены шкалы.Кроме шкал на движке нанесены указатели,Шаг каждой шкалы равен значению площади одной поры определенного диаметра влинейном, едином для всех движков, масштабе.Кроме того, на корпус нанесена масштабная шкала (шкалы) с отметками, соответствующими предельно допустимымзначениям для гостированных толщин сте нок, по которой считывается окончательныйрезультат суммирования и допустимостьзначения результата суммирования,До начала суммирования движки приводятся в нулевое положение (т.е, когда всеуказатели показывают на "0" соседнихпредыдущих шкал).Суммирование производится последовательным передвижением движков на необходимое количество делений по шкале,расположенной на смежном движке дляпервого движка - на корпусе).Результат суммирования в единицах площади укажет бегунок на масштабной шкалекорпуса. Допустимость результата суммирования укажет положение бегунка относительноотметки предельно допустимого значениядля данной толщины стенки, нанесенной намасштабную шкалу.Предложенное техническое решение отличается от прототипа и известньх технических решений всей совокупностью признаков,можно сделать вывод о соответствии технического решения критериям изобретения"новизна" и "существенные отличия",На фиг. 1 показан общий вид предлагаемого устройства; на фиг, 2 - вариант выполнения устройства с применением нониусныхшкал; на фиг. 3 - узелна фиг. 1.Вариант . Линейка состоит иэ корпуса1 прямоугольной формы с направляющимипазами 2, по которым перемещаются движки 3 с указателями 4 и шкалами 5,Движки 3, выполненные в виде реек, снабжены на одном конце противоположно расположенными упорол 6 и пазом 7. Упор 6, выполненный в виде выступа, входит в паз 7 последующего движка,На корпусе 1 под нижним движком нанесена шкала 8, шаг которой равен значению площади одной поры диаметром 3 мм в линейном масштабе, соответствует максимально допустимому значению диаметра пор. На нижнем движке нанесены: в нижней части - указатель 4 для отсчитывания коли чества пор диаметром 3 мм; в верхней части- шкала 5, шаг которой равен значению площади проекций одной поры диаметром 2,7 мм в том же масштабе.-(а остальных движках нанесены указатели 4 и шкалы 5, соответствующие значениям диаметров пор согласно ряду по ГОСТ7512-82,В последнем пазу 2 корпуса 1 установлен бегунок 9 с указателем 10 и прозрачной пластиной 11, на которой нанесена риска 12 для считывания результатов суммирования,В верхней части корпуса 1 расположены масштабные шкалы: шкала 13 - для пор сферической формы, на шкале 13 имеются отметки 14, соответствующие предельно допустимому значению для гостированных значений толщины стенок; шкала 15 - для пор каплеобраэной формы, на ней имеютсяотметки 16, соответствующие предельно допустимому значению для гостированныхзначений толщин стенок,Для удобства использования на корпусе 1 выполнена ручка 17, на движках 3 и бегунке 9 - ручки 18.Вариант . При использовании линейки с мелким масштабом шкал 5 указатели 4 и 10 необходимо заменить нониусными шкалами 19 и 20 соответственно.Перед началом суммирования необходимо привести линейку в исходное состояние; установить все указатели 4 на нулевые отметки соответствующих шкал,Суммирование производится путем последовательного передвижения за ручки 18 движков 3 в пазах 2 корпуса 1, начиная с того значения диаметра пор, движок которого расположен ниже (то есть начиная с наибольшего значения диаметра пор), При передвижении движков 3 корпус 1 удерживается за ручку 17. При передвижении движков 3 указатель 4 устанавливается на риску шкалы 5, соответствующую количеству пор данного диаметра, обнаруженных на радиографическом снимке (для самого нижнего движка, для диаметра пор 3 мм - относительно шкалы 8 на корпусе 1). При мелкоммасштабе шкал 5 вместо указателей 4 используются нониусные шкалы 19. При передвикении одного движка 3 благодаряупорам 6 и пазам 7 передвигаются вседвижки 3, расположенные выше, 5Таким же образом передвигается и бегунок 9, расположенный в верхнем пазу 2корпуса 1, его указатель 10 (или нониуснаяшкала 20) устанавливается по шкале верхнего движка 3, 10После окончания передвижения риска,12 на прозрачной пластинке 11 бегунка 9покажет на шкале 13 или 15 (в зависимостиот формы пор на радиографическом снимке)окончательный результат суммирования. 15Допустимость вычисленной суммы площади проекций пор определяется сравнением положений риски 12 и одной из отметок 14или 16, соответствующей значению контролируемой стенки трубы. Если риска 12 расположена правее отметки, то площадь проекцийпор и ревы шает допустимое значение для толщины стенки, которой соответствует отметка14 или 16.Применение предлагаемой линейки позволяет существенно упростить и ускоритьпроцесс расшифровки рентгеноснимков,повышает его объективность,Формула изобретенияЛинейка для суммирования, содержащая корпус, снабкенный шкалой и пазом,первый движок, снабженный шкалой и расположенный в пазу корпуса, бегунок, выполненный из прозрачной пластины с нанесенной на нее риской и установленный на корпусе, упор, установленный на первом конце первого движка, о т л и ч а ю щ а я с я тем, что, с целью повышения быстродейст-. вия и упрощения подсчета площади проекций пор сварных стыков, дополнительно введена группа движков, каждый из которых снабжен шкалой и размещен в пазу корпуса с возможностью перемещения параллельно перемещению первого движка, причем каждый движок группы с первого до предпоследнего на первом конце снабжен противоположно расположенными упором и пазом, а бегунок на первом конце снабжен пазом, упор на каждом снабженном им движке выполнен в виде выступа, размещенного с упором в пазу соседнего последующего движка с обеспечением одновременного перемещения на одно и то же расстояние в сторону их вторых концов и независимого перемещения в ту же сторону любого движка от всех предыдущих движков, шкалы на движках и на корпусе выполнены с шагом, равном значению площади одной поры соответствующего диаметра, а шкала в верхней части корпуса предназначена для подсчета сумм,1791821 Составитель И, СырчинТехред М.Моргентал Корректор О,Кравцов акт енно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 роиз каз 152 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб 4/5
