Телевизионный дельта-кодер

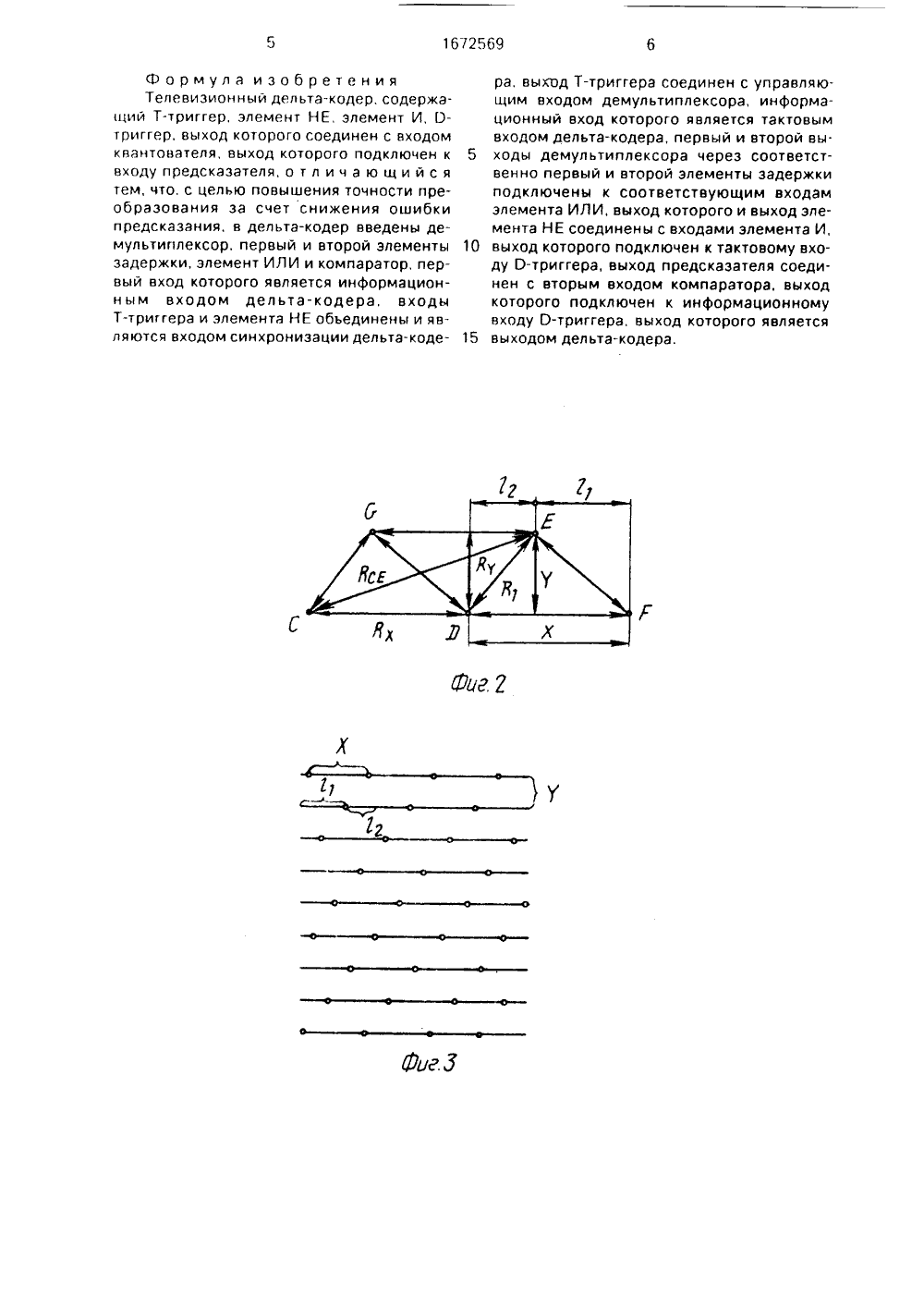

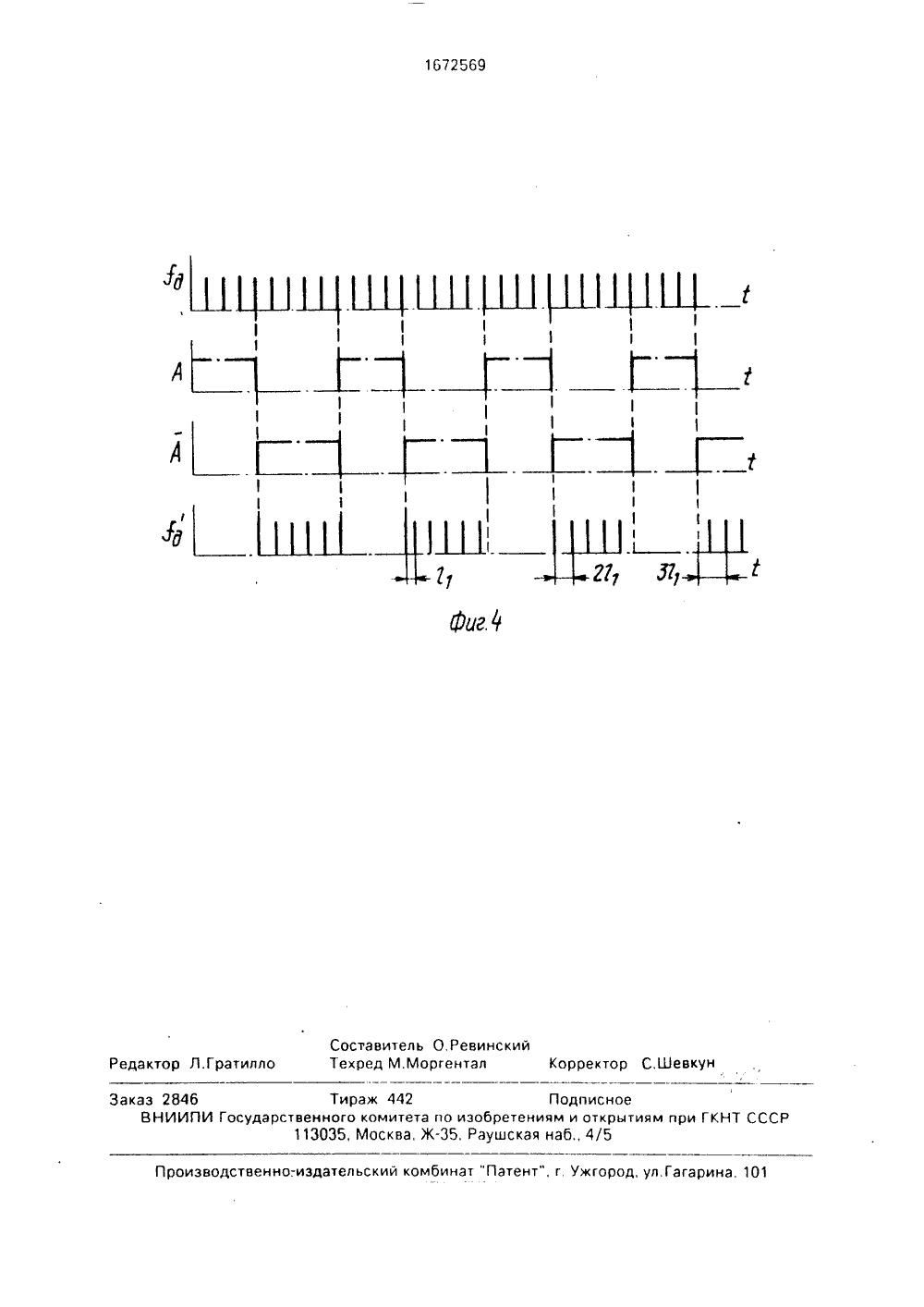

.М,М оно Цифровое коднепрерывныхь,1986. с, 5, ри2070, кл, Н 03 М ова- гна, 1,1.3/04,Фиг./ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗС) Б К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Харатишвили Н,Гние с предсказаниемлов, - М.: Радио и свяПатент США %45опублик, 1986,(54) ТЕЛЕВИЗИОННЫЙ ДЕЛЬТА-КОДЕР (57) Изобретение относится к технике связи и вычислительной технике. Его использование в системах телевизионной связи позволяет повысить точность преобразования за счет снижения ошибки предсказания. Дельта-кодер содержит О-триггер 2, квантователь 3, предсказатель 4. элемент И 5, Т-триггер 9 и элемент НЕ 10. Благодаря введению компаратора 1, элемента ИЛИ 6, элементов 7, 8 задержки и демультиплексора 11 в дельта-кодере минимизируется дисперсия предсказания. 4 ил.Изобретение относится к технике связии вычисли) г льной технике и может быть исг)ользог)яно в системах телевизионной (ТВ)сг)язи,Цель изобретения повышение точности преобразования за счет сниженияоибки предгкдзднияНа фиг, 1 приведена функциональнаясхема дельта-кодера; на фиг, 2 - фрагментрастра ТВ-сигнала; на фиг. 3 - результатдискретизации, на фиг. 4 временные диаграммы работыДельта-кодер содержит компаратор 1.О-триггер 2, квантователь 3, предсказатель4, элемент И 5, элемент ИЛИ б, первый ивторой элементы 7 и Я задержки, Т-триггер9 элемент НЕ 10 и демультиплексор 11. Нафиг. 1 обозначены также информационныйвход 12 вход 13 синхронизации тактовыйвход 14 и выхг)д 15.Предсказатель 4 может быть выполненна ПЗУ.Нд фиг 2 обозначены:О точка, значение яркости которойтребуется предсказать;Г последующая точка на строке;С - предыдущая точка на строке;Е и Сз - точки предыдущей строки;Х - расстояние между гочкагли по горизонталиУ расстояние между строками:Рх нормировднныи коэффициент корреляции между точками по горизонтали;Ку - нормированныи коэффициент корреляции Между строками;Р) - нормированный коэффициент корреляции между точками О и Е,1) расстояние между проекцией точкиГ ня те ущую с) року и точкой Е;1 з расстояние между проекцией точкиЕ на текущую строку и точкой О:Кс норглированный коэффициенткорреляции между гочкдми С и Е.В качестве модели телевизионного сигнала выбран односвязный норглапьный марковский процесс,Для получения процедуры линеино)опредсказания составляем нормированнуюсиглглетричную корре )яционную матрицу ирдзГювяел) е ) а блоки(3)Примем, что3+уЙх. 1 х"; Й 1 = Б10У(х+ +уРог =йДалее минимизируем выражение (3) иопределяем оптимальное значение 1, т.е.такое взаимное расположение точек растра,при котором дисперсия предсказания минимальна,Дельта-кодер работает следующим об.разом.20 Входной сигнал 5 поступает на первыйвход компаратора 1 и сравнивается с предсказанным в предыдущем такте значениемЯпр. Результаты сравнения Х, с выхода компаратора 1 через О-триггер 2 с приходомимпульсов тактовой последовательности 1 дквантуются в квантователе 3 и поступают навход предсказателя 4, где вырабатываютсяновые предсказанные значения 5 пр.Для образования оптимальной проце 30 дуры дискретизации элементы каждои последующей строки должны бь)ть задержаына время 11=-Х -12(фиг 2 и 3) Для этой целииспользуются элементы 7 и 8 задержки. Сигналы на элементы 7 и 8 задержки поступают35 с выходов демультиплексора 11. Управление демультиплексором 11 осуществляетсяс выхода Т-триггера 9, на вход которого поступают строчные гасящие импульсы, т.е. помере перемещения луча по сгрокам вниз40 тактовая последовательность 1 д с входа 14.поступающая на информационный вход демультиплексора 11, проключается врезследующую с элемента 7 или 8 1 аким образом, каждая последующая строка смещена45 относительно предыдущей на 11 Тактирование О-триггера 2 происходит импульсамитактовой последовательности 1 д только во1время прямого хода луча, т,е во время действия инверсных строчных гасящих импуль 50 сов, которые вырабатываются на выходеэлемента НЕ 10. Тактовая последовательность 1 д с выхода элемента ИЛИ б поступа 1ет на вход элемента И 5 на другой входкоторого поступают инверсные гасящиестрочные импульсы, которые разрешаю 1прохождение тактовой последовательности1 д на тактовый вход О-триггера 2Таким образом, за счет применения оптимальной процедуры дискретизации мини,глизируется дисперсия предсказания.формула изобретенияТелевизионный дельта-кодер, содержащий Т-триггер, элемент НЕ, элемент И, О- триггер, выход которого соединен с входом квантователя, выход которого подключен к 5 входу предсказателя, о т л и ч а ю щ и й с я тем, что, с целью повышения точности преобразования за счет снижения ошибки предсказания, в дельта-кодер введены демультиплексор, первый и второй элементы 10 задержки, элемент ИЛИ и компаратор, первый вход которого является информационным входом дельта-кодера, входы Т-триггера и элемента НЕ объединены и являются входом синхронизации дельта-коде ра, выход Т-триггера соединен с управляющим входом демультиплексора, информационный вход которого является тактовым входом дельта-кодера, первый и второй выходы демультиплексора через соответственно первый и второй элементы задержки подключены к соответствующим входам элемента ИЛИ, выход которого и выход элемента НЕ соединены с входами элемента И, выход которого подключен к тактовому входу О-триггера, выход предсказателя соединен с вторым входом компаратора. выход которого подключен к информационному входу О-триггера, выход которого является выходом дельта-кодера.М Ш Составитель О,РевинскийТехред М.Моргентал Корректор С,Шевкун Редактор Л.Гратилло Подписноео изобретениям и открытиям при ГКНТ СССР35, Раушская наб., 4/5 эз 2846 ВНИИПИ Гос Тираж 442 енного комитет 13035, Москва,оизводственно.-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10
