Сумматор по модулю пять

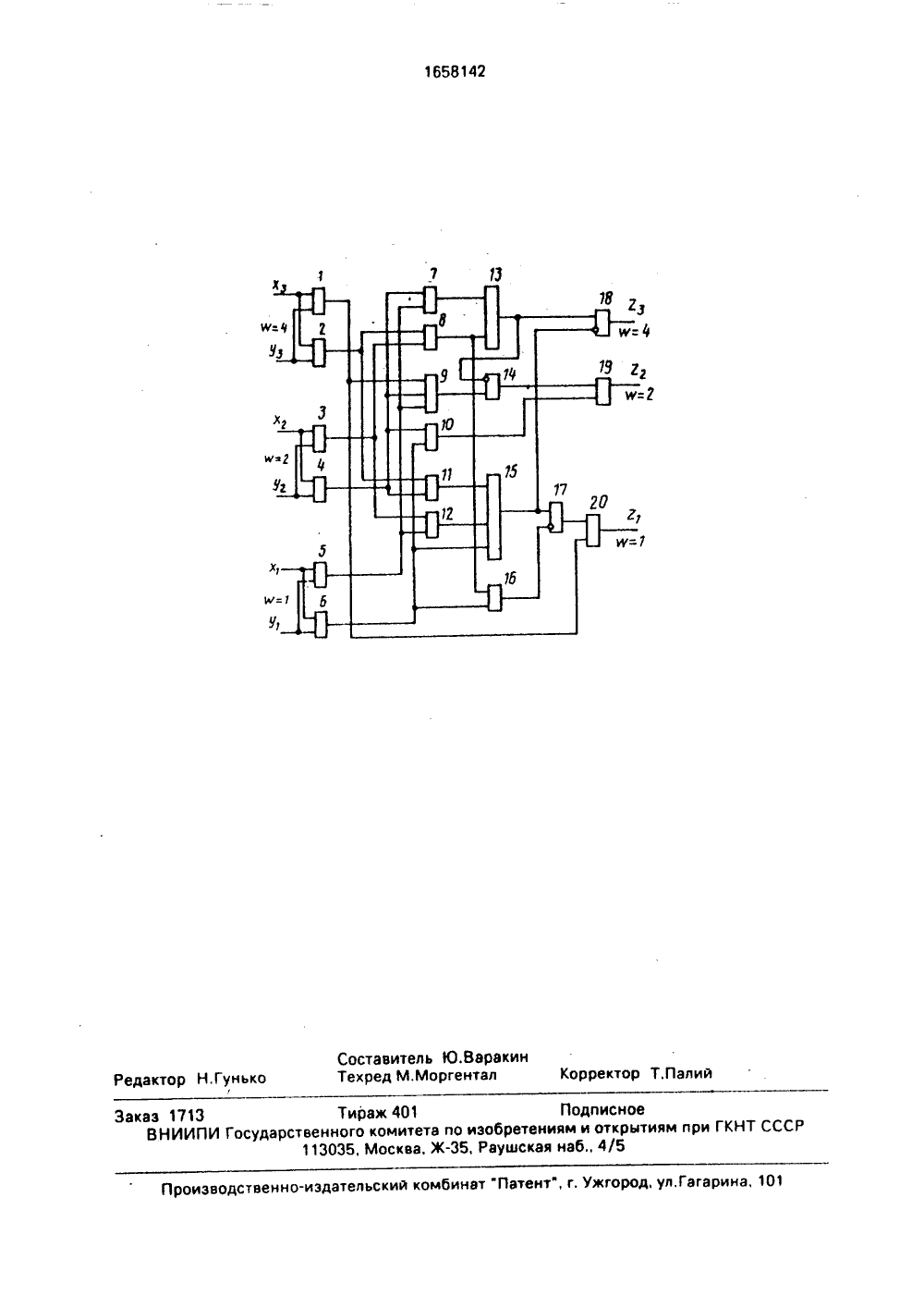

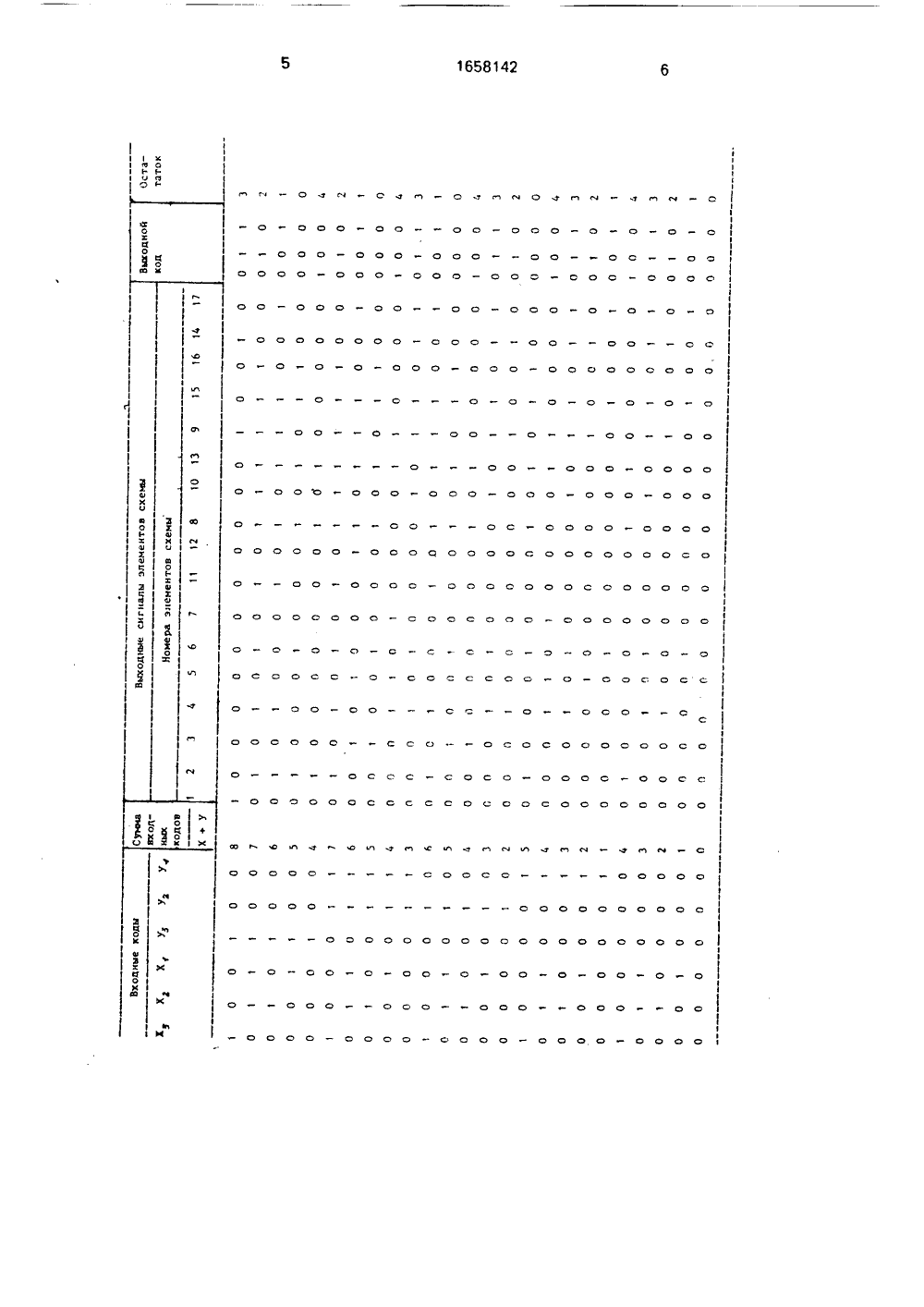

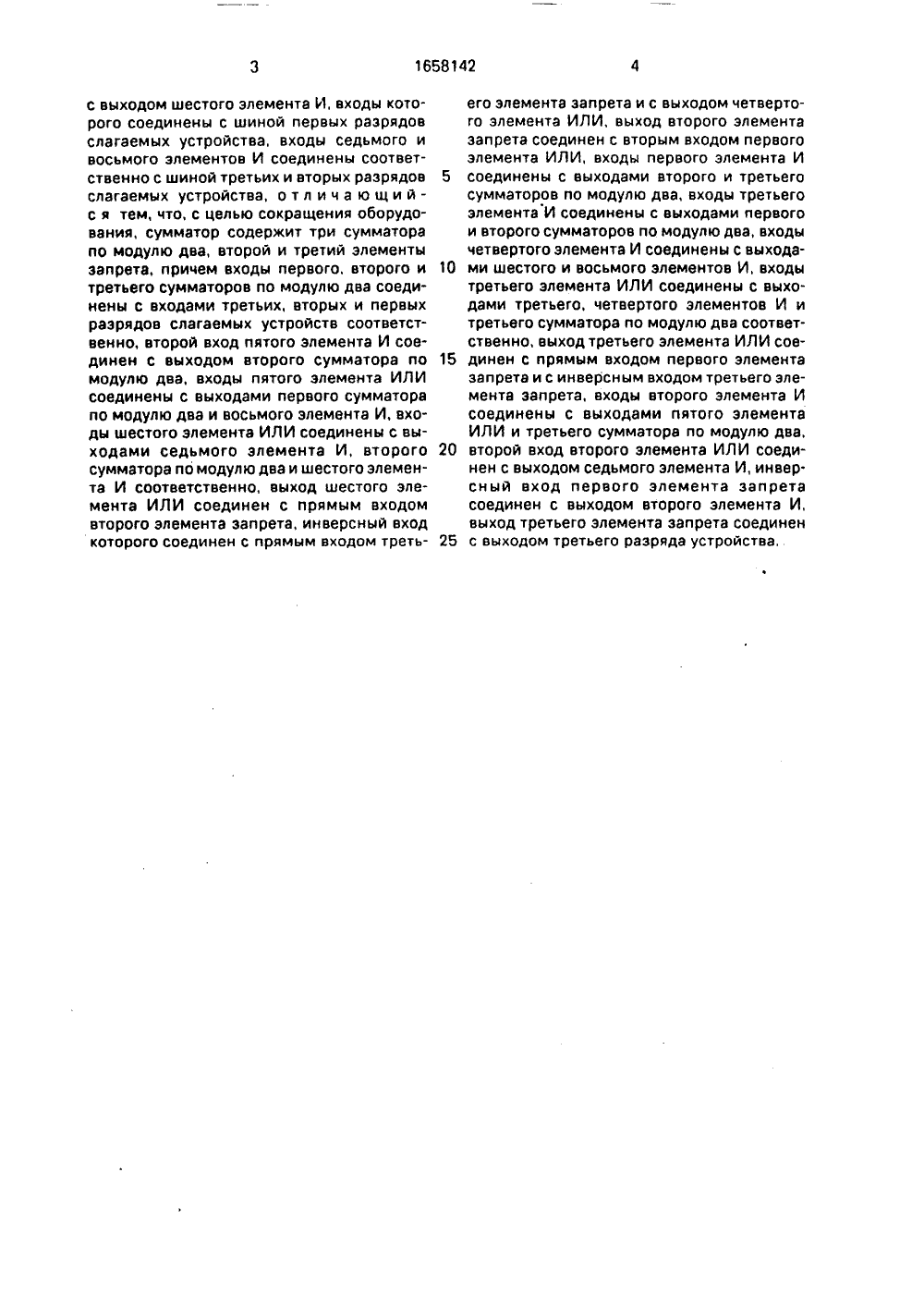

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 2 А 1 16 19) Я1)5 606 Г 7/ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ПИСАНИЕ ИЗОБРЕТЕНИ ВИДЕТЕЛЬСТ К АВТОРСКО(21) 466690 (22) 27.03,8 (46) 23.06,9 (72) О.Н. М (53) 681.32 (56) Папе ЦВТ.-М,: САвто рс М 1566342 е в описании а от 1, Бюл. М 23узыченко5(088.8)рнов А.А. Логические оснооветское радио, 1972, с. 186.кое свидетельство СССРкл, С 06 Г 7/49, 1988. Изобретение относится к вычислительной технике и может быть использовано для построения систем передачи и переработки дискретной информации,Целью изобретения является сокращение оборудования сумматора по модулю пять,На чертеже представлена схема сумматора по модулю пять.Сумматор по модулю пять содержит седьмой элемент И 1, первый сумматор 2 по модулю два, восьмой элемент И 3, второй сумматор 4 по модулю два, шестой элемент И 5, третий сумматор 6 по модулю два, пятый элемент И 7, пятый и шестой элементы ИЛИ 8 и 9, десятый - двенадцатый элементы И 10 - 12, четвертый элемент ИЛИ 13, второй элемент 14 запрета, третий элемент ИЛИ 15, второй элемент И 16, первый и третий элементы 17 и 18 запрета, первый и второй элементы ИЛИ 19 и 20.Цифровые и буквенные выражения представляют собой разрядность операндов и мнемонические обозначения сигна(54) СУММАТОР ПО МОДУЛЮ ПЯТЬ (57) Изобретение относится к вычислительной технике и может быть использовано для построения систем передачи и переработки дискретной информации. Целью изобретения является сокращение оборудования сумматора по модулю пять. Сумматор по модулю пять содержит восемь элементов И 1,3,5,7, 10, 11, 12, 16, шесть элементов ИЛИ 8, 9, 13, 15, 19, 20, три сумматора по модулю два 2, 4, 6 и три элемента запрета 14, 17, 18 с соответствующими связями, 1 табл 1 ил. лов, используемы р ы устройства,Функционирование сумматора по модулю пять поясняется таблицей, В таблице приведены выходные сигналы всех элементов схемы для всех разрешенных входных комбинаций слагаемых, значения которых не превышают К - 1, Из таблицы видно, что при подаче на входы устройства слагаемых Х и У, на его выходах формируется двоичный код числа (Х+У) тоб 5.Формула изобретения Сумматор по модулю пять, содержащий пять элементов ИЛИ, восемь элементов И, один элемент запрета, причем выход перво- го элемента ИЛИ соединен с выходом второго разряда устройства, а первый вход - с выходом первого элемента И, выход второго элемента ИЛИ соединен с выходом первого разряда устройства, а первый вход- с выходом первого элемента запрета, входы четвертого элемента ИЛИ соединены с выходами пятого элемента ИЛИ и пятого элемента И, первый вход которого соединенс выходом шестого элемента И, входы которого соединены с шиной первых разрядов слагаемых устройства, входы седьмого и восьмого элементов И соединены соответственно с шиной третьих и вторых разрядов 5 слагаемых устройства, отл ича ющийс я тем, что, с целью сокращения оборудования, сумматор содержит три сумматора по модулю два, второй и третий элементы запрета, причем входы первого, второго и 10 третьего сумматоров по модулю два соединены с входами третьих, вторых и первых разрядов слагаемых устройств соответственно, второй вход пятого элемента И соединен с выходом второго сумматора по 15 модулю два, входы пятого элемента ИЛИ соединены с выходами первого сумматора по модулю два и восьмого элемента И, входы шестого элемента ИЛИ соединены с выходами седьмого элемента И, второго 20 сумматора по модулю два и шестого элемента И соответственно, выход шестого элемента ИЛИ соединен с прямым входом второго элемента запрета, инверсный вход которого соединен с прямым входом треть его элемента запрета и с выходом четвертого элемента ИЛИ, выход второго элемента запрета соединен с вторым входом первого элемента ИЛИ, входы первого элемента И соединены с выходами второго и третьего сумматоров по модулю два, входы третьего элемента И соединены с выходами первого и второго сумматоров по модулю два, входы четвертого элемента И соединены с выходами шестого и восьмого элементов И, входы третьего элемента ИЛИ соединены с выходами третьего, четвертого элементов И и третьего сумматора по модулю два соответственно, выход третьего элемента ИЛИ соединен с прямым входом первого элемента запрета и с инверсным входом третьего элемента запрета, входы второго элемента И соединены с выходами пятого элемента ИЛИ и третьего сумматора по модулю два, второй вход второго элемента ИЛИ соединен с выходом седьмого элемента И, инверсный вход первого элемента запрета соединен с выходом второго элемента И, выход третьего элемента запрета соединен с выходом третьего разряда устройства,1658142 Составитель Ю.ВаракинТехред М. Моргентал Корректор Т,Палий Редактор Н.Гунько Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Заказ 1713 Тираж 401 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж, Раушская наб., 4/5
