Программный затвор-диафрагма
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

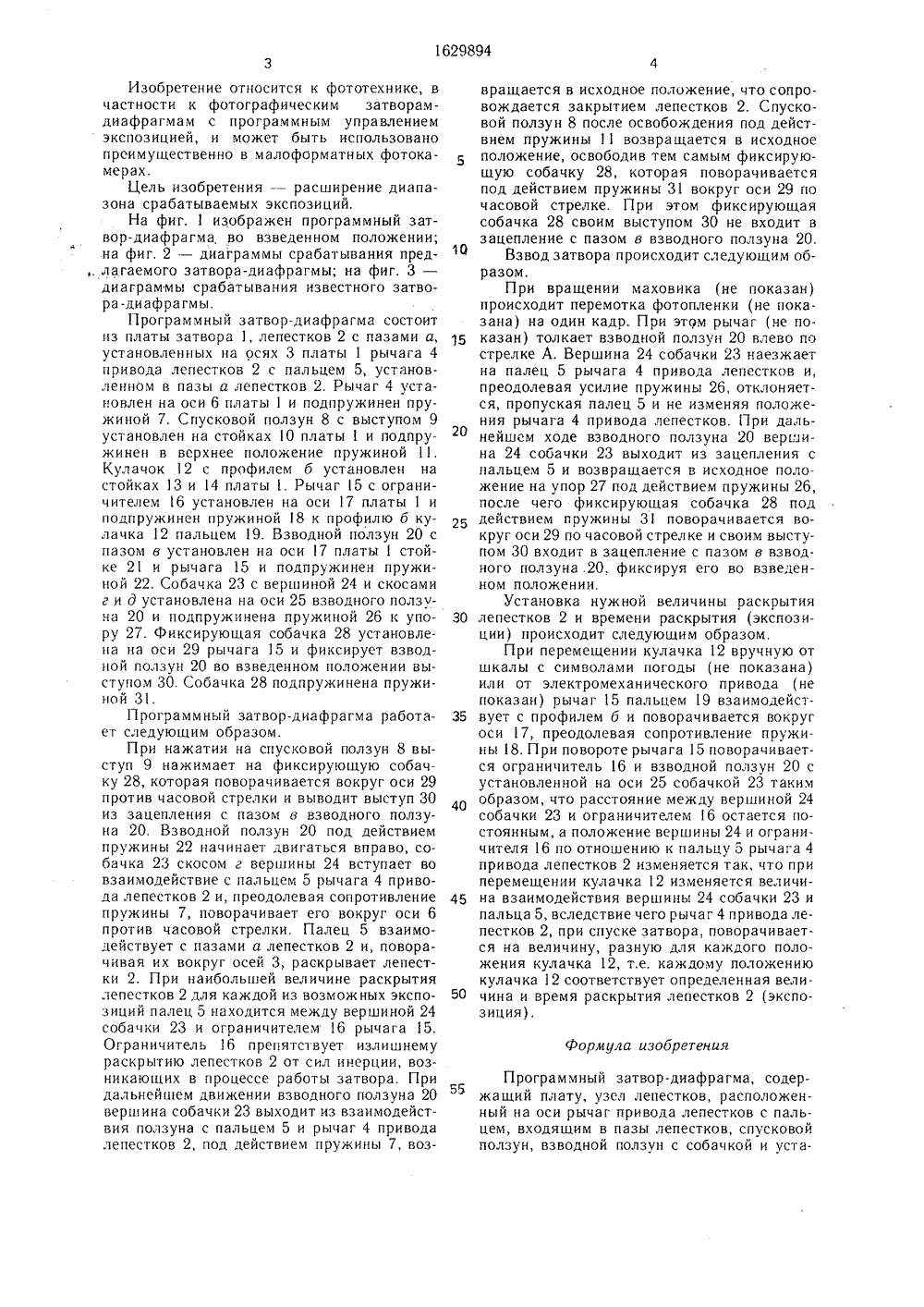

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 298 9) 1.Ц А 1 51)5 С 03 В 13/ СУДАРСТВЕННЫЙ КОМИТЕТ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ 63616/10(21) 46 (22) 13 (46) 23 (72) Б, и В. С. (53) 7 (56) Фо лей и с среднемПат опублик Каталог детауководство по 4 - 38,(5(57) част диаф экспо муще и поз ваем бильфототехнике, в м затворамуправлением 1 ьзовано преих фотокамерах зон отрабатыповысить стационных параи 2 ПРОГРАММ НЪЙ ЗАТВОР-ДИА ГМАИзобретение относится кости к фотографическирагмам с программнымзицией, может быть испо.ственно в малоформатны.воляет расширить диапаых экспозиций затвора иность отработки экспози 2метров. Это достигается тем, что в затворе- диафрагме, содержащем плату 1 затвора с установленными на ней лепестками 2, спусковой ползун 8 и взводной ползун 20 с собачкой 23, дополнительно установлен рычаг 15 с ограничителем 16 на оси 17 с возможностью вращения при взаимодействии с профилем б введенного кулачка 12. На оси вращения 17 рычага5 и стойке 21, закрепленной на рычаге 15, расположен взводной ползун 20 с собачкой 23. Взводной ползун 20 с собачкой 23 поворачивается вместе с рычагом 15 таким образом, что при неизменном расстоянии между вершиной 24 собачки 23 и ограничителем 16 изменяется расположение вершины 24 и ограничителя 16 по отношению к пальцу 5 рычага 4 привода лепестков 2, установленного на неподвижной оси 6, вследствие чего изменяется как величина взаимодействия вершины 24 собачки 23 с пальцем 5 рычага 4 привода лепестков 2, так и время этого взаимодействия при спуске затвора. 3 ил.Формула изобретения Изобретение относится к фототехнике, вчастности к фотографическим затворамдиафрагмам с программным управлениемэкспозицией, и может быть использованопреимущественно в малоформатных фотокамерах.Цель изобретения -- расширение диапазона срабатываемых экспозиций.На фиг. 1 изображен программный затвор-диафрагма, во взведенном положении;на фиг. 2 - диаграммы срабатывания пред,. лагаемого затвора-диафрагмы; на фиг. 3 -диаграммы срабатывания известного затвора-диафрагмы.Программный затвор-диафрагма состоитиз платы затвора 1, лепестков 2 с пазами а,установленных на осях 3 платы 1 рычага 4привода лепестков 2 с пальцем 5, установленном в пазы а лепестков 2. Рычаг 4 установлен на оси 6 платы 1 и подпружинен пружиной 7, Спусковой ползун 8 с выступом 9установлен на стойках 1 О платы 1 и подпружинен в верхнее положение пружиной 11.Кулачок 12 с профилем б установлен настойках 13 и 14 платы 1. Рычаг 15 с ограничителем 16 установлен на оси 17 платы 1 иподпружинен пружиной 18 к профилю б кулачка 12 пальцем 19. Взводной ползун 20 спазом в установлен на оси 17 платы 1 стойке 21 и рычага 15 и подпружинен пружиной 22. Собачка 23 с вершиной 24 и скосамиг и д установлена на оси 25 взводного ползуна 20 и подпружинена пружиной 26 к упору 27. Фиксирующая собачка 28 установлена на оси 29 рычага 15 и фиксирует взводной ползун 20 во взведенном положении выступом 30. Собачка 28 подпружинена пружиной 31,Программный затвор-диафрагма работает следующим образом.При нажатии на спусковой ползун 8 выступ 9 нажимает на фиксирующую собачку 28, которая поворачивается вокруг оси 29против часовой стрелки и выводит выступ 30из зацепления с пазом в взводного ползуна 20, Взводной ползун 20 под действиемпружины 22 начинает двигаться вправо, собачка 23 скосом г вершины 24 вступает вовзаимодействие с пальцем 5 рычага 4 привода лепестков 2 и, преодолевая сопротивлениепружины 7, поворачивает его вокруг оси 6против часовой стрелки. Палец 5 взаимодействует с пазами а лепестков 2 и, поворачивая их вокруг осей 3, раскрывает лепестки 2. При наибольшей величине раскрытиялепестков 2 для каждой из возможных экспозиций палец 5 находится между вершиной 24собачки 23 и ограничителем 16 рычага 15,Ограничитель 16 препятствует излишнемураскрытию лепестков 2 от сил инерции, возникающих в процессе работы затвора. Придальнейшем движении взводного ползуна 20вершина собачки 23 выходит из взаимодействия ползуна с пальцем 5 и рычаг 4 приводалепестков 2, под действием пружины 7, воз 5 10 15 20 25 ЗО 35 40 45 50 55 вращается в исходное положение, цто сопровождается закрытием лепестков 2. Спусковой ползун 8 после освобождения под действием пружины 11 возвращается в исходное положение, освободив тем самым фиксирующую собачку 28, которая поворачивается под действием пружины 31 вокруг оси 29 по часовой стрелке. При этом фиксирующая собачка 28 своим выступом 30 не входит в зацепление с пазом в взводного ползуна 20.Взвод затвора происходит следующим образом,При вращении маховика (не показан) происходит перемотка фотопленки (не показана) на один кадр. При этом рычаг (не показан) толкает взводной ползун 20 влево по стрелке А, Вершина 24 собачки 23 наезжает на палец 5 рычага 4 привода лепестков и, преодолевая усилие пружины 26, отклоняется, пропуская палец 5 и не изменяя положения рычага 4 привода лепестков. При дальнейшем ходе взводного ползуна 20 вершина 24 собачки 23 выходит из зацепления с пальцем 5 и возвращается в исходное положение на упор 27 под действием пружины 26, после чего фиксирующая собачка 28 под действием пружины 31 поворачивается вокруг оси 29 по цасовой стрелке и своим выступом 30 входит в зацепление с пазом в взводного ползуна .20. фиксируя его во взведенном положении.Установка нужной величины раскрытия лепестков 2 и времени раскрытия (экспозиции) происходит следующим образом,При перемещении кулачка 12 вручную от шкалы с символами погоды (не показана) или от электромеханического привода (не показан) рычаг 15 пальцем 19 взаимодействует с профилем б и поворачивается вокруг оси 17, преодолевая сопротивление пружины 18, При повороте рычага 15 поворачивается ограничитель 16 и взводной ползун 20 с установленной на оси 25 собачкой 23 таким образом, что расстояние между вершиной 24 собачки 23 и ограничителем 16 остается постоянным, а положение вершины 24 и ограничителя 16 по отношению к пальцу 5 рычага 4 привода лепестков 2 изменяется так, что при перемещении кулачка 12 изменяется величина взаимодействия вершины 24 собацки 23 и пальца 5, вследствие чего рычаг 4 привода лепестков 2, при спуске затвора, поворачивается на величину, разную для каждого положения кулачка 12, т,е. каждому положению кулачка 12 соответствует определенная величина и время раскрытия лепестков 2 (экспозиция). Программный затвор-диафрагма, содержащий плату, узел лепестков, расположенный на оси рычаг привода лепестков с пальцем, входящим в пазы лепестков, спусковой ползун, взводной ползун с собачкой и уста629894 Вре/я Полное раскрытиелепестко 5 зотЬори Йцг, 2 новленную на автономной оси фиксируюшую собачку, отличающийся тем, что, с целью расширения диапазона отрабатываемых экспозиций и повышения стабильности отработки экспозиционных параметров, он снабжен рычагом с ограничителем, установленным с возможностью поворота оси, расположенной на плате, при этом расстояние между ограничителем и вершиной собачки, установленной на взводном ползуне, неизменно, при этом рычаг с ограничителем подпружинен и введенному профилированному кулачку, а взводной ползун с собачкой расположен на оси врашения рычага с ограничителем и стойке, установленной на рычаге с ограничителем, на котором расположена ось фиксируюгцей собачки, причем ось рычага привода лепестков расположена на плате.629894 4 юмл Редактор В. ДанкЗаказ 438НИИПИ Государстве1303Г 1 роизводственно-изд ль В. Панфиловаавчук Корректор Т.МалецПодписноеретениям и открытиям при ГКНТау шская на 6., д. 4/5атент, г. Ужгород, ул. Гагарина Составите Техред Л. Кр Тираж 282 ого комитета по изоб Москва, Ж - 35, Р тельский комбинат П
СмотретьЗаявка
4663616, 13.02.1989
ПРЕДПРИЯТИЕ ПЯ Г-4046
ЗУБЕНКО БОРИС АНДРЕЕВИЧ, ФЕДОСЕЕВ АНДРЕЙ АНАТОЛЬЕВИЧ, ГИНЗБУРГ ВЛАДИМИР САМОЙЛОВИЧ
МПК / Метки
МПК: G03B 13/30
Метки: затвор-диафрагма, программный
Опубликовано: 23.02.1991
