Диффузор карбюратора

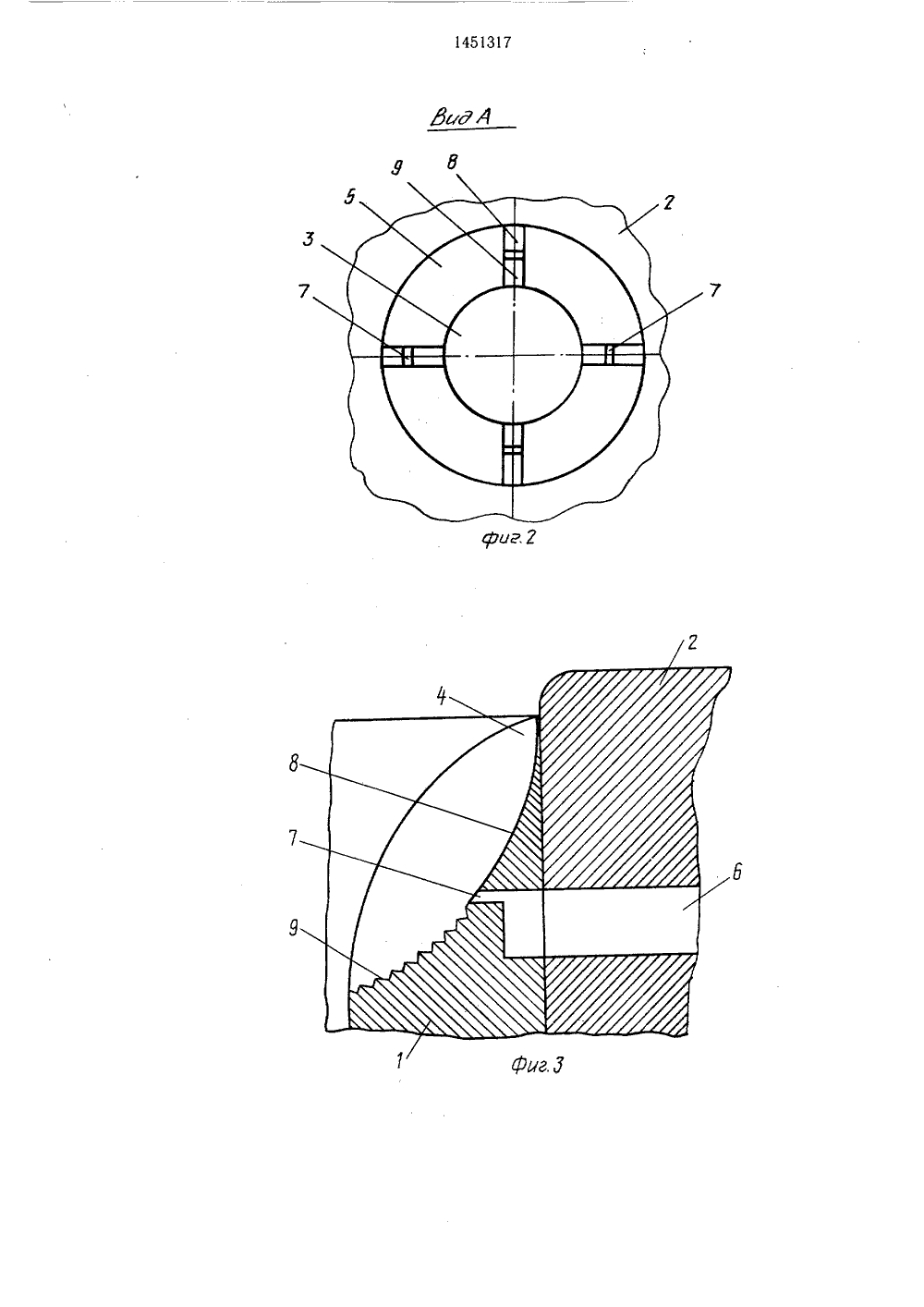

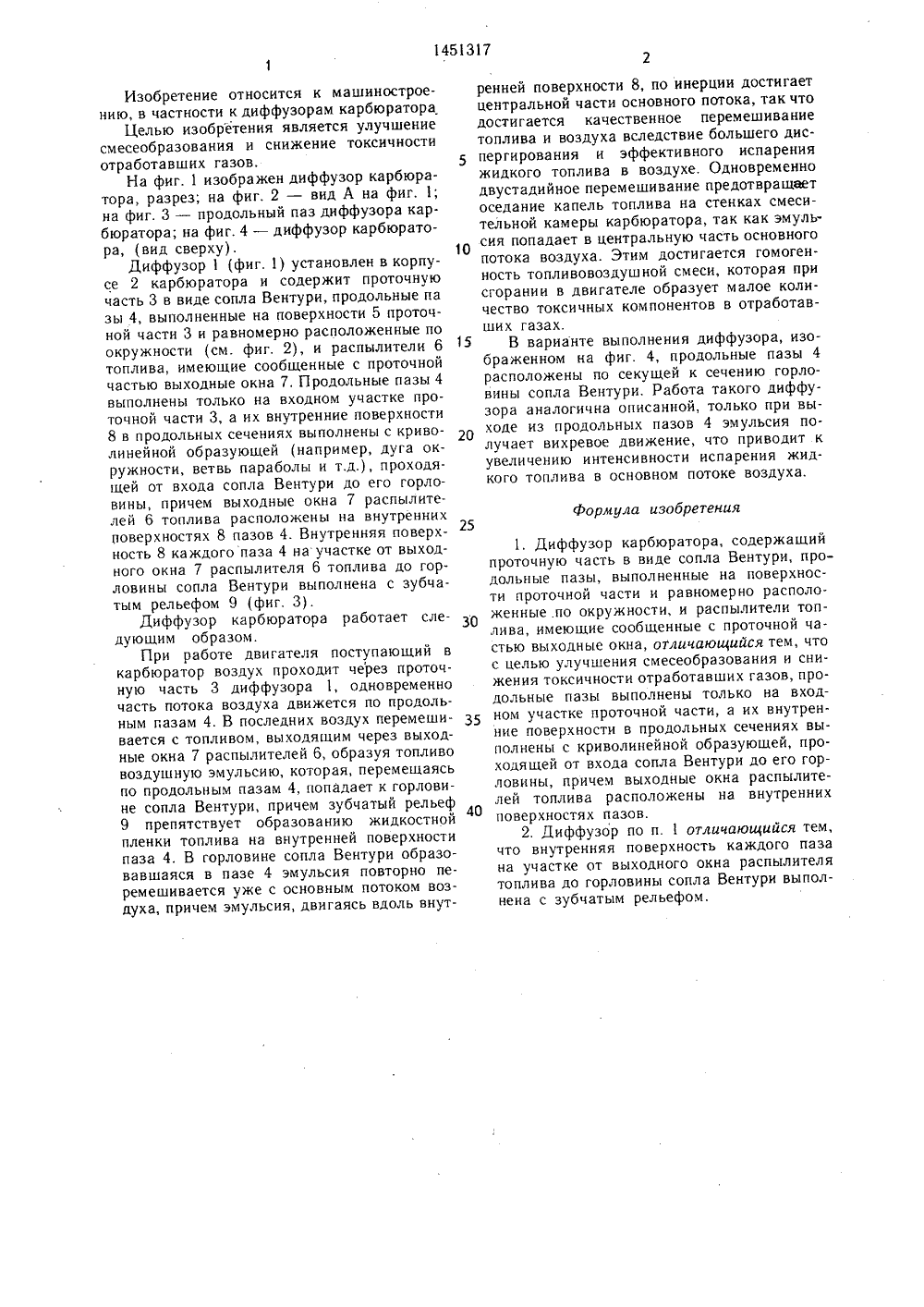

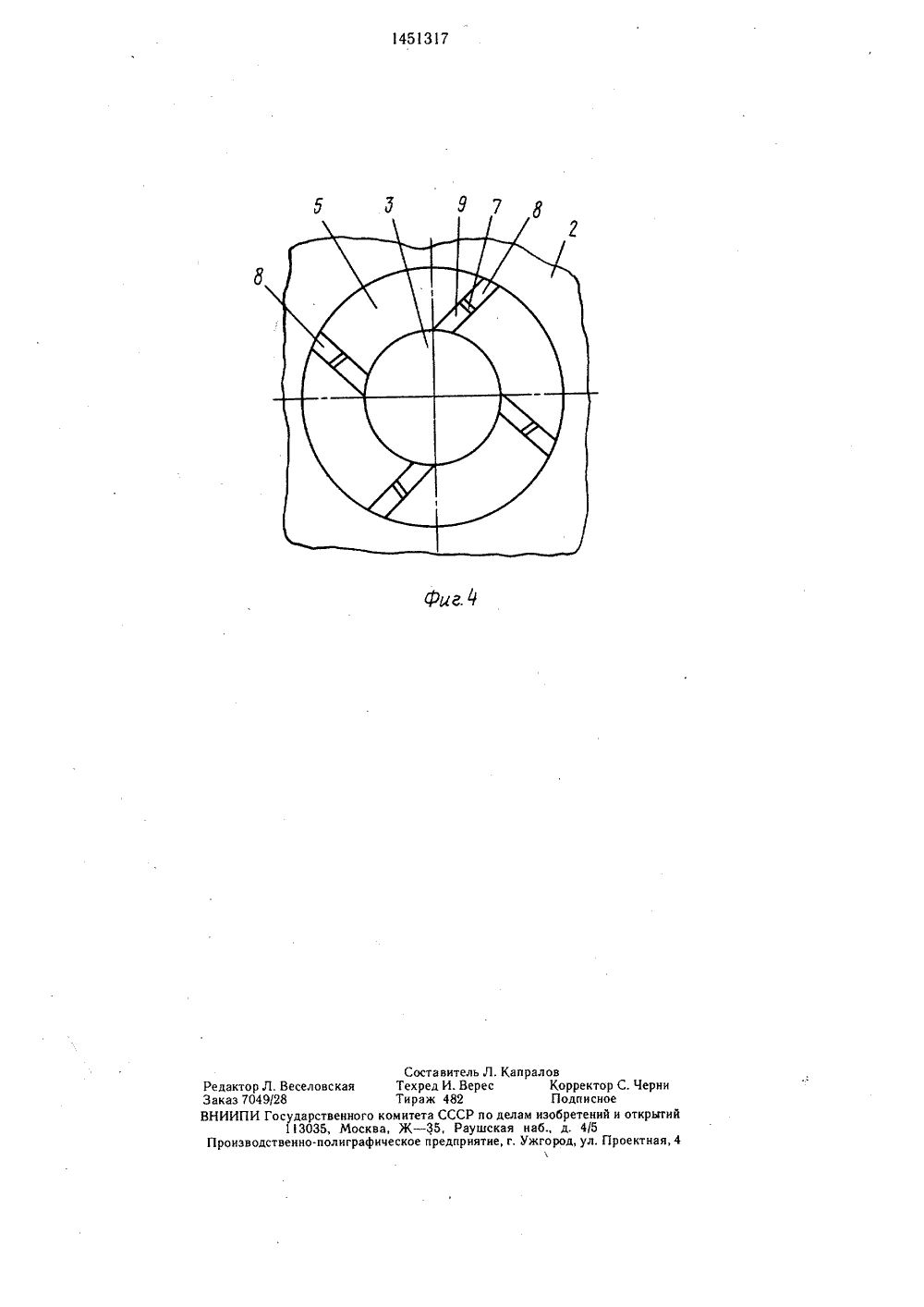

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК4 Г 02 М 19/08 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Нижнекамское производственное объединение Нижнекамскнефтехим(57) Изобретение относится к карбюраторостроению и позволяет улучшить смесеобразование в диффузоре и снизить токсичностьотработавших газов. Продольные пазы 4,выполненные на поверхности (П) 5 проточной части 3 в виде сопла Вентури, равномерно расположены по окружности. Пазы выполнены только на входном участке проточЯО 1451317 А 1 ной части, а их внутренние П 8 в продольных сечениях выполнены с криволинейно образующей, проходящей от входа сопла Вентури до его горловины. П 8 каждого паза на участке от выходного окна 7 распылителя 6 топлива до горловины выполнена с зубчатым рельефом 9. Окна сообщены с проточной частью и расположены на П 8. Такое выполнение обеспечивает двустадийное перемешивание топлива и воздуха, что предотвращает оседание капель топлива на стенках смеси- тельной камеры карбюратора, чем достигается гомогенность топливовоздушной смеси, которая при сгорании в двигателе образует малое кол-во токсичных компонентов в отработавшихх газах. Зубчатый рельеф препятст-. вует образованию жидкостной пленки на П 8. 1 з.п. ф-лы, 4 ил.Изобретение относится к машиностроению, в частности к диффузорам карбюратораЦелью изобретения является улучшение смесеобразования и снижение токсичности отработавших газов. 5На фиг. 1 изображен диффузор карбюратора, разрез; на фиг. 2 - вид А на фиг. 1;на фиг. 3 - продольный паз диффузора карбюратора; на фиг. 4 - диффузор карбюратора, (вид сверху).10диффузор 1 (фиг, 1) установлен в корпусе 2 карбюратора и содержит проточную часть 3 в виде сопла Вентури, продольные па зы 4, выполненные на поверхности 5 проточной части 3 и равномерно расположенные по окружности (см. фиг. 2), и распылители 6 топлива, имеющие сообщенные с проточной частью выходные окна 7, Продольные пазы 4 выполнены только на входном участке проточной части 3, а их внутренние поверхности 8 в продольных сечениях выполнены с криволинейной образующей (например, дуга окружности, ветвь параболы и т.д.), проходящей от входа сопла Вентури до его горловины, причем выходные окна 7 распылителей 6 топлива расположены на внутренних поверхностях 8 пазов 4. Внутренняя поверхность 8 каждогопаза 4 на участке от выходного окна 7 распылителя 6 топлива до горловины сопла Вентури выполнена с зубчатым рельефом 9 (фиг. 3).Диффузор карбюратора работает следующим образом,При работе двигателя поступающий в карбюратор воздух проходит через проточную часть 3 диффузора 1, одновременно часть потока воздуха движется по продольным газам 4. В последних воздух перемеши вается с топливом, выходящим через выходные окна 7 распылителей 6, образуя топливо воздушную эмульсию, которая, перемещаясь по продольным пазам 4, попадает к горловине сопла Вентури, причем зубчатый рельеф 9 препятствует образованию жидкостной пленки топлива на внутренней поверхности паза 4, В горловине сопла Вентури образовавшаяся в пазе 4 эмульсия повторно перемешивается уже с основным потоком воздуха, причем эмульсия, двигаясь вдоль внутренней поверхности 8, по инерции достигает центральной части основного потока, так что достигается качественное перемешивание топлива и воздуха вследствие большего диспергирования и эффективного испарения жидкого топлива в воздухе, Одновременно двустадийное перемешивание предотвращает оседание капель топлива на стенках смеси- тельной камеры карбюратора, так как эмульсия попадает в центральную часть основного потока воздуха. Этим достигается гомогенность топливовоздушной смеси, которая при сгорании в двигателе образует малое количество токсичных компонентов в отработавших газах,В варианте выполнения диффузора, изображенном на фиг. 4, продольные пазы 4 расположены по секущей к сечению горловины сопла Вентури. Работа такого диффузора аналогична описанной, только при выходе из продольных пазов 4 эмульсия получает вихревое движение, что приводит к увеличению интенсивности испарения жидкого топлива в основном потоке воздуха.Формула изобретения1, Диффузор карбюратора, содержащий проточную часть в виде сопла Вентури, продольные пазы, выполненные на поверхности проточной части и равномерно расположенные.по окружности, и распылители топлива, имеющие сообщенные с проточной частью выходные окна, отличающийся тем, что с целью улучшения смесеобразования и снижения токсичности отработавших газов, продольные пазы выполнены только на входном участке проточной части, а их внутренние поверхности в продольных сечениях выполнены с криволинейной образующей, проходящей от входа сопла Вентури до его горловины, причем выходные окна распылителей топлива расположены на внутренних поверхностях пазов.2. Диффузор по п. 1 отличающийся тем, что внутренняя поверхность каждого паза на участке от выходного окна распылителя топлива до горловины сопла Вентури выполнена с зубчатым рельефом.1451317 9 7 С. Че откр ктн Редактор Л. ВеселовскаяЗаказ 7049/28ВНИИПИ Государственного113035, МосквПроизводственно-полиграфи Составитель Л, КапраловТехред И. Верес КорректоТираж 482 Подписиомитета СССР по делам изобретени
