Линия для изготовления полых керамических изделий методом литья

Номер патента: 1418041

Авторы: Зайцев, Зайчик, Клочай, Михайленко

ZIP архив

Текст

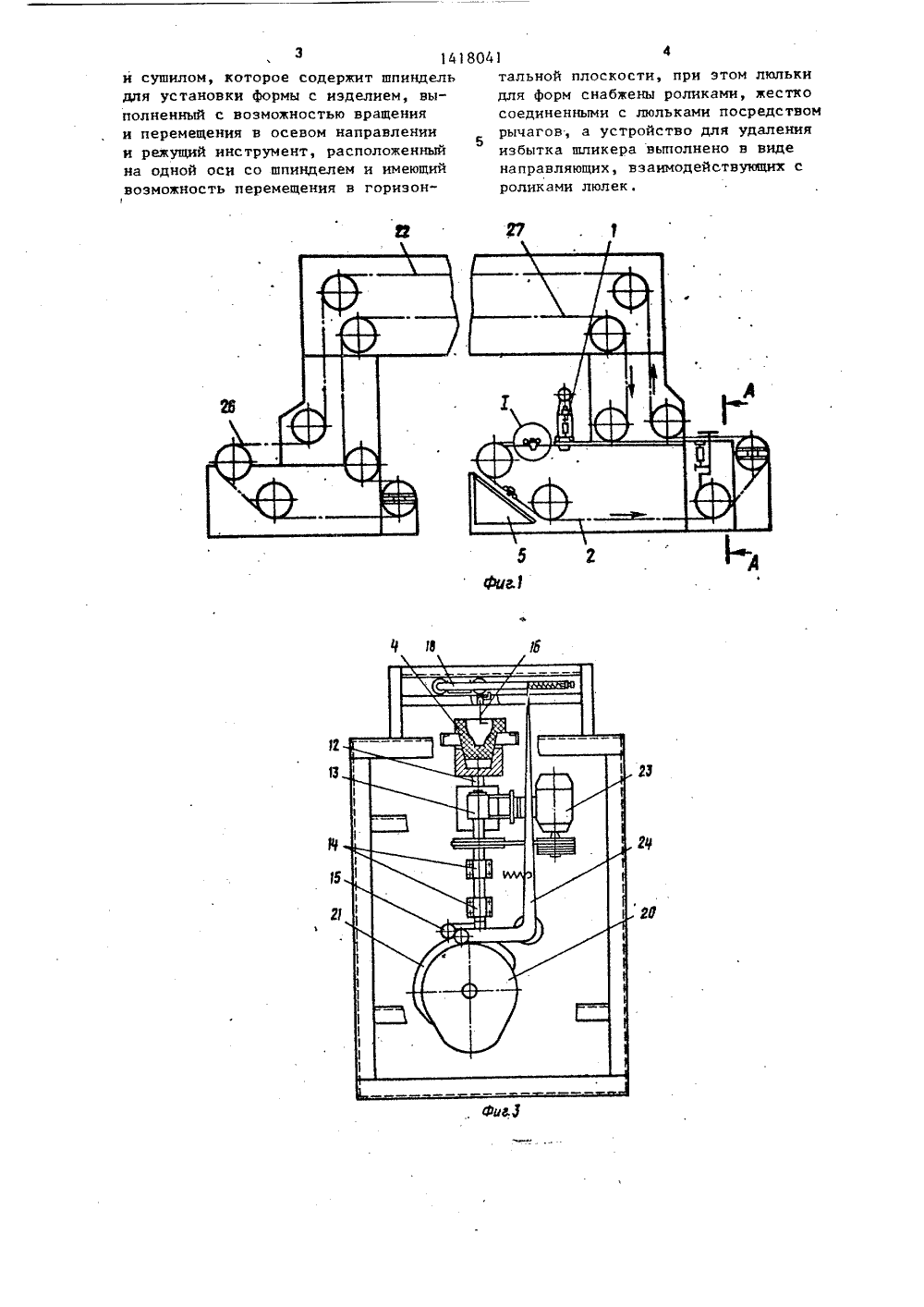

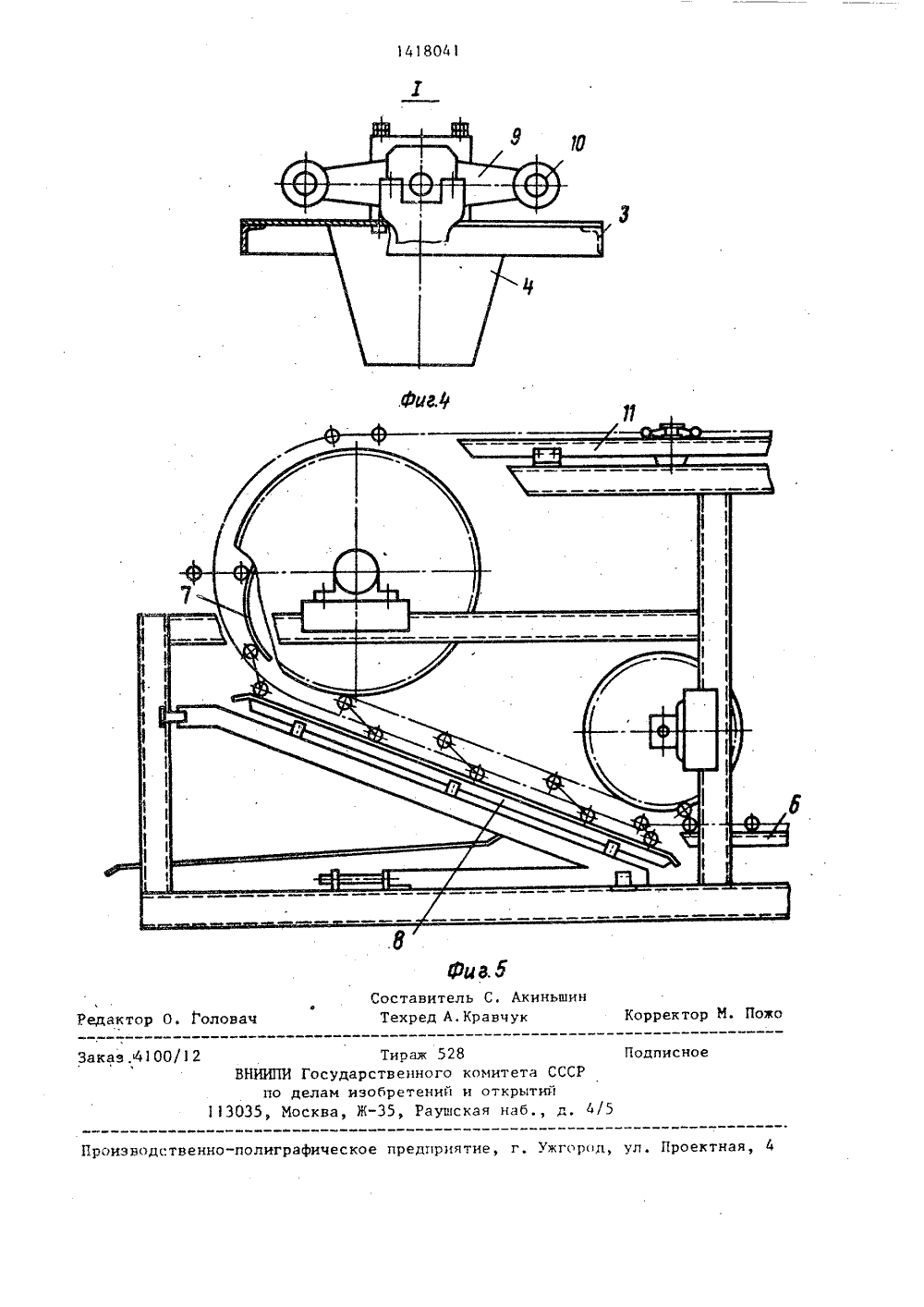

(4 (7 альное про ехнологиче ег ское (72).И.53) 56) 95 М ГОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 4153114/29-3328.10.8623.08,88, БюлЦентральное спо-конструкторскбюро Министеренности УССРЕ.И. Зайцев,Зайчик и А.Я.666,3.041:691Авторское свид0531, кл. В 28атент США В 25 1980.(54) ЛИНИЯ ДЛЯ ИЗГОТОВЛЕНИЯ ПОЛЫХКЕРАМИЧЕСКИХ ИЗДЕЛИЙ МЕТОДОМ ЛИТЪЯ(57) Изобретение относится к произ водству керамических изделий. Цельюизобретения является повышение производительности и качества изделия.Линия для изготовления полых керамических изделий методом литья содер"жит дозатор, вертикально замкнутыйконвейер с люльками 3 для форм 4.После естественной подвялки изделийвнутрь формы с изделием подводитсярежущий инструмент 16, закрепленныйна каретках 18, перемещивающийся вгоризонтальном направлении, в результате чего происходит подрезкакрая черепка, После сушки в местеподрезки под действием температурных напряжений происходит отделениеподрезанного края черепка. 5 ил..Целью изобретения является повышение производительности и качестваизделий,На фиг. 1 предствлена принципиальная схема линии; на Фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - ме 1 10ханизм для обрезки края изделия, видсбоку; на фиг. 4 - узел 1 на фиг.1;на фиг. 5 - принципиальная схема устройства для слива избыточного шликера. 15Линия для изготовления полых керамических изделий методом литья со держит дозатор 1, вертикально-замкнутый цепной конвейер 2 с люльками 3для форм 4, устройство 5 для удаления 2 Оизбытка шликера, включающее направляющие 6-8, На люльках 3 посредетвомрычагов 9 эакрефлены ролики 10. Накаркасе конвейера на участках дозировки, набора черепка и обрезки 25края изделия установлены направляющие 11. Механизм для обрезки краяизделий состоит из шпинделей 12, расположенных на траверсе 13, установленной в направляющих корпусах 14,кнопки траверсы снабжены роликами15. Режущий инструмент 6 установленна поперечной балке 17, закрепленнойна каретках 18. Средство управленияработой механизма для обрезки края .изделий выполнено в виде вала 19с закрепленными на нем кулачками 20и 21. Линия также содержит сушило 22.Линия работает следующим образом.Вертикально-замкнутый конвейер 2, 40приводимый в движение приводом смальтийским механизмом (не показан)совершает прерывистое движение, Люльки 3 с установленными на них формами4 попадают под дозатоРгде Формы 454 заполняются шликером. При дальнейшей транспортировке люлек 3 по горизонтальному участку ролики 10, перемещаясь по направляющим 11, обеспечивают устойчивое положение люлькам3, создавая благоприятные условия50для набора черепка. Удаление избытка шликера из Форм 4 происходит привзаимоцействии роликов 10 с направляющими 7 и 8. При этом посредством55рычагов 9 осуществляются поворот ификсация люлек 3 на заданный угол,выдерживание их в этом положении необходимый промежуток времени и воэвращение в исходное положение. При дальнейшем перемещении люлек 3 происходит естественная подвялка изделий в Фор- мах 4. Затем иэделия попадают на механизм для обрезки края. При этом формы 4 устанавливаются соосно со шпинделями 12, расположенными на траверсе 13, которая совершает верти-. кальное перемещение по направляющим 14 за счет взаимодействия ролика 5 с кулачком 21, формы 4 отделяются от люльки 3 и получают вращение от привода 23. Внутрь формы с изделием подводится режущий инструмент 16, закрепленный на каретках 18, пере-, мещающийся в горизонтальном направлении с помощью рычага 24, взаимодействующего с кулачком 20, в результате чего происходит подрезка края черепка. При этом люльки 3 находятся в Фиксированном положении за счет взаимодействия ролика 10 с направляющими 25. Затем изделия подаются в сушило 22, где высушиваются в Формах 4. При этом в результате разности толщины черепка в месте подрезки под действием температурных напряжений происходит отделение подрезанного края черепка. После этого люльки 3 поступают на горизонтальный участок 26, где происходит выемка изделий из форм 4. Затем люльки 3 с пустыми Формами 4 подаются на горизонтальный участок 27 для досушки форм и далее возвращаются к дозатору.Использование предлагаемой линии позволяет повысить производительность, механизировать операцию обрезки края изделия, улучшить качество изделий эа счет получения изделий с заданными параметрами по высоте, сохранения структуры черепка вследствие их обработки в сыром виде.Формула изобретения Линия для изготовления полых керамических изделий методом литья, содержащая последовательно установленные дозатор, вертикально-замкнутый цепной конвейер с люльками для форм, устройство для удаления избытка шликера., сушило, о т л и ч а ю щ а я с я тем, что, с целью повышения производительности и качества изделий, она снабжена механизмом для обрезки края изделия, установленным между устрой- ством для удаления избытка шликераз141 и сушилом, которое содержит шпиндель для установки формы с изделием, выполненный с воэможностью вращения и перемещения в осевом направлении и режущий инструмент, расположенный на одной оси со шпинделем и имеющий возможность перемещения в горизон 80414тальной плоскости, при этом люлькидля форм снабжены роликами, жесткосоединенными с люльками посредствомрычагов, а устройство для удаленияизбытка шликера выполнено в виденаправляющих, взаимодействующих сроликами люлек.актор 0 Корректор М. Помо вач акая,4100/1 Тираж 528 ВНИИПИ Государственного комитета ССС по делам изобретений и открытий 035, Москва, Ж, Раушская наб., д.

Смотреть

Заявка

4153114, 28.10.1986

ЦЕНТРАЛЬНОЕ СПЕЦИАЛЬНОЕ ПРОЕКТНО-КОНСТРУКТОРСКО ТЕХНОЛОГИЧЕСКОЕ БЮРО МИНИСТЕРСТВА ЛЕГКОЙ ПРОМЫШЛЕННОСТИ УССР

ЗАЙЦЕВ ЕФИМ ИОСИФОВИЧ, МИХАЙЛЕНКО ВАСИЛИЙ ИВАНОВИЧ, ЗАЙЧИК ЛЕОНИД ИЛЬИЧ, КЛОЧАЙ АНДРЕЙ ЯКОВЛЕВИЧ

МПК / Метки

МПК: B28B 1/26

Метки: керамических, линия, литья, методом, полых

Опубликовано: 23.08.1988
