Установка обслуживания кассет воздухоочистителей систем питания воздухом двигателей гусеничных машин

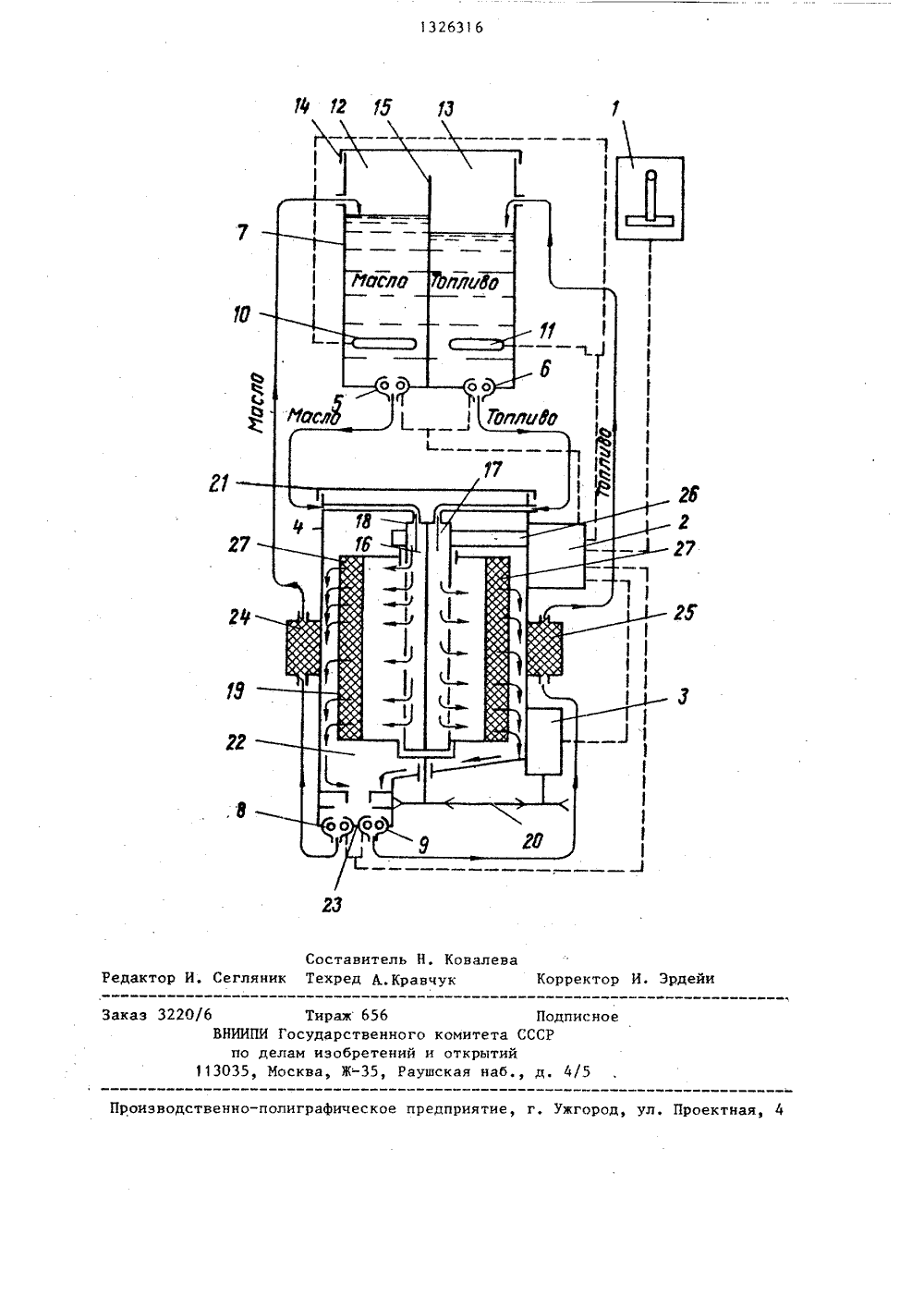

;.; д . САНИЕ ИЗОБРЕТ К А ВТОРСКОМУ ЕЛЬСТВУ 28Недзельск чивающие но с по.Вф АРСТВЕННЫЙ НОМИТЕТ СССРЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) Авторское свидетельство СССРВ 997745, кл, В 01 В 41/00, 1981.(54) УСТАНОВКА ОБСЛУЖИВАНИЯ КАССЕТВОЭДУХООЧИСТИТЕЛЕЙ СИСТЕМ ПИТАНИЯВОЗДУХОМ ДВИГАТЕЛЕЙ ГУСЕНИЧНЫХ МАШИН(57) Изобретение относится к техническому обслуживанию гусеничных машин, в частности к обслуживанию кассет воздухоочистителей. Его использование позволит повысить эффективностьустановки и выполнить полный цикл обслуживания одновременно четырех кассет с меньшими затратами времени,Установка обслуживания кассет воздухоочистителей содержит источник электрического тока и устройство для промывки кассет, промасливания кассет иудаления излишков масла иэ кассет.Данная установка снабжена установленным по оси обоймы и выполненным с отверстиями двухполостным распылителем,размещенными в днище двумя откачивающими насосами, расположенной между ними задвижкой, установленными на барабане и соединенными с откачивающими насосамифильтрами, при этом выполненное в виде бака нагревательное устроиствоснабжено соединенными с распылителеми установленными в нижней части двумянагнетающими насосами, прикрепленнойк днищу бака вертикальной перегородкой, делящей его на секции и установленными в секциях нагревательными эле-.ментами, а нагнетающие и отканасосы соединены соответственлостями распылителя и баком, 1326316 2Изобретение относится к эксплуатации гусеничных машин, а именно к ихтехническому обслуживанию, у которыхсистема питания двигателя воздухомсодержит воздухоочистители с кассетами, имеющими набивку из металлическойканители.Цель изобретения - повышение эффективности установки и выполнениеполного цикла обслуживания одновременно четырех кассет с меньшими затратами времени,.На чертеже представлена схемаустановки обслуживания кассет воэдухоочистителей систем питания воздухомдвигателей гусеничных машин с установленными в ней кассетами воздуха"очистителей, разрез.Установка включает источник электрического тока 1 (стационарная сетьпеременного трехфазного тока 220//380 В или силовая установка переменного трехфазного тока 220/380 В подподвижной мастерской техническогообслуживания), связанный через пультуправления 2 с электродвигателем3, установленным на. барабане 4, сэлектродвигателями нагнетающих насосов5 и б, установленными в нижней частибака 7, и откачивающих насосов 8 и 9,установленных в нижней части барабана4, с нагревательными элементами 10 и11, расположенными в секциях 12 и 13бака 7, имеющего крышку 14 и перегородку 15,Нагнетающие насось 1 5 и 6 соединены с полостями 16 и 17, установленным по оси барабана 4 двухполостнымраспылителем 18 с отверстиями, на котором установлена вращающая четырехсторонняя обойма 19, связанная черезредуктор 20 с электроцвигателем 3,Барабан 4 имеет крьппку 21 и топливомаслосборник 22, соединенный черездвухходовую задвижку 23 с откачивающими насосами 8 и 9, которые соединены через фильтры 24 и 26 с баком 7.ВБарабан 4 жестко связан кронштейном. 26. с распылителем 18 и включает кассеты 27.Работа установки при обслуживании кассет воздухоочистителей заключается в следующем.В секции 13 и 2 бака 7 заливается соответственно 100 л топлива и 60 л масла и с пульта управления 2 включаются нагревательные элементы 10 и 11. После подогрева топлива до60 С и масла до 100 С четыре, требующие обслуживания, одинаковые кассеты 27 устанавливаются в обойму 9,После этого барабан 4 закрываетсякрышкой 21, двухходовая задвижка 23устанавливается в положение, обеспечивающее доступ к откачивающему насосу 9,и с пульта управления 2 запус О каются электродвигатель 3 и электродвигатели нагнетающего насоса 6 и откачивающего 9. Момент от электродвигателя 3 через редуктор 20 передается на четырехстороннюю обойму 19,вра щая ее относительно распылителя 18.Одновременно с этим нагнетающим насосом б подается нагретое топливо изсекции 13 бака 7 в полость 17 распылителя 18 и через имеющиеся в нем от верстия под давлением направляетсяна поверхность вращающихся вместе собоймой 19 кассет 27. Под воздействием давления струй и центробежныхсил (после попадания топлива внутрь 25 кассет) топливо проходит через канитель кассет, уклекая за собой осевшую на канители пыль, и вместе с нейвыбрасывается на стенку барабана 4,стекая по ней в топливомаслосборник 30 22, откуда через двухходовую задвижку 23 откачивающим насосом 9 черезфильтр 25 возвращается в секцию 13бака 7, По окончании промывки кассетс пульта упра.вления 2 выключается 35электродвигатель нагнетающего насоса 6. Из продолжающихся вращатьсявместе с обоймой 19 кассет 27 подвоздействием центробежных сил уда-ляются остатки промывочного топлива, возвращаемые насосом 9 черезфильтр 25 в секцию 13 бака 7. Послеудаления остатков топлива из кассетс пульта управления 2 выключаетсяэлектродвигатель откачивающего насоса 9 и топливомаслосборник 22 двухходовой задвижкой 23 соединяется соткачивающим насосом 8 и с пультауправления 2 запускаются электродвигатели нагнетающего насоса 5 и откачивающего насоса 8,1 орячее масло из секции 12 бака 7 нагнетающим насосом 5подается в полость 16 распылителя 18и через имеющиеся в нем отверстия направляется на поверхность продолжающих вращаться вместе с обоймой 19 кассет 5527 и под воздействием давления струйи центробежных сил масло проходит через канитель кассет 27, промасливая их и отбрасываясь на стенки бараба з 13263 на 4 стекает в топливомаслосборник 22 и через двухходовую задвижку 23 откачивающим насосом 8 через фильтр 24 возвращается в секцию 12 бака 7, По окончании промасливания кассет5 с пульта управления 2 выключается электродвигатель нагнетающего насоса 5, а из продолжающихся вращаться с обоймой 18 кассет 27 под действием центробежных сил удаляются излишки масла, которые, попадая в топливомаслосборник и двухходовую задвижку 23, откачивающим насосом 8 через фильтр 24 возвращается в секцию 12 бака 7. По окончании удаления из кассет 27 излишков масла с пульта управления выключается электродвигатель откачивающего насоса 8. После оста- носки обоймы 19 открывается крышка 21 2 О и обслуженные кассеты 27 вынимаются из обоймы 19, в которую устанавливается очередная партия (четыре штуки) кассет, подлежащих обслуживанию.Использование данного изобретения 25 позволяет сократить число устройств для обеспечения полного цикла обслуживания кассет воздухоочистителей с трех до одного, производить одновременно обслуживание четырех кассет (вместо одной) и тем самым сократить продолжительность и трудоемкость их обслуживания не менее, чем в четыре раза, что особенно важно при обслуживании группы машин, уменьшить экономические и материальные затраты на35 изготовление необходимого оборудования и обеспечить его размещение на меньшей площади.Основным преимуществом изобретения является повышение эффективности установки в 4 раза путем выполнения всего цикла обслуживания (промывка,удаление остатков топлива, промасливание и удаление излишков масла) одновременно для четырех кассет воздухоочистителеи.Формула изобретенияУстановка обслуживания кассет воздухоочистителей систем питания воздухом двигателей гусеничных машин, содержащая нагревательное устройство и устройство для промасливания кассет и удаления излишков масла, представляющее собой барабан с крышкой и редуктором под днищем, внутри которого установлена вращающаяся четырехсторонняя обойма, а на наружной поверхности размещен электродвигатель, связанный через пульт управления с источником электрического тока, о т - л и ч а ю щ а я с я тем, что, с целью повышения эффективности установки с меньшими затратами времени, установка снабжена установленным по оси обоймы и выполненным с отверстиями двухполостным распыпителем,размещенными в днище двумя откачивающими насосами, расположенной между ними задвижкой, установленными на барабане и соединенными с откачивающими насосами фильтрами, при этом выполненное в виде бака нагревательное устройство снабжено соединенными с распылителем и установленными в нижней части двумя нагнетающими насосами, прикрепленной к днищу бака вертикальной перегородкой, делящей его на секции и установленными в секциях нагревательными элементами, а нагнетающие и откачивающие насосы соединены соответственно с полостями распылителя и баком.% Я 5 ц Составитель Н. КовалеваСегляник Техред А.Кравчук орректор И. Эрдейи Редактор сно кая наб. оизводственно-полиграфическое предприятие, г, Ужгород, ул. Проектная Заказ 3220/6 Тираж 656 ВНИИПИ Государственного по делам изобретений и 113035, Москва, Ж, Раув
