Способ изготовления колец из прутка и устройство для его осуществления

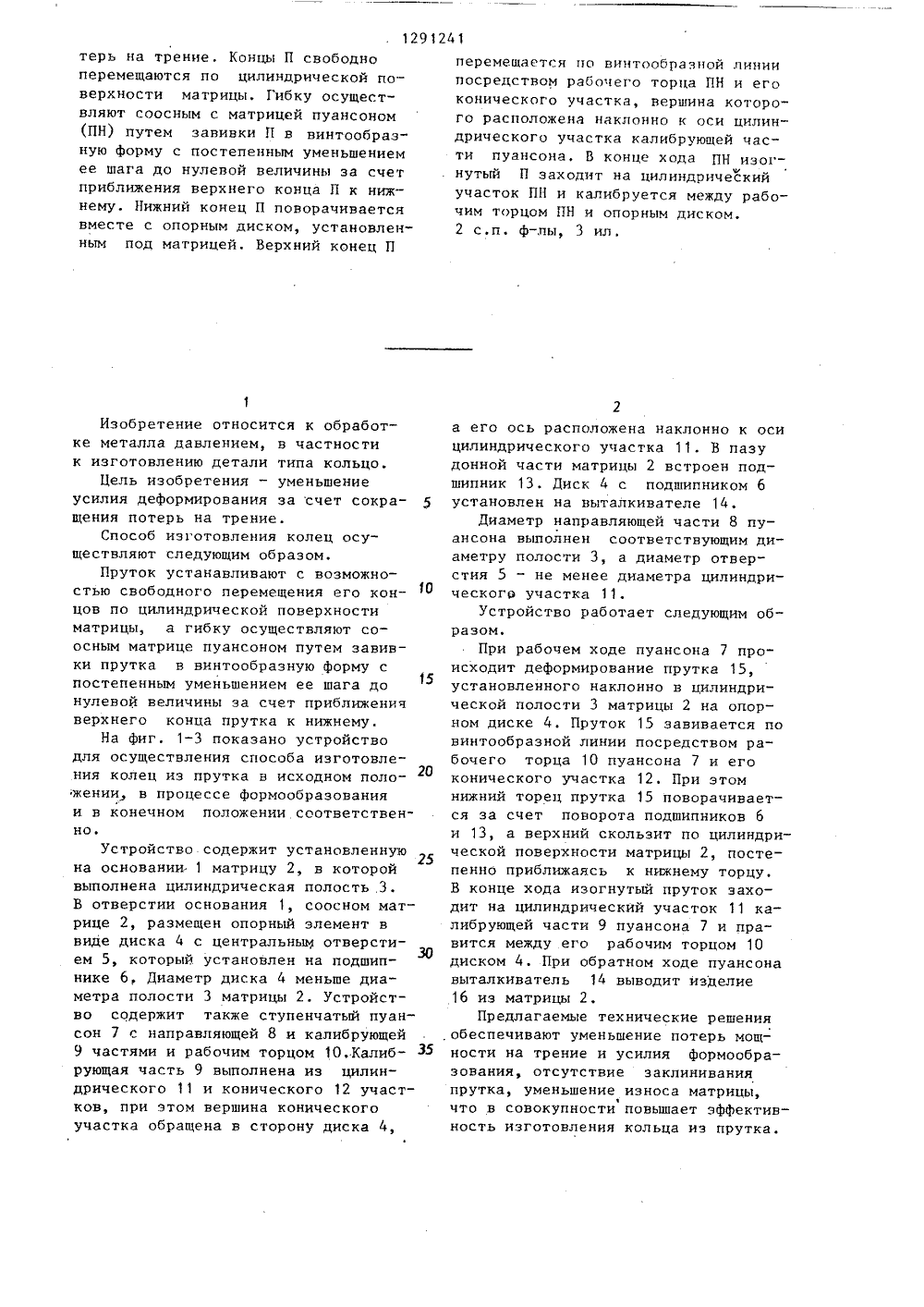

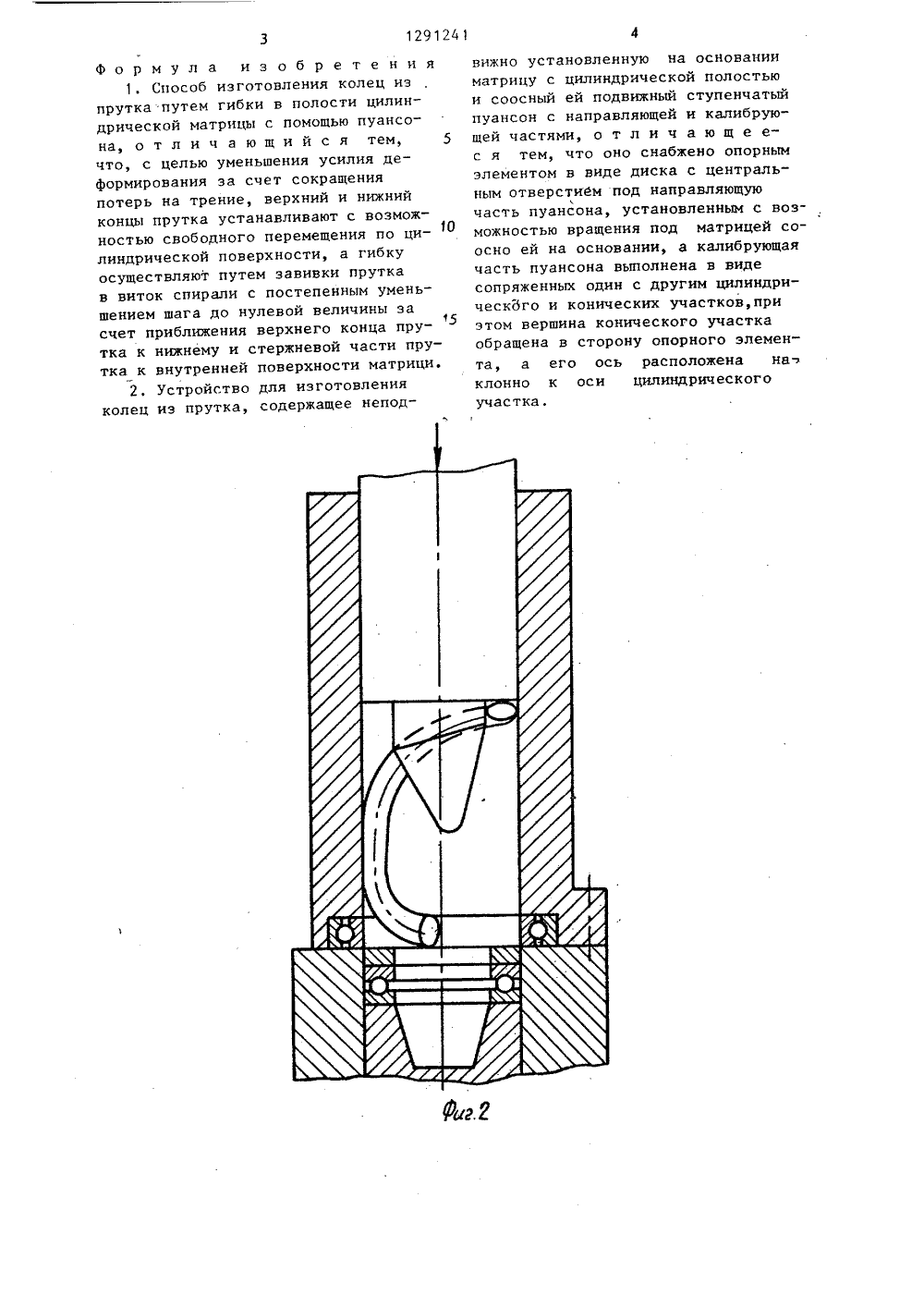

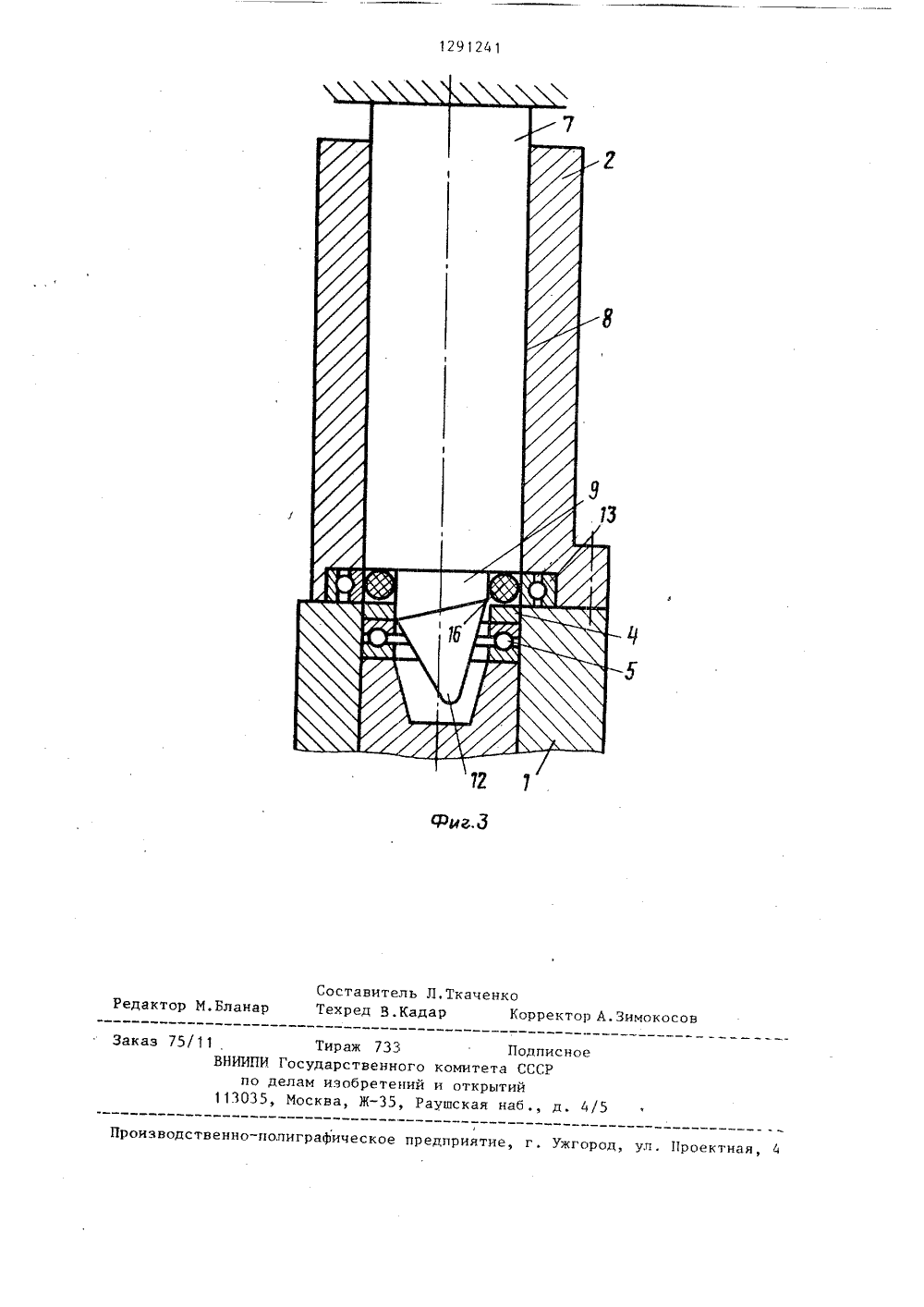

(54) СПОСОБ ИЗГОТОВЛЕНИЯ КОЛЕЦ ИЗПРУТКА И УСТРОЙСТВО ДЛЯ ЕГО ОСЛ 1 ЕСВЛЕНИЯ(57) Изобретение относится к обработке металлов давлением, в частности к технологии и оснастке для изготовления колец иэ прутка (П).Цельизобретения - уменьшение усилия деформирования за счет сокращения поТодно ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ1291241 терь на трение. Концы П свободноперемещаются по цилиндрической поверхности матрицы. Гибку осуществляют соосным с матрицей пуансоном(ПН) путем завивки П в винтообразную форму с постепенным уменьшениемее шага до нулевой величины эа счетприближения верхнего конца П к нижнему. Нижний конец П поворачиваетсявместе с опорным диском, установленным под матрицей. Верхний конец П Изобретение относится к обработке металла давлением, в частности к изготовлению детали типа кольцо.Цель изобретения - уменьшение усилия деформирования за счет сокращения потерь на трение.Способ изготовления колец осуществляют следующим образом,Пруток устанавливают с возможностью свободного перемещения его концов по цилиндрической поверхности матрицы, а гибку осуществляют соосным матрице пуансоном путем завивки прутка в винтообразную форму с постепенным уменьшением ее шага до нулевой величины за счет приближения верхнего конца прутка к нижнему.На фиг. 1-3 показано устройство для осуществления способа изготовления колец из прутка в исходном положении в процессе формообразования и в конечном положении соответственно.Устройство содержит установленную на основании. 1 матрицу 2, в которой выполнена цилиндрическая полость .3. В отверстии основания 1, соосном матрице 2, размещен опорный элемент в виде диска 4 с центральныщ отверстием 5, который установлен на подшип 30 нике 6, Диаметр диска 4 меньше диаметра полости 3 матрицы 2. Устройство содержит также ступенчатый пуансон 7 с направляющей 8 и калибрующей 9 частями и рабочим торцом 10,Калибрующая часть 9 выполнена из цилиндрического 11 и конического 12 участков, при этом вершина конического участка обращена в сторону диска 4,перемешается по винтообразной линии посредством рабочего торца ПН и его конического участка, вершина которого расположена наклонно к оси цилиндрического участка калибрующей части пуансона. В конце хода ПН изогнутый П заходит на цилиндрический участок ПН и калибруется между рабочим торцом ПН и опорным диском, 2 с.п. Ф-лы, 3 ил. а его ось расположена наклонно к осицилиндрического участка 11. В пазудонной части матрицы 2 встроен подшипник 13, Диск 4 с подшипником 6установлен на выталкивателе 14.Диаметр направляющей части 8 пуансона выполнен соответствующим диаметру полости 3, а диаметр отверстия 5 - не менее диаметра цилиндрического участка 11,Устройство работает следующим образом,При рабочем ходе пуансона 7 происходит деформирование прутка 15,установленного наклонно в цилиндрической полости 3 матрицы 2 на опорном диске 4. Пруток 15 завивается повинтообразной линии посредством рабочего торца 10 пуансона 7 и егоконического участка 12. При этомнижний торец прутка 15 поворачивается за счет поворота подшипников 6и 13, а верхний скользит по цилиндрической поверхности матрицы 2, постепенно приближаясь к нижнему торцу.В конце хода изогнутый пруток заходит на цилиндрический участок 11 калибрующей части 9 пуансона 7 и правится между его рабочим торцом 10диском 4, При обратном ходе пуансонавыталкиватель 14 выводит изделие16 из матрицы 2.Предлагаемые технические решения,обеспечивают уменьшение потерь мощности на трение и усилия формообразования, отсутствие заклиниванияпрутка, уменьшение износа матрицы,что в совокупности повышает эффективность изготовления кольца из прутка.формула изобретения1. Способ изготовления колец из прутка путем гибки в полости цилиндрической матрицы с помощью пуансона, о т л и ч а ю щ и й с я тем, 5 что, с целью уменьшения усилия деформирования за счет сокращенияпотерь на трение, верхний и нижний концы прутка устанавливают с возможностью свободного перемещения по ци 10 линдрической поверхности, а гибку осуществляют путем завивки прутка в виток спирали с постепенным уменьшением шага до нулевой величины за счет приближения верхнего конца пру 5 тка к нижнему и стержневой части прутка к внутренней поверхности матрици.2, Устройство для изготовления колец из прутка, содержащее неподвижно установленную на основании матрицу с цилиндрической полостью и соосный ей подвижный ступенчатый пуансон с направляющей и калибрующей частями, о т л и ч а ю щ е ес я тем, что оно снабжено опорным элементом в виде диска с центральным отверстием под направляющую часть пуансона, установленным с возможностью вращения под матрицей соосно ей на основании, а калибрующая часть пуансона выполнена в виде сопряженных один с другим цилиндрическдго и конических участков,при этом вершина конического участка обращена в сторону опорного элемента, а его ось расположена наклонно к оси цилиндрическогоучастка.1291241 Составитель Л.ТкаченкоТехред В,Кадар Корректор А.Зимокосов Редактор М.Бланар Заказ 75/11 Тираж 733 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5
