Способ изготовления нагревательного модуля

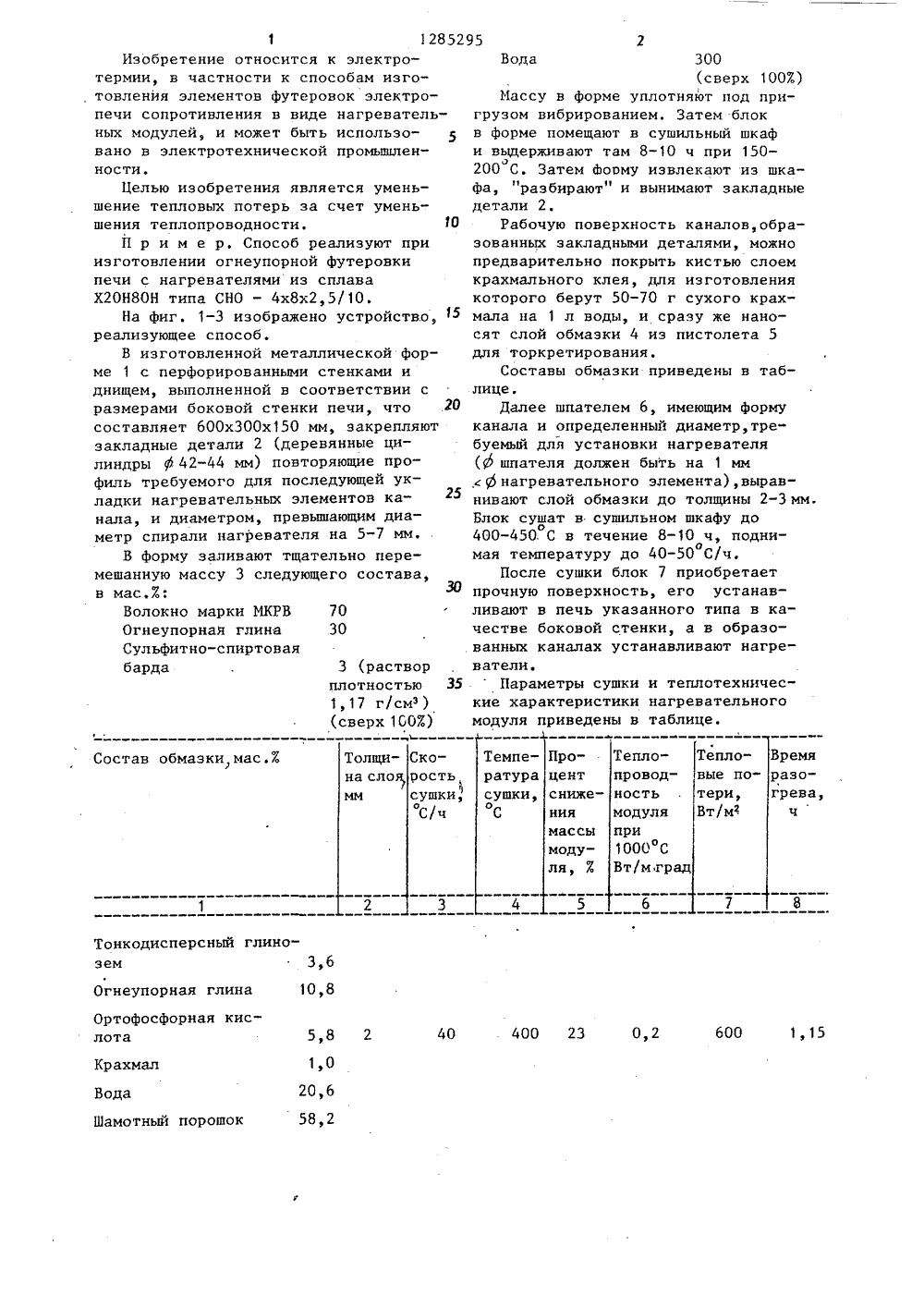

(19) (11) ЕТЕНИ ЬСТ ой ку в фор) массы, ф установк евателей, тем, что х наг й с я тепл в кан а ю щ тель-,техмитли вых поте целью уменьше проводности, телей в кана ньшения т ет становкои нагр ско- обо ова- слой л 8-1 ние А.П 3,6-6 1,0- 5,8-6 20,6-2 ССР1983.НАГРЕй зали 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОЛИСАНИЕ И К АВТОРСКОМУ СВИДЕ(71) Всесоюзный научно-исследовский проектно-конструкторский инологический институт электротеческого оборудования и ОтделениВсесоюзного научно-исследователго института электротермическогрудования в г. Харькове(56) Электротермическое оборудоСправочник под ред. АльтгаузенМ.: Энергия, 1980, с. 397.Авторское свидетельство СУ 1109019, кл. Н 05 В 3/28,(54)(57) СПОСОБ ИЗГОТОВЛЕНИЯВАТЕЛЬНОГО МОДУЛЯ, включающи 51) 4 ) 27 0 1/06 Н 05 В 3/28 у волокнистои изоляцио рмование каналов, сушк ах на последние наносят послед тельно слой крахмального клея и обмазки толщиной 2-3 мм, после проводят термообработку при 400 при скорости подъема температуро50 С/ч, причем обмазка содержит дующие компоненты, мас.7Огнеупорная глина 10, ТонкодисперсныйглиноземКрахмалОртофосфорная кислотаВодаШамотный п орошок Осталь(сверх 1 СОЕ) ТеплоТепловые поВремя разогрева,чПроцентснижеТемпеСостав обмазки,мас.7. СкоТолщина слоя проводность ратура сушки, С рость,сушки,С/ч терн, Вт/м 2 модуляпри1000 СВт/м град ния массы модуля, 3 Ортофосфорная кислота 600 1, 15 0,2 400 23 40 5,8 2 1,0 Крахмал 20,6 Вода 58,2 Шамотньп порошок 1 12852Изобретение относится к электротермии, в частности к способам изготовления элементов футеровок электропечи сопротивления в виде нагревательных модулей, и может быть использовано в электротехнической промышленности,Целью изобретения является уменьшение тепловых потерь за счет уменьшения теплопроводности. 10П р и м е р. Способ реализуют приизготовлении огнеупорной футеровкипечи с нагревателями из сплаваХ 20 Н 80 Н типа СНО - 4 х 8 х 2,5/10.На фиг. 1-3 изображено устройство, 15реализующее способ.В изготовленной металлической форме 1 с перфорированными стенками иднищем, выполненной в соответствии сразмерами боковой стенки печи, что 20составляет 600 х 300 х 150 мм, закрепляютзакладные детали 2 (деревянные цилиндры ф 42-44 мм) повторяющие профиль требуемого для последующей укладки нагревательных элементов канала, и диаметром, превышающим диаметр спирали нагревателя на 5-7 мм.В форму заливают тщательно перемешанную массу 3 следующего состава,в мас,7.: 30Волокно марки МКРВ 70Огнеупорная глина 30Сульфитно-спиртоваябарда Тонкодисперсный глинозем 3,6 Огнеупорная глина 10,8 300(сверх 1007.)Массу в форме уплотняют под пригрузом вибрированием. Затем блокв форме помещают в сушильный шкафи выдерживают там 8-10 ч при 150200 С. Затем Фоому извлекают из шкафа, "разбирают" и вынимают закладныедетали 2Рабочую поверхность каналов,образованных закладными деталями, можнопредварительно покрыть кистью слоемкрахмального клея, для изготовлениякоторого берут 50-70 г сухого крахмала на 1 л воды, и сразу же наносят слой обмазки 4 из пистолета 5для торкретирования,Составы обмазки приведены в таблице.Далее шпателем 6, имеющим формуканала и определенный диаметр,требуемый для установки нагревателя(Д шпателя должен быть на 1 мм1 о нагревательного элемента),выравнивают слой обмазки до толщины 2-3 мм,Блок сушат в сушильном шкафу доо400-450. С в течение 8-10 ч, подниомая температуру до 40-50 С/ч.После сушки блок 7 приобретаетпрочную поверхность, его устанавливают в печь указанного типа в качестве боковой стенки, а в образованных каналах устанавливают нагреватели.Параметры сушки и теплотехнические характеристики нагревательногомодуля приведены в таблице.1285295 2 3 ) 4 зем 12,0 6,0 400 25 0,21 630 1,1 25,5 49,9 6,2 зем 12,5 660 450 20 0,22 1,2 1,6 29,7 43,8 Тонкодисперсный глиноОгнеупорная глина Ортофосфорная кислота КрахмалВодаШамотный порошок Тонкодисперсный глиноОгнеупорная глина Ортофосфорная кислота КрахмалВода Шамотный порошок 13 2 40 6,2 3 50 Продолжение таблицы ь 71285295 Составитель Р. Малько Техред Н.Глущенко тор Г, Решетник ванов дак Тираж 544НИИПИ Государственного комитета СССРпо делам изобретений и открытий035, Москва, Ж, Раушская наб д. 33/42 писное а
