Обрамление проема в стенке судового помещения под иллюминатор

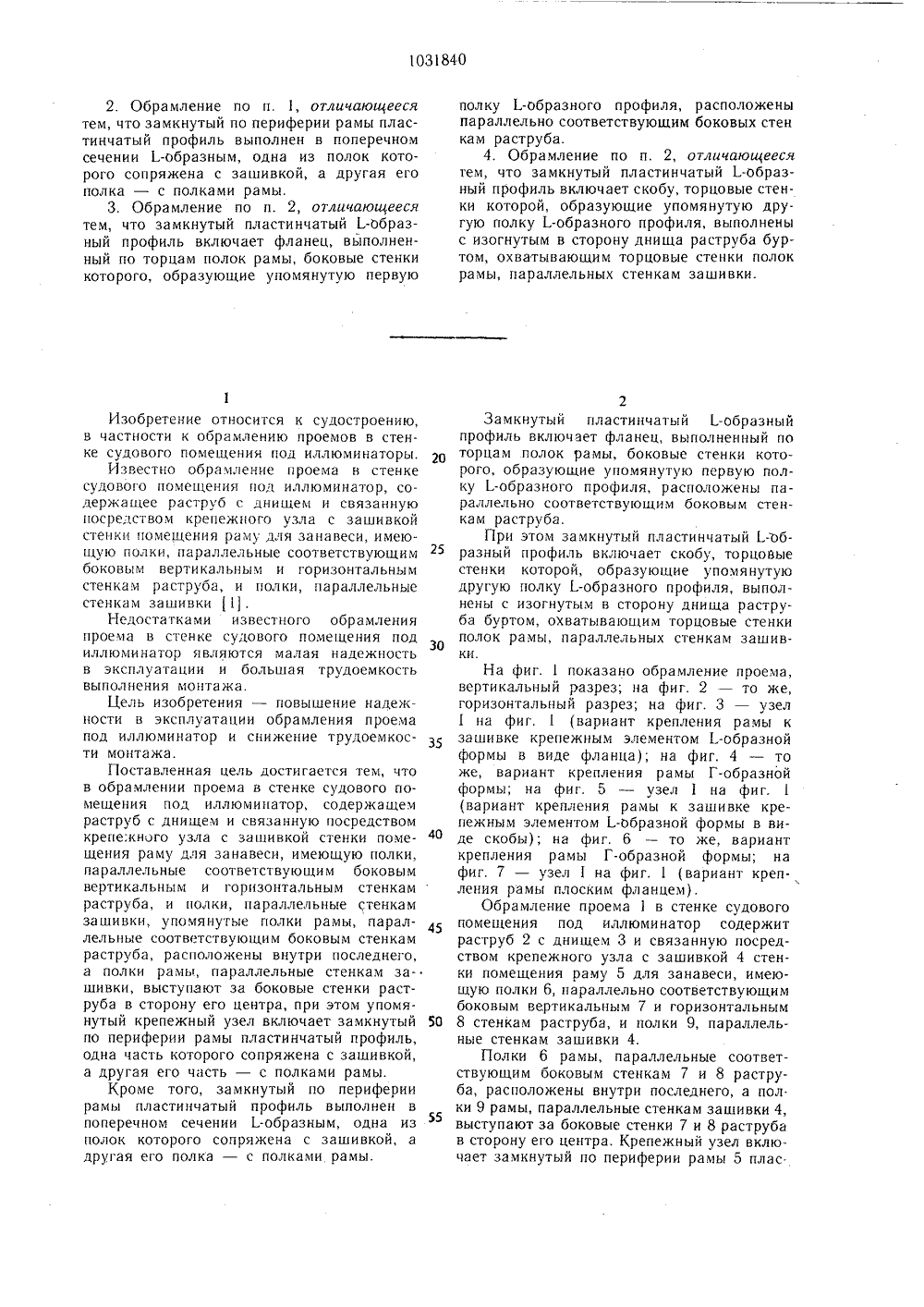

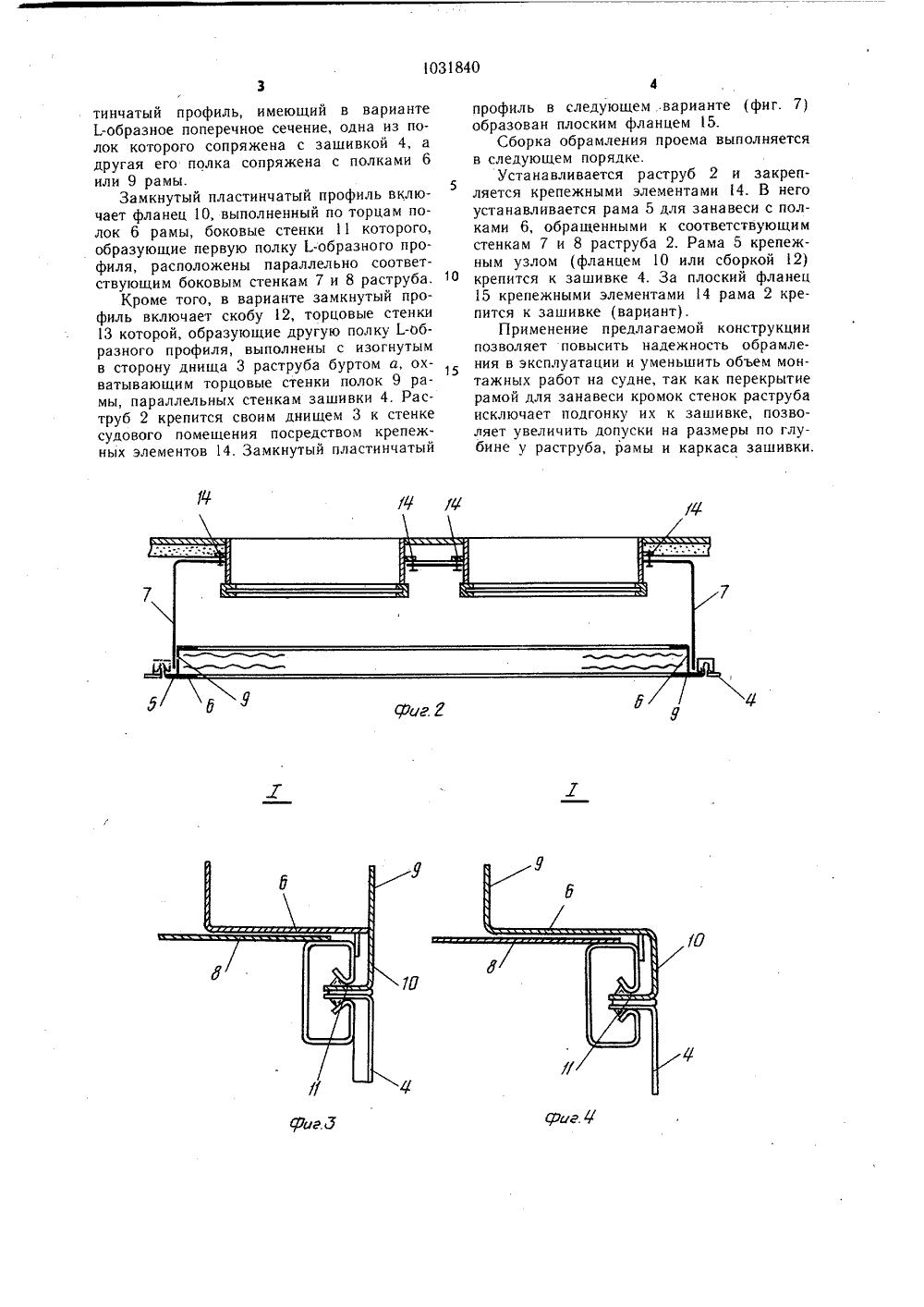

1031840 2. Обрамление по п. 1, отличающееся тем, что замкнутый по периферии рамы пластинчатый профиль выполнен в поперечном сечении 1.-образным, одна из полок которого сопряжена с зашивкой, а другая его полка - с полками рамы.3, Обрамление по п. 2, отличающееся тем, что замкнутый пластинчатый 1.-Образный профиль включает фланец, вйполненный по торцам полок рамы, боковые стенки которого, образующие упомянутую первую Изобретение относится к судостроению, в частности к обрамлению проемов в стенке судового помещения под иллюминаторы.Известно обрамление проема в стенке судового помещения под иллюминатор, содержащее раструб с днищем и связанную посредством крепежного узла с зашивкой стенки помещения раму для занавеси, имеющую полки, параллельные соответствующим боковым вертикальным и горизонтальным стенкам раструба, и полки, параллельные стенкам зашивки 1) .Недостатками известного обрамления проема в стенке судового помещения под иллюминатор являются малая надежность в эксплуатации и большая трудоемкость выполнения монтажа.Цель изобретения - повышение надежности в эксплуатации обрамления проема под иллюминатор и снижение трудоемкости монтажа.Поставленная цель достигается тем, что в обрамлении проема в стенке судового помещения под иллюминатор, содержащем раструб с днищем и связанную посредством крепе;кного узла с зашивкой стенки поме щения раму для занавеси, имеющую полки, параллельные соответствующим боковым вертикальным и горизонтальным стенкам раструба, и полки, параллельные стенкам зашивки, упомянутые полки рамы, пардл лельные соответствующим боковым стенкам раструба, расположены внутри последнего, а полки рамы, параллельные стенкам зашивки, выступают за боковые стенки раструба в сторону его центра, при этом упомянутый крепежный узел включает замкнутый 0 по периферии рамы пластинчатый профиль, одна часть которого сопряжена с зашивкой, а другая его часть - с полками рамы.Кроме того, замкнутый по периферии рамы пластинчатый профиль выполнен в поперечном сечении 1.-образным, одна из полок которого сопряжена с зашивкой, а другая его полка - с полками рамы. полку 1.-образного профиля, расположены параллельно соответствующим боковых стен кам раструба.4. Обрамление по и. 2, отличающееся тем, что замкнутый пластинчатый 1.-образный профиль включает скобу, торцовые стенки которой, образующие упомянутую другую полку 1.-образного профиля, выполнены с изогнутым в сторону днища раструба буртом, охватывающим торцовые стенки полок рамы, параллельных стенкам зашивки. 2Замкнутый пластинчатый 1.-образный профиль включает фланец, выполненный по торцам полок рамы, боковые стенки которого, образующие упомянутую первую полку 1.-образного профиля, расположены параллельно соответствующим боковым стенкам раструба.При этом замкнутый пластинчатый 1.-образный профиль включает скобу, торцовые стенки которой, образующие упомянутую другую полку 1.-Образного профиля, выполнены с изогнутым в сторону днища раструба буртом, охватывающим торцовые стенки полок рамы, параллельных стенкам зашивки.На фиг.показано обрамление проема, вертикальный разрез; на фиг. 2 - то же, горизонтальный разрез; на фиг. 3 - узел 1 на фиг, 1 (вариант крепления рамы к зашивке крепежным элементом 1.-образной формы в виде фланца); на фиг. 4 - то же, вариант крепления рамы Г-образной формы; на фиг. 5 - узел 1 на фиг. 1 (вариант крепления рамы к зашивке крепежным элементом 1.-образной формы в виде скобы); на фиг. 6 - то же, вариант крепления рамы Г-образной формы; на фиг. 7 - узел 1 на фиг. 1 (вариант крепления рамы плоским фланцем).Обрамление проема 1 в стенке судового помещения под иллюминатор содержит раструб 2 с днищем 3 и связанную посредством крепежного узла с зашивкой 4 стенки помещения раму 5 для занавеси, имеющую полки 6, параллельно соответствующим боковым вертикальным 7 и горизонтальным 8 стенкам раструба, и полки 9, параллельные стенкам зашивки 4.Полки 6 рамы, параллельные соответствующим боковым стенкам 7 и 8 раструба, расположены внутри последнего, а пол. ки 9 рамы, параллельные стенкам зашивки 4, выступают за боковые стенки 7 и 8 раструба в сторону его центра. Крепежный узел включает замкнутый по периферии рамы 5 плас.тинчатый профиль, имеющий в варианте 1;образное поперечное сечение, одна из полок которого сопряжена с зашивкой 4, а другая его полка сопряжена с полками 6 или 9 рамы.5Замкнутый пластинчатый профиль включает фланец 10, выполненный по торцам полок 6 рамы, боковые стенки 11 которого, образующие первую полку 1.-образного профиля, расположены параллельно соответствующим боковым стенкам 7 и 8 раструба. 10Кроме того, в варианте замкнутый профиль включает скобу 12, торцовые стенки 13 которой, образующие другую полку 1.-образного профиля, выполнены с изогнутым в сторону днища 3 раструба буртом а, охватывающим торцовые стенки полок 9 рамы, параллельных стенкам зашивки 4. Раструб 2 крепится своим днищем 3 к стенке судового помещения посредством крепежных элементов 14. Замкнутый пластинчатый 4профиль в следующем варианте (фиг. ) образован плоским фланцем 15.Сборка обрамления проема выполняется в следующем порядке.Устанавливается раструб 2 и закрепляется крепежными элементами 14. В него устанавливается рама 5 для занавеси с полками 6, обращенными к соответствующим стенкам 7 и 8 раструба 2. Рама 5 крепежным узлом (фланцем 1 О или сборкой 12) крепится к зашивке 4. За плоский фланец 15 крепежными элементами 14 рама 2 крепится к зашивке (вариант).Применение предлагаемой конструкции позволяет повысить надежность обрамления в эксплуатации и уменьшить объем монтажных работ на судне, так как перекрытие рамой для занавеси кромок стенок раструба исключает подгонку их к зашивке, позволяет увеличить допуски на размеры по глубине у раструба, рамы и каркаса зашивки.Старыхс комитета и откры ская на ул,Редактор С. ЮскоЗаказ 5306/22 ВНИИП по 113035, М илиал ПППСоставительТехред И. ВеТираж 460 Государственного елам изобретений сква, Ж - 35. Рауш Патент, г. Ужгор Корректор Г. РешетнПодписноеСССРийд. 4/5Проектная, 4
