Формирователь импульсов

Номер патента: 999145

Авторы: Смирнов, Смирнова

ZIP архив

Текст

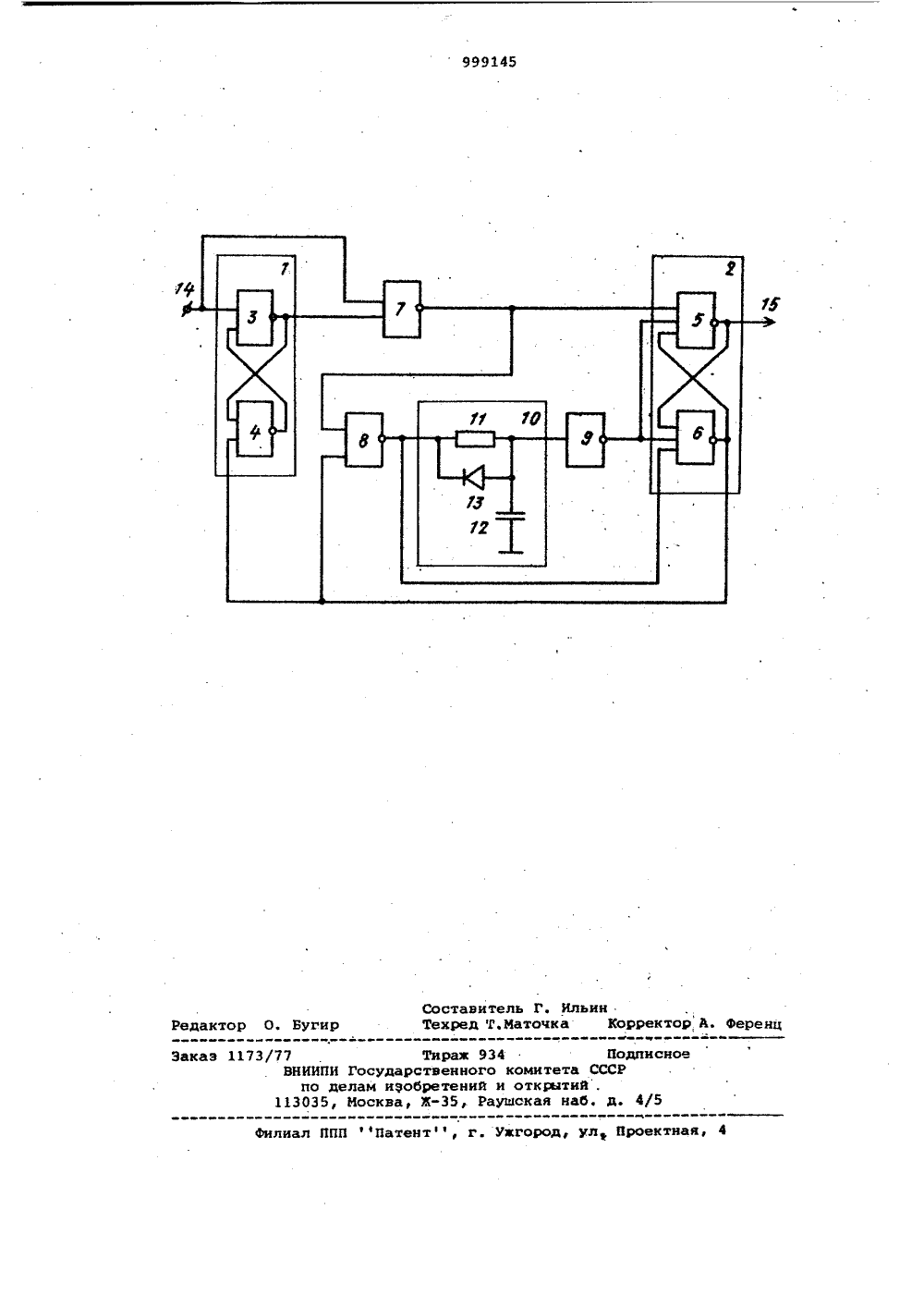

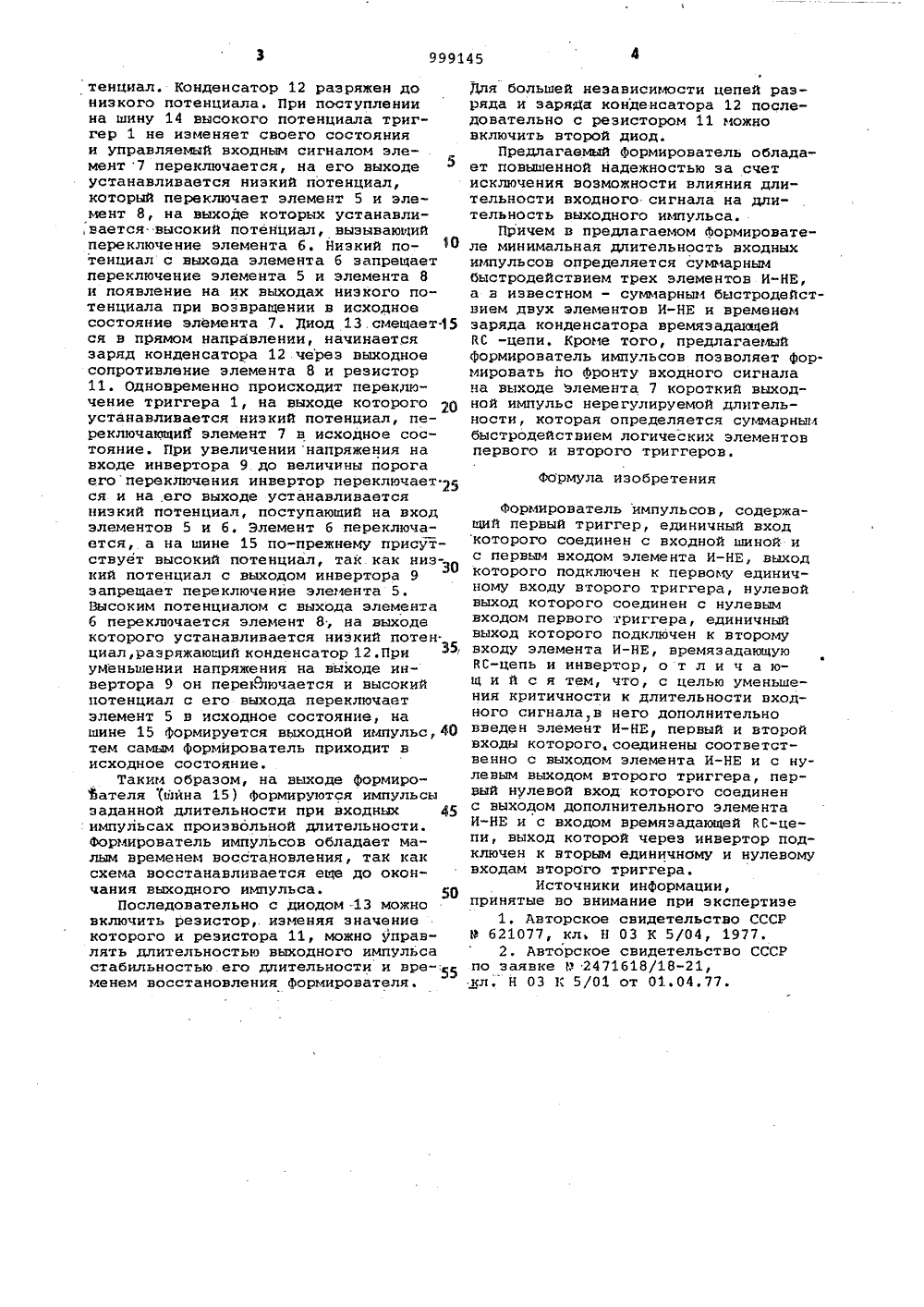

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СветскихСфци 9 листическихРеспублик щ 999145(63) Дополнительное к авт. свид-ву(22) Заявлено 11,0979 (21) 2817 б 93/18-21с присоединением заявки Йф -(23) ПриоритетОпубликовано 2302,83. Бюллетень Йф 7Дата опубликоваии описания 230233 Р 11 М Кп з Н 03 К 5/01 Государственный комитет СССР во делам изобретений и открытий(54 ) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ.Изобретение относится к области импульсной техники и может быть использовано в устройствах автоматики.известен Формирователь импульсов, содержащий два триггера, элемент И-НЕ, инвертор и ВС- цепь ).11.Недостатком известного устройства является ограниченный диапазон длительностей Формируемых импульсов.Наиболее близким к предпагаемому изобретению является Формирователь импульсов, содержащий два триггера, элемент И-НЕ, инвертор и щемязадаю" щую ХС-цепь 2.Недостатком известного технического решения является критичность к длительности входного сигнала управлякхцего воздействия.Цель изобретения - уменьшение критичности к длйтельностй входного сигнала Формирователя импульсов.Поставленная цель достигается тем что в Формирователь импульсев, содер жащий первый триггер, единичный вход .которого соединен с входной шиной и с первым входом элемента И-НЕ, выход которого подключен к первому единичному входу второго триггера, нулевой выход которого соединен с нулевым входом первого триггера, единичный выход которого подключен к второмувходу .элемента И-НЕ, времязадающуюйС-цепь и инвертор, дополнительновведен элемент И-НЕ, первый и второйвходы которого соединены соответственно с выходом элемента И-НЕ и снулевым выходом второго триггера,первый нулевой вход которого соеди- .нен с выходом дополнительного элемента И-НЕ и с входом времязадающейЙС-цепи, выход которой через инверторподключен к вторым единичному и нуле"вому входам второго триггера.На чертеже представлена Функциональная схема предлагаемого Формирователя.импульсов.Формирователь импульсов содержиттриггеры 1 и 2, состоящие из элемен"тов И-НЕ З-б, элементы И-НЕ 7-8, инвертор 9, времязадающую ВС-цепь 10.состоящую из резистора 11, конденсатора 12 и диода 13, входную шину 14и выходную шину 15.Формирователь импульсов работаетследующим образом.В исходном состоянии на шинах 14и 15 присутствует низкий потенциал,при котором на выходе триггера 1,первом выходе триггера 2 и на выходе Зо элемента 7 присутствует высокий по 999145тенциал. Конденсатор 12 разряжен до низкого потенциала, При поступлении на шину 14 высокого потенциала триггер 1 не изменяет своего состояния и управляемый входным сигналом элемент У переключается, на его выходе устанавливается низкий потенциал, который переключает элемент 5 и элемент 8, на выходе которых устанавли,вается высокий потенциал, вызывающий переключение элемента б. Низкий потенциал с выхода элемента б запрещает переключение элемента 5 и элемента 8 и появление на их выходах низкого потенциала при возвращении в исходное состояние элемента 7. Диод 13.слвщает.15 ся в прямом направлении, начинается заряд конденсатора 12 через выходное сопротивление элемента 8 и резистор 11. Одновременно происходит переключение триггера 1, на выходе которого щ устанавливается низкий потенциал, переключающий элемент 7 в исходное состояние. При увеличении напряжения на входе инвертора 9.до величины порога егопереключения инвертор переключается и на,его выходе устанавливается низкий потенциал, поступающий на вход элементов 5 и б. Элемент б переключается, а на шине 15 по-прежнему присутствует высокий потенциал, так как низ-. кий потенциал с выходом инвертора 9 запрещает переключение элемента 5.Высоким потенциалом с выхода элемента 6 переключается элемент 8, на выходе которого устанавливается низкий потек. циал,разряжающий конденсатор 12.При уменьшении напряжения на выходе инвертора 9 он переЬючается и высокий потенциал с его выхода переключает элемент 5 в исходное состояние, на шине 15 Формируется выходной импульс, 4 О тем самым формирователь приходит в исходное состояние.Таким образом, на выходе формирователя (шина 15) Формируются импульсы заданной длительности при входных 45 импульсах произвольной длительности. Формирователь импульсов обладает малым временем восстановления, так как схема восстанавливается ещв до окончания выходного импульса. 5 ОПоследовательно с диодом 13 можно включить резистор,. изменяя значение которого и резистора 11, можно управлять длительностью выходного импульса стабильностью его длительности и вре- ,5 оленем восстановления формирователя. Для большей независимости цепей разряда и заряда конденсатора 12 последовательно с резистором 11 можно включить второй диод.Предлагаемый формирователь обладает повышенной надежностью за счет исключения возможности влияния длительности входного сигнала на длительность выходного импульса.Причем в предлагаемом Формирователе минимальная длительность входных импульсов определяется суммарным быстродействием трех элементов И-НЕ, а в известном - суммарным быстродействием двух элементов И-НЕ и временем заряда конденсатора времязадающей РС -цепи. Кроме того, предлагаемый формирователь импульсов позволяет фор лировать по фронту входного сигнала на выходе элемента 7 короткий выходной импульс нерегулируемой длительности, которая определяется суммарным быстродействием логических элементов первого и второго триггеров.ФОрмула Изобретения Формирователь импульсов, содержащий первый триггер, единичный входкоторого соединен с входной шиной ис первым входом элемента И - НЕ, выходкоторого подключен к первому единичному входу второго триггера, нулевойвыход которого соединен с нулевымвходом первого триггера, единичныйвыход которого подключен к второмувходу элемента И-НЕ, времязадающуюРС-цепь и инвертор, о т л и ч а ющ и й с я тем, что, с целью уменьшения критичности к длительности входного сигнала,в него дополнительновведен элемейт И-НЕ, первый и второйвходы которого, соединены соответственно с выходом элемента И-НЕ и с нулевым выходом второго триггера, первый нулевой вход которого соединенс выходом дополнительного элементаИ-НЕ и с входом времязадающей РС-цепи, выход которой через инвертор подключен к вторым единичному и нулевомувходам второго триггера.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 621077, кл, Н 03 К 5/04, 1977.2. Авторское свидетельство СССРпо заявке Р 2471618/18-21,кл, Н 03 К 5/01 от 01.04,77.999145 Составитель Г. Ильиндактор О. Бугнр Техред Т.Маточка Корректор А. Ференц одписно Зак 4 лиал ППП ффПатентф, г. Уагород, ул Проект 73/77 ВНИИП по 113035Тираа 934Государственного комитета ССлам ивобретений и открытий.Москва, Ж, Раушская наб. д

Смотреть

Заявка

2817693, 11.09.1979

ПРЕДПРИЯТИЕ ПЯ А-3327

СМИРНОВ СЕРГЕЙ ВИКТОРОВИЧ, СМИРНОВА МАРИЯ ПЕТРОВНА

МПК / Метки

МПК: H03K 5/01

Метки: импульсов, формирователь

Опубликовано: 23.02.1983
