Реактор гидротрансформатора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

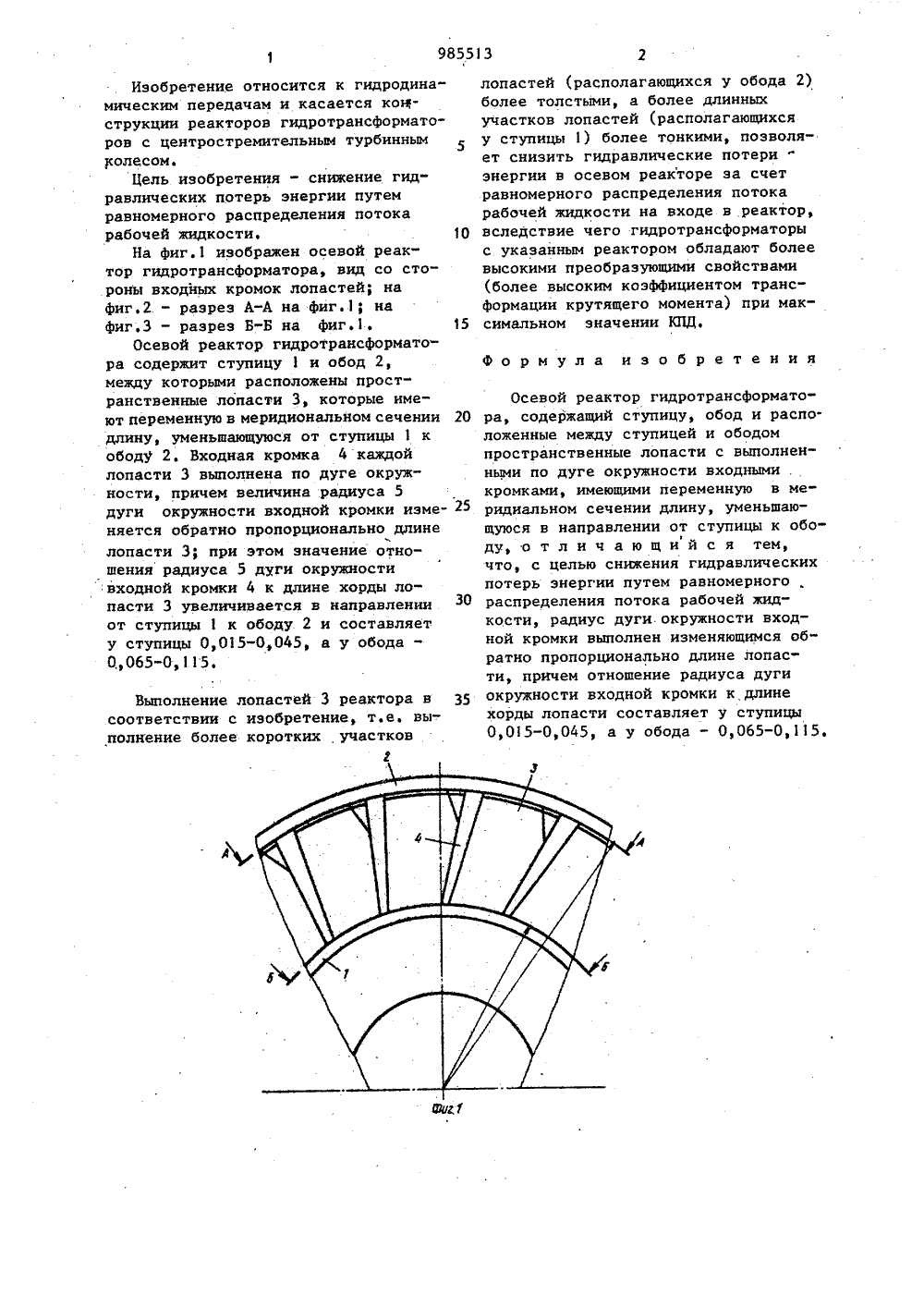

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 4 Р 16 Н 4126 ГОСУДАРСТВЕННЫИПО ДЕЛАМ ИЗОБ МИТЕТ СССРИЙ ИОТНРЫТИЙ ИЗОБРЕТЕНИ ОПИСА 13,ЕТЕЛЬСТВ 3330883/25-0631,08.8129.02.88, Бюл. У 8Центральный научно-исследкий автомобильный и автомнститутС,М.Трусов и П.И.Баженов621.226.5 (088.8) .Патент Великобритании4874, кл. Е 2 С, 1976.ОСЕВОЙ РЕАКТОР ГИДРОТРАНС ва" ФОРИзобретение может б о в гидротрансформа остремительным турб Цель изобретения - влическнх потерь эн ль-. ыть испо орах с иным кол нижение ргин. Дл ва нт гид К АВТОРСКОМУ(21) ,(22) (46) (71) тельс ный и (72) (53) (56) У 13 (54) МАТО (57) Взамен ранее изданного этого радиус дуги окружности входной кромки 4 пространственных лопас.- тей 3 выполнен изменяющимся обратно пропорционально длине лопасти. При . этом отношение радиуса дуги окружности выходной кромки к длине хорды лопасти составляет у ступицы 1-0,015 - 0,045, а у обода 2 - 0,065- 0,115. Выполнение лопастей с более толстыми короткими участками (у обо" да) и более тонкими длинными участками (у ступицы) обеспечивает равномерное распределение потока рабочей жидкости на входе в реактор. Это позволяет повысить преобразующие свойотва трансформатора при максимальном КПД. 3 ил.10 Выполнение лопастей 3 реактора в 35 соответствии с изобретение, т.е. выполнение более коротких участковХ Изобретение относится к гидродина" мическим передачам и касается конструкции реакторов гидротрансформаторов с центростремительным турбинным колесом.Цель изобретения - снижение гидравлических потерь энергии путем равномерного распределения потока рабочей жидкости.На фиг. изображен осевой реактор гидротрансформатора, вид со стороны входных кромок лопастей; на фиг.2 - разрез А-А на фиг.1; на фиг.Э - разрез Б-Б на фиг.1. 15Осевой реактор гидротрансформатора содержит ступицу 1 и обод 2, между которыми расположены пространственные лопасти 3, которые имеют переменную в меридиональном сечении 20 длину, уменьшающуюся от ступицы 1 к ободу 2. Входная кромка 4 каждой лопасти Э выполнена по дуге окружности, причем величина радиуса 5 дуги окружности входной кромки изме няется обратно пропорционально длине лопасти Э; при этом значение отношения радиуса 5 дуги окружности входной кромки 4 к длине хорды лопасти 3 увеличивается в направлении от ступицы 1 к ободу 2 и составляет у ступицы 0,015-0,045, а у обода - ООб 5-0,115. лопастей (располагающихся у обода 2) более толстыми, а более длинных участков лопастей (располагающихся у ступицы 1) более тонкими, позволяет снизить гидравлические потери " энергии в осевом реакторе за счет равномерного распределения потока рабочей жидкости на входе в реактор, вследствие чего гидротрансформаторы с указанным реактором обладают более высокими преобразующими свойствами (более высоким коэффициентом трансформации крутящего момента) при максимальном значении КПД.Формула изобретенияОсевой реактор гидротрансформатора, содержащий ступицу, обод и распо. ложенные между ступицей и ободом пространственные лопасти с выполненными по дуге окружности входными . кромками, имеющими переменную в меридиальном сечении длину, уменьшающуюся в направлении от ступицы к ободу, о т л и ч а ю щ и й с я тем, что, с целью снижения гидравлических потерь энергии путем равномерного . распределения потока рабочей жидкости, радиус дуги. окружности входной кромки выполнен изменяющимся обратно пропорционально длине лопасти, причем отношение радиуса дуги окружности входной кромки к длине хорды лопасти составляет у ступицы 0,015-0,045, а у обода - 0,065-0,115.985513 4 РИЗ Составитель Я.Брацлавскийедактор П.Горькова Техред И.Попович Корректор.Н.Король роизводственно-полиграфическое предприятие, г.Ужгород, ул. Проект аз 777 Тираж 784 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, Раушс
СмотретьЗаявка
3330883, 31.08.1981
ЦЕНТРАЛЬНЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ АВТОМОБИЛЬНЫЙ И АВТОМОТОРНЫЙ ИНСТИТУТ
ТРУСОВ СЕРГЕЙ МИХАЙЛОВИЧ, БАЖЕНОВ ПЕТР ИВАНОВИЧ
МПК / Метки
МПК: F16H 41/26
Метки: гидротрансформатора, реактор
Опубликовано: 30.12.1982
Код ссылки
<a href="https://patents.su/3-985513-reaktor-gidrotransformatora.html" target="_blank" rel="follow" title="База патентов СССР">Реактор гидротрансформатора</a>
