Устройство для закрывания мешков после заполнения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

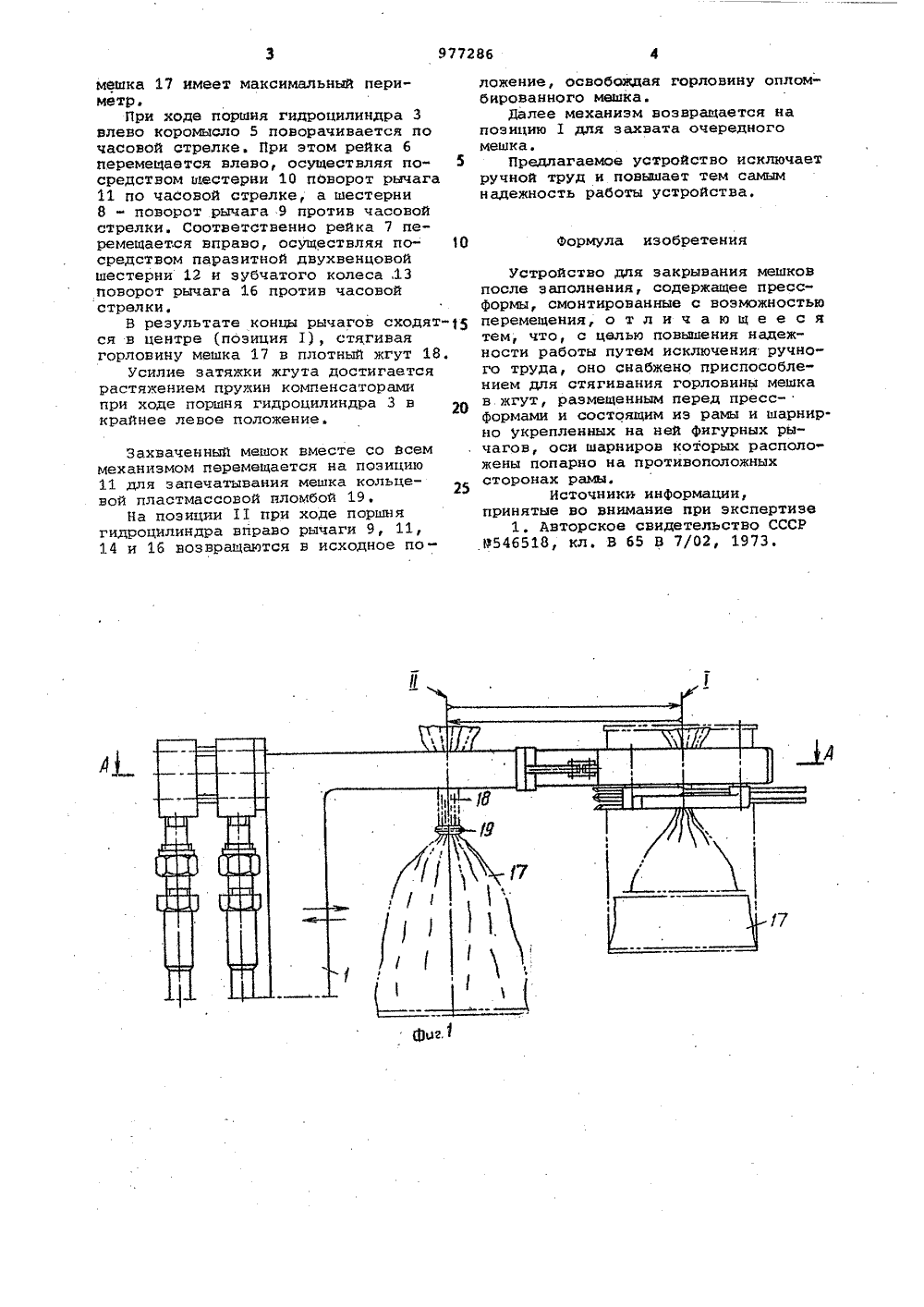

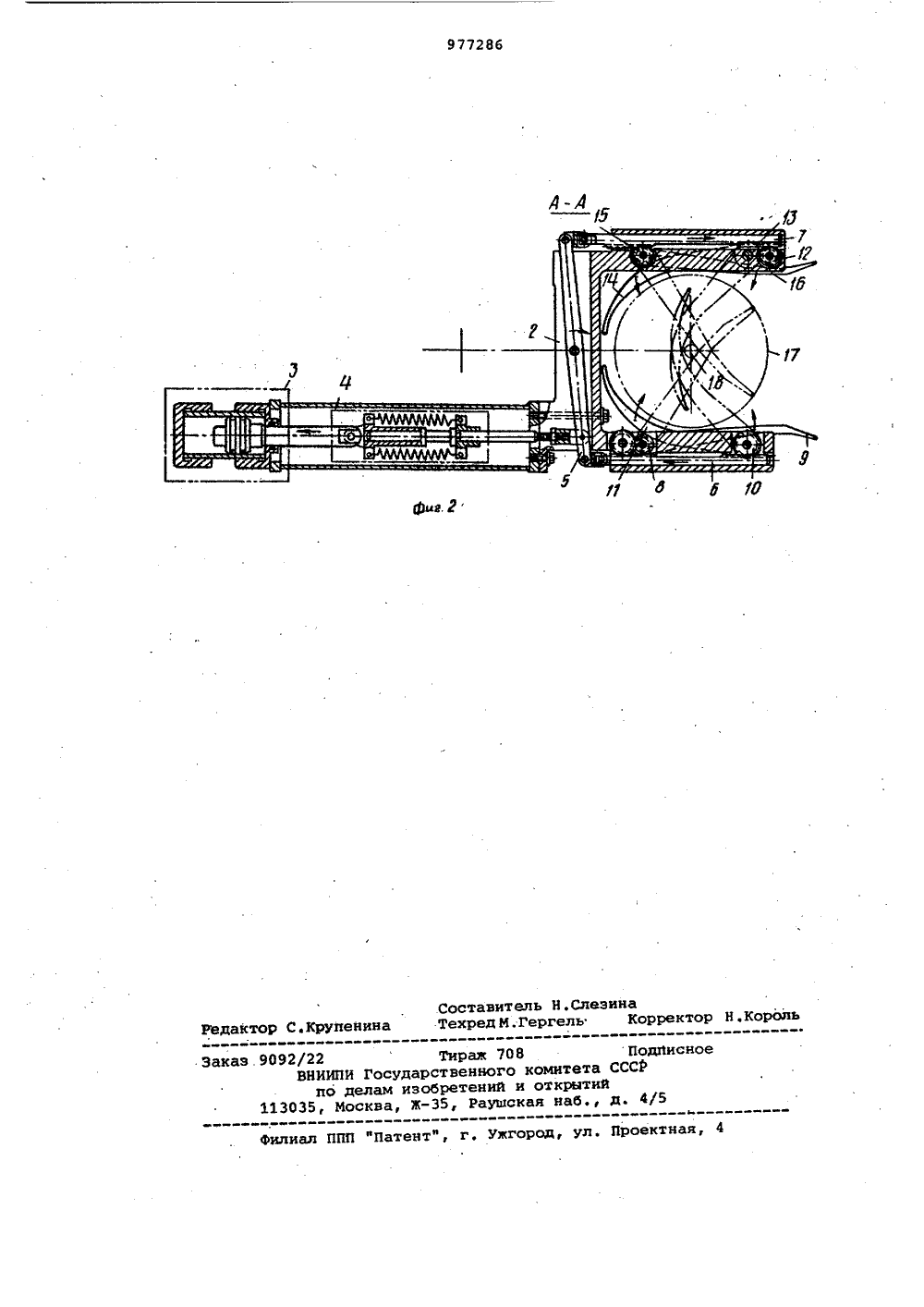

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз СоветскивСоциалистическихРеспублик нн 977286 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приоритет Государственный комитет СССР по делам изобретений и открытийДата опубликования описания 30.11.82,(54) УСТРОИСХВО ДЛЯ ЗАКРЫВАНИЯ КЕШКОВ ПОСЛЕЗАПОЛНЕНИЯ Изобретение относится к технике упаковки сыпучих материалов в мешки, может быть применено в расфасовочно-упаковочных автоматах и использоваться в любой отрасли народного хозяйства.Известно устройство для закрывания мешков после заполнения, содержащее пресс-формы, смонтированные с воэможностью перемещения Ц .Однако в известном устройстве необходимо предварительно собирать горловину в жгут, что снижает надежность работы.Цель изобретения - повышение надежности работы путем исключения ручного труда. Поставленная цель достигается тем, что устройство для закрывания мешков после заполнения, содержащее пресс-формы, смонтированные с возможностью перемещения, снабжено приспособлением для стягивания горловины мешка в жгут, размещенным перед пресс-Формами и состоящим из рамы и шарнирно укрепленных на ней фигурных рычагов, оси шарниров которых расположены попарно на противоположных сторонах рамы. На фиг. 1 схематично изображеноустройство для закрывания мешковпосле заполнения, на фиг. 2 - разрезА-А на фиг, 2.Иеханизм включает кронштейн 1,к которому прикреплены рама 2 н гид"роцилиндр 3. Внутри кронштейна 1вмонтирован пружинный компенсатор 4 1 О шарнирно связанный со штоком гидроцилиндра и коромыслом 5. Концы коромысла 5 шарнирно связаны с рейками6 и 7. Рейка б сцеплена с шестерней8, жестко сидящей на одной оси с рычагом 9 и с шестерней 10, жестко си дящей на одной оси с рычагом 11Рейка 7 через паразитную шестерню 12 сцеплена с зубчатым колесом13, жестко сидящим на одной оси срычагом 14 и с шестерней 15, жестко 20 сидящей на одной оси с рычагом 16. Кроме того, на фиг. 1 изображены мешок 17 на позиции захвата мешка с обжимом его горловины в жгут 18 (позиция 1) и мешок 17, запечатанный пломбой 19 на позиции 11.Устройство работает следукцим образом.В исходном положении рычаги 9, 11, 14 и 16 разведены и горловинамешка 17 имеет максимальный периметр,При ходе поршня гидроцилиндра 3влево коромысло 5 поворачивается почасовой стрелке. При этом рейка 6перемещается влево, осуществляя по" 5средством шестерни 10 поворот рычага11 по часовой стрелке, а шестерни8 - поворот рычага 9 против часовойстрелки. Соответственно рейка 7 перемещается вправо, осуществляя по Осредством паразитной двухвенцовойшестерни 12 и зубчатого колеса,13поворот рычага 16 против часовойстрелки,В результате концы рычагов сходят ся в центре (позиция 1), стягиваягорловину мешка 17 в плотный жгут 18.Усилие затяжки жгута достигаетсярастяжением пружин компенсаторамипри ходе поршня гидроцилиндра 3 вкрайнее левое положение. Захваченный мешок вместе со всем механизмом перемещается на позицию 11 для запечатывания мешка кольцевой пластмассовой пломбой 19,На позиции 11 при ходе поршня гидроцилиндра вправо рычаги 9, 11, 14 и 16 возвращаются в исходное положение, освобождая горловину опломбированного мешка.Далее механизм возвращается на позицию 1 для захвата очередного мешка.Предлагаемое устройство исключает ручной труд и повышает тем самым надежность работы устройства.Формула изобретенияУстройство для закрывания мешковпосле заполнения, содержащее прессформы, смонтированные с воэможностьюперемещения, о т л и ч а ю щ е е с ятем, что, с целью повышения надежности работы путем исключения ручного труда, оно снабжено приспособлением для стягивания горловины мешкав жгут, размещенным перед прессформами и состоящим из рамы и шарнирно укрепленных на ней фигурных рычагов, оси шарниров которых расположены попарно на противоположныхсторонах рамы.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9546518, кл. В 65 В 7/02, 1973,977286 Тираж 708 ПоГосударственного комитета СССРам изобретений и открытийква, Ж, Раушская наб., д. 4 каз.9092/22 ВНИИПИ по дел 113035, Мос
СмотретьЗаявка
3242150, 28.01.1981
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГОЗНАКА
БОГАЧЕВ ЮРИЙ АЛЕКСЕЕВИЧ, НЕЧАЕВ НИКОЛАЙ МИТРОФАНОВИЧ
МПК / Метки
МПК: B65B 7/02
Метки: закрывания, заполнения, мешков, после
Опубликовано: 30.11.1982
